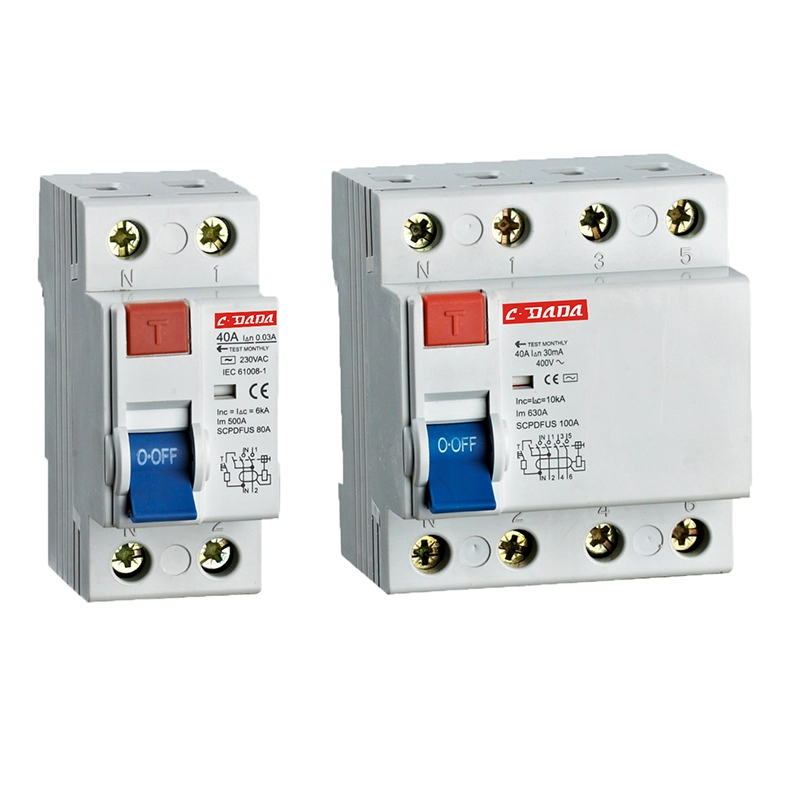

מהו מפסק זרם שייר?

A מפסק זרם שייר(RCCB) הוא התקן בטיחות חשמלי קריטי שנועד להגן על אנשים ורכוש מפני התחשמלות, סכנות אש וזרמי דליפה. במערכות חשמל מודרניות, שבהן עומסי מגורים, מסחר ותעשייתיים מורכבים יותר ויותר, RCCBs ממלאים תפקיד חיוני בהבטחת חלוקת חשמל בטוחה. מאמר זה מספק מדריך מקיף להבנה כיצד פועלים RCCBs, מדוע הם חיוניים, כיצד לבחור את הדגם הנכון, נוהלי התקנה נפוצים, עצות תחזוקה ויישומים מהעולם האמיתי. זה גם עוזר לקוראים לפתור נקודות כאב מעשיות כמו מעידה מטרידה, גודל לא נכון ובעיות תאימות למערכת.

תוֹכֶן הָעִניָנִים

• 1. מבוא למפסק זרם שייר
• 2. כיצד פועל מפסק זרם שייר
• 3. סוגי RCCBs וההבדלים ביניהם
• 4. יתרונות מרכזיים ומנגנוני הגנה
• 5. RCCB מול MCB מול RCBO
• 6. כיצד לבחור את ה-RCCB הנכון
• 7. הנחיות התקנה ושיטות עבודה מומלצות
• 8. בעיות נפוצות ופתרון בעיות
• 9. תחזוקה ובדיקה
• 10. יישומים בתעשיות שונות
• 11. תקני בטיחות ותאימות
• 12. שאלות נפוצות
• 13. מסקנה

1. מבוא למפסק זרם שייר

מפסק זרם שאריות (RCCB) הוא התקן הגנה חשמלי המנתק מעגל בכל פעם שהוא מזהה חוסר איזון בין זרמים חיים וניטרליים. חוסר איזון זה מעיד בדרך כלל על זרם דליפה שזורם לקרקע, שעלול להיות מסוכן לבני אדם או להוביל לשריפות חשמל.

שלא כמו התקני הגנה סטנדרטיים, RCCBs אינם מגנים מפני עומס יתר או תנאי קצר חשמליים. במקום זאת, תפקידם העיקרי הוא להבטיח בטיחות אישית על ידי זיהוי אפילו זרמי דליפה קטנים - לעתים נמוכים עד 30mA.

2. כיצד פועל מפסק זרם שייר

עקרון העבודה של מפסק זרם שיורי מבוסס על החוק הנוכחי של קירכהוף, הקובע כי הזרם הנכנס למעגל חייב להיות שווה לזרם היוצא ממנו. אם יש הבדל כלשהו, ​​זה מצביע על דליפה.

בתוך ה-RCCB, שנאי זרם מנטר ברציפות את המוליכים החיים והנייטרליים. בתנאים רגילים, השדות המגנטיים מבטלים זה את זה. עם זאת, כאשר מתרחשת דליפה, חוסר האיזון מפעיל את מנגנון הנסיעה.

• מצב תקין: זרם חי = זרם ניטרלי
• מצב תקלה: זרם חי ≠ זרם ניטרלי
• פעולת נסיעה: המעגל מתנתק באופן מיידי (מילישניות)

התגובה המהירה הזו היא מה שהופך את RCCBs ליעילים ביותר במניעת התחשמלות.

3. סוגי RCCBs וההבדלים ביניהם

יישומים שונים דורשים סוגים שונים של RCCBs. להלן פירוט של הסוגים הנפוצים ביותר:

4. יתרונות מרכזיים ומנגנוני הגנה

RCCBs מספקים שכבות הגנה מרובות שהופכות אותם לחיוניים במערכות חשמל מודרניות:

• הגנה מפני התחשמלות:מונע תאונות קטלניות על ידי ניתוק מעגלים פגומים באופן מיידי.
• מניעת שריפות:עוצר זרמי דליפה שעלולים לחמם יתר על המידה את החיווט.
• הגנה על ציוד:מפחית נזקים הנגרמים מתקלות אדמה.
• רגישות גבוהה:מזהה דליפה עד 10-30mA.
• זמן תגובה מהיר:נסיעות בתוך אלפיות שניות.

יתרונות אלו הופכים את ה-RCCB לחיוניים בתשתיות חשמל למגורים ותעשייתיים כאחד.

5. RCCB מול MCB מול RCBO

משתמשים רבים מבלבלים בין RCCBs עם MCBs ו-RCBOs. הטבלה שלהלן מבהירה את ההבדלים:

במתקנים רבים משתמשים ב-RCCB לצד MCBs להשגת הגנה מלאה.

6. כיצד לבחור את ה-RCCB הנכון

בחירת ה-RCCB הנכון היא חיונית להבטחת בטיחות ויעילות המערכת. שקול את הגורמים הבאים:

• זרם מדורג:התאמה לעומס המערכת (לדוגמה, 25A, 40A, 63A).
• רמת רגישות:30mA להגנה אישית, 100mA–300mA להגנה מפני אש.
• מספר מוטות:2 קוטביים חד פאזיים, 4 קוטבים למערכות תלת פאזיות.
• בחירת סוג:AC, A או B בהתאם למאפייני העומס.
• אמינות מותג:בחר יצרנים מוסמכים עם רישומי בטיחות מוכחים.

7. הנחיות התקנה ושיטות עבודה מומלצות

התקנה נכונה חיונית לביצועי RCCB. חיווט שגוי עלול להוביל למטרד מעידה או אי מעידה.

• ודא חיבור שלב וניטרלי נכונים.
• התקן RCCB במעלה הזרם של המעגלים הסופיים.
• הימנע מערבוב חוטים ניטרליים בין מעגלים.
• בדוק את המכשיר לאחר ההתקנה באמצעות כפתור הבדיקה.
• פעל לפי קודים ותקני חשמל מקומיים.

8. בעיות נפוצות ופתרון בעיות

אפילו RCCBs באיכות גבוהה עלולים להיתקל בבעיות. להלן בעיות ופתרונות נפוצים:

• מעידה מטרידה:לעתים קרובות נגרמת על ידי דליפה ממספר מכשירים או בידוד לקוי.
• אי איפוס:יכול להצביע על תקלת אדמה מתמשכת.
• אין נסיעה במהלך המבחן:ייתכן שהמכשיר פגום ודורש החלפה.
• התחממות יתר:נגרמת על ידי חיבורים רופפים או מצבי עומס יתר.

9. תחזוקה ובדיקה

תחזוקה שוטפת מבטיחה אמינות ארוכת טווח של RCCBs:

• לחץ על לחצן הבדיקה מדי חודש כדי לאמת את הפעולה.
• בדוק את חיבורי החיווט מדי שנה.
• החלף מכשירים מיושנים כל 8-10 שנים.
• עקוב אחר סימנים של שינוי צבע או צריבה.

10. יישומים בתעשיות שונות

מפסקי זרם שיורי נמצאים בשימוש נרחב בסקטורים שונים:

• בנייני מגורים:מטבחים, חדרי אמבטיה ומעגלים חיצוניים.
• מתקנים מסחריים:משרדים, קניונים ובתי מלון.
• מפעלי תעשייה:מיגון מכונות ולוחות בקרה.
• שירותי בריאות:מערכות ומעבדות תומכות חיים קריטיות.
• עמדות טעינה של EV:איתור דליפה ברגישות גבוהה.

11. תקני בטיחות ותאימות

RCCBs חייבים לעמוד בתקני בטיחות בינלאומיים כדי להבטיח אמינות וביצועים. תקנים אלה מגדירים פרמטרים כגון זמן נסיעה, רגישות לדליפה ובדיקת סיבולת.

תאימות מבטיחה שהמכשיר פועל באופן עקבי בתנאי תקלה ועומד בציפיות הבטיחות העולמיות.

12. שאלות נפוצות

ש 1: האם RCCB מגן מפני קצר חשמלי?
לא, הוא מגן רק מפני דליפת אדמה. MCBs נדרשים להגנה מפני קצר חשמלי.

ש 2: מדוע ה-RCCB שלי נוסע לעתים קרובות?
זה עשוי לנבוע ממכשירים פגומים, בעיות בידוד או דליפה מצטברת.

ש 3: האם RCCB יכול לעבוד ללא הארקה?
זה לא מומלץ. הארקה נכונה מבטיחה פעולה יעילה.

ש 4: באיזו תדירות יש לבדוק RCCBs?
לפחות פעם בחודש באמצעות כפתור הבדיקה המובנה.

ש 5: מה אורך החיים של RCCB?
בדרך כלל 8-10 שנים בהתאם לתנאי השימוש.

13. מסקנה

מפסק זרם שייר הוא אחד ממכשירי הבטיחות החשובים ביותר בכל מערכת חשמלית. הוא מספק הגנה מצילת חיים על ידי זיהוי זרמי דליפה וניתוק מעגלים בתוך אלפיות שניות. בין אם נעשה בהם שימוש בבתים, מפעלים או מבנים מסחריים, RCCBs מפחיתים באופן משמעותי את הסיכון להתחשמלות וסכנות שריפה.

בחירת הסוג הנכון, התקנתו נכונה ותחזוקתו באופן שוטף מבטיחות בטיחות ויציבות המערכת לאורך זמן. ככל שהדרישות החשמליות ממשיכות לגדול, RCCBs נשארים מרכיב בסיסי במערכות חלוקת חשמל מודרניות.
