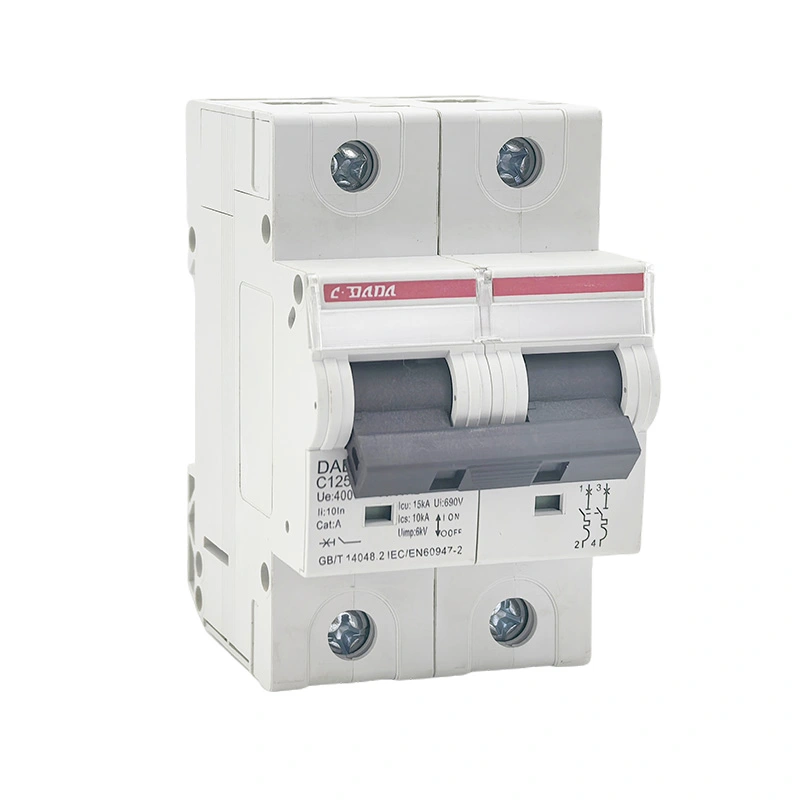

מה הופך מפסק מעגל מיניאטורי 125 15KA למתאים להגנה בזרם גבוה?

A מפסק מיניאטורי 125 15KAמיועד למערכות חשמל הדורשות גם קיבולת זרם גבוהה וגם הגנה אמינה מפני קצר חשמלי. שלא כמו MCBs רגילים בדירוג נמוך, התקן 125A בעל קיבולת פריצה גבוהה יכול לתת מענה ליישומי הפצה תובעניים שבהם זרמי תקלות עשויים להיות גבוהים במידה ניכרת. מאמר זה מסביר כיצד פועל 125 15KA MCB, מה המשמעות של מפרטי המפתח שלו, היכן ניתן להשתמש בו, כיצד לבחור ולהתקין אותו בצורה נכונה, ומה צוותי רכש צריכים לבדוק לפני ביצוע הזמנה. הוא גם בוחן את תכונות העיצוב המעשיות של סדרת DAB7-125 מבית Shanghai DaDa Electric Co., Ltd., כולל הגנה תרמית-מגנטית, עיצוב מגביל זרם, מסופי כבלים גדולים ויכולת פריצה של 15kA.

מהו מפסק מעגל מיניאטורי 125 15KA?

מפסק מעגל מיניאטורי 125 15KA הוא התקן מגן בעל זרם גבוה המיועד לקטוע מעגלים חשמליים כאשר מתרחשים תנאי זרם חריגים. בייעוד המוצר, "125" מזהה בדרך כלל זרם נקוב של עד 125A, בעוד "15KA" מתייחס ליכולת שבירת קצר חשמלי של 15kA בתנאי הבדיקה והתקן החלים.

שני המספרים הללו מתארים מאפיינים חשמליים שונים. דירוג 125A נוגע לזרם שהמפסק מתוכנן לשאת בתנאי הפעלה מוגדרים. הנתון של 15kA מתייחס לרמת זרם הקצר הפוטנציאלי שהמפסק יכול להפריע בבטחה בתנאים שצוינו.

הבחנה זו חשובה כאשר מהנדסים משווים בין מפסקי זרם. זרם נקוב גבוה יותר אינו אומר אוטומטית יכולת שבירת קצר חשמלי גבוהה יותר. יש להעריך את שני הערכים מול המאפיינים החשמליים של המתקן.

סדרת DAB7-125 מבית Shanghai DaDa Electric Co., Ltd פותחה עבור יישומי חלוקת חשמל תעשייתיים ומסחריים. מידע המוצר שפורסם מזהה זרם מדורג מקסימלי של 125A ואפשרויות כושר פריצה גבוהות כולל 15kA. היצרן מציין גם הגנה תרמית-מגנטית ועיצוב מגביל זרם.

מדוע 125A ו- 15KA חשובים?

מערכות חלוקה חשמליות יכולות להכיל אנרגיית תקלות משמעותית, במיוחד קרוב לשנאים, לוחות חלוקה, מכונות תעשייתיות ועומסי חשמל גדולים. אם התקן מגן נחשף לזרם תקלה מעל יכולת ההפסקה שצוינה, ההשלכות יכולות לכלול נזק לציוד, קשתות יתר וסיכוני בטיחות חמורים.

קיבולת שבירה של 15kA מספקת מרווח הפסקה גבוה יותר מאשר MCBs סטנדרטיים רבים עם קיבולת פריצה נמוכה. עם זאת, ההתאמה בפועל תלויה בזרם הקצר הפוטנציאלי בנקודת ההתקנה ובדרישות התקן החשמלי הרלוונטי.

כאשר מתכננים מערכת הפצה, יש לבחור לפיכך את המפסק מתוך חישוב העומס בפועל, דירוג המוליכים, חישוב זרם תקלות, מתח, תדר, תצורת עמודים ודרישות תיאום ולא מתוך דירוג הנוכחי בלבד.

כיצד פועל מנגנון ההגנה?

MCB מודרני משלב בדרך כלל שני עקרונות מעידה עיקריים: הגנה תרמית והגנה מגנטית. שני המנגנונים מתייחסים לסוגים שונים של אירועי זרם יתר.

מידע המוצר של DAB7-125 מתאר פונקציית טריפה תרמית ומגנטית, מנגנון ללא מעשות ועיצוב מגביל זרם. תכונות אלו רלוונטיות במיוחד ליישומים שבהם התקן המגן חייב להגיב בעקביות הן לעומסי יתר ממושכים והן לתקלות בזרם גבוה.

אילו תכונות משפרות את הביצועים המעשיים?

ציוד הגנה חשמלי אינו מוערך רק על פי דירוג הזרם הכותרתי שלו. בנייה מכנית, עיצוב מסוף, חומרי מגע, שיטת הרכבה וסידורי בקרת קשת פנימיים יכולים כולם להשפיע על השימושיות המעשית.

• יכולת שבירה גבוהה:מפרט של 15kA מספק יכולת הפסקת קצר גבוהה יותר מאשר MCBs קונבנציונליים רבים עם קיבולת פריצה נמוכה.
• מסופי כבלים גדולים:סדרת DAB7-125 מתוכננת עם מסופים גדולים המתאימים למוליכי נחושת ואלומיניום עד 35 מ"מ, בהתאם למידע שפורסם על ידי היצרן.
• מנגנון ללא נסיעה:המפסק יכול לשמור על תפקוד ההגנה שלו גם כאשר מנגנון ההפעלה מוחזק במצב ON.
• אינדיקציה למגע חיובי:אינדיקציה ברורה של מצב מגע יכולה להקל על הבדיקה והתחזוקה.
• פעולה תרמית-מגנטית:ניתן לטפל בתנאי זרם יתר שונים באמצעות מנגנוני נסיעה משלימים.
• הרכבה על מסילת DIN:הרכבה מודולרית מפשטת את ההתקנה בתוך ציוד הפצה תואם.
• מארז מעכב בעירה:המידע שפורסם על DAB7-125 מציין חומר דיור מעכב בעירה PA66.

פרטים אלו חשובים למפיצים ומשלבי מערכות מכיוון שיעילות ההתקנה ויכולת השירות יכולים להשפיע על חווית ההפעלה הכוללת, לא רק על מחיר הרכישה הראשוני.

היכן ניתן להשתמש ב-MCB 125 15KA?

ניתן לשקול MCB בעל קיבולת פריצה גבוהה של 125A עבור מערכות הפצה חשמליות בהן זרם המעגל ורמת התקלה נופלים בטווח הפעולה שצוין של המכשיר. סביבות יישום טיפוסיות יכולות לכלול מתקנים תעשייתיים, מבנים מסחריים, לוחות חלוקת ציוד ומעגלים אחרים בעלי זרם גבוה יותר.

תמיד יש לאשר את התאמת היישום מול התכנון החשמלי המלא. מתח, תדר, זרם תקלה צפוי, גודל מוליך, טמפרטורת סביבה, תצורת עמוד וכללי התקנה ישימים יכולים לשנות את בחירת המפסק המתאימה.

מפרט מפתח לבדיקה

קונים מתמקדים לעתים קרובות ב-"125A" ו-"15kA" מכיוון שקל להבין אותם. עם זאת, רכש מקצועי מצריך סקירת מפרט רחבה יותר.

לדוגמה, IEC 60947-2 ו-IEC/EN 60898-1 משתמשים בסיווגים ובמסגרות בדיקה שונות עבור מפסקי זרם. לכן נתוני יצרן שפורסמו יכולים להכיל גם מינוח Icu וגם Icn בהתאם לתקן ולקטגוריית המוצר. קונה צריך לוודא בדיוק איזה דירוג חל במתח ובתנאי ההפעלה של ההתקנה המיועדת.

כיצד לבחור את התצורה הנכונה

בחירת מפסק מיניאטורי 125 15KA צריכה להתחיל במערכת החשמל ולא בקטלוג המוצרים. תהליך בחירה פשוט יכול להפחית את הסיכון לאי התאמה בין המפסק למעגל.

1. קבע את זרם התכנון.חשב את זרם העומס המתמשך ולסירוגין הצפוי.
2. בדוק את דירוג המוליך.יש לתאם את התקן המגן עם הזרם המותר של הכבל בתנאי ההתקנה בפועל.
3. קבע זרם קצר פוטנציאלי.כושר השבירה שנבחר צריך להתאים לרמת התקלה בנקודת ההתקנה.
4. אשר מתח ותדירות.ודא שהמפסק מדורג עבור מערכת החשמל.
5. בחר את סידור המוט.שקול את הדרישות עבור מוליכים פאזה ונייטרלי.
6. סקור את מאפייני הטיול.עקומת הנסיעה צריכה להתאים לעומס המחובר ולתנאי הכניסה הצפויים.
7. אשר תקנים ואישורים.בדוק את הדרישות של שוק היעד, מפרט הפרויקט ותקנות החשמל המקומיות.
8. ודא תאימות פיזית.אשר מידות, גודל מסוף, תאימות למסילות DIN ומרווחי לוחות.

שיקולי התקנה ותחזוקה

התקנה נכונה חיונית לכל מכשיר מגן בעל זרם גבוה. אפילו מפסק מעוצב היטב לא יכול לפצות על מוליכים בגודל שגוי, מסופים רופפים, מארזים לא מתאימים או נוהלי התקנה לא נאותים.

• ודא את דגם המפסק והדירוג לפני ההתקנה.
• נתקו את אספקת החשמל ופעלו לפי נוהל הבטיחות הרלוונטי.
• ודא שחתך המוליך תואם למסוף.
• הכן את המוליכים בצורה נכונה והימנע מקצוות כבלים פגומים או פגומים שלא כהלכה.
• הדק את המסופים לפי דרישות היצרן שצוינו.
• ודא שהמפסק מותקן היטב על מסילת ה-DIN התואמת.
• בדוק שהמארז מספק הגנה ומרווח מתאים.
• בדוק מעת לעת את המסופים לאיתור סימנים של התחממות יתר, שינוי צבע או רפיון מכאני.
• בדוק את מערכת המיגון בהתאם לדרישות התחזוקה של המתקן.

לוחות זמנים לתחזוקה צריכים לשקף את הסביבה ואת מחזור העבודה. מתקנים תעשייתיים עם עומסים גבוהים, מיתוג תכוף, אבק, רעידות או טמפרטורות גבוהות עשויים לדרוש בדיקה תכופה יותר מאשר מערכות הפצה פנימיות עמוסות קלות.

בעיות נפוצות וחששות רכישה

קונים של MCBs בעלי זרם גבוה נתקלים לעתים קרובות בכמה אתגרים מעשיים. טיפול בבעיות אלו לפני הרכש יכול למנוע עיכובים ובעיות התקנה.

ספק מקצועי אמור להיות מסוגל לספק נתוני מוצר ברורים ולעזור לקונים להבין את ההבדלים בין זרם נקוב, יכולת שבירה, מאפייני נסיעה ודרישות התקנה.

מדוע Shanghai DaDa Electric Co., Ltd?

Shanghai DaDa Electric Co., Ltd מפתחת ומייצרת מוצרי הגנה על מעגלים ליישומי חשמל תעשייתיים ומסחריים. סל המוצרים שפורסם שלה כולל MCBs, MCCBs, RCBOs, RCCBs וציוד הגנת מעגלים קשור.

סדרת DAB7-125 ממוקמת עבור יישומים הדורשים קיבולת זרם גבוהה יותר ויכולת שבירת קצר חשמלי גבוהה. מפרטים שפורסמו כוללים כושר שבירה גבוה של 15kA, פונקציית טריפה תרמית-מגנטית, עיצוב מגביל זרם, חיווי מגע חיובי ומסופים המתאימים למוליכים גדולים יותר. :contentReference[oaicite:1]{index=1}

מידע המפעל של היצרן מתאר גם סדנאות ייעודיות להטבעה, ריתוך נקודתי, מסמרות, הזרקה והרכבה, התומכות בייצור של מוצרי MCB ו-MCCB כאחד. :contentReference[oaicite:2]{index=2}

עבור מפיצים, סיטונאי חשמל, בוני פאנלים ולקוחות OEM, יכולת ייצור מסוג זה יכולה להיות שימושית כאשר אספקת מוצרים עקבית, תיעוד טכני ותמיכה בתצורה הם חלקים חשובים בהחלטת רכישה.

יש לאשר תמיד את מפרטי המוצר מול התיעוד הטכני העדכני ביותר לפני אישור הפרויקט הסופי, במיוחד כאשר המפסק יותקן בסביבת זרם תקלות גבוה או במערכת חשמלית מוסדרת.

שאלות נפוצות

שיקולים אחרונים

מפסק מעגל מיניאטורי 125 15KA נותן מענה לשילוב ספציפי של דרישות: קיבולת זרם גבוהה יחסית ויכולת הפסקת קצר משופרת. עבור מהנדסים וצוותי רכש, הבנת מה מייצג כל דירוג חיונית לקבלת ההחלטה הטכנית הנכונה.

השיקולים החשובים ביותר חורגים מעבר לנתוני "125A" ו-"15kA". הערכה מלאה צריכה לכלול מתח מדורג, זרם תקלה, מאפייני נסיעה, תצורת מוט, תאימות מוליכים, תקנים ישימים, סביבת התקנה וממדים פיזיים.

סדרת DAB7-125 מבית Shanghai DaDa Electric Co., Ltd משלבת הגנה מפני זרם גבוה עם פעולה תרמית-מגנטית, עיצוב מגביל זרם, מסופי כבלים גדולים ויכולת פריצה של עד 15kA. מאפיינים אלו הופכים את המוצר לרלוונטי למגוון יישומי הפצה תעשייתיים ומסחריים כאשר הוא מותאם בצורה נכונה למערכת החשמל.
