מדוע הגנת מעגל DC הופכת קריטית לעתיד מערכות החשמל?

תעשיית החשמל העולמית הופכת יותר ויותר תלויה בזרם ישר. מערכים פוטו-וולטאיים סולאריים, מערכות אחסון אנרגית סוללות, תחנות טעינה לרכב חשמלי, ציוד טלקומוניקציה ומרכזי נתונים כולם מכילים חלקי DC חשובים. ככל שהיישומים הללו מתרחבים, הגנת המעגל עוברת ממרכיב תומך לחלק מרכזי בבטיחות המערכת. אמפסק DCחייב לנתק זרם חריג במהירות ובבטחה, תוך הגבלת נזק לכבלים, ממירים, סוללות וציוד מחובר.

הפרעת DC שונה מבחינה טכנית מהפסקת AC. במעגל AC, הזרם חוצה באופן טבעי אפס פעמים רבות בשנייה, מה שעוזר לכבות קשת חשמלית. ל-DC אין חציית אפס טבעית, ולכן קשת יכולה להישאר יציבה לאחר שהמגעים נפרדים. מפסקים המיועדים ל-DC דורשים אפוא מבני מגע מתאימים, מצנחי קשת, סידורי נשיפה מגנטיים, מרחקי בידוד ותצורות חיווט. לעולם אין להניח שמפסק AC מתאים לשירות DC רק בגלל שהדירוג הנוכחי שלו נראה נאות.

מגמה ברורה אחת בתעשייה היא המעבר לעבר מתחי מערכת גבוהים יותר וצפיפות הספק גדולה יותר. מתח DC גבוה יותר יכול להפחית זרם עבור אותו הספק משודר, ולסייע בהפחתת הפסדי מוליכים ודרישות כבלים. עם זאת, זה גם הופך את תיאום הבידוד והפרעת קשת לתובענית יותר. בחירת המוצר חייבת להתחשב במתח תפעולי מדורג, זרם נקוב, מספר קטבים, יכולת שבירת קצר חשמלי, סביבת שימוש ושיטת החיבור שצוינה על ידי היצרן. דרישות קוטביות חשובות במיוחד עבור עיצובים מסוימים של מפסק DC.

מגמה נוספת היא תיאום הדוק יותר בין מפסקים לניטור אלקטרוני. מערכות אנרגיה מודרניות משתמשות יותר ויותר בחיישנים, בקרים ורשתות תקשורת כדי לזהות התחממות יתר, עומסי יתר, תקלות בידוד ודפוסי פעולה חריגים. הגנה מכנית נותרה חיונית, אך היא הופכת לחלק מארכיטקטורת הגנה רחבה יותר שעשויה לכלול נתיכים, התקני הגנה מפני נחשולי מתח, מגע, התקני ניטור בידוד ומערכות ניהול סוללות. הסלקטיביות בין התקנים במעלה הזרם ומורד הזרם זוכה גם לתשומת לב רבה יותר מכיוון שכיבוי מיותר יכול להשפיע על מחרוזת סולרית שלמה, על מתלה אחסון, ארון טעינה או תהליך תעשייתי.

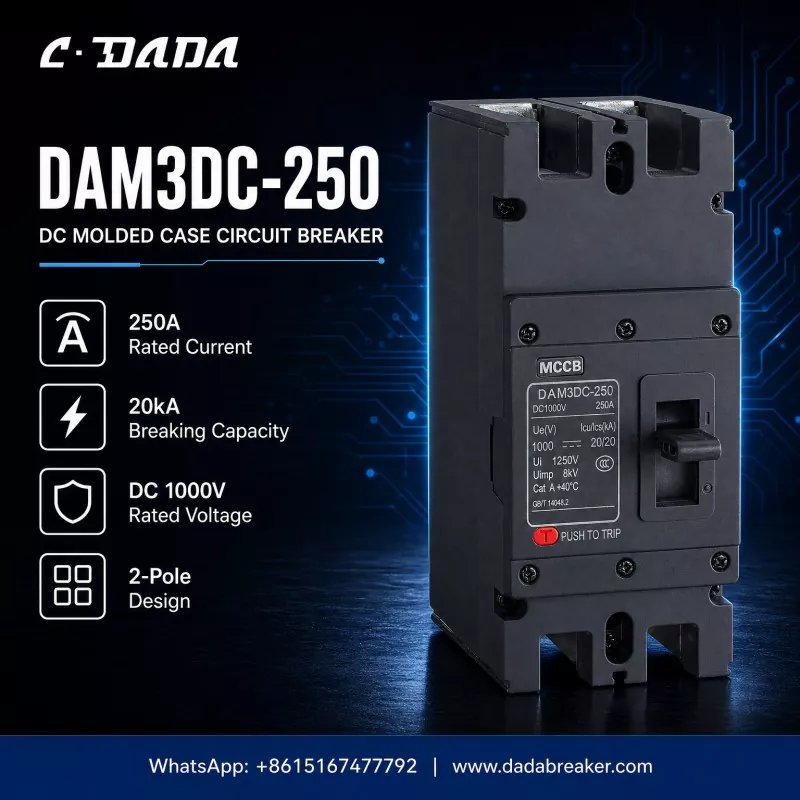

ה-DAM3DC-250 המוצג על ידישנגחאי דאדא אלקטריקממחיש את סוג מפסק ה-DC במארז יצוק המשמש בהפצת זרם גבוה יותר. המפרט הנראה לעין מצביע על זרם נקוב של 250 A, מתח נקוב של 1000 V, יכולת שבירה של 20 kA ועיצוב דו-קוטבי. ערכים אלה מתארים את הטווח החשמלי המיועד שלו; הם אינם קובעים בעצמם את ההתאמה לכל התקנה. המהנדסים עדיין חייבים לאמת את רמת הקצר בפועל, גודל המוליך, טמפרטורת הסביבה, תנאי המתחם, מאפייני העומס, גובה ההתקנה, התקנים החלים ותיאום ההגנה הנדרש.

עבור משתמשי קצה, תיוג ברור ותיעוד חשובים באותה מידה, מכיוון שהחלטות התקנה, תחזוקה והחלפה נכונות תלויות בהכרת הדירוגים והמגבלות המאומתות של המכשיר בשירות.

במבט קדימה, הקונים ישימו דגש גדול יותר על אימות ספציפי לאפליקציה במקום לבחור מכשירים לפי הדירוג הנוכחי בלבד. הגנת DC אמינה תלויה בהתאמת מתח נכונה, יכולת הפסקה נאותה, תצורה נכונה של עמודים, התקנה מבוקרת ובדיקה תקופתית. בעוד ייצור מתחדש, אחסון ותחבורה מחושמלת ממשיכים להתפתח, הבנת היסודות הללו תעזור למעצבי מערכות להפחית סיכונים ולבנות רשתות DC אמינות יותר.
