מפעל מפסק מיניאטורי מקצועי בסין

מִיוּן

סוּג

טווח נוכחי

מאפיינים מרכזיים

מאפיין מעידה (עקומה)

סוג ב'

0.5A - 63A

3-5× בנסיעה מיידית, עומסי פריצה נמוכים (תאורה, חימום התנגדות)

סוג ג'

0.5A - 125A

5-10× בנסיעה, פריצה מתונה (מנועים, מזגנים, מכשירי חשמל קטנים)

סוג D

0.5A - 63A

10-20×In trip, פריצה גבוהה (שנאים, מנועים גדולים, ציוד ריתוך)

סוג K

0.5A - 63A

8-12×בנסיעה, עומסי מנוע מסחריים/תעשייתיים

סוג Z

0.5A - 40A

2-3×In trip, ציוד אלקטרוני רגיש, הגנת מוליכים למחצה

תצורת עמוד

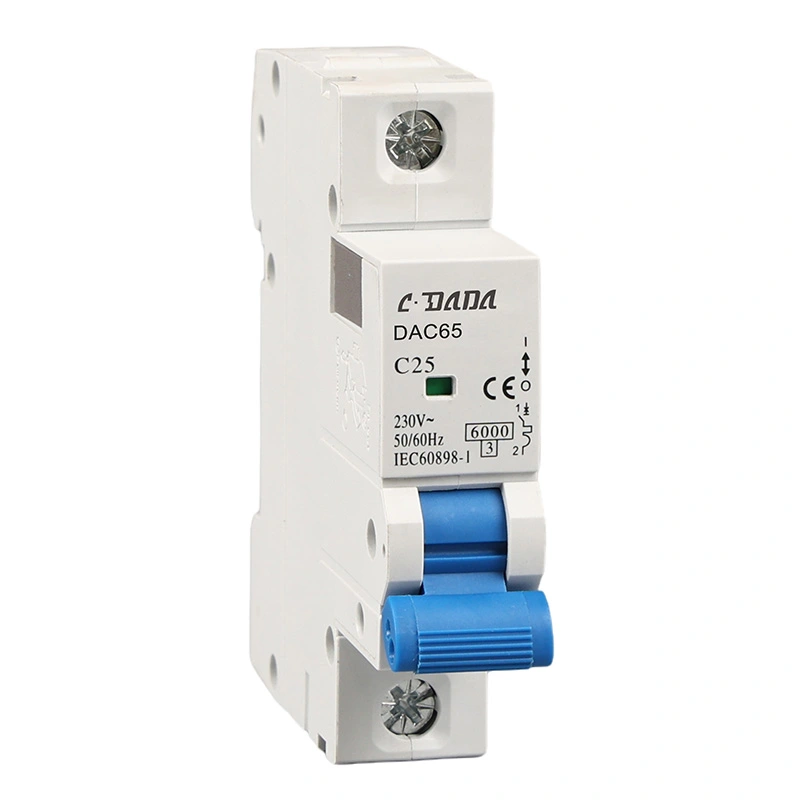

יחיד קוטב (SP)

0.5A - 63A

הגנה פאזית במעגלים חד פאזיים

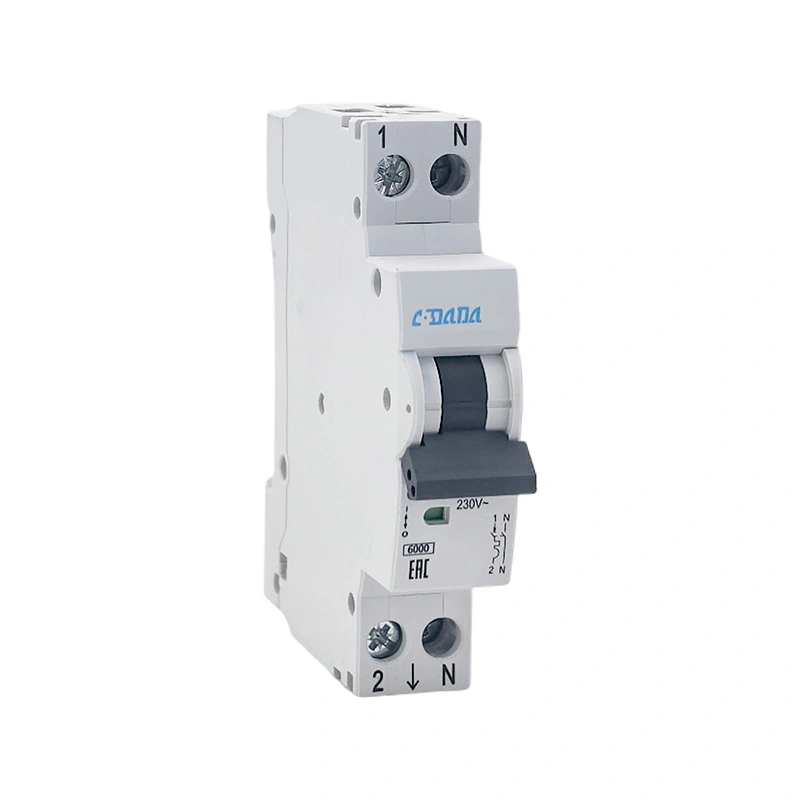

כפול קוטב (DP)

0.5A - 63A

פאזה + הגנה ניטראלית, סרגל מעצור משותף

משולש קוטב (TP)

0.5A - 125A

מיגון תלת פאזי, הפצה תעשייתית

ארבעה קוטבים (4P)

0.5A - 125A

תלת פאזי + ניטרלי, מנגנון נסיעה נפוץ

כושר שבירה

סטנדרטי (S)

3kA - 6kA

התקנות ביתיות, רשתות ברמת תקלות נמוכה

משופר (H)

10kA

מבני מסחר, רמות תקלות בינוניות

גבוה (G)

15kA - 25kA

רשת תעשייתית, יכולת תקלות גבוהה

תקן הרכבה

מסילת DIN (IEC 60715)

כל הרייטינג

מסילה עם כובע עליון בגודל 35 מ"מ (TH35), התקנה מהירה בהצמדה

מתקן לוח

0.5A - 63A

בסיס בורג קבוע, מתקנים מדור קודם

פוּנקצִיָה

עקרון ההפעלה

פרמטרים טכניים

הגנה מפני עומס יתר (תרמית)

הרחבת חום רצועה דו מתכתית

1.05×In: ללא נסיעה (2 שעות), 1.3×In: טיול ≤1h (In≤32A), ≤2h (In>32A), 1.45×In: טיול <1h

הגנה ממעגל קצר (מגנטית)

בוכנת סולנואיד מיידית

סוג B: 3-5×In, סוג C: 5-10×In, סוג D: 10-20×In, פעולה <20ms

פונקציית בידוד

הפרדת קשר חיובית

התאמה לבידוד לפי IEC 60898-1, אימות פער מגע

חיווי טיול

דגל/חלון מכני

מצב ON/OFF ברור, מנגנון נטול מעידות מונע סגירה על תקלה

סביבת התקנה

יישום ספציפי

מפרט טיפוסי

בנייני מגורים

מעגלי תאורה, שקעים, HVAC, מחממי מים

6A-32A סוג B/C, 6kA Icn, הרכבה על מסילת DIN

משרדים מסחריים

לוחות חלוקה, ציוד מחשבים, מעגלי UPS

10A-63A סוג C, 10kA Icn, 4 קוטבים עבור 3 פאזים

קמעונאות ואירוח

תאורה לחנות, קירור, ציוד מטבח

16A-40A סוג C, 10kA, מסע נפוץ לרב עמודים

לוחות בקרה תעשייתיים

מכונות, מעגלי בקרת מנוע, אוטומציה

10A-63A סוג D, 15kA, סיבולת מכנית גבוהה

תַשׁתִית

תחנות מטרו, שדות תעופה, בתי חולים, מרכזי נתונים

32A-125A סוג C, 25kA, מגביל זרם Class 3

אנרגיה מתחדשת

הגנת מיתר סולארית, מערכות סוללות, ממירים

10A-63A DC בדירוג (IEC 60898-2), 250V/500V/1000V DC

ימית וחוף

הפצת אוניות, פלטפורמות ימיות

טרופי (T2), עמיד בפני קורוזיה, 55°C בסביבה

שָׁלָב

פרטי תהליך

נקודות בקרת איכות

הזרקת דיור

תרמופלסטי בעל השפעה גבוהה (PA66, PBT) עם 30% סיבי זכוכית, טמפרטורת התכה של 280-320 מעלות צלזיוס, לחץ הזרקה של 800-1200 בר

סובלנות ממדים ±0.05 מ"מ, חוזק פגיעה >7 קילו ג'יי/מ"ר, אינדקס מעקב >600V, דליקות UL 94 V-0

צור קשר עם הטבעה וציפוי

מגעי תחמוצת כסף-ניקל (AgNi 90/10) או כסף-קדמיום, הטבעה מתקדמת, ציפוי חבית 8-12μm כסף

קשיות HV 80-120, התנגדות מגע <100μΩ, אימות עובי ציפוי XRF

ייצור אלמנטים דו מתכתיים

קומפוזיט פלדה אינקונל/פסיב, גלגול מדויק, טיפול בחום למאפייני סטיה

קצב הסטייה 0.15-0.25 מ"מ/°C, כיול בהתייחסות של 20°C, ±3% עקביות אצווה

ייצור סליל מגנטי

חוט נחושת (קוטר 0.3-0.8 מ"מ), סלילה אוטומטית, הספגת לכה ואקום

ספירת סיבובים ±1%, התנגדות DC ±5%, התנגדות בידוד >100MΩ

מכלול מצנח קשת

לוחות מפצל פלדה (0.5 מ"מ), רשתות קשת קרמיות, גיאומטריית תא דה-יוניזציה אופטימלית

אימות שטף מגנטי, חוזק דיאלקטרי 2.5kV, ממדי ±0.02 מ"מ

שילוב מנגנון

מערכת טעינת פלדה קפיצית, מנגנון מתג, התעלמות ללא מעידה, קפיצי אגירת אנרגיה

סיבולת מכנית 20,000 מחזורים, כוח נסיעה 3-8N, אמינות החלפת מצב

כיול סופי

בדיקת זרם זמן אוטומטית ב-1.05×In, 1.25×In, 5×In (או ספציפי לעקומה)

זמן נסיעה ±20% סובלנות, אימות נסיעה מיידי, סימון קביעות

רְכִיב

מפרט חומר

תקני ספקים

מאפייני מפתח

דיור יצוק

PA66 GF30 (פוליאמיד 66, 30% סיבי זכוכית) או PBT GF30

IEC 60664-1, UL 94 V-1

אינדקס מעקב >600V, עמידות בחום 160°C, חוזק פגיעה >7 קילו-ג'יי/מ"ר, זמין ללא הלוגן

ידית הפעלה

תערובת PC/ABS או PA66

ISO 527

חוזק מתיחה >50MPa, מיצב UV, עמיד בצבע

אנשי קשר קבועים/העברתם

נחושת אלקטרוליטית (Cu-ETP C11000) + ציפוי AgNi 90/10 או AgCdO

ASTM B152

מוליכות ≥100% IACS, עמידות בפני שחיקת קשת, נגד ריתוך

רצועה דו מתכתית

Inconel 718/קומפוזיט פלדה מפוזר (ASTM TM2) או פליז/פלדה

ASTM B388

קצב הסטייה 0.2 מ"מ/°C, יציבות ±3% לאורך 20 שנים, התנגדות לזחילה

סליל מגנטי

חוט נחושת מצופה אמייל (Class F 155°C או Class H 180°C)

IEC 60317

מתח פירוק >3kV, יכולת הלחמה 390°C/2s, גמישות

לוחות ספליטר קשת

פלדה מגולגלת קרה SPCC-SD (0.5 מ"מ) עם ציפוי קרמי

JIS G 3141

חדירות מגנטית > 2000, עמידות בחום > 1000 מעלות צלזיוס, כיבוי קשת

מעיינות הפעלה

פלדת פחמן מחוסמת בשמן SWP-B או נירוסטה 301

JIS G 3522

חיי עייפות >50,000 מחזורים, חוזק מתיחה 1800-2200MPa

טרמינלים

פליז C36000 או נחושת C11000 עם ציפוי פח (5-8μm)

ASTM B16

צפיפות זרם 1.0-1.2 A/mm², עמידה במומנט 1.5-2.5Nm, עמידות בפני קורוזיה

קליפ הרכבה

פלדה קפיצית 65Mn או נירוסטה 304

GB/T 1222

כוח מהדק 50-100N, תאימות למסילת DIN (EN 60715)

תֶקֶן

תְחוּם

דירוגים ישימים

IEC 60898-1

מפסקי חשמל להפעלת AC (משק בית וכדומה)

קו בסיס גלובלי עבור AC MCBs עד 125A, 415V

IEC 60898-2

מפסקי חשמל להפעלת AC ו-DC

MCBs בדירוג DC עבור יישומי שמש, סוללה, רכבת

EN 60898-1

גרסה אירופאית הרמונית

סימון CE, תאימות לשוק האיחוד האירופי

IEC 60947-2

מתג מתח נמוך - מפסקי חשמל

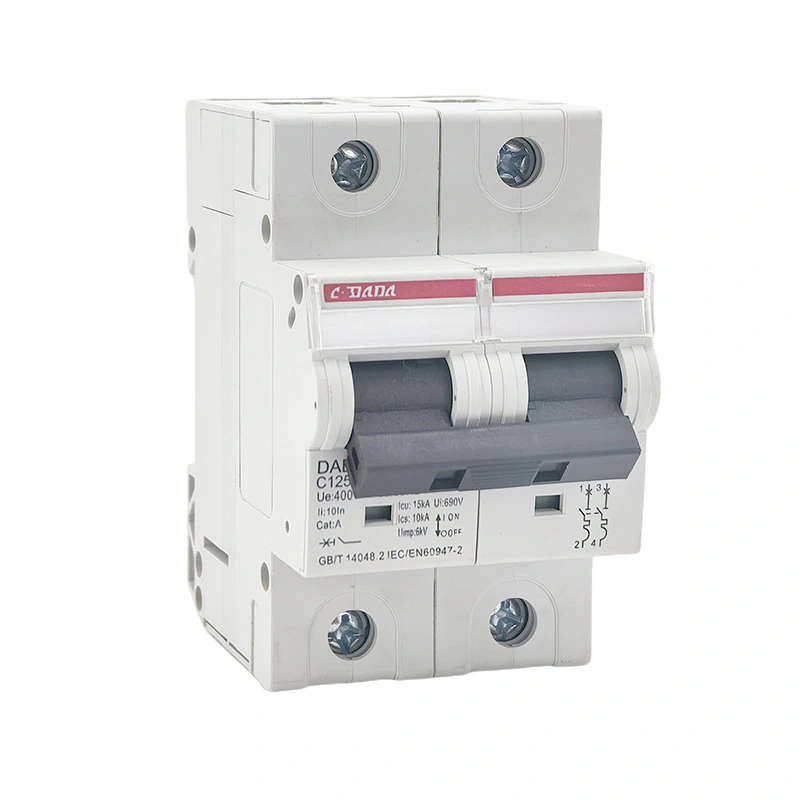

MCBs תעשייתיים >80A, כושר פריצה גבוה יותר

GB/T 10963.1

מקבילה לתקן לאומי סיני

אישור CCC, שוק סין

קטגוריית מבחן

מבחן ספציפי

קריטריוני קבלה

סימון ותיעוד

אי מחיקה של סימון

קבוע לאחר ניגוב ממס, מחזור טמפרטורה

שלמות מכנית

אמינות של ברגים, חיבורים, מסופים

אין התרופפות לאחר רטט, עמידה במומנט

בְּטִיחוּת

הגנה מפני התחשמלות

IP20 מינימום, מסופים עמידים באצבעות

מאפיינים דיאלקטריים

עמידה בתדר מתח (2kV/1min), דחף (6kV)

בלי התמוטטות, בלי הבזק

עליית טמפרטורה

זרם רציף בטמפרטורה של 40 מעלות צלזיוס

טרמינלים ≤60K, מארז ≤40K

מבחן של 28 ימים

טעינה מתמשכת 1.13×In

בלי טיול, בלי השפלה

מאפייני מעידה

אימות זרם-זמן קונבנציונלי

1.05×In: ללא נסיעה (שעתיים), 1.3×In/1.45×In: נסיעה בגבולות

סיבולת מכנית

20,000 פעולות ללא עומס

<5% סחיפה של פרמטרים, ללא כשל

סיבולת חשמלית

4,000 פעולות עומס בזרם נקוב

בלאי מגע <50%, מאפייני הנסיעה נשמרים

שבירת מעגל קצר

אימות Icn (מדורג), Ics (שירות).

3 פעולות, הפסקה מוצלחת, התאוששות דיאלקטרית

סְבִיבָתִי

הלם מכני, פגיעה, חום, אש, חלודה

פונקציונלי לאחר מיזוג, ללא פגיעה בבטיחות

חוֹמֶר

פריטי בדיקה

תוכנית דגימה

צִיוּד

גרגירים תרמופלסטיים

תכולת זכוכית, צמיגות, לחות, צבע

לכל אצווה, אימות COA

מד זרימת נמס, מנתח לחות, ספקטרופוטומטר

חוט נחושת (מגעים)

טוהר ≥99.9%, מוליכות, חישול

AQL 0.65

ספקטרומטר, מד מוליכות

פתרון ציפוי כסף

ריכוז מתכות, pH, זיהומים

ניטור יומיומי

ספקטרומטר ספיגה אטומית

פס דו מתכתי

קצב סטייה, התנגדות, יציבות

לכל אצווה, בדיקה לדוגמה

תנור תרמי, מדידת סטיה

חוט מצופה אמייל

קוטר, עובי בידוד, מתח התפרקות

AQL 1.0

מיקרומטר, בודק דיאלקטרי

פלדה קפיצית

חוזק מתיחה, עמידות בפני עייפות, היווצרות

לכל אצווה

מכונת מתיחה, בודק עייפות

תַחֲנָה

פרמטרי בקרה

תֶדֶר

שִׁיטָה

הזרקה

טמפרטורה 280-320 מעלות צלזיוס, לחץ 800-1200 בר, זמן מחזור

כל מחזור

ניטור SCADA, תרשימי SPC

החתמת קשר

מימד ±0.02 מ"מ, קוצים <0.01 מ"מ, עובי ציפוי

כל 30 דקות

משווה אופטי, מנתח XRF

כיול בימטאלי

סטיה בטמפרטורת ייחוס, בדיקת זחילה

כל 100 יחידות

תחנת כיול אוטומטית

סליל מתפתל

ספירת סיבובים, בקרת מתח, אחידות שכבות

כל יחידה

מכונת פיתול אוטומטית עם משוב

הרכבת מנגנון

כוח חילוף, פונקציה ללא מעידות, פער מגע

כל יחידה

מד כוח, ספסל בדיקה אוטומטי

הרכבה סופית

סימון מומנט, יישור מגע, תפעול ידית

כל יחידה

מערכת ראייה, בודק פונקציונלי

פריט בדיקה

תֶקֶן

גודל מדגם

עמיד במתח דיאלקטרי

2kV AC/1 דקות

100%

התנגדות בידוד

>100MΩ @ 500V DC

100%

התנגדות למגע

<100μΩ לכל מוט

100%

מאפייני מעידה

1.05×In (ללא נסיעה), 1.3×In (נסיעה), 5×In (מיידית)

100%

פעולה מכנית

5 מחזורי ON-OFF, אימות ללא נסיעה

100%

מרווח בין מגעים פתוחים

≥3 מ"מ (לפי IEC 60898-1)

100%

בדיקה ויזואלית וממדית

אפס פגמים בממדים קריטיים

100%

סימון קביעות

ניגוב ממס, בדיקת שחיקה

AQL 1.0

שלמות האריזה

בדיקת נפילה, רטט (ISTA 3A), תיוג

למגרש

קטגוריית ציוד

מפרט מכונה

פוּנקצִיָה

יְכוֹלֶת

הזרקה

מכבש הזרקה תרמופלסטי 120 טון (ארבורג/אנג'ל) עם טיפול רובוטי

דיור MCB, כיסוי, ייצור תא קשת

5,000 דיור ליום

הטבעה פרוגרסיבית

מכבש מהיר של 60 טון (ברודרר/ימדה דובי) עם הגנה על קוביות

החתמת מגע, יצירת מסוף

30,000 אנשי קשר ליום

טיפול פני השטח

קו ציפוי חביות אוטומטי (כסף, פח)

עובי ציפוי מגע 8-12μm

5,000 ק"ג ליום

הַרכָּבָה

הרכבה במהירות גבוהה

הרכבת מנגנון, כיול, בדיקה

3,000 יחידות ליום לקו

ציוד בדיקה

ערכת בדיקת הזרקה ראשונית אוטומטית (3-125A, קיבולת תקלה של 10,000A)

אימות עקומת זרם-זמן

500 יחידות לשעה

בודק סיבולת מכני (20,000 מחזורים, IEC 60898-1 סעיף 9.11)

בדיקת חיים, ניטור בלאי

200 יחידות בו זמנית

תא בדיקה EMC (עבור אביזרים אלקטרוניים)

בדיקת חסינות/פליטה

100 יחידות ליום

קטגוריית מוצרים

קיבולת חודשית

זמן אספקה ​​סטנדרטי

יכולת הזמנה דחופה

MCB סטנדרטי (0.5A-63A, SP/DP)

1,000,000 יחידות

3-4 שבועות

3 ימים (רכיבי מלאי)

MCB תעשייתי (80A-125A, TP/4P)

200,000 יחידות

3-4 שבועות

5 ימים

DC MCB (IEC 60898-2)

100,000 יחידות

3-4 שבועות

5 ימים

תצורות מותאמות אישית (עקומות מיוחדות, אביזרים)

בסיס פרויקט

4-6 שבועות

2 שבועות

מַחלָקָה

כוח אדם

מוּמחִיוּת

אחריות

הנדסת מו"פ

5 מהנדסים

הגנה על מתח נמוך, מדעי החומר, עיצוב אלקטרומגנטי, אוטומציה

פיתוח מוצר חדש (עקומות B/C/D/K/Z), התאמה אישית, תיק פטנטים (30+ פטנטים)

הנדסת תהליכים

18 מהנדסים

הזרקה, הטבעה מדויקת, ציפוי, ייצור רזה

אופטימיזציה של קו ייצור, תיעוד SOP, שיפור תפוקה (>99%), שילוב אוטומציה

בדיקה ואימות

12 מהנדסים

בדיקות בנפח גבוה, הדמיית סביבה, הנדסת אמינות

תיאום בדיקות סוגים, אוטומציה של בדיקות שגרתיות, ניתוח כשלים, ניהול הסמכה

אבטחת איכות

30 טכנאים

ISO 9001, IATF 16949, בקרת תהליכים סטטיסטיים (SPC), מטרולוגיה

ביקורת ספקים, ביקורת תהליכים, ניהול פעולות מתקנות, מעבדת כיול

הנדסת יישומים

8 מהנדסים

תכנון חשמל למגורים/מסחריים, תיאום סלקטיבי, תמיכה בשטח

תמיכה טכנית ללקוחות, עיצוב לוח חלוקה, תוכניות הדרכה

הסמכה

גוף מנפיק

תְחוּם

תוֹקֶף

ISO 9001:2015

TÜV SÜD / SGS / Bureau Veritas

מערכת ניהול איכות

מעקב שנתי

בדיקת סוג IEC 60898-1

Intertek

בטיחות וביצועים של המוצר

לכל סדרת מוצרים

סימון CE

גוף מודיע

גישה לשוק האיחוד האירופי

תלוי בעיצוב

CCC (סין)

CQC

תעודת חובה סינית

תוקף של 5 שנים

תוכנית CB

IECEE

הסמכה בינלאומית

לכל סדרת מוצרים

SEMKO (שוודיה)

Intertek

אישור בטיחות בשוק הנורדי

לכל סדרת מוצרים
