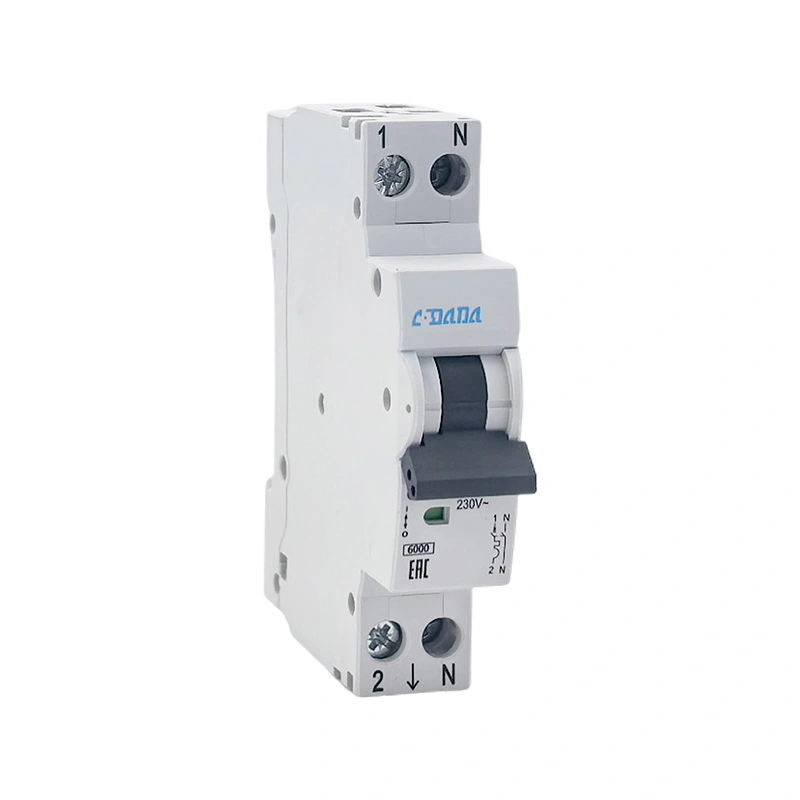

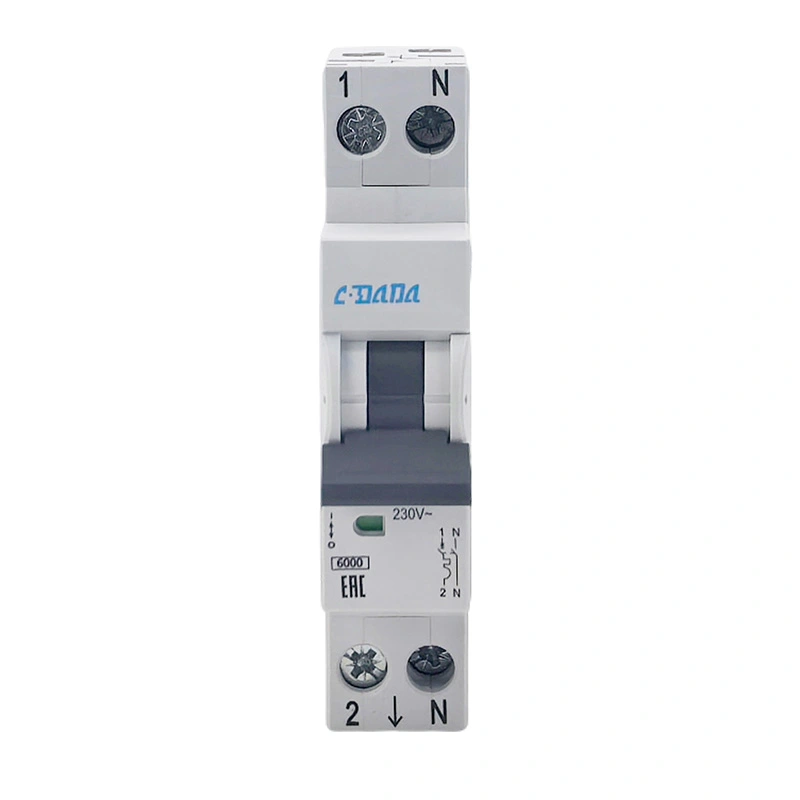

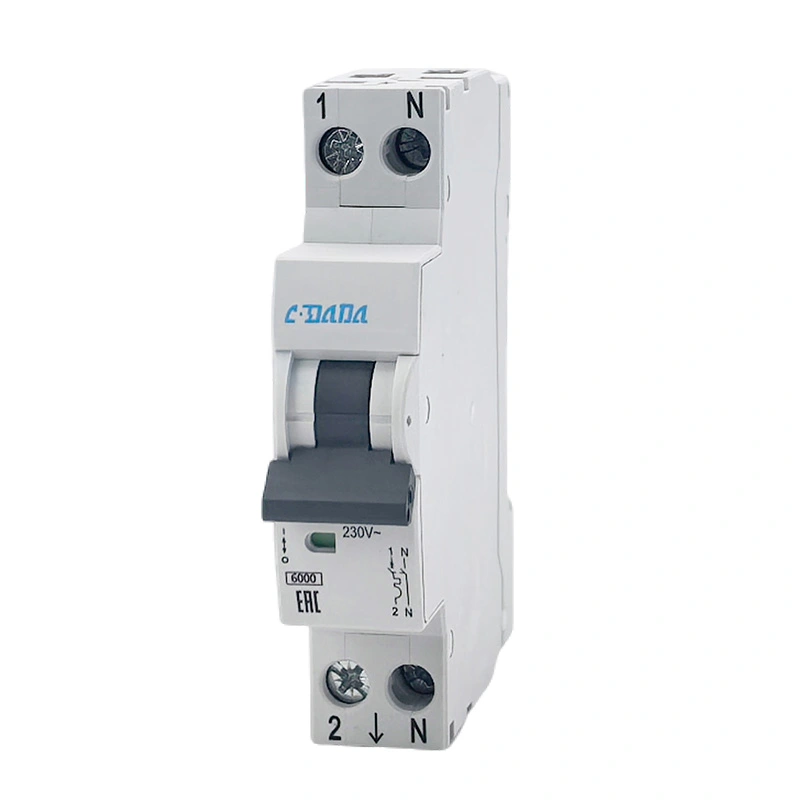

מפסק מעגל מיניאטורי DPN 6KA
Model:DAB7N
מפסק מעגל זעיר CDADA DPN 6KA מושלם לרכש בכמות גדולה, מפסק מעגל מיניאטורי באיכות גבוהה 1P+N תואם IEC60898-1 להגנה בטוחה על מעגלים ביתיים ומסחריים. הוא משתמש בעיצוב נקודת שבירה כפולה ובחידה תרמית-מגנטית יציבה, קל להתקנה על מסילת DIN ופשוט לתחזוקה. הוא משלב מבנה אמין עם חיי שירות ארוכים, ומבטיח אספקת חשמל בטוחה למערכות חשמל שונות במתח נמוך.
מפסק מיניאטורי CDADA DAB7N DPN 6KA הוא מפסק מיניאטורי 1P+N מקצועי שפותח באופן עצמאי על ידי Shanghai DADA Electric, יצרן אמין עם 40+ שנות ניסיון. עם קיבולת שבירה גבוהה של 6kA, פעולה סינכרונית ועיצוב "עשה קודם, נשבר מאוחר יותר", הוא משפר ביעילות את ביצועי כיבוי הקשת ומגן על מעגלים וציוד בבטחה. בשימוש נרחב בקופסאות הפצה, קישוט הבית, חשמל מסחרי ומעגלי תאורה, זוהי הבחירה הראשונה עבור קונים, מפיצים ולקוחות OEM גלובליים.

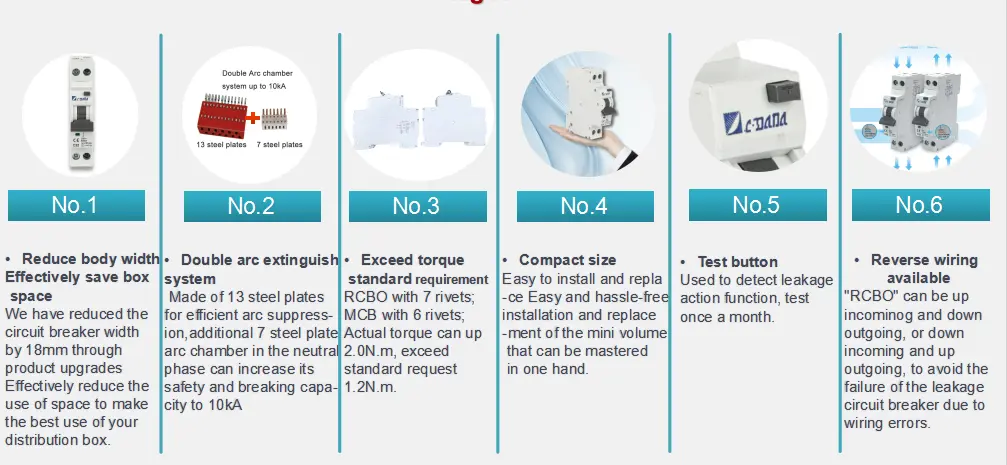

מהם היתרונות של MCB DPN 6KA?
★ מבנה DPN 1P+N, נקודות שבירה כפולות, בטוח ואמין יותר
★ יצירת עמוד N ראשון ונשבר מאוחר יותר, משפר את יכולת שבירת הקשת
★ כושר שבירה אמיתי של 6kA, הגנת קצר חשמלי חזקה
★ קומפקטי ברוחב 17.8 מ"מ, חוסך מקום בארון
★ עקומות מעידה B/C זמינות לעומסים שונים
★ דרגת הגנה IP20, בטוח למגע
★ טווח חיווט רחב: כבל גמיש בגודל 1–25 מ"מ
★ הרכבה על מסילת DIN, התקנה מהירה ויציבה
★ עמידות בטמפרטורה גבוהה ונמוכה: -25℃~+50℃
★ חיים מכניים ארוכים עד 20,000 פעמים
יישומים
מפסק מעגל מיניאטורי CDADA DPN 6KA נמצא בשימוש נרחב ב:
★ בנייני מגורים, דירות, וילות, עיצוב הבית
★ משרדים, חנויות, בתי מלון, בתי ספר, בתי חולים
★ מעגלי תאורה, שקעי חשמל, ציוד חשמל קטן
★ מכשירי חשמל ביתיים: מחממי מים, מזגנים, מחממי חשמל
★ שחזור מעגלים ישנים ושדרוג קופסאות חלוקה
★ מערכות חלוקת חשמל מסחריות ואזרחיות במתח נמוך
טבלת פרמטרים טכניים
| פָּרִיט | מִפרָט |
| דֶגֶם | DAB7N-40 |
| שם המוצר | MCB DPN 6KA |
| תֶקֶן | IEC60898-1 |
| פולנים | 1P+N (2P) |
| כושר שבירה | 6kA |
| נוכחי מדורג | 6A,16A,20A,25A,32A,40A |
| מתח מדורג | AC 220/230/240V |
| תֶדֶר | 50/60 הרץ |
| עקומת מעידה | ב/ג |
| מתח בידוד | 500V |
| מתח אימפולס | 4kV |
| תואר הגנה | IP20 |
| חיים מכניים | 20,000 פעמים |
| חיים חשמליים | 6,000 פעמים |
| מומנט טרמינל | 1.5N·m |
| קיבולת חיווט | 1-25 מ"מ |
| טמפ' הפעלה | -25℃ ~ +50℃ |
| מידות | 82.5×73.2×17.8 מ"מ |

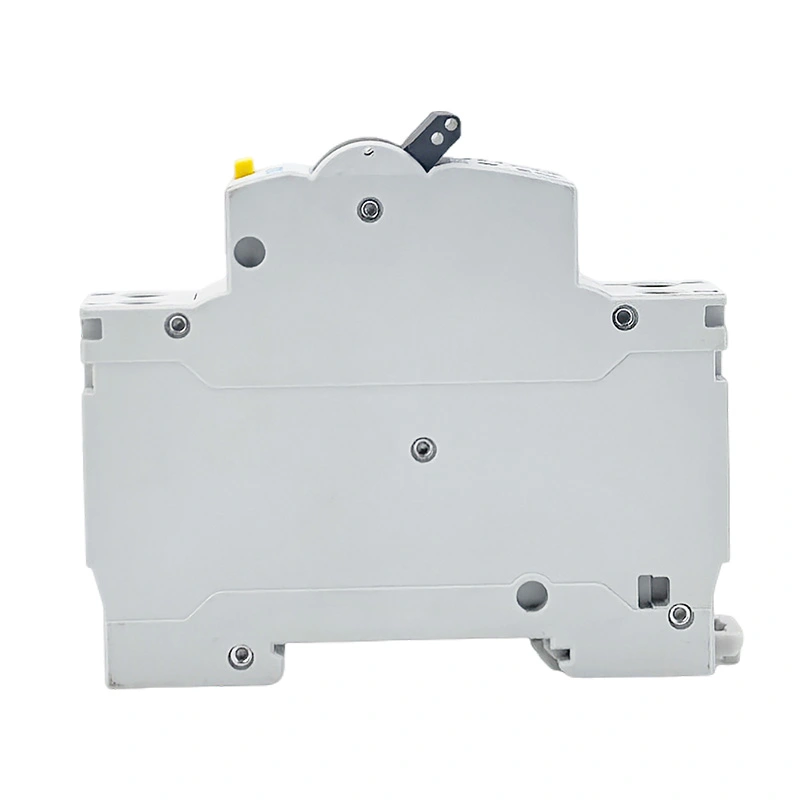

מידות מתאר
★ אורך: 82.5 מ"מ
★ גובה: 73.2 מ"מ
★ רוחב: 17.8 מ"מ (רוחב סטנדרטי של מודול אחד)
★ הרכבה: מסילת DIN 35 מ"מ
★ חיווט: מתאים לכבל גמיש/קשיח בגודל 1–25 מ"מ
★ עובי פס: 0.8–2 מ"מ
פריטי בדיקה סטנדרטיים
★ 1.13במבחן ללא מעידה (≥1 שעה)
★ 1.45במבחן מעידה (פחות משעה)
★ 2.55בבדיקת פעולת עומס יתר
★ בדיקת מעידה מיידית מגנטית (3In/5In עבור עקומת B/C)
★ בדיקת מתח דיאלקטרי
★ בדיקת עליית טמפרטורה
★ בדיקת יכולת שבירת קצר חשמלי (6kA)
★ בדיקת חיים מכנית וחשמלית
★ בדיקת הפעלה בטמפרטורה גבוהה ונמוכה

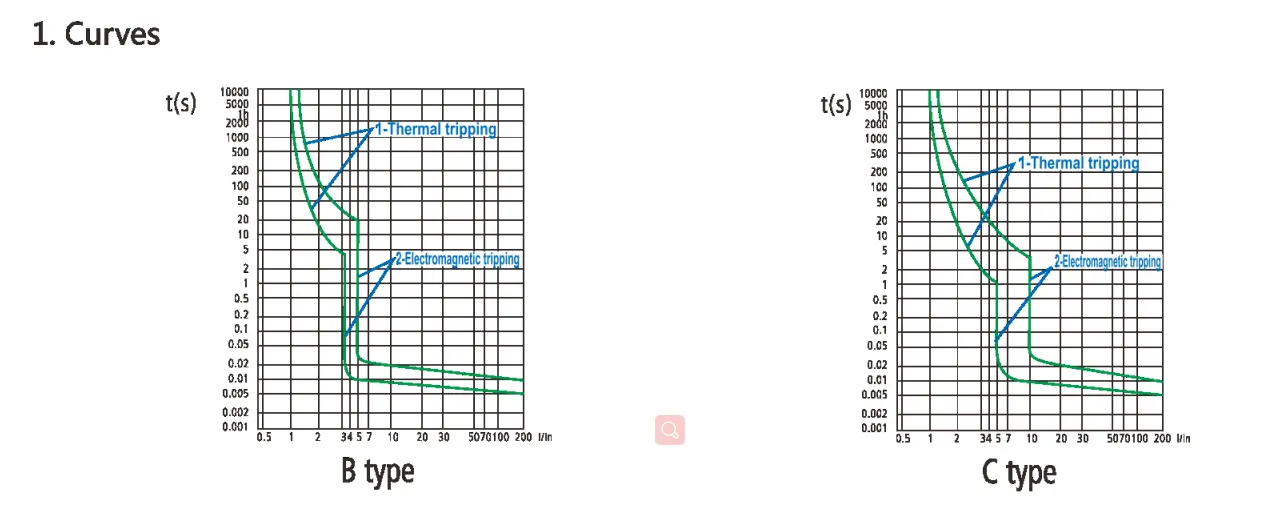

עקומות אופייניות מעידות
IEC 60898-1
שחרור מגנטי
כאשר מתרחש קצר חשמלי, מעידה מיידית מושגת על ידי מגנט עם ליבת ברזל. על פי תקן IEC60898, ניתן לחלק את המוצר הזה לשלושה סוגים: B, C ו-D.
|
|
זרם בדיקה | זמן מעידה | יישומים |
| B Curve | 3ln 5ln |
0.1 |
סוג B ישים רק לעומסים פעילים: -מחמם חשמלי-מחמם מים-תנור חשמלי |
| עקומת C | 5ב-10 ל' |
0.1 |
סוג C מתאים לעומסים רגילים: - מנורה - שקע חשמל - מנוע כוח קטן |
שחרור תרמי
● ברגע שמתרחש עומס יתר במעגל, הפס הדו-מתכתי של מפסק החשמל יתכופף עקב חום, יגרום לניתוק המגעים וכתוצאה מכך לכידה תרמית;
●תקן IEC מגדיר את טווח זמני הטריפה עבור זרמי עומס יתר שונים;
● טמפרטורת סביבת הבדיקה הייחוס היא 30 מעלות צלזיוס.
| זרם בדיקה | זמן מעידה |
| 1.13 לנץ' | t z 1h(ב ≦ 63A) |
| 1.45 לינץ' | t<1h(In ≦ 63A) |
| 2.55 לינץ' | 1ש<1h<60s(In≤32A)1s |

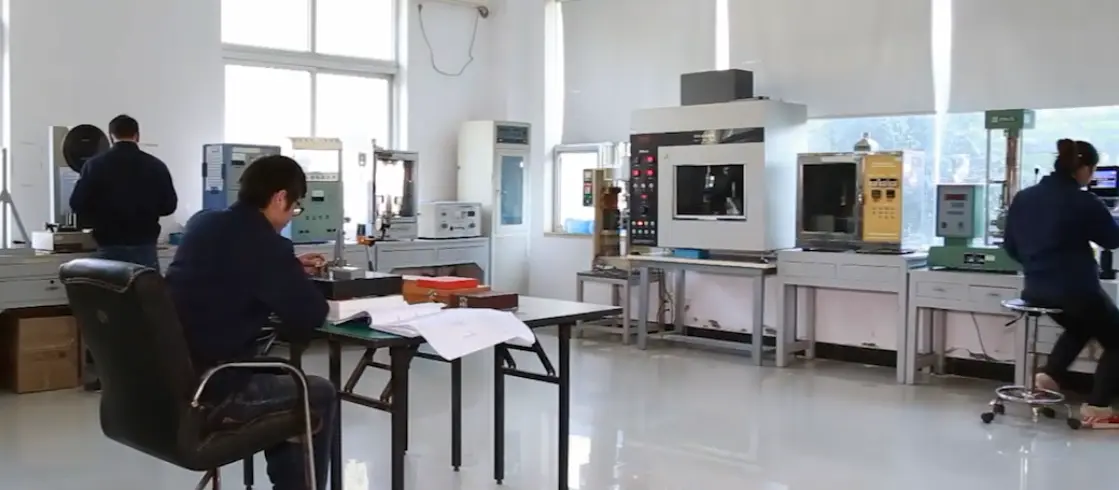

תהליך בקרת איכות
1. בדיקת חומר גלם נכנסת ואימות הסמכה
2. הזרקה אוטומטית והטבעת מתכת מדויקת
3. הרכבה וכיול מוצר מוגמר למחצה
4. 100% מבחן מאפיין מעידה מלא
5. עמידה במתח ובבדיקת ביצועי בידוד
6. בדיקת יישון בטמפרטורה גבוהה ונמוכה
7. בדיקת מראה, מימד ולוגו
8. אריזה סופית ובדיקת משלוח
אריזה ומשלוח
★ קרטון יצוא סטנדרטי עם בטנה חסינת זעזועים
★ קופסה קבוצתית ארוזה למניעת שריטות
★ תווית ברורה: דגם, זרם, מוטות, כמות, הסמכה
★ מתאים לתחבורה ימית, אווירית ויבשתית
★ תמיכה באריזת OEM, לוגו ותווית מותאמים אישית
מקרי הצלחת לקוחות
CDADA MCB DPN 6KA יוצא ליותר מ-50 מדינות ואזורים:
★ אספקה בתפזורת ארוכת טווח למפיצים באירופה ואסיה
★ פרוייקטים של שיפוץ מעגלים ביתיים במזרח התיכון ואפריקה
★ שיתוף פעולה OEM עם מותגי חשמל בינלאומיים ידועים
★ תמיכה בחלוקת חשמל למפתחי נדל"ן
★ הזמנות יציבות מקבלני חשמל ומשלבי מערכות
למה לבחור ב-DADA Electric?
★ 40+ שנות ניסיון מקצועי במו"פ וייצור מפסקים
★ 90% רכיבי ליבה מיוצרים בבית, בקרת איכות יציבה
★ מוסמך ISO9001, עמידה מלאה בתקנים בינלאומיים
★ הסמכות מלאות: CE, CB, CCC וכו'.
★ כושר ייצור גדול, משלוח מהיר להזמנות בכמויות גדולות
★ תמיכה טכנית מקצועית ושירות לאחר המכירה
★ קבל התאמה אישית של OEM & ODM כדי לענות על דרישות השוק
★ מערכת לוגיסטית גלובלית, אספקה בטוחה ודייקנית
