מדריך מעשי למפסקי זרם שייר עם הגנה מפני זרם יתר

מה זה RCBO?

אRCBO- מפסק זרם שייר עם הגנת זרם יתר - הוא התקן מגן במתח נמוך המשלב הגנת עומס יתר, הגנה מפני קצר וזיהוי זרם שיורי (דליפה) ביחידה מעוצבת אחת. בתוך הבית הקומפקטי, מנגנון התנעה תרמי-מגנטי מטפל בעומסי יתר וקצרים, בעוד שנאי זרם ברצף אפס משווה באופן רציף את הזרם הזורם במוליכים החיים והנייטרליים. כאשר ההפרש חורג מהזרם השיורי המדורג (IΔn), ההתקן נפגע תוך אלפיות שניות, ניתוק אספקת הזרם לפני זרם הדליפה עלול להזיק לאנשים או לגרום לשריפה.

מתי לבחור RCBO: מעגלים משנה סופיים הזקוקים הן להגנה מפני זרם והן להגנה מפני דליפה אישית - כלי קיבול חיצוניים, מעגלי מכשירים, מוסכים, מרתפים, חדרי אמבטיה ומקומות לחים או נגישים אחרים.

ה-DABL-63 שייך למחלקת RCBO: מכשיר אחד, שלוש הגנות - הבחירה החסכונית ביותר בשטח ובעלות עבור מעגלים סופיים ביתיים חד פאזיים.

כיצד לבחור את ה-RCBO הנכון?

1. זרם מדורג (In): התאימו לעומס הרציף של המעגל, עם מרווח ראש לזרמי פריצה של מכשירי חשמל (למשל, 40A מכסה מעגלי מכשיר ביתי סטנדרטיים).

2. יכולת פריצה (Icn): חייבת להיות גבוהה מזרם הקצר הפוטנציאלי בנקודת ההתקנה; 6kA מכסה רמות תקלות טיפוסיות למגורים ולמסחר קל.

3. מוטות: 1P+N למעגלים סופיים חד פאזיים עם הרכבה קומפקטית למסילת DIN.

4. מאפיין מעידה: עקומת C (5–10× In) לעומסי משק בית ומכשירים כלליים; B-curve לאלקטרוניקה רגישה; עקומת D להתנעת מנוע.

5. תקנים והסמכה: תאימות IEC/EN 61009-1 וסימון CE הם קו הבסיס לפרויקטים בינלאומיים.

6. יישום: כלי קיבול חיצוניים, מעגלי מכשיר ותאורת מוסך/מרתף עשויים לדרוש רגישות גבוהה יותר מאשר מעגלים פנימיים כלליים.

איך נראה RCBO מוגדר היטב

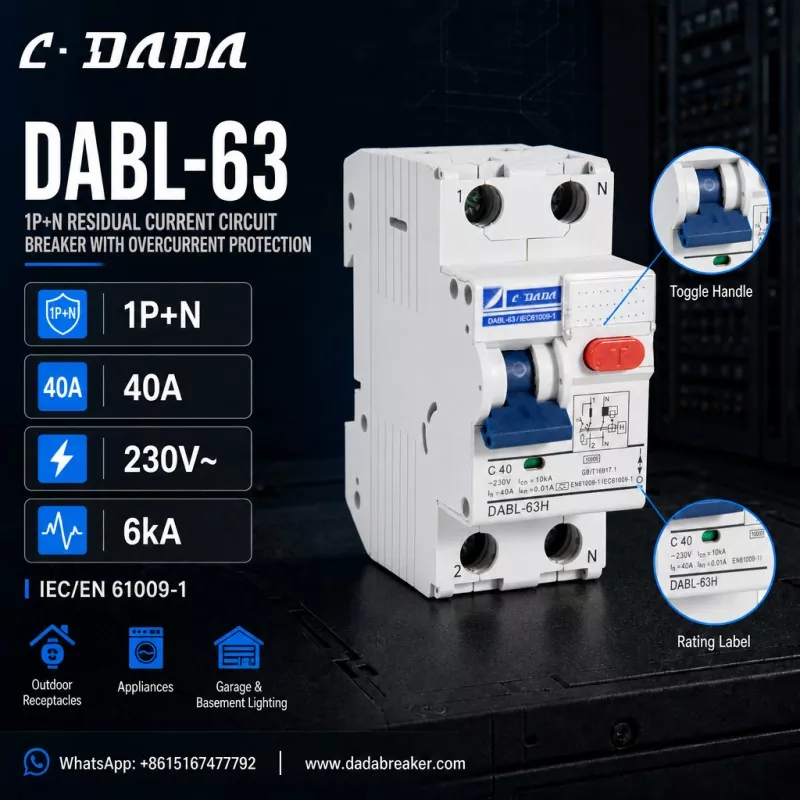

כדי להפוך את זה לקונקרטי, שקול את ה-DABL-63 מC·DADA Electric, מפסק זרם שייר 1P+N עם הגנת זרם יתר הממחיש מה יש לחפש בסוג זה של מכשיר: תצורת 1P+N

● קוטב חי ממוגן ובעקבותיו ניטרלי, קומפקטי עבור לוחות חלוקה סטנדרטיים של מסילת DIN 40A זרם נקוב (In)

● עם יציאה של עקומת C (C40) 230V~ מתח נקוב

● כושר שבירה של 6kA (ICN)

● IΔn = 0.01A (10mA) הגנת זרם שיורי ברגישות גבוהה

● תאימות לתקן IEC/EN 61009-1

● לחצן בדיקת T אדום לבדיקות תפקודיות תקופתיות, חיבורים המסומנים 1/2/N, תווית דירוג ודיאגרמת מעגלים מודפסים על המארז

● בנוי לכלי קיבול חיצוניים, מכשירי חשמל ביתיים, תאורת מוסך ותאורת מרתף

ההיגיון מאחורי המפרט הזה

מסגרת 40A, 1P+N עם הגנה מפני דליפה של 10mA מכסה את רוב המעגלים הסופיים למגורים: 40A תואמת את העומס של מעגלי מכשיר ושקעים נפוצים, 1P+N שומר על המכשיר קומפקטי עבור לוחות חלוקה צפופים, והרגישות של 10mA מספקת שכבה נוספת של הגנה אישית באזורי ה-IEC ובאזורי ההגנה החיצוניים שלו, בדיוק היכן שהוא דורש הגנה אישית באזורי IEC וילדים.

שאלות נפוצות

ש: מהו RCBO?

ת: RCBO - מפסק זרם שיורי עם הגנת זרם יתר - הוא התקן מגן מתח נמוך של שולחן איפוס המשלב הגנה מפני עומס יתר, הגנה מפני קצר חשמלי והגנה מפני זרם שיורי (דליפה) ביחידה אחת, בדרך כלל עד 63A עבור מעגלים סופיים.

ש: מה ההבדל בין RCBO ל-MCB?

ת: MCB מספק רק הגנה מפני עומס יתר וקצר חשמלי. RCBO מוסיף זיהוי זרם שיורי (דליפה) למעלה, מנתק את המעגל כאשר זרם הדליפה עולה על IΔn - מגן על אנשים ומונע שריפות חשמליות.

ש: מה המשמעות של IΔn = 10mA?

ת: IΔn הוא זרם הפעולה השיורי המדורג. 10mA הוא דירוג רגישות גבוה: המכשיר נדלק כאשר זרם הדליפה מגיע ל-10mA, ומספק הגנה אישית מהירה יותר מהדירוג לשימוש כללי של 30mA.

ש: מהו ה-DABL-63 RCBO?

ת: ה-DABL-63 הוא מפסק זרם שייר 1P+N עם הגנת זרם יתר מ-C·DADA Electric — 40A, עקומת C, 230V~, כושר שבירה של 6kA והגנה מפני דליפה ברמת רגישות גבוהה של 10mA, תואם לתקן IEC/EN 61009-1, עבור תאורה למכשירי חשמל חיצוניים, תאורה למכשירי חשמל ביתיים/מוסכים ביתיים.
