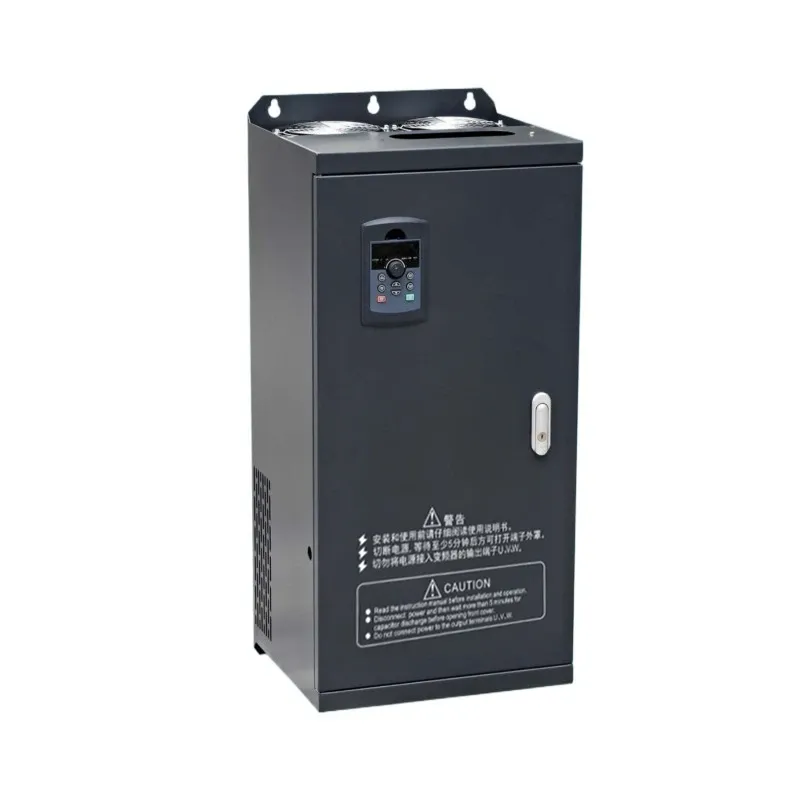

סין איכות DC Inverter ספק

מִיוּן

סוּג

טווח כוח

מאפיינים מרכזיים

לפי יישום

מהפך מחרוזות

1 קילוואט - 150 קילוואט

כניסות MPPT מרובות, פלט תלת פאזי, מסחרי/מגורים, יעילות של 98%+

מהפך מרכזי

100kW – 10MW+

יחידה גדולה אחת, בקנה מידה שימושי, צמוד שנאי, חסכוני לוואט

מיקרו אינוורטר

250W – 2000W

ברמת מודול, MPPT לכל פאנל, סובלנות הצללה משופרת, אמינות גבוהה

מהפך היברידי

3 קילוואט - 50 קילוואט

שילוב אחסון סוללה, זרימת חשמל דו-כיוונית, יכולת כוח גיבוי

Power Optimizer

300W – 1000W

ממיר DC-DC + ממיר מחרוזת, אופטימיזציה ברמת המודול, כיבוי מהיר

לפי טופולוגיה

מבוסס שנאי

1kW – 10MW

בידוד גלווני, חזק, כבד יותר, יעילות נמוכה יותר (96-97%)

ללא שנאי

1 קילוואט - 250 קילוואט

יעילות גבוהה יותר (98%+), קלה יותר, נדרש ניהול זרם דליפה

H-Bridge

כל הרייטינג

טופולוגיית מיתוג בסיסית, בקרת PWM, פלט גלי סינוס

רב רמות (3 רמות מסוג NPC/T)

10kW – 10MW+

הפסדי מיתוג מופחתים, איכות צורת גל טובה יותר, יכולת מתח גבוהה יותר

לפי מתח כניסה

מתח נמוך

200V – 500V DC

מערכות מגורים, תצורות מיתרים בודדות

מתח בינוני

500V – 1000V DC

מערכות מסחריות, הגבלת 1000V NEC בארה"ב

מתח גבוה

1000V – 1500V DC

קנה מידה שירות, 1500V הופך לסטנדרטי, הפחית את עלויות BOS

לפי פלט

חד פאזי

1 קילוואט - 10 קילוואט

למגורים, 230V/120V, 50/60Hz

תלת פאזי

5kW – 10MW+

מסחרי/תעשייתי, 400V/480V, קשור לרשת

שָׁלָב

פוּנקצִיָה

יישום טכני

שלב קלט DC

מקבל DC משתנה ממערך PV, סינון, הגנה

קבלי מסנן DC, הגנת נחשולי מתח, הגנת קוטביות הפוכה, ניטור מתח כניסה

שלב MPPT

ממקסם את חילוץ הכוח על ידי מעקב אחר מתח/זרם אופטימלי

ממיר Buck-Boost או Boost, הפרעה ותצפית (P&O) או אלגוריתם מוליכות אינקרמנטלית, יעילות מעקב של 99%+

היפוך DC-AC

ממיר DC ל-AC באמצעות מיתוג בתדר גבוה

IGBT או SiC MOSFET H-bridge, בקרת PWM (2-20kHz), בקרת זמן מת

סינון פלט

מסיר הרמוניות בתדר גבוה, מחליק צורת גל

מסנן LCL או LC, נגדי שיכוך, <3% THD

חיבור לרשת

מסתנכרן עם רשת, תאימות לאיכות החשמל

לולאה נעילת שלב (PLL), הגנה נגד איים, בקרת כוח תגובתי

בקרה וניטור

ניהול מערכת, רישום נתונים, תקשורת

בקרת DSP/MCU, Ethernet/WiFi/RS485, ניטור ענן, עדכוני קושחה

בַּקָשָׁה

גודל מערכת

מפרט טיפוסי

דרישות מפתח

מגורים קשור לרשת

3kW - 20kW

חד פאזי, יעילות של 98%, 2 MPPT, ניטור WiFi, 10 שנות אחריות

קומפקטי, שקט, התקנה קלה, כיבוי מהיר (NEC 2017)

היברידית למגורים

5 קילוואט - 15 קילוואט

סוללת 48V, כוח גיבוי, אופטימיזציה של זמן שימוש, מקסום צריכה עצמית

UL 9540 (סוללה), העברה חלקה, פעולה 24/7

גג מסחרי

20kW – 500kW

תלת פאזי, יעילות של 98.5%, 4-12 MPPT, ניטור מיתר, חיי עיצוב של 25 שנים

אמינות גבוהה, תחזוקה מינימלית, ניטור מרחוק

קרקע מסחרית

100 קילוואט - 2 מגה וואט

מרכזי או מיתר, 1500V DC, תקשורת קו מתח, סריקת עקומת IV

תשואה מרבית, אופטימיזציה של O&M, יכולת הסתגלות לשטח

Utility-Scale PV

2MW – 10MW+

ממירים מרכזיים, 1500V, שילוב שנאי MV, יכולת יצירת רשת

LCOE הנמוך ביותר, זמינות של 99%, פונקציות תמיכה ברשת

אחסון אנרגיה

50kW – 5MW

דו כיווני, צמוד DC או צמוד AC, ויסות תדר, גילוח שיא

יעילות הלוך ושוב>90%, זמן תגובה <1 שניות, עמידות רכיבה על אופניים

מחוץ לרשת/מרחוק

1 קילוואט - 100 קילוואט

מבוסס סוללה, אינטגרציה של גנרטור דיזל, ניהול עומסים, מסוגל למיקרוגרייד

אמינות גבוהה, פעולה אוטונומית, סובלנות סביבה קיצונית

טעינת EV

50kW – 350kW

טעינה מהירה DC, יכולת V2G, צפיפות הספק גבוהה, קירור נוזלי

זמן פעולה של 99%, שילוב תשלומים, שירותי איזון רשת

שָׁלָב

פרטי תהליך

נקודות בקרת איכות

מכלול PCB (SMT)

תושבת משטח בצפיפות גבוהה, רכיבי 0201, מעבדי BGA, הלחמה נטולת עופרת (SAC305)

בדיקת AOI, צילום רנטגן ל-BGAs, ICT (בדיקה במעגל), 100% אימות תפקודי

מכלול מודול כוח

חיבור למות IGBT/SiC MOSFET, חיבור חוט (Al/Cu), עטיפה, יישום חומרי ממשק תרמי

התנגדות תרמית <0.5K/W, חיבור תבנית ללא חללים, חוזק משיכת קשר >8g, בדיקת מתח חסימה של 100%

שילוב קבלים DC Link

הרכבה של קבלי סרט, חיבור פס, מזעור ESL/ESR

קיבול ±5%, ESR <1mΩ, עמידה במתח 1.5× מדורג, בדיקת דליפה של 100%

סלילה מגנטית

משרנים בתדר גבוה, ליבות ננו-גבישיות או פריט, חוט ליץ להפחתת אפקט העור

השראות ±10%, אובדן ליבה <2W/kg, בדיקת היפוט 3kV, פריקה חלקית <10pC

הרכבת גוף קירור

שחול אלומיניום או פלטה קרה נוזלית, יישום משחה/רפידה תרמית, בקרת מומנט הרכבה

התנגדות תרמית <0.3K/W, שטוחות <50μm, חלוקת לחץ אחידה

אסיפה סופית

שילוב שלדה, התקנת מאוורר קירור, מודולי תצוגה/תקשורת, רתמת חיווט

המשכיות קרקע <0.1Ω, אימות פינוי/זחילה, סימון מומנט

בדיקת צריבה

פעולה של 48-72 שעות ב-50 מעלות צלזיוס, רכיבה על עומס מלא, רכיבה תרמית

גילוי כשל מוקדם, בדיקת תמותת תינוקות, שיעור כשל <0.5%.

מבחן סופי אוטומטי

מדידת יעילות (IEC 61683), אימות MPPT, בדיקת תפקודי הגנה, תאימות לקוד רשת

100% בדיקה, רישום נתונים, תעודת כיול, מעקב אחר מספר סידורי

רְכִיב

מפרט חומר

תקני ספקים

מאפייני מפתח

מוליכים למחצה כוח

סיליקון IGBT (1200V-1700V, 200A-600A) או SiC MOSFET (1200V, 50mΩ)

IEC 60747-9, JEDEC

תדר מיתוג 2-50kHz, Rds(on) <5mΩ, Tj(max) 175°C, עמיד בפני קצר חשמלי 10μs

נהגי שער

ICs של מנהלי שער מבודדים, בידוד מגנטי או קיבולי

UL 1577, IEC 60747-5

CMTI >100kV/μs, עיכוב התפשטות <100ns, נעילת תת-מתח

קבלים DC Link

סרט פוליפרופילן מתכתי, 400-1500V DC, 100-5000μF

IEC 61071

ESR <1mΩ, ESL <20nH, חיים של 100,000 שעות, ריפוי עצמי

מגנטיקה (משרנים)

ליבות ננו-גבישיות או פריט, חוט ליץ (Cu)

IEC 60404-8, IEC 60317

אובדן ליבה <2W/kg ב-100kHz, Bsat>1.2T, טמפרטורת Curie>200°C

גופי חום

אלומיניום 6063-T5 או נחושת, אנודייז או מצופה ניקל

ASTM B221

מוליכות תרמית 200W/mK, חספוס פני השטח Ra 1.6, עמידות בפני קורוזיה

ממשק תרמי

חומר שינוי שלב או גריז סיליקון, 0.5-3W/mK

ASTM D5470

עמידות תרמית <0.5K·cm²/W, יציבות לטווח ארוך, ללא שאיבה החוצה

בקרת PCB

FR-4 TG170 או high-Tg, 4-12 שכבה, טבילה זהב

IPC-6012, UL 796

Tg >170°C, CTI >600V, בקרת עכבה ±10%

MCUs/DSPs

ARM Cortex-M4/M7 או DSP ייעודי, 100-400MHz

IEC 60730 (בטיחות תפקודית)

מסוגל SIL 2, FPU חומרה, זיכרון ECC, טמפרטורה -40°C עד +85°C

קַרפִּיף

יציקת אלומיניום ADC12 או פלדה, מצופה אבקה

ISO 12944, IEC 60529

דירוג חיצוני IP65, עמידות בפני קורוזיה C3/C4, אימפקט IK08

מחברים

MC4 עבור DC, Harting עבור AC, RJ45 עבור תקשורת

IEC 62852, UL 6703

IP68, רציף 30A, 1000V DC, עמידות UV ל-25 שנים

תֶקֶן

תְחוּם

דרישות ישימות

IEC 62109-1/-2

בטיחות ממירי חשמל לשימוש במערכות חשמל פוטו-וולטאיות

דרישות כלליות (חלק 1) ודרישות מיוחדות לממירים (חלק 2)

IEC 61683

מערכות פוטו-וולטאיות - מזגני חשמל - נוהל מדידת יעילות

מדידת יעילות סטנדרטית, ביצועי MPPT, קריטריוני קבלה

IEC 62116

מהפכים פוטו-וולטאיים המחוברים זה לזה - נוהל בדיקה של אמצעי מניעת איים

אימות הגנה נגד איים

IEC 61727

מערכות פוטו-וולטאיות - מאפייני ממשק שירות

דרישות חיבור לרשת, איכות חשמל

IEC 60068-2

בדיקות סביבתיות

רכיבה תרמית, חום לח, מתח מכני

IEC 61000-6-2/-6-4

חסינות ופליטת EMC

חסינות סביבה תעשייתית, פליטת מגורים/מסחר

קטגוריית מבחן

מבחן ספציפי

קריטריוני קבלה

בטיחות והגנה

קטגוריית מתח יתר, דרגת זיהום, פינוי/זחילה

CAT III/IV, PD2/3, מרווח של 8 מ"מ ב-1000V

הגנה מפני התחשמלות (דירוג IP)

IP20 מינימום (מקורה), IP65 (חוץ)

המשכיות הקרקע

<0.1Ω

התנגדות בידוד

>1MΩ ב-500V DC

ביצועים תרמיים

בדיקת עליית טמפרטורה בעומס מלא

טמפרטורות רכיבים מתחת לגבולות המדורגים, Tj < Tj(max) - 25K

רכיבה תרמית (-40°C עד +85°C, 100 מחזורים)

אין כשל מכני, אין סחיפה של פרמטרים מעל 5%

מדידת יעילות (IEC 61683)

יעילות אירו (η) ב-5%, 10%, 20%, 30%, 50%, 100% עומס

>97% עבור ממירי מחרוזת, >98.5% עבור דגמי פרימיום

יעילות מרבית בנקודת הפעלה אופטימלית

>98% (ללא שנאי), >96% (מבוסס שנאי)

יעילות MPPT

סטטי >99.5%, דינמי >98%

סְבִיבָתִי

חום לח (40°C/93%RH, 96 שעות או 21 ימים)

פונקציונלי לאחר מיזוג, ללא קורוזיה

ערפל מלח (IEC 60068-2-52, חומרה 2)

אין קורוזיה המשפיעה על הבטיחות או התפקוד

חשיפת UV (עבור מתחמים חיצוניים)

אין פגיעה בתכונות מכניות

EMC

פריקה אלקטרוסטטית (ESD) 8kV מגע/15kV אוויר

ללא תקלה, ללא סכנה בטיחותית

חסינות מוקרנת (10V/m, 80MHz-6GHz)

מבצעית במהלך הבדיקה

פליטות שבוצעו (CISPR 11/16)

מגבלות מסוג B למגורים, Class A לתעשייה

תאימות לקוד רשת

נגד איים (IEC 62116)

נסיעה תוך 2 שניות, אזור ללא זיהוי <5%

נסיעה במתח נמוך (LVRT)

הישאר מחובר במהלך ירידת מתח

יכולת כוח תגובתי

אספקת/ספוג VAR לפי הצורך

חוֹמֶר

פריטי בדיקה

תוכנית דגימה

צִיוּד

מודולי IGBT/SiC

מתח חסימה, Rds(on), מאפייני מיתוג, בדיקה ויזואלית

100% בדיקת ATE

נותב עקומה, בודק עכבות תרמית, צילום רנטגן

קבלים קישור DC

קיבול, ESR, ESL, זרם דליפה, גורם פיזור

לכל אצווה + 100% נכנסות

מד LCR, בודק בידוד, גשר AC

ליבות מגנטיות

חדירות, אובדן ליבה, עקומת B-H, סובלנות מימדית

לכל אצווה

מנתח B-H, מנתח עכבות

PCBs

ספירת שכבות, עכבה, יכולת הלחמה, ניקיון יוני

לכל אצווה + בדיקה לדוגמה

CMM, TDR, כרומטוגרפיית יונים

גופי חום

עמידות תרמית, שטוחות, גימור פני השטח, ממדי

לכל אצווה

בודק ממשק תרמי, CMM, פרופילומטר

תַחֲנָה

פרמטרי בקרה

תֶדֶר

שִׁיטָה

מיקום SMT

מיקום רכיב, כיוון, נפח משחת הלחמה

100% AOI

בדיקה אופטית אוטומטית

הלחמה חוזרת

פרופיל טמפרטורה (חימום מוקדם, השרייה, זרימה חוזרת, קירור), שיא 245 מעלות צלזיוס

כל לוח

פרופיל תרמי, בדיקת רנטגן

מכלול מודול כוח

למות לצרף חללים, חוזק קשר חוט, ממשק תרמי

כל מודול

מיקרוסקופיה אקוסטית סורקת, בודק משיכה

הרכבה סופית

ערכי מומנט, ניתוב כבלים, מרחקי מרווח, הארקה

כל יחידה

הרכבה מונחית אוטומטית, ניטור מומנט

טעינת תוכנה

גרסת קושחה, הגדרות פרמטרים, פרוטוקולי תקשורת

100%

תכנות אוטומטי, אימות סכום בדיקה

פריט בדיקה

תֶקֶן

גודל מדגם

דיוק מתח קלט/פלט/זרם

±1% מהקריאה

100%

יעילות במספר נקודות טעינה (IEC 61683)

>97% יעילות יורו

100%

דיוק מעקב MPPT

סטטי >99.5%, דינמי >98%

100%

אימות פונקציית הגנה (OV, UV, OC, OT, תקלת אדמה)

טיול בזמן שצוין

100%

התנגדות בידוד (קלט-פלט, כניסה-אדמה, פלט-אדמה)

>1MΩ @ 1000V DC

100%

עמידות דיאלקטרית (היי-פוט)

2kV AC או 3kV DC, 60 שניות

100%

המשכיות הקרקע

<0.1Ω

100%

זרם דליפה (זרם מגע, זרם מוליך מגן)

<3.5mA AC, <10mA DC

100%

תאימות מראש ל-EMC (פליטה מנוהלת)

מגבלות Class A/B

AQL 1.0

בדיקת צריבה (48 שעות ב-50 מעלות צלזיוס, עומס מלא)

<0.5% שיעור כישלון

100%

שלמות האריזה (צניחה, רטט, גובה)

ISTA 3E, ASTM D4169

למגרש

קטגוריית ציוד

מפרט מכונה

פוּנקצִיָה

יְכוֹלֶת

קווי SMT

בחירה ומקום במהירות גבוהה (ASM SIPLACE, 100,000 CPH)

מיקום רכיב, 01005 עד 50×50 מ"מ

500,000 PCBs לחודש

תנורים מזרימים מחדש

זרימת חנקן ב-10 אזורים (Heller, Rehm)

הלחמה נטולת עופרת, בקרת פרופיל ±2°C

300,000 PCBs לחודש

מכלול מודול כוח

הלחמת ואקום, הדבקת חוטים (K&S, ASM)

חיבור מודול IGBT/SiC, חיבור קולי

50,000 מודולים לחודש

בדיקות אוטומטיות

מערכות ATE (Chroma, NH Research)

100% מבחן פונקציונלי, יעילות, הגנה

10,000 יחידות ליום

חדרי צריבה

תאי איכות סביבה (ESPEC, Weiss)

48-72 שעות צריבה, רכיבה תרמית

5,000 יחידות בו זמנית

בדיקת EMC

תא אנכואי 3 מ'/10 מ', בוצע במעבדת EMI

בדיקת תאימות ואישור מראש

50 יחידות לשבוע

בדיקות סביבתיות

הלם תרמי, תרסיס מלח, UV, בדיקת IP

IEC 60068-2, תאימות ל-IEC 60529

100 יחידות לשבוע

קטגוריית מוצרים

קיבולת חודשית

זמן אספקה ​​סטנדרטי

יכולת הזמנה דחופה

ממירי מיתרים למגורים (3-10kW)

10,000 יחידות

4-5 שבועות

5 ימים

ממירי מיתרים מסחריים (20-150kW)

5,000 יחידות

4-5 שבועות

7 ימים

ממירים מרכזיים (500kW-3MW)

500 יחידות

6-8 שבועות

3 שבועות

ממירים היברידיים (5-20kW)

30,000 יחידות

4-5 שבועות

7 ימים

מיקרו-ממירים (300-2000W)

200,000 יחידות

2-3 שבועות

5 ימים

מַחלָקָה

כוח אדם

מוּמחִיוּת

אחריות

הנדסת מו"פ

5

מהנדסים

אלקטרוניקת כוח, מערכות בקרה, תוכנה משובצת, ניהול תרמי, שילוב רשתות

פיתוח מוצר חדש, חדשנות טופולוגיה, תיק פטנטים (100+ פטנטים)

הנדסת תהליכים

30 מהנדסים

SMT, הרכבת מודול כוח, בדיקות אוטומטיות, Industry 4.0

אופטימיזציה של ייצור, שיפור תפוקה (>99%), הפחתת עלויות

בדיקה ואימות

25 מהנדסים

IEC 62109, IEC 61683, קודי רשת, EMC, הנדסת אמינות

בדיקת סוגים, ניהול הסמכה, ניתוח כשלים, בדיקות חיים מואצות

הנדסת יישומים

20 מהנדסים

עיצוב מערכות PV, אחסון אנרגיה, שילוב רשתות, O&M

תמיכה טכנית ללקוח, עיצוב מערכת, הזמנה, הדרכה

אבטחת איכות

40 טכנאים

ISO 9001, ISO 14001, IATF 16949, בקרת תהליכים סטטיסטית

ביקורת ספקים, ביקורת תהליכים, מעבדה מטרולוגית, פעולה מתקנת
