ספק אביזרי MCB עמיד

קָטֵגוֹרִיָה

סוג אביזר

פוּנקצִיָה

מפרט טכני

הפעלה מרחוק

Shunt Trip (ST)

מעידה מרחוק באמצעות אות מתח חיצוני

AC: 24V, 110V, 230V, 415V; DC: 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), אטום 20VA (AC)/20W (DC); זמן נסיעה <50ms; רוחב: 17.5 מ"מ (מודול אחד)

שחרור תת מתח (UVR)

מעידה אוטומטית כאשר המתח יורד מתחת לסף

איסוף: 0.85×Un; נשירה: 0.35-0.7×UN (35-70% מהדירוג); מונע סגירה אוטומטית; רוחב: 17.5 מ"מ (מודול אחד)

שחרור מתח יתר

ניתוק כאשר המתח חורג מגבולות הבטיחות

בדרך כלל 270-280V AC עבור מערכות 230V; מגן מפני תנאי מתח יתר

מכשיר תפעול מנוע

טעינה חשמלית והפעלה/כיבוי מרחוק

אספקת 230V AC, זמן פעולה של 3-5 שניות, עקיפה ידנית, משוב מיקום

איתות מצב

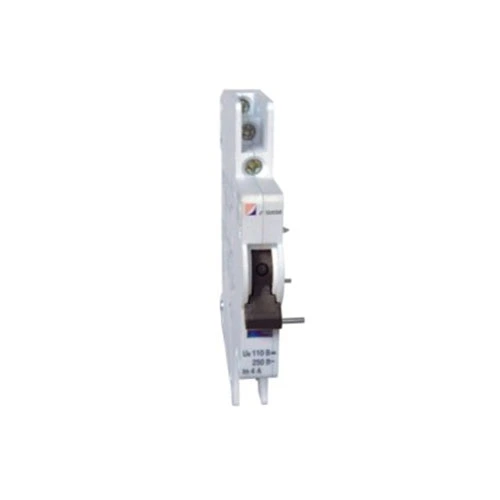

איש קשר עזר (AX)

מציין את מצב המפסק (ON/OFF)

1NO+1NC או 2NO+2NC, 6A ב-230V AC/3A ב-400V AC, מגעי סגסוגת כסף; רוחב: 9 מ"מ (0.5 מודול)

איש קשר אזעקה (AL)

מפסק האותות הופעל עקב תקלה

1NO+1NC, פועל רק בנסיעה אוטומטית (לא כיבוי ידני), להבדיל מעזר; רוחב: 9 מ"מ (0.5 מודול)

קשר איתות תקלה

מציין סוגי תקלות ספציפיים

מבוסס מיקרו-מתג, משולב עם יחידות מעצור אלקטרוניות

בטיחות ואבטחה

חיבור למנעול תליה

נועל את המפסק במצב ON או OFF

מקבל 2 מנעולי תליה עם 4.75 מ"מ צרורות; מונע פעולה בלתי מורשית

ערכת נעילה

מאבטח את החלפת המצב במיקום ספציפי

להליכי נעילה/תיוג תחזוקה (LOTO).

מערכות פסים

פס אוטובוס מסוג פינים

חיבור אספקה ​​חד פאזי או תלת פאזי

אורך 1 מטר, עד 56 מוטות, מדורג 100A, מבודד

פס אוטובוס מסוג מזלג

חלוקת רב קוטבים

עבור תצורות 1P, 2P, 3P, 4P, זמינים מחברים לרוחב

הגנה וזיהוי

כיסויי מסוף

מונע מגע מקרי

IP20 עד IP40, מחסומי פאזה, עיצוב בטוח לאצבע

רצועות סימון

זיהוי מעגל

רצועות 13 מודולים לתיוג, התקנת הצמדה

חכם/תקשורת

עזר אלחוטי

ניטור מצב Bluetooth/WiFi

תואם אפליקציית Tuya, הפעלה עצמית או סוללה, התראות בזמן אמת

רְכִיב

פוּנקצִיָה

פרטים טכניים

סליל אלקטרומגנטי

יוצר שדה מגנטי כאשר הוא מופעל

AC: Inrush 200VA, אטום 20VA; DC: Inrush 200W, אטום 20W; דרגת בידוד F (155°C) או H (180°C)

מנגנון בוכנה

מכה בסרגל מעידה כדי למנגנון שחרור

פלדה מוקשה, קפיץ-חזרה, מהלך 3-5 מ"מ, כוח 2-5N

הַרכָּבָה

התאמה צמודה בצד שמאל של MCB

התקנה ללא כלים, יישור אוטומטי עם מוט מעוף

סִימָן

דגל מכני על פאשיה

חיווי ויזואלי של פעולת הסליל

פָּרָמֶטֶר

מִפרָט

פונקציית בטיחות

מתח איסוף

0.85 × Un (ניתן לסגור את המפסק)

מונע סגירה על מתח לא מספק

מתח נשירה

0.35-0.70 × Un (35-70% מהדירוג)

יציאה אוטומטית על תת-מתח

עיכוב זמן

מיידי או 0.1-3 שניות (סוגים אלקטרוניים)

מונע מעידה מטרד מטבילות רגעיות

חובה רציפה

100% מתח מדורג

סליל מופעל ברציפות במהלך פעולה רגילה

רוֹחַב

17.5 מ"מ (מודול אחד)

הרכבה סטנדרטית על מסילת DIN

תכונה

איש קשר עזר (AX)

איש קשר אזעקה (AL)

מִבצָע

משנה מצב עם מיקום ידית MCB

פועל רק בנסיעה אוטומטית (עומס יתר/קצר חשמלי)

סִימָן

מצב הפעלה/כיבוי

נסיעת תקלות בלבד

תצורת איש קשר

1NO+1NC או 2NO+2NC

תקן 1NO+1NC

דֵרוּג

6A ב-230V AC, 3A ב-400V AC

6A ב-230V AC, 3A ב-400V AC

רוֹחַב

9 מ"מ (0.5 מודול)

9 מ"מ (0.5 מודול)

בַּקָשָׁה

חיווי מצב, שלובים, מעגלי בקרה

אזעקת תקלה, התראת תחזוקה, חיווי נסיעה

בַּקָשָׁה

תצורת אביזרים

דרישות טכניות

הִשׁתַלְבוּת

בתים חכמים למגורים

נסיעת shunt + מודול עזר + אלחוטי

230V AC, WiFi/Bluetooth, אפליקציית Tuya

אוטומציה ביתית, שלט רחוק, ניהול אנרגיה

מבנים מסחריים

UVR + עזר + אזעקה

230V AC, שילוב BMS, ממשק אזעקת אש

מערכת ניהול מבנים, כיבוי חירום

בקרה תעשייתית

נסיעת שואנט + 2×עזר + מפעיל מנוע

24V DC, תאימות PLC, תגובה מהירה (<50ms)

בקרת PLC/DCS, מעגלי בטיחות במכונה

מתקני בריאות

UVR + אזעקה + מנעול

ברמה רפואית, אמינות גבוהה, יכולת LOTO

ניהול צריכת חשמל חיוני, בטיחות תחזוקה

מרכזי נתונים

נסיעת שואנט + אזעקה + מערכת פסים

48V DC, צפיפות גבוהה, הרחבה מודולרית

יחידות חלוקת חשמל (PDUs), ניהול מרחוק

אנרגיה מתחדשת

נסיעת שאנט + שחרור מתח יתר

מערכות 1000V DC, דירוג חיצוני, כיבוי מהיר

מערכות PV סולאריות, אחסון אנרגיה, שילוב אינוורטר

נפט וגז

אביזרים חסיני פיצוץ + UVR

מוסמך ATEX/IECEx, טרופי

מערכות כיבוי חירום (ESD), אזורים מסוכנים

תַשׁתִית

מפעיל מנוע + עזר + נעילת מפתח

400V AC, כבד, 50,000 חיי מחזור

מערכות SCADA, מרכזי שליטה מרחוק

שָׁלָב

פרטי תהליך

נקודות בקרת איכות

סליל סליל

חוט נחושת מצופה אמייל (0.1-0.3 מ"מ), סלילה אוטומטית עם בקרת מתח, הספגת לכה ואקום

ספירת סיבובים ±1%, התנגדות DC ±5%, חוזק דיאלקטרי 2kV/1min, התנגדות בידוד >100MΩ

עיבוד שבבי בוכנה

פלדה מגולגלת קר SPCC או מתכות אבקת ברזל, טחינה מדויקת, התקשות (HRC 45-55)

סובלנות ממדים ±0.02 מ"מ, גימור פני השטח Ra 0.8, חדירות מגנטית >5000

צור קשר עם ייצור

הטבעה מכסף ניקל (AgNi 90/10), ריתוק למנשאי נחושת, יצירת גיאומטריה ניגוב

קשיות HV 80-120, התנגדות מגע <50mΩ, חוזק הלחמה >50MPa

דפוס דיור

PA66 GF30 או PBT GF30, הזרקת 280-320 מעלות צלזיוס, מודולריות של 17.5 מ"מ קריטית

סובלנות ממדים ±0.05 מ"מ, אינדקס מעקב >600V, UL 94 V-0, עמידות בחום 160°C

ייצור אביב

פלדת פחמן מחוסמת בשמן SWOSC-V או נירוסטה 301, סלילת CNC, טיפול בחום

חיי עייפות >100,000 מחזורים, קצב קפיצים ±10%, הרפיה <5%

תת-אסיפה

אינטגרציה של סליל-בוכנה-מגע, התאמת מהלך, בדיקת מנגנון הצמד

מתח פעולה 0.85-1.1×Un, כוח יציאה 2-5N, זמן תגובה <50ms

כיול סופי

אימות מתח איסוף/נשירה (UVR), מדידת זמן פעולה (טריפ שאנט), התנגדות למגע

100% בדיקה אוטומטית, רישום נתונים, קידוד QR למעקב

רְכִיב

מפרט חומר

תקני ספקים

מאפייני מפתח

חוט סליל

חוט נחושת מצופה אמייל Class F (155°C) או Class H (180°C)

IEC 60317, NEMA MW 35

מתח פירוק >2kV, יכולת הלחמה 390°C/2s, גמישות

ליבה מגנטית

למינציות מפלדת סיליקון (0.35-0.5 מ"מ) או ברזל מוצק

IEC 60404-8, JIS C 2552

חדירות גבוהה, כפייתיות נמוכה, תכונות מגנטיות עקביות

בוכנה/אבזור

SPCC פלדה מגולגלת קרה או אבקת ברזל (Fe-99%)

JIS G 3141, MPIF Standard 35

HRC 45-55, גימור משטח Ra 0.8, עמידות בפני קורוזיה

אנשי קשר

כסף-ניקל (AgNi 90/10) או תחמוצת כסף-קדמיום (AgCdO)

ASTM B152, IEC 60368

מוליכות >90% IACS, עמידות בפני שחיקת קשת, נגד ריתוך

צור קשר עם ספרינגס

נחושת בריליום (CuBe2 C17200) או נירוסטה 301

ASTM B196

חיי עייפות מעל 100,000 מחזורים, לחץ עקבי, עמידות בפני קורוזיה

דִיוּר

PA66 GF30 (30% סיבי זכוכית) או PBT GF30

IEC 60664-1, UL 94 V-0

אינדקס מעקב >600V, עמידות בחום 160°C, חוזק פגיעה >7 kJ/m²

תפס מסילה DIN

פלדת קפיצית 65Mn או נירוסטה 304, מצופה אבץ

GB/T 1222, ISO 3506

כוח מהדק 50-100N, עייפות של 10,000 מחזורים, עמידות בפני קורוזיה

טרמינלים

פליז C36000 או נחושת C11000 עם ציפוי פח (5-8μm)

ASTM B16/B187

צפיפות זרם 1.0-1.5 A/mm², עמידה במומנט 1.5-2.5Nm

תֶקֶן

תְחוּם

דרישות ישימות

IEC 60898-1

מפסקי חשמל למתקנים ביתיים ודומיהם

תקן בסיס עבור MCBs, תאימות אביזרים

IEC 60947-5-1

התקני מעגל בקרה ורכיבי מיתוג

דירוגי מגעי עזר, סיבולת חשמלית, סימוני מסוף

IEC 60947-2

מתג מתח נמוך - מפסקי חשמל

ביצועי שאנט טיול/UVR, קואורדינציה

EN 60898-1 / EN 60947-5-1

גרסאות הרמוניות אירופאיות

סימון CE, גישה לשוק האיחוד האירופי

קטגוריית מבחן

מבחן ספציפי

קריטריוני קבלה

סיבולת חשמלית

10,000 פעולות בזרם נקוב (AC-15/DC-13)

בלאי מגע <50%, ללא ריתוך, פעולה עקבית

סיבולת מכנית

100,000 פעולות ללא עומס

<5% סחיפה של פרמטרים, ללא כשל מכני

מאפיינים דיאלקטריים

2kV AC/1min (מעגלי בקרה), דחף 4kV

בלי התמוטטות, בלי הבזק

עליית טמפרטורה

פעולה רציפה במתח/זרם נקוב

סליל ≤85K (Class F), מסופים ≤80K

הלם ורטט

IEC 60068-2-27 (הלם), IEC 60068-2-6 (רעידות)

ללא פעולת שווא, ללא נזק, פונקציונלי לאחר בדיקה

סְבִיבָתִי

חום לח (IEC 60068-2-30), חום קר ויבש

פונקציונלי לאחר מיזוג, ללא קורוזיה

EMC

חסינות בפני הפרעות מנוהל/מוקרן

פעולה ללא מטרד, EN 60947-5-1

חוֹמֶר

פריטי בדיקה

תוכנית דגימה

צִיוּד

חוט מצופה אמייל

קוטר, מתח פירוק, התארכות, יכולת הלחמה

AQL 0.65

מיקרומטר, בודק דיאלקטרי, מכונת מתיחה

פלדה מגנטית

חדירות, אובדן ליבה, ציפוי בידוד

לכל אצווה

מסגרת אפשטיין, בודק גיליון בודד

אנשי קשר כסופים

טוהר, קשיות, צפיפות, סובלנות ממדית

לכל אצווה

ספקטרומטר, בודק קשיות, CMM

גרגירי פלסטיק

תכולת זכוכית, צמיגות, לחות, דליקות

לכל אצווה

מד זרימת נמס, מכשיר DSC, UL 94

פלדה קפיצית

חוזק מתיחה, עמידות בפני עייפות, היווצרות

לכל אצווה

מכונת מתיחה, בודק עייפות

תַחֲנָה

פרמטרי בקרה

תֶדֶר

שִׁיטָה

סליל מתפתל

ספירת סיבובים, מתח, התנגדות, בידוד

כל יחידה

סלילה אוטומטית עם משוב, מד אוהם

עיבוד בוכנה

סובלנות מידות, גימור פני השטח, קשיות

כל 100 יחידות

CMM, פרופילומטר, בודק קשיות

צור קשר עם הרכבה

יישור, לחץ, התנגדות, איכות הלחמה

כל 100 יחידות

מד כוח, מיקרו-אוהםמטר, XRF

יציקת דיור

טמפרטורה, לחץ, דיוק ממדי

כל מחזור

ניטור SCADA, תרשימי SPC

תת הרכבה

מתח הפעלה, שבץ, זמן תגובה

כל יחידה

ספסל בדיקה אוטומטי, רישום נתונים

פריט בדיקה

תֶקֶן

גודל מדגם

טווח מתח הפעלה

0.85-1.1×Un (איסוף), >0.2×Un (נשירה עבור UVR)

100%

זמן תגובה (נסיעת shunt)

<50ms במתח נקוב

100%

התנגדות למגע

<50mΩ (עזר), <100mΩ (אזעקה)

100%

עמיד במתח דיאלקטרי

2kV AC/1 דקות

100%

התנגדות בידוד

>100MΩ @ 500V DC

100%

פעולה מכנית

10 מחזורים, חלק, ללא הידבקות

100%

תאימות ל-Snap-fit

שילוב עם מסגרת MCB ייעודית

100%

בדיקה ויזואלית וממדית

מודולריות של 17.5 מ"מ, מסמנת קביעות

100%

דגימת סיבולת חשמלית

1,000 פעולות בעומס מדורג

AQL 1.0

שלמות האריזה

בדיקת נפילה, רטט (ISTA 3A)

למגרש

קטגוריית ציוד

מפרט מכונה

פוּנקצִיָה

יְכוֹלֶת

סליל סליל

מכונות ליפוף CNC (Nittoku/Marsilli) עם בקרת מתח

ייצור סליל מדויק

20,000 סלילים ליום

הטבעה ועיצוב

מכבש מתקדם של 60 טון (ברודרר)

הטבעת מגע, יצירת קפיץ

30,000 רכיבים ליום

הזרקה

מכבש תרמופלסטי 80 טון (ארבורג)

דיור, מארזים, תפסי מסילת DIN

10,000 דיור ליום

אוטומציה של הרכבה

תאים רובוטיים (ABB/Fanuc) עם מערכות ראייה

הרכבה משנה, כיול, בדיקה

5,000 אביזרים ליום לקו

ציוד בדיקה

ספסל בדיקה אוטומטי לאביזרים

מאפייני הפעלה, תזמון, סיבולת

1,000 יחידות לשעה

בודק סיבולת מכני

אימות של 100,000 מחזורים

200 יחידות בו זמנית

תא בדיקה של EMC

בדיקת חסינות/פליטה

100 יחידות ליום

קטגוריית מוצרים

קיבולת חודשית

זמן אספקה ​​סטנדרטי

יכולת הזמנה דחופה

Shunt Trips (כל המתחים)

50,000 יחידות

4-5 שבועות

3 ימים

שחרור מתח תת-מתח

20,000 יחידות

4-5 שבועות

3 ימים

אנשי קשר עזר

10,000 יחידות

4-5 שבועות

3 ימים

אנשי קשר אזעקה

50,000 יחידות

4-5 שבועות

3 ימים

התקני הפעלה של מנוע

50,000 יחידות

4-5 שבועות

5 ימים

מערכות פסים

1,000 מטר

4-5 שבועות

3 ימים

מַחלָקָה

כוח אדם

מוּמחִיוּת

אחריות

הנדסת מו"פ

5

 מהנדסים

עיצוב אלקטרומגנטי, פיזיקת קשר, אינטגרציה של IoT, תקשורת אלחוטית

פיתוח אביזרים חדשים, תכונות חכמות, תיק פטנטים (30+ פטנטים)

הנדסת תהליכים

15 מהנדסים

אוטומציה של סלילת סליל, הטבעה מדויקת, יציקת פלסטיק, ייצור רזה

אופטימיזציה של ייצור, שיפור תפוקה (>99%), הפחתת עלויות

בדיקה ואימות

12 מהנדסים

תאימות ל-IEC 60898/60947, בדיקות סיבולת, EMC, הדמיית סביבה

תיאום בדיקות סוגים, ניתוח כשלים, ניהול הסמכה

הנדסת יישומים

10 מהנדסים

אינטגרציה של MCB, מערכות בקרה, ממשק BMS/SCADA

תמיכה טכנית ללקוח, עיצוב מערכת, הפעלה

אבטחת איכות

25 טכנאים

ISO 9001, IATF 16949, בקרת תהליכים סטטיסטיים, מטרולוגיה

ביקורת ספק, ביקורת תהליכים, פעולה מתקנת, כיול
