יצרן מפסקים DC באיכות גבוהה

מִיוּן

סוּג

טווח זרם/מתח

מאפיינים מרכזיים

לפי בנייה

זֶרֶם יָשָׁרMCB (מיניאטורי)

2A – 125A, 250V – 1000V DC

הרכבה על מסילת DIN, הגדרות נסיעה קבועות, PV למגורים/מסחריים

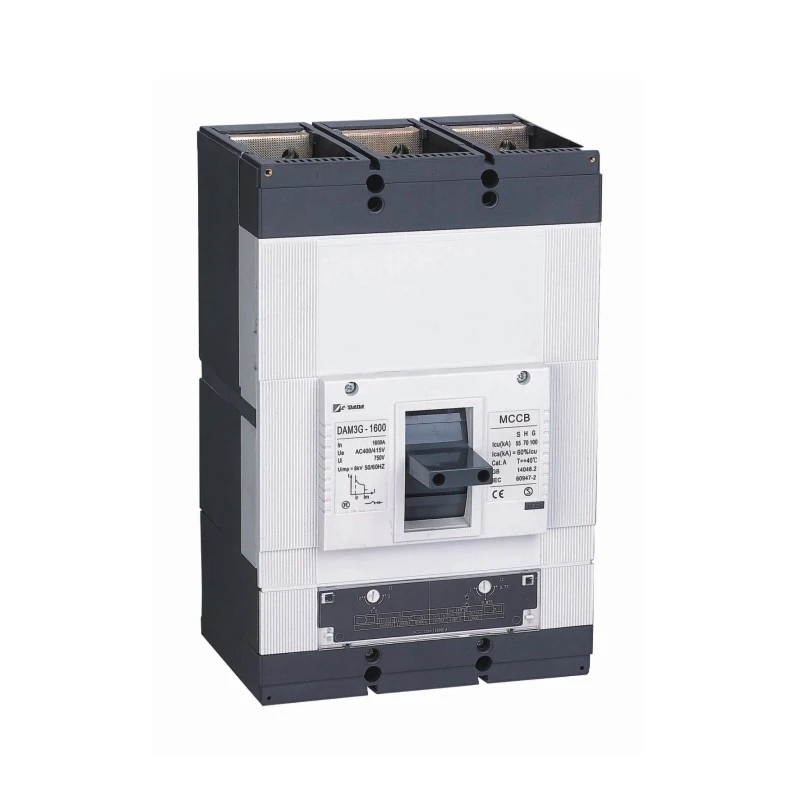

זֶרֶם יָשָׁרMCCB (מארז יצוק)

10A – 2500A, 500V – 1500V DC

יחידות נסיעה מתכווננות, כושר שבירה גבוה, תעשייתי/שימושי

זֶרֶם יָשָׁרACB (מפסק אוויר)

630A – 6300A, 1000V DC

עיצוב משיכה, הגנה אלקטרונית, חלוקת חשמל

מפסק DC של מצב מוצק

100A – 5000A, עד 1500V DC

מבוסס מוליכים למחצה, פעולה <1ms, ללא קשתות, עלות פרימיום

לפי דירוג מתח

מתח נמוך

12V – 250V DC

רכב, ימי, טלקומוניקציה

מתח בינוני (תקן PV)

250V – 1000V DC

מחרוזות PV סולאריות, קופסאות קומבינר, מגורים/מסחר

מתח גבוה

1000V – 1500V DC

PV בקנה מידה שימושי, אחסון סוללה, טעינה מהירה של EV

לפי תצורת קוטב

1-קוטב

250V DC

PV חד-מיתרי, מתח נמוך DC

דו-קוטבי (סדרה)

500V – 750V DC

PV במתח בינוני, חיבור סדרה דו-קוטבי

3-קוטב

750V DC

מערכות DC תלת פאזיות, תעשייתיות מיוחדות

4 מוטות (סדרה)

1000V – 1500V DC

PV במתח גבוה, מתלים לסוללות, תשתית EV

על ידי Trip Technology

תרמית-מגנטית

2A - 800A

עומס דו מתכתי + קצר סולנואיד, חסכוני

אֶלֶקטרוֹנִי

100A - 2500A

מבוסס מיקרו-מעבד, עקומות מתכווננות, תקשורת

מגנטי בלבד

10A - 100A

קצר חשמלי בלבד, הגנת מנוע, פעולה מהירה

פָּרָמֶטֶר

AC Arc

DC Arc

צורת גל נוכחית

סינוסואיד, אפס מעברים כל 10ms (50Hz)

גודל מתמשך, קבוע

מתח קשת

משתנה עם הזרם

יציב, דורש הכחדה מאולצת

הכחדת קשת

טבעי באפס מעבר

נדרשת התארכות מאולצת + קירור

אנרגיית קשת

דופק, ממוצע נמוך יותר

חום מתמשך ומרוכז

בלאי מגע

לְמַתֵן

חמור ללא כיבוי מתאים

פער נדרש

קטן יותר

2-3× גדול יותר עבור מתח שווה ערך

טֶכנוֹלוֹגִיָה

מַנגָנוֹן

בַּקָשָׁה

ביצועים

תקיעה מגנטית

כוח לורנץ F = I × L × B מניע קשת לתוך לוחות מפצלים במהירות 50-200 מ"ש

אוניברסלי עבור DC MCB/MCCB

הנפוץ ביותר, חסכוני, שבירה של 10-20kA

מצנח קשת עם צלחות מפצלות

קשת מחולקת למקטעי סדרה, מקורר, דהיון

סטנדרטי בכל מפסקי DC

רכיב חיוני, ירידת מתח לצלחת 30-50V

מגנטים קבועים

מגנטים של NdFeB (0.1-0.3T) בניצב לנתיב הקשת

DC MCBs קומפקטיים

ללא חשמל חיצוני, יציב בטמפרטורה עד 150 מעלות צלזיוס

סליל נשיפה אלקטרומגנטי

סליל בעל אנרגיה עצמית יוצר שדה פרופורציונלי לזרם התקלה

MCCBs עם זרם גבוה

הכוח גדל עם ההגנה הנוכחית והסתגלנית

הפסקת ואקום

קשת כבויה בוואקום (ללא מדיום מייננן)

DC מתח גבוה, מתמחה

מצוין עבור > 1000V DC, חיים ארוכים, יקר

פיצוץ אוויר

אוויר דחוס מקרר ומותח קשת

תעשייתי בעוצמה גבוהה, מורשת

תחזוקה גבוהה, לעתים נדירות בשימוש בעיצובים מודרניים

מגזר התעשייה

יישום ספציפי

מפרט טיפוסי

דרישות קריטיות

PV שמש (מגורים)

הגנת מיתר, קופסאות קומבינר

10A-32A, 250V-500V DC, 2 קוטבים, עקומה מסוג C

עמידות UV, מארז IP65, 20kA Icu

PV שמש (מסחרי)

קופסת קומבינר ראשית, הגנת אינוורטר

63A-125A, 500V-1000V DC, 4 קוטבים, 10-20kA Icu

אווירה גבוהה (60 מעלות צלזיוס), עמידה בזרם הפוך

PV שמש (תשתית)

מהפך מרכזי, אוסף DC

250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu

תיאום סלקטיבי, ניטור מרחוק

אחסון אנרגיה בסוללה

הגנת מתלה סוללה, אוטובוס DC

125A-630A, 750V-1500V DC, טריפ אלקטרוני, 4 קוטבים

הגנה דו-כיוונית, זרם קצר חשמלי גבוה

טעינת EV

הגנת מטען מהיר DC, ממשק סוללה

200A-400A, 500V-1000V DC, סיבולת גבוהה

פעולה תכופה, פריצה גבוהה, בטיחות SIL 2

מרכזי נתונים

הפצת 380V DC, הגנת UPS

63A-250A, 380V DC, פריצה גבוהה, חדירת אנרגיה נמוכה

זמן השבתה מינימלי, תיאום סלקטיבי

רכבת מתיחה

אספקת מטרו, חשמלית, רכבת DC

1000A-4000A, 750V-1500V DC, DC ACB

סיבולת מכנית גבוהה, עמידות בפני רעידות

ימית/מחוץ לחוף

חלוקת ספינה DC, פלטפורמות ימיות

100A-400A, 500V DC, עמיד בפני קורוזיה

תרסיס מלח, טרופי, מעידה מיותרת

שָׁלָב

פרטי תהליך

נקודות בקרת איכות

צור קשר עם ייצור

קצות מגע מכסף-טונגסטן (AgW 70/30) או נחושת-טונגסטן (CuW 80/20), הלחמה למנשאי נחושת, יצירת גיאומטריה ניגוב

קשיות HV 120-180, עמידות בפני שחיקת קשת, התנגדות מגע <1mΩ, חוזק הלחמה >80MPa

בניית מצנח קשת

לוחות מפצל קרמי (6-15 לוחות בהתאם למתח), רצי קשת פלדה, שילוב מגנט קבוע, גיאומטריה אופטימלית של תא קשת

חוזק דיאלקטרי >3kV, זמן כיבוי קשת <10ms, צפיפות שטף מגנטי 0.15-0.25T

מערכת נשיפה מגנטית

מיקום מגנט קבוע NdFeB (דרגת N52), עיבוד של חלקי קוטב, אופטימיזציה של מעגל מגנטי, פיצוי טמפרטורה

צפיפות שטף ±10% סובלנות, מקדם טמפרטורה -0.1%/°C, עמידות לדה-מגנטיזציה

הרכבת מנגנון

החלפה מהירה/פריצה מהירה, אגירת אנרגיה קפיצית, הצמדה ללא מעידה, קפיצי לחץ מגע

מהירות פתיחת מגע >1.2 מטר לשנייה, סיבולת מכנית 20,000 מחזורים, זמן נסיעה <20ms

כיול יחידת דרך

כיול אלמנט תרמי דו-מתכתי (דיוק ±5%), הגדרת מרווח סולנואיד מגנטי, אימות עקומת זרם-זמן

1.05×אין-נסיעה, 1.25×in-trip <1h, 5×in מיידי, רישום נתונים

בדיקת זרם גבוה

בדיקת הזרקה ראשונית ב-10kA-20kA, אימות הכחדת קשת, מדידת עליית טמפרטורה

אימות יכולת שבירה, בלאי מגע <5% לאחר בדיקה, התאוששות דיאלקטרית

רְכִיב

מפרט חומר

תקני ספקים

מאפייני מפתח

אנשי קשר ראשיים

כסף-טונגסטן (AgW 70/30) או נחושת-טונגסטן (CuW 80/20)

ASTM B702, IEC 60368

עמידות בפני שחיקת קשת גבוהה, נגד ריתוך, מוליכות 45-55% IACS

לוחות קשת מצנח

אלומינה קרמיקה (Al₂O₃ 95%) או סטאטיט

IEC 60672

עמידות בחום >1200°C, חוזק דיאלקטרי >15kV/mm, כיבוי קשת

מגנטים קבועים

NdFeB N52 (ניאודימיום-ברזל-בורון)

IEC 60404-8-1

Remanence 1.48T, כוויה >1000kA/m, טמפרטורה יציבה עד 150°C

חתיכות מוט מגנטי

פלדה דלת פחמן 1008 או פלדת סיליקון

ASTM A1008

חדירות גבוהה, רמננטיות נמוכה, הנחיית שטף מגנטי

מארז יצוק

BMC (DMC-2) thermosetting או PA66 GF30

IEC 60664-1, UL 94 V-0

אינדקס מעקב >600V, עמידות בחום 180°C, בלימת קשת

צור קשר עם ספרינגס

נחושת בריליום (CuBe2) או נירוסטה 301

ASTM B196

חיי עייפות מעל 50,000 מחזורים, לחץ עקבי, עמידות בפני קורוזיה

טרמינלים

נחושת C11000 עם ציפוי פח או כסף

ASTM B187

צפיפות זרם 1.5-2.0 A/mm², עמידות נמוכה במגע, עמידות לחמצון

אלמנטים דו מתכתיים

קומפוזיט פלדה אינקונל/פאסיבי

ASTM B388

קצב הסטייה 0.2 מ"מ/°C, יציבות ±3%, דיוק כיול ±5%

רכיבים אלקטרוניים (עבור יחידות מעידה אלקטרוניות)

PCB בדרגה תעשייתית, חיישני הול, מעבדי ARM

IEC 60721-3-3

-25°C עד +70°C פעולה, EMC Level 3, מסוגל SIL 2

תֶקֶן

תְחוּם

דירוגים ישימים

IEC 60947-2

מתג מתח נמוך - מפסקי חשמל (כולל DC)

תקן אוניברסלי למפסקי DC עד 1500V DC

IEC 60898-2

מפסקי חשמל להפעלת DC (משק בית)

DC MCBs עד 125A, 220V DC (1-קוטב), 440V DC (2-Pet)

IEC 61643-31

SPDs עבור יישומים פוטו-וולטאיים

תיאום הגנת מתח DC עם מפסקים

GB/T 14048.2

תקן לאומי סיני

אישור CCC לשוק סין

קטגוריית מבחן

מבחן ספציפי

קריטריוני קבלה

עליית טמפרטורה

זרם רציף בדירוג In

טרמינלים ≤80K (כסף), ≤65K (חשופים), מארז ≤40K

מאפיינים דיאלקטריים

עמידה בתדר מתח (2.5kV-3.5kV/1min), דחף (8kV)

בלי התמוטטות, בלי הבזק

מאפייני מעידה

עומס יתר: 1.05×In (ללא נסיעה), 1.25×In/1.45×In (נסיעה בגבולות)

זמני מעידה קונבנציונליים לכל עקומה

קצר חשמלי: 5×In, 10×In נסיעה מיידית

פעולה <20ms

ביצועים תפעוליים

מכני: 20,000 מחזורים; חשמל: 10,000 מחזורים

<5% סחיפה של פרמטרים

שבירת מעגל קצר

Icu (אולטימטיבי), Ics (שירות) במתח DC מדורג

הפרעה מוצלחת, ללא ריתוך מגע

זרם עומס DC קריטי

אימות מגבלות זמן קשתות

אין קשתות מוגזמות בטווח המדורג

אימות תקיעה מגנטית

זמן הכחדת קשת, שלמות תא קשת

<10ms משך קשת, ללא פריצת תא

סְבִיבָתִי

חום לח, קור, חום יבש, רטט

פונקציונלי לאחר התניה

חוֹמֶר

פריטי בדיקה

תוכנית דגימה

צִיוּד

טיפים ליצירת קשר עם טונגסטן

צפיפות, קשיות, תכולת כסף, סובלנות ממדי

לכל אצווה

ספקטרומטר, בודק קשיות, CMM

מגנטים של NdFeB

Remanence, כפייה, מקדם טמפרטורה, ציפוי

לכל אצווה

Hysteresisgraph, סליל הלמהולץ

צלחות קרמיקה

חוזק דיאלקטרי, עמידות בפני זעזועים תרמיים, מידות

לכל אצווה

בודק דיאלקטרי, תא הלם תרמי

מנשאי נחושת

מוליכות, קשיות, עובי ציפוי

לכל אצווה

מד מוליכות, מיקרומטר, XRF

פלסטיק טרמוסיסט

תכולת זכוכית, צמיגות, זמן ריפוי, דליקות

לכל אצווה

DSC, מד זרימת נמס, מכשיר UL 94

תַחֲנָה

פרמטרי בקרה

תֶדֶר

שִׁיטָה

הלחמת מגע

טמפרטורה 800-850 מעלות צלזיוס, אווירה, חוזק המפרק

כל 100 יחידות

צמד תרמי, בודק גזירה, מטאלוגרפיה

מיקום מגנט

אימות קוטביות, צפיפות שטף, יישור

כל יחידה

מד שטף, מערכת ראייה

מכלול מצנח קשת

מרווח צלחות, יישור מגנט, גיאומטריית רץ

כל 50 יחידות

מדדי Go/No-go, מיפוי צפיפות השטף

כיול מנגנון

מהירות פתיחה, לחץ מגע, כוח מעידה

כל יחידה

מצלמה מהירה, מד כוח, ספסל אוטומטי

בדיקת יחידת דרך

עקומת זרם-זמן, נסיעה מיידית, פיצוי סביבה

כל יחידה

בודק הזרקה ראשי (10,000A), רישום נתונים

פריט בדיקה

תֶקֶן

גודל מדגם

אימות סימון קוטביות

סימון כיוון נוכחי +/-/נכון

100%

התנגדות למגע

<1mΩ לכל מוט

100%

עמיד במתח דיאלקטרי

2.5kV AC/1 דקה

100%

התנגדות בידוד

>100MΩ @ 500V DC

100%

מאפייני מעידה

אימות 1.05×In, 1.25×In, 5×In, 10×In

100%

פונקציית נשיפה מגנטית

בדיקת הכחדת קשת בזרם נקוב

100%

פעולה מכנית

10 מחזורי ON-OFF, פעולה חלקה

100%

בדיקה ויזואלית וממדית

פינוי, זחילה, סימון קביעות

100%

דגימה בזרם גבוה

אימות קיבולת פריצה (10kA)

AQL 0.65

שלמות האריזה

בדיקת נפילה, רטט (ISTA 3A)

למגרש

קטגוריית ציוד

מפרט מכונה

פוּנקצִיָה

יְכוֹלֶת

צור קשר עם ייצור

תנור הלחמה בוואקום (10⁻³ mbar, 900°C)

הלחמת מגע טונגסטן-כסף

5,000 אנשי קשר ליום

מכלול מגנטים

מיקום מגנט אוטומטי עם זיהוי קוטביות

שילוב מגנט NdFeB, אימות שטף

3,000 אסיפות ליום

הפקת מצנח קשת

לחיצה על לוחות קרמיקה, שריפה, מתכת

ייצור צלחות מפצלות

10,000 צלחות ליום

הרכבת מנגנון

תאים להרכבת עבודה

הרכבה במהירות גבוהה, כיול

2,000 יחידות ליום לקו

ציוד בדיקה

ערכת בדיקת הזרקה ראשונית (קיבולת DC של 20,000A)

אימות נסיעה בזרם גבוה

300 יחידות ליום

תא בדיקת הכחדת קשת (הדמיה במהירות גבוהה)

ניתוח התנהגות קשת, אימות תקיעה

50 יחידות ליום

תא בדיקה סביבתי (טמפרטורה, לחות, רטט)

תאימות ל-IEC 60068-2

100 יחידות ליום

קטגוריית מוצרים

קיבולת חודשית

זמן אספקה ​​סטנדרטי

יכולת הזמנה דחופה

DC MCB 1P/2P (10A-63A, 250V-500V)

200,000 יחידות

4-5 שבועות

5 ימים

DC MCB 4P (63A-125A, 1000V)

100,000 יחידות

4-5 שבועות

7 ימים

DC MCCB (125A-400A, 500V-1000V)

30,000 יחידות

4-5 שבועות

10 ימים

DC MCCB (630A-1600A, 1000V-1500V)

10,000 יחידות

4-5 שבועות

2 שבועות

מתח גבוה DC (1500V+, מיוחד)

בסיס פרויקט

8-12 שבועות

4 שבועות

מַחלָקָה

כוח אדם

מוּמחִיוּת

אחריות

הנדסת מו"פ

5

מהנדסים

פיזיקת קשת DC, הדמיית שדה מגנטי, חומרי מגע, אלקטרוניקת כוח

פיתוח מפסק DC חדש, תיק פטנטים (35+ פטנטים), חדשנות HVDC

הנדסת תהליכים

20 מהנדסים

הלחמה בוואקום, הרכבת מגנטים, עיבוד קרמי, אוטומציה

אופטימיזציה של ייצור, שיפור תפוקה (>98%), אינטגרציה של Industry 4.0

בדיקה ואימות

15 מהנדסים

בדיקת DC זרם גבוה, ניתוח הכחדת קשת, הדמיית סביבה, EMC

תיאום בדיקות סוג (IEC 60947-2), ניתוח כשלים, הסמכה

הנדסת יישומים

12 מהנדסים

עיצוב PV סולארי, מערכות אחסון סוללות, טעינת EV, רשתות DC

תמיכה טכנית ללקוח, עיצוב מערכת, תיאום סלקטיבי

אבטחת איכות

30 טכנאים

ISO 9001, ISO 14001, בקרת תהליכים סטטיסטיים, מעבדה מטרולוגיה

ביקורת ספקים, ביקורת תהליכים, פעולה מתקנת, ניהול כיול
