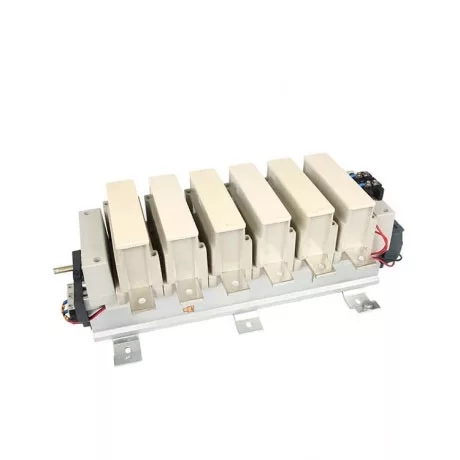

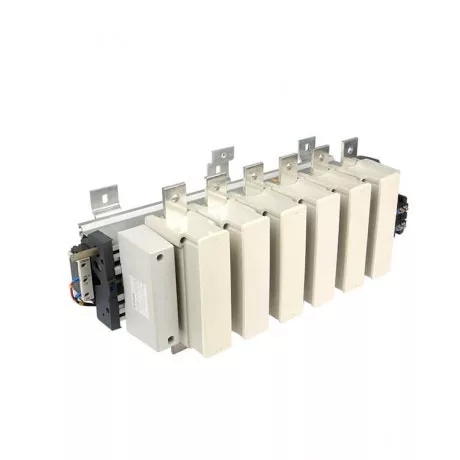

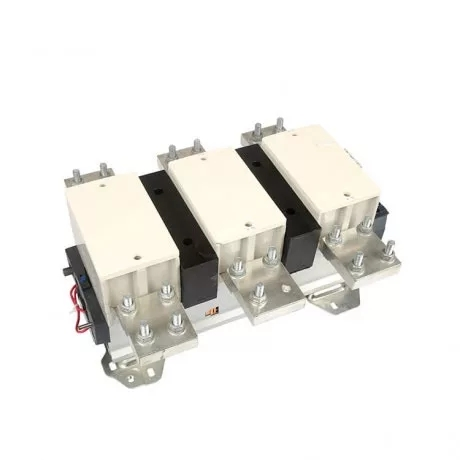

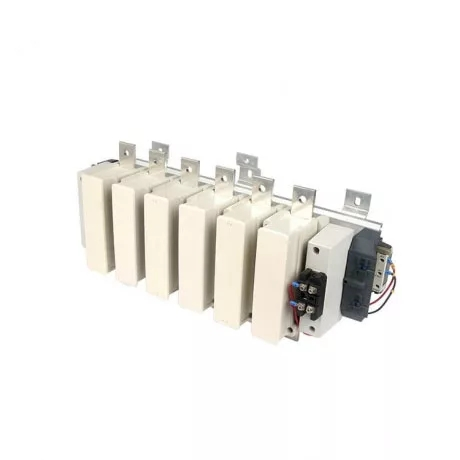

F מגע

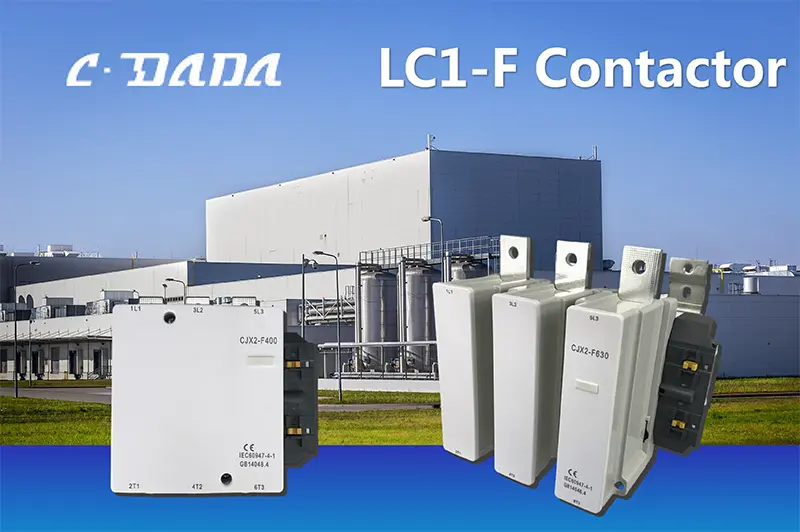

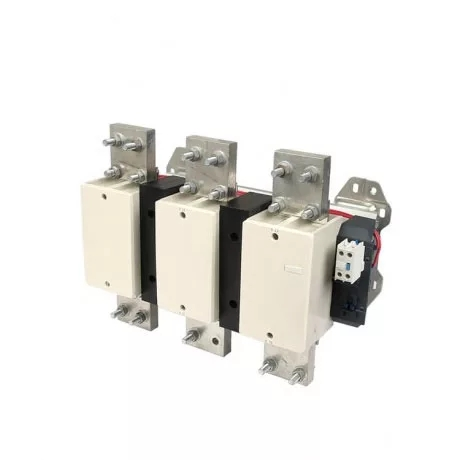

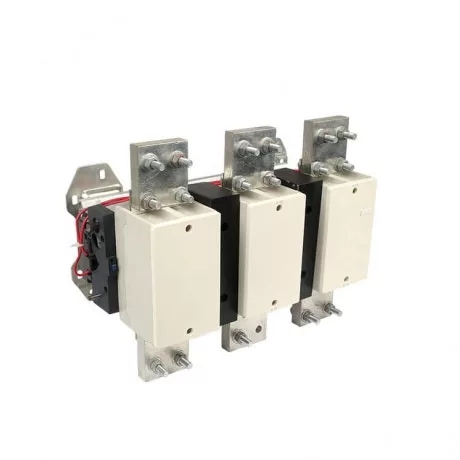

עמוד בדרישות ההספק של מערכות תעשייתיות בקנה מידה גדול עם מגע CDADA LC1-F Series F - מגע AC זרם גבוה שהונדס על ידי הספק המקצועי Shanghai DADA Electric CO., LTD. לתקני IEC/EN 60947-4-1. סדרת LC1-F תוכננה לבקרת מנועים כבדים ולמיתוג מתח, תומכת בזרמים תפעוליים מדורגים מ-115A עד 1000A ושולטת במנועי כלוב סנאי תלת-פאזיים עד 500kW (ב-380–415V, AC-3 הפעלה) או 670kW ב-690kW.

זמין בתצורות של 3 קוטבים או 4 קוטבים, הוא אידיאלי עבור מדחסים, משאבות גדולות, מגרסה, צ'ילרים HVAC, ציוד כרייה ומפעלי טיפול במים. עם דירוגי ניצול AC-3 ו-AC-4, הוא מטפל הן בהתנעת מנוע סטנדרטית והן ביישומים תובעניים כמו חיבור או אינצ'. מאושר עם CE, מדורג לבידוד של 690V, ופועל בטמפרטורות סביבה מ-5°C עד +40°C, מגע CDADA F מספק ביצועים חזקים וידידותיים לתחזוקה אפילו בסביבות קשות עד לגובה של 2000 מטר.

מפרט מפתח

סדרה: F Contactor

מותג: CDADA | יצרן: Shanghai DADA Electric CO., LTD

תקן: IEC/EN 60947-4-1

הסמכה: CE

מוטות: 3P או 4P (ניתן לבחירה בשדה ברוב הדגמים)

זרם תפעולי מדורג (AC-3): 115A – 1000A

בקרת כוח מנוע (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

קטגוריות שימוש: AC-3 (מנוע פועל), AC-4 (חיבור/אינץ')

מתח בידוד מדורג: 690V AC

טמפרטורת סביבה: -5°C עד +40°C

גובה: ≤ 2000 מ'

הרכבה: אנכית ±5°, קטגוריית הרכבה III

מתחי סליל (AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

זרם חימום קונבנציונלי מרבי (AC-1): עד 1200A

גיליון נתונים טכניים

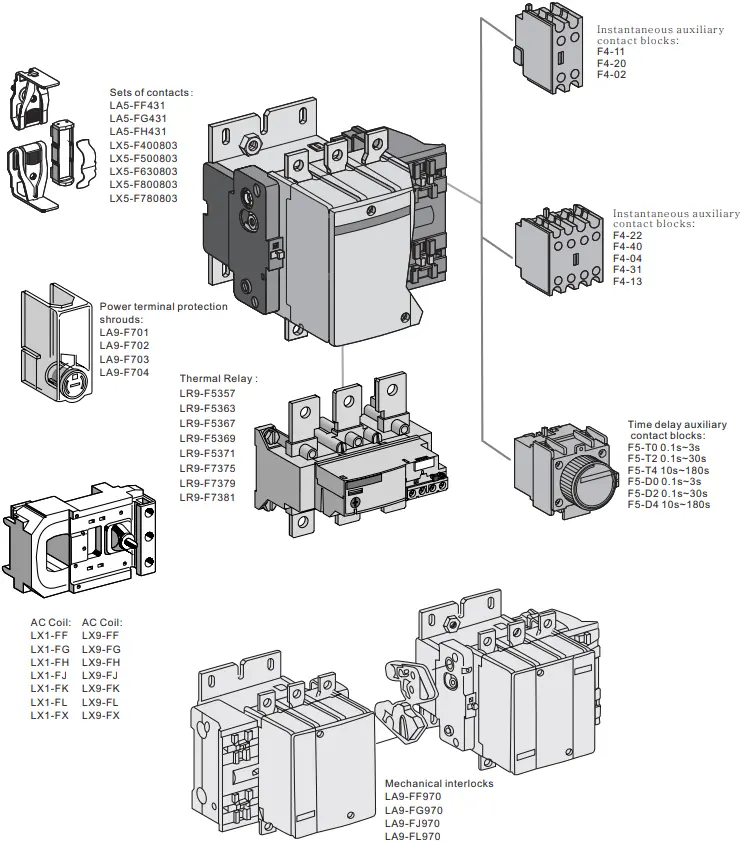

אביזרים

מדוע לבחור ב-CDADA F Contactor?

★ ביצועים כבדים אמיתיים

מטפל במנועים של עד 1000A ו-500kW+ - מושלם עבור כרייה, נפט וגז, מפעלי פלדה ותשתיות עירוניות.

★ תאימות מתח גלובלית

מגוון רחב של אפשרויות סליל AC (כולל 415V, 480V, 600V) מבטיח אינטגרציה חלקה בפרויקטים אירופיים, צפון אמריקה, מזרח תיכוניים ואפריקאים.

★ AC-4 מדורג למחזורים תובעניים

בניגוד למגעים בסיסיים, LC1-F עמיד בפני נסיעה לאחור, בלימה ובריצה תכופים - קריטיים עבור מנופים, מעליות ומחלצים.

★ גמישות 4 קוטבים

החלף ניטרלי בעת הצורך - אידיאלי עבור מערכות TT, מערכות גנרטורים או עומסים תעשייתיים רגישים.

★ ניהול תרמי וקשת חזק

תאי קשת אופטימליים ומגעים בעלי מוליכות גבוהה מבטיחים חיים חשמליים ארוכים ויצירת חום נמוך בעומס מתמשך.

★ OEM & Panel Builder מוכן

תואם להרכבה סטנדרטית של מסילת DIN או בורג, ומשתדך בצורה מושלמת עם ממסרי עומס תרמי של CDADA לפתרונות מלאים של מתנע מנוע.

★ אנו משקיעים באופן רציף במחקר ופיתוח, עוקבים אחר סטנדרטים ומגמות שוק גלובליות ומשתפים פעולה עם מומחים בתעשייה כדי לשדרג את סל המוצרים שלנו.

יישומים אופייניים

בקרת מנוע גדולה: מגרסה, טחנת כדורים, משאבות צנטריפוגליות

אנרגיה ושירותים: מפעלי מים/שפכים, תחנות עזר לתחנות כוח

HVAC: צ'ילרים תעשייתיים, מגדלי קירור

טיפול בחומרים: מסועים, מעליות דליים

ימית וחוף: מערכות מנוע ספינה

מקורות מתחדשים: הידרו שאוב, מערכות הזנת ביומסה

שאלות נפוצות (שאלות נפוצות)

ש1: מה ההבדל בין מגעים מסדרת D ו-F?

A1:

● סדרת D (לדוגמה, LC1-D): לשימוש קל עד בינוני (עד 95A / 45kW).

● סדרת F (LC1-F): לשימוש תעשייתי כבד (115A–1000A / 55kW–500kW+). ← סדרת F יש מרווחי מגע גדולים יותר, מצנחי קשת מחוזקים, ועמידות גבוהה יותר לזמן קצר.

ש 2: האם אני יכול להשתמש במגע 4P F כדי להחליף נייטרלי?

A2: כן. גרסת 4 הקוטבים מאפשרת ניתוק בו-זמני של כל 3 הפאזות + ניטרלי - נדרש ביישומי בטיחות או בידוד מסוימים (למשל, החלפת גנרטור).

ש 3: האם עדיין יש צורך בממסר עומס יתר?

A3: בהחלט. המגע רק מחליף חשמל - הוא אינו מגן מפני עומס יתר או אובדן פאזה. התחבר תמיד עם ממסר עומס יתר תרמי או אלקטרוני להגנה על המנוע.

ש 4: מה המשמעות של "מדורג AC-4" בפועל?

A4: זה אומר שהמגע יכול להתמודד בבטחה עם סתימת מנוע (בלימה לאחור) וסגירה (התפרצויות קצרות) - נפוץ בהנפות, בלחיצות ובמיקסרים. זה גורם לנחשולי זרם גבוהים; דירוג AC-4 מבטיח עמידות במגע.

ש 5: מדוע לבחור ב-CDADA F Contactor על פני מותגים גלובליים?

A5: CDADA מציע:

● תאימות אמיתית לתקן IEC 60947-4-1 עם תיעוד בדיקה

● תמחור תחרותי מבלי להתפשר על מגעים מסגסוגת כסף או דיכוי קשת

● טווח מתח סליל מלא עבור יצוא גלובלי

● מדגם מהיר ומשלוח בתפזורת מסין

● תמיכת OEM: תיוג מותאם אישית, אריזה וקבצים טכניים (הצהרת CE, דיאגרמות חיווט)
