אMCCB עם הגנה מפני נזילהמשלב פונקציות קונבנציונליות של מפסק מעגל יצוק עם הגנת זרם שיורי בפתרון אחד מתואם. עבור מבנים מסחריים, מתקנים תעשייתיים, יצרני ציוד וקבלני חשמל, זה יכול לתת מענה לאתגר נפוץ: הגנה על מעגל חשמל מעומסי יתר וקצרים תוך זיהוי זרם דליפה שעלול להיות מסוכן.
המפתח הוא לא רק בחירת מפסק עם יותר פונקציות. ההתקן חייב להתאים למתח המערכת, הזרם הנקוב, תנאי הקצר, תצורת העמודים, הגדרת זרם הדליפה, סביבת ההתקנה ודרישות התיאום. מדריך זה מסביר כיצד הטכנולוגיה פועלת, באילו בעיות היא מטפלת, ובמה הקונים צריכים לאמת לפני שמציינים MCCB עם הגנה מפני דליפה.
תוֹכֶן הָעִניָנִים
- 1. מהו MCCB עם הגנה מפני דליפות?
- 2. כיצד פועלת הגנת נזילה?
- 3. באילו בעיות חשמל זה יכול לטפל?
- 4. למה לשלב MCCB והגנה מפני דליפות?
- 5. היכן משתמשים ב-MCCB עם הגנה מפני דליפות?
- 6. מה קונים צריכים לבדוק לפני הבחירה?
- 7. פרמטרים מרכזיים מוסברים
- 8. MCCB עם הגנה מפני דליפות לעומת התקני הגנה נפרדים
- 9. שיקולי התקנה ותחזוקה
- 10. Shanghai DaDa Electric Co., Ltd ופתרונות הגנה מפני דליפות
- 11. שאלות נפוצות
- 12. מסקנה
1. מהו MCCB עם הגנה מפני דליפות?
מפסק מעגל יצוק, הנקרא בדרך כלל MCCB, נועד להגן על מעגלים חשמליים במתח נמוך מפני תנאים כמו עומס יתר וקצר חשמלי. בניגוד למתג מגן בסיסי, ניתן לבחור MCCB על פני מגוון רחב של דירוגים נוכחיים ויכולות פסיקה, מה שהופך אותו למתאים למערכות הפצה מסחריות ותעשייתיות.
אMCCB עם הגנה מפני נזילהמוסיף זיהוי זרם שיורי או דליפת אדמה לפונקציות ההגנה הקונבנציונליות הללו. כאשר מזוהה זרם דליפה חריג ומגיע לרמת ההפעלה המוגדרת, מנגנון ההגנה יכול ליזום נסיעה ולנתק את המעגל המושפע.
שילוב זה שימושי במיוחד כאשר מעצבי חשמל רוצים שכבות הגנה מרובות מבלי ליצור סידור פאנל מסובך שלא לצורך. מוצרים מסחריים זמינים כפתרונות MCCB-plus-residual-stream משולבים או כ-MCCBs בשילוב עם מודולי זרם שייר תואמים. IEC 60947-2 כולל דרישות למפסקים המשלבים הגנה מפני זרם שיורי, בעוד שהיצרנים עשויים לספק תצורות וטווחי התאמה שונים.
2. כיצד פועלת הגנת נזילה?
במעגל חשמלי בריא, הזרם הזורם דרך המוליכים היוצאים צריך להתאים כראוי לזרם החוזר דרך המעגל. מצב דליפה מתרחש כאשר חלק מהזרם לוקח נתיב לא מכוון, כגון באמצעות הידרדרות בידוד, ציוד מחובר או אדם המגע עם חלק נמרץ.
הגנת דליפה מנטרת את הזרם השיורי הקשור לחוסר איזון זה. אם זרם השייר הנמדד חורג מסף ההפעלה המוגדר של המכשיר, מערכת ההגנה שולחת אות יציאה למנגנון MCCB.
בהתאם לעיצוב המוצר, הגנת דליפה עשויה לספק זרם הפעלה שיורי מתכוונן, עיכוב זמן, פונקציונליות בדיקה, חיווי אזעקה או פונקציות ניטור אחרות. מוצרים מסחריים להגנה מפני דליפות MCCB מוכיחים שהגדרות רגישות והשהייה יכולות להשתנות באופן משמעותי בהתאם ליישום המיועד.
מדוע זה שונה מהגנה מפני עומס יתר?
הגנת עומס יתר והגנה מפני דליפות מגיבים לבעיות שונות. מעגל עמוס יתר על המידה עלול לשאוב זרם מופרז מכיוון שמחוברים עומסים רבים מדי או מכיוון שציוד פועל מעבר לקיבולת המיועדת שלו. אולם תקלת דליפה נוגעת לבריחה של זרם מהנתיב המוליך המיועד לו.
לכן, הגדלת יכולת ההגנה מפני עומס יתר אינה מספקת באופן אוטומטי הגנה מתאימה מפני דליפה. יש לקחת בחשבון את שתי הפונקציות בנפרד בעת תכנון מערכת חלוקת חשמל.
3. באילו בעיות חשמל זה יכול לטפל?
ציוד חשמלי המשמש במפעלים, מבנים מסחריים ופרויקטים של תשתית עשוי לפעול לתקופות ארוכות בתנאים תובעניים. לחות, אבק, הזדקנות בידוד, נזק מכני, שגיאות התקנה והידרדרות ציוד יכולים כולם לתרום לנתיבי זרם חריגים.
בידוד פגום או מזדקן עלול ליצור נתיבי זרם לא מכוונים שאולי לא יתנהגו כמו קצר חשמלי רגיל.
הגנת זרם שייר יכולה לסייע באיתור מצבי דליפה הדורשים ניתוק מהיר של המעגל.
שילוב פונקציות הגנה יכול לפשט את הסידור בהשוואה לשימוש במספר רכיבים עצמאיים.
רמת ההגנה בפועל תלויה במערכת החשמל המלאה, תצורת המכשיר ותנאי ההתקנה. לכן יש להתייחס ל-MCCB עם הגנה מפני נזילה כחלק אחד מתכנית הגנה מהונדסת כהלכה ולא כפתרון אוניברסלי לכל סכנה חשמלית.
4. למה לשלב MCCB והגנה מפני דליפות?
עבור פרויקטים חשמליים רבים, האטרקציה העיקרית היא היכולת לתת מענה למספר דרישות הגנה בתוך סידור מכשירים מתואם. זה יכול להיות בעל ערך כאשר שטח הלוח, זמן ההתקנה ותיאום המערכת חשובים.
1. פונקציות הגנה מרובות
התקן מוגדר כהלכה יכול לספק הגנה מפני עומס יתר, קצר חשמלי וזרם שייר בתוך אותה ארכיטקטורת הגנה. זה מקל על המהנדסים לקבוע אסטרטגיית הגנה מוגדרת עבור מזין או מעגל הפצה.
2. עיצוב פאנל יעיל יותר
רכיבי הגנה משולבים או בהתאמה הדוקה יכולים להפחית את הצורך בהתקנים נפרדים, חיווט וסידורי הרכבה. יצרנים של MCCB מוגנים בזרם שייר מדגישים במיוחד התקנה קומפקטית ודרישות מופחתות של רכיבים כיתרונות מעשיים.
3. הגנה מתכווננת
חלק מהמוצרים מספקים ספי זרם שיורי ניתנים להתאמה ועיכובי זמן. זה מאפשר להתאים את סידור ההגנה למעגלים שונים במקום להסתמך על הגדרה אחת קבועה לכל יישום.
4. תכנון מערכת קל יותר
כאשר עומס יתר, קצר חשמלי ודרישות דליפה נחשבות יחד, המהנדסים יכולים להעריך את אסטרטגיית ההגנה המלאה במקום לבחור רכיבים בודדים באופן עצמאי.
5. היכן משתמשים ב-MCCB עם הגנה מפני דליפות?
היישום המתאים תלוי בתכנון החשמלי, בדרישות המקומיות ובמפרט המוצר. אזורי יישום אופייניים כוללים:
- לוחות חלוקה לבניינים מסחריים
- מערכות חלוקת חשמל תעשייתיות
- ציוד לייצור במפעל
- מזיני מנועים ומכונות
- סדנאות ומתקני ייצור
- התקנות תשתיות ושירותים
- ציוד חשמלי הדורש ניטור דליפת אדמה
- מערכות הפצה בהן מקום הפנל מוגבל
- פרויקטים הדורשים הגנת עומס יתר, קצר חשמלי וזרם שייר מתואם
MCCBs נמצאים בשימוש נרחב בהפצה תעשייתית ומסחרית מכיוון שהדירוגים הנוכחיים שלהם ויכולות ההפרעה שלהם יכולים לכסות יישומים מעבר לטווח הטיפוסי של מפסקי מעגלים קטנים.
6. מה קונים צריכים לבדוק לפני הבחירה?
בחירת MCCB עם הגנה מפני דליפה המבוססת רק על זרם נקוב עלולה ליצור בעיות במהלך ההתקנה. הקונים צריכים לספק ליצרן או למהנדס החשמל מידע מערכת מספיק לפני אישור דגם.
- זרם מדורג:קבע את העומס הרציף הצפוי ובחר דירוג זרם מתאים על סמך תכנון המעגל המלא.
- מתח הפעלה:אשר את מתח המערכת והאם המוצר מתאים ליישום AC המיועד.
- מספר מוטות:בדוק אם המערכת דורשת 3P, 4P או תצורה אחרת.
- יכולת קצר חשמלי:ודא את זרם התקלה הפוטנציאלי הזמין וודא שלמפסק יש דירוג מפריע מתאים.
- רגישות לדליפה:קבע את זרם הפעולה השיורי הנדרש עבור אסטרטגיית ההגנה המיועדת.
- עיכוב זמן:שקול אם נדרשת פעולה מיידית או תגובה מושהית לתיאום עם מכשירים במעלה הזרם או במורד הזרם.
- תנאי התקנה:סקור את טמפרטורת הסביבה, המתחם, הלחות, הגובה וגורמים סביבתיים רלוונטיים אחרים.
- תקנים ואישורים:אשר את התקנים והאישורים הנדרשים בשוק היעד.
7. פרמטרים מרכזיים מוסברים
הפרמטרים הבאים חשובים במיוחד כאשר משווים בין מוצרי הגנה מפני דליפות MCCB שונים.
| פָּרָמֶטֶר | למה זה חשוב | מה קונים צריכים לאשר |
|---|---|---|
| זרם מדורג (ב) | מגדיר את רמת הזרם שהמפסק מתוכנן לשאת בתנאים שצוינו. | התאם את המפסק לעומס המעגל ולעיצוב המוליך. |
| מתח מדורג (Ue) | מגדיר את מתח ההפעלה החשמלי עבור היישום. | אשר תאימות למתח המערכת. |
| כושר שבירה | מציין את זרם התקלה שהמפסק יכול להפריע בבטחה בתנאי בדיקה שצוינו. | השווה את דירוג המוצר עם זרם הקצר הזמין. |
| הגדרת זרם דליפה | קובע את רמת הזרם השיורי בה פועלת הגנת הדליפה. | אשר את הרגישות וטווח ההתאמה הנדרשים. |
| עיכוב זמן | יכול לעזור בתיאום הגנה מפני דליפה עם התקני הגנה אחרים. | בדקו האם התגובה הנדרשת היא מיידית או מתעכבת. |
| מספר פולנים | קובע אילו מוליכים מוגנים ומוגנים. | אשר 3P, 4P או תצורה נדרשת אחרת. |
| תקנים | מספק מסגרת לביצועי מוצר ובדיקות. | ודא את הדרישות החלות של חברת החשמל, האזוריות והפרויקטים. |
לדוגמה, מוצרים מסחריים נוכחיים עם הגנת זרם שייר עשויים להציע שילובים שונים של זרם נקוב, תצורת עמודים, מתח הפעלה ויכולת שבירה. יש לבדוק את המפרטים הללו תמיד מול גליון הנתונים של המוצר בפועל במקום להניח מקטגוריית המוצר בלבד.
8. MCCB עם הגנה מפני דליפות לעומת התקני הגנה נפרדים
סידורי הגנה משולבים ונפרדים יכולים להיות מתאימים מבחינה טכנית. התצורה הטובה יותר תלויה בארכיטקטורת החשמל של הפרויקט, דרישות השטח, אסטרטגיית התיאום והעדפות הרכש.
| הִתחַשְׁבוּת | MCCB עם הגנה מפני דליפות | הסדר הגנה נפרד |
|---|---|---|
| פריסת לוח | יכול לספק סידור קומפקטי. | עשוי לדרוש שטח הרכבה נוסף. |
| תִיוּל | יכול להפחית את החיבור בין רכיבי הגנה נפרדים. | עשוי לדרוש חיווט ותיאום נוספים. |
| פונקציות הגנה | עוצב סביב סידור הגנה משולב. | ניתן לבחור פונקציות באופן עצמאי. |
| תַחזוּקָה | פחות רכיבים נפרדים עשויים לפשט את הבדיקה. | ניתן להחליף רכיבים בודדים בנפרד בהתאם לעיצוב. |
| התאמה אישית | תלוי בתצורות מפסק זמינות והגנה מפני נזילות. | יכול להציע גמישות על ידי שילוב של מכשירים שונים. |
הנקודה החשובה היא ששילוב לא אומר אוטומטית התאמה. השילוב שנבחר עדיין חייב לעמוד בדרישות החשמל של המתקן.
9. שיקולי התקנה ותחזוקה
התקנה נכונה חשובה לא פחות מבחירת המפסק הנכון. אפילו MCCB מתוכנן היטב עם הגנה מפני דליפה עשוי שלא לספק את הביצועים המיועדים אם החיווט, סידור ההארקה, ההגדרות או סביבת ההתקנה שגויים.
בדוק את החיווט בזהירות
עקוב אחר תרשים החיווט של היצרן והוראות ההתקנה. מוליכי הפאזה והנייטרלים, במידת האפשר, חייבים להיות מסודרים בצורה נכונה כדי שמערכת זיהוי זרם השייר תפעל כמתוכנן.
ודא את הגדרת הדליפה
אל תניח שהגדרת זרם הדליפה הנמוכה ביותר הזמינה מתאימה אוטומטית. ההגדרה צריכה להתאים לפונקציית ההגנה המיועדת ולמאפיינים החשמליים של המעגל.
שקול סלקטיביות
מערכות הפצה גדולות עשויות להכיל התקני הגנה מרובים. יש לבחון את מאפייני ההפעלה שלהם יחד כדי שתקלה מתאימה במורד הזרם לא תנתק שלא לצורך חלק גדול בהרבה מההתקנה.
ביצוע בדיקות פונקציונליות
כאשר המוצר מספק פונקציית בדיקה, הבדיקה צריכה לפעול לפי הנוהל המומלץ של היצרן והדרישות החלות על ההתקנה. חלק מהתקני זרם שייר מספקים פונקציות בדיקה ותכונות ניטור נוספות.
10. Shanghai DaDa Electric Co., Ltd ופתרונות הגנה מפני דליפות

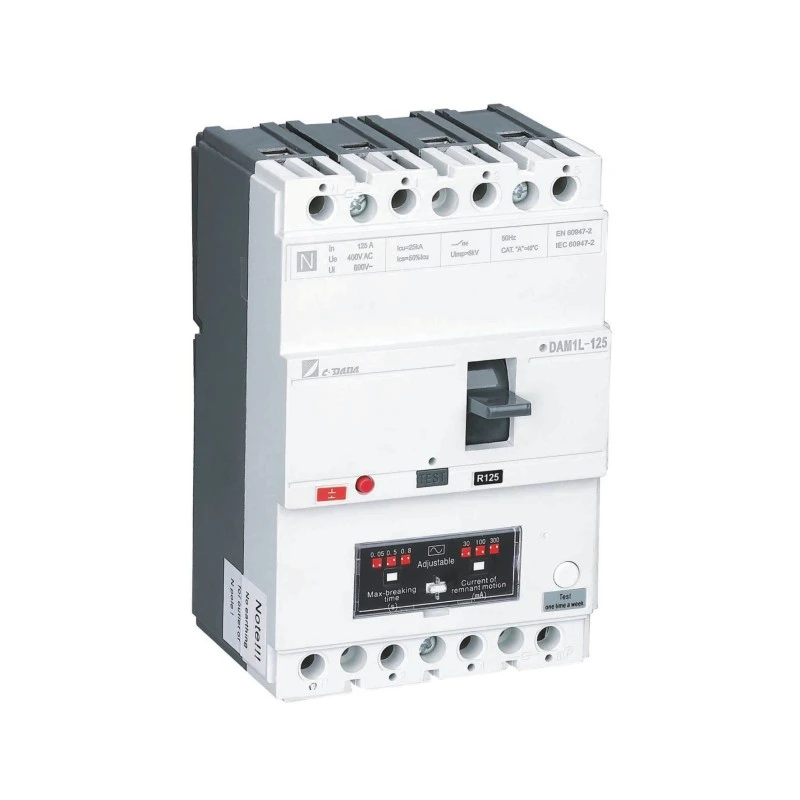

Shanghai DaDa Electric Co., Ltd מספקת פתרונות MCCB המיועדים ליישומים שבהם הגנת מעגלים קונבנציונלית והגנה מפני דליפות צריכים לעבוד יחד. סדרת ה-DAM1L שלה היא דוגמה ל-MCCB עם הגנה משולבת של זרם שייר, המיועד ליישומים הכוללים בניית מערכות חשמל, אתרי תעשייה וסביבות הפצה אחרות במתח נמוך.
מידע המוצר מציין תצורות כגון מבנה ארבעה קוטבים, טווח זרם נקוב רחב והגנה מתכווננת מפני דליפת אדמה. בהתאם לדגם, ניתן להגדיר זרם תפעול דליפה על פני טווח מוגדר, מה שמאפשר להתאים את אסטרטגיית ההגנה ליישומים שונים.
עבור קונים בחו"ל, מפיצים, בוני פאנלים וקבלני חשמל, הגישה השימושית ביותר היא לספק לספק את דרישות הפרויקט לפני בקשת הצעת מחיר. זה עוזר לקבוע אם דירוג הזרם הנדרש, סידור המוט, הגדרת הדליפה, יכולת השבירה וההסמכה זמינים בתצורה המיועדת.
מידע שיש לכלול בחקירה
- זרם נקוב נדרש
- מתח ותדר המערכת
- מספר מוטות
- נדרשת רגישות זרם דליפה
- פונקציית עיכוב זמן נדרשת
- זרם קצר חשמלי צפוי או כושר שבירה נדרש
- סביבת התקנה
- שוק היעד ודרישות הסמכה
- כמות נדרשת
- OEM או דרישות מותאמות אישית, אם רלוונטי
מסירת פרטים אלו בהתחלה יכולה להפוך את התקשורת הטכנית ליעילה יותר ולהפחית את הסיכון לבחירת מפסק שאינו תואם את ההתקנה הסופית.
11. שאלות נפוצות
הגנת דליפה מזהה זרם שיורי שנגרם על ידי נתיב זרם לא מכוון ויכולה ליזום ניתוק מפסק כאשר מגיע לסף ההפעלה המוגדר. הוא נותן מענה למצב שונה מהגנת עומס יתר וקצר חשמלי קונבנציונאלי.
לא. MCCB רגיל מספק פונקציות כגון הגנה מפני עומס יתר וקצר, בעוד שתצורה מוגנת דליפה מוסיפה זיהוי והגנה של זרם שייר.
הגנה מפני דליפות יכולה לסייע בזיהוי נתיבים מסוימים של זרם חריג שעשויים לתרום לסכנות חשמליות. עם זאת, מניעת שריפה תלויה בהתקנה החשמלית המלאה, במצב הציוד, בהגדרות ההגנה ובאמצעי הבטיחות הרלוונטיים.
אין הגדרה אחת המתאימה לכל התקנה. הערך המתאים תלוי במטרת ההגנה, במאפייני המעגל, בציוד ובדרישות החשמל הרלוונטיות. ההגדרה צריכה להיקבע על ידי צוות מוסמך.
תצורת MCCB מתוכננת בדרך כלל סביב פונקציות הגנת מפסקים קונבנציונליות, אך פונקציות ההגנה המדויקות תלויות בדגם הספציפי ובתצורת יחידת הנסיעה. ודא תמיד את התיעוד הטכני של היצרן.
IEC 60947-2 הוא תקן חשוב למפסקי מתח נמוך וכולל דרישות רלוונטיות למפסקים המשלבים הגנה מפני זרם שייר. עשויים לחול גם תקנים אזוריים ודרישות ספציפיות לפרויקט.
כן, ניתן להשתמש בדגמים מתאימים ביישומי הפצה תעשייתיים וציוד כאשר הדירוגים החשמליים, מאפייני ההגנה ומפרטי הסביבה שלהם תואמים את ההתקנה.
ספק את הזרם הנדרש, המתח, הקטבים, יכולת השבירה, הגדרת זרם הדליפה, דרישת השהיית הזמן, תנאי ההתקנה, הכמות ואישור היעד. זה נותן ליצרן מספיק מידע כדי להמליץ על תצורה מתאימה.
12. מסקנה
MCCB עם הגנה מפני דליפה מתייחס לשני תחומים חשובים של הגנה חשמלית: הגנת זרם יתר קונבנציונלי וזיהוי זרם שיורי. על ידי הכנסת פונקציות אלה לפתרון מתואם, זה יכול לעזור לפשט את תכנוני חלוקת החשמל שבהם חשובים בטיחות החשמל, שטח הלוח ותיאום המערכת.
השלב החשוב ביותר הוא להסתכל מעבר לשם המוצר. זרם מדורג, מתח הפעלה, יכולת שבירה, תצורת עמודים, רגישות לדליפה, עיכוב זמן, תנאי התקנה ותקנים ישימים כולם משפיעים על האם MCCB מסוים מתאים לפרויקט.
עבור קונים המעריכים MCCBs מוגנים מפני נזילה עבור מבנים מסחריים, מתקנים תעשייתיים, לוחות הפצה או יישומי OEM, עבודה ישירות מהדרישות החשמליות בפועל היא הדרך האמינה ביותר לזהות תצורה מתאימה.
צריך MCCB עם הגנה מפני נזילה?
אם אתם מוצאים MCCBs עבור פרויקט חשמל חדש, מחליף התקני הגנה קיימים או מפתחים פתרון הפצה מותאם אישית,Shanghai DaDa Electric Co., Ltd.יכול לעזור לך לסקור את המפרטים הנדרשים ואת תצורת המוצר. שתף את המתח, הזרם, מספר הקוטב, דרישות ההגנה מפני דליפות ופרטי היישום שלך כדי לדון בפתרון המתאים.
למפרטי מוצר, דרישות OEM או פניות לפרויקט,פנה אלינועם הדרישות החשמליות ומידע היישום שלך.
