מדריך זה מסביר כיצד פועל מפסק זרם זרם חילופין AC 6kA, מה בעצם המשמעות של דירוג ה-6kA, כיצד עקומות נסיעה B, C ו-D משפיעות על הביצועים וכיצד לבחור את תצורת הזרם והקוטב המתאים. הוא גם מזהה טעויות רכישה נפוצות ומספק רשימת בדיקה מעשית למהנדסים, קבלנים וקונים המעריכים פתרונות MCB מיצרנים כגוןShanghai DaDa Electric Co., Ltd.
תוֹכֶן הָעִניָנִים
- מהו מפסק מעגל זעיר 6kA AC?
- מדוע כושר השבירה של 6kA חשוב?
- כיצד מפסק זרם AC מגן על מעגל?
- אילו פרמטרים טכניים צריכים קונים לבדוק?
- כיצד עקומות טיול B, C ו-D משפיעות על הבחירה?
- היכן משתמשים בדרך כלל במפסקי חשמל מיניאטוריים של 6kA AC?
- אילו בעיות יכול ה-MCB הנכון לעזור למנוע?
- כיצד יכולים קונים לבחור MCB מתאים של 6kA?
- טעויות בחירה נפוצות שיש להימנע מהן
- למה לעבוד עם יצרן MCB מנוסה?
- שאלות נפוצות
- צור קשר עם Shanghai DaDa Electric Co., Ltd.

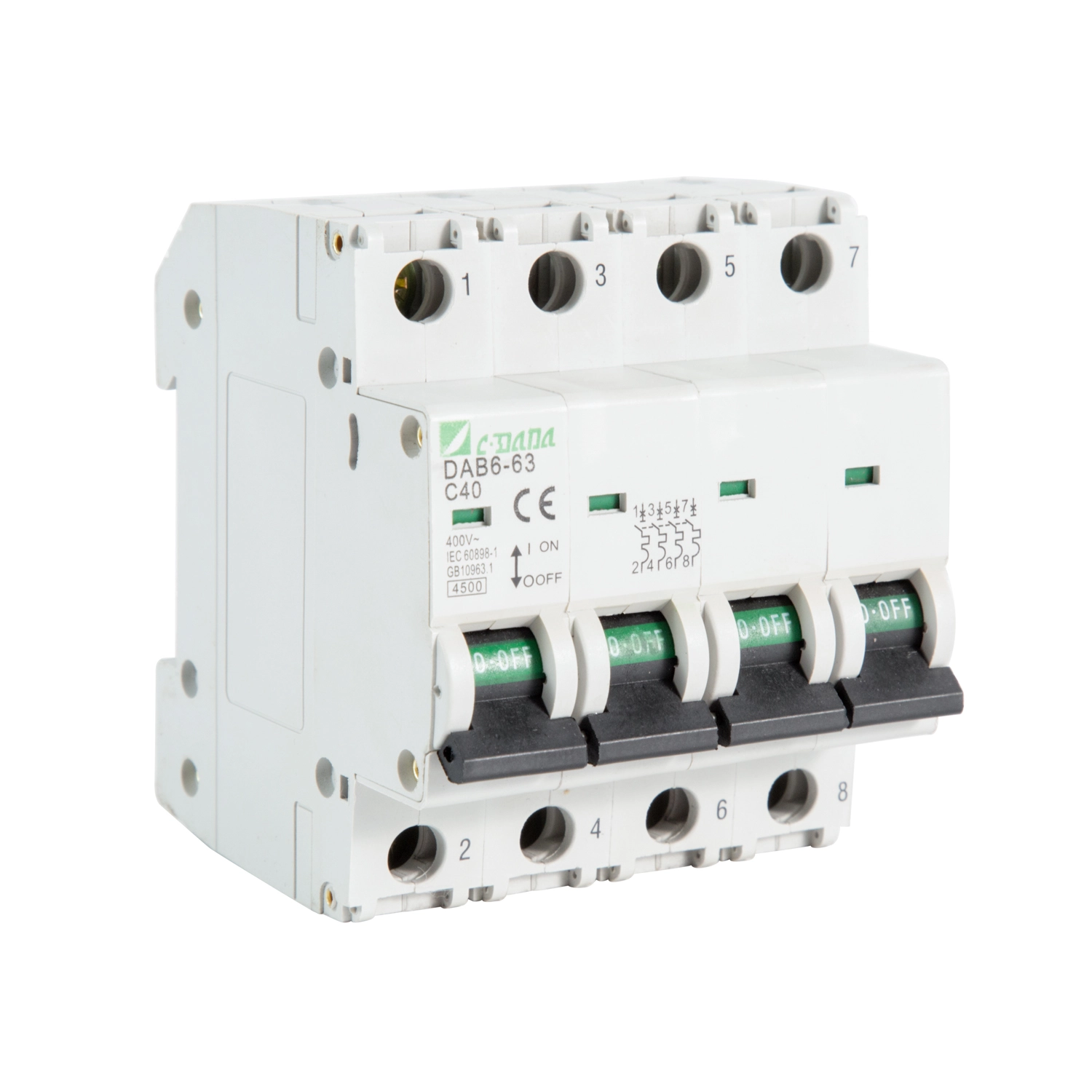

מהו מפסק מעגל זעיר 6kA AC?
מפסק זעיר, הנקרא בדרך כלל MCB, הוא התקן מיתוג מגן שנועד לנתק אוטומטית מעגל חשמלי כאשר מתרחשים תנאי זרם חריגים. שלא כמו נתיך מסורתי, ניתן לאפס MCB בדרך כלל לאחר ניקוי התקלה, מה שהופך אותו לנוח לתפעול ותחזוקה חוזרים.
המונח6kAמתייחס ליכולת שבירת הקצר המדורגת של המפסק בתנאי הבדיקה הרלוונטיים. במילים פשוטות, MCB של 6kA נועד להפריע בבטחה זרם קצר פוטנציאלי של עד 6,000 אמפר כאשר עומדים בדרישות המפורטות.
מוצרים התואמים ל-IEC/EN 60898-1 מציינים בדרך כלל פרמטרים כגון זרם נקוב, מתח נקוב, תדר, יכולת שבירה ומאפייני יציאה מיידית. טווחי MCB מסחריים עשויים להציע דירוגים של 6kA על פני דירוגים נוכחיים שונים ותצורות מוטות.
6kA אינו זרם הפעולה הרגיל של המפסק. MCB 16A, למשל, נועד לשאת את הזרם הנקוב שלו בתנאים מוגדרים, בעוד שהנתון של 6kA מתאר את יכולת הפסקת הקצר שלו. שני המפרטים הללו עונים על שאלות הנדסיות שונות לחלוטין.
מדוע כושר השבירה של 6kA חשוב?
קצר חשמלי יכול לייצר זרמים גבוהים במיוחד בתוך תקופה קצרה מאוד. אם התקן המגן אינו יכול להפריע בבטחה את זרם התקלה הזמין בנקודת ההתקנה שלו, ההשלכות יכולות לכלול נזק חמור למגע, חום יתר, כשל בציוד או קשת חשמלית מסוכנת.
לכן, אין לבחור ביכולת השבירה רק בגלל ש-6kA הוא מפרט זמין נפוץ. יש להעריך את זרם הקצר הפוטנציאלי בנקודת ההתקנה, והמפסק הנבחר חייב להיות בעל יכולת הפסקה נאותה עבור אותה מערכת.
| פָּרָמֶטֶר | מה זה אומר | למה זה חשוב |
|---|---|---|
| 6kA | כושר שבירת קצר חשמלי מדורג | קובע אם המפסק יכול להפריע לרמת זרם התקלה שצוינה בבטחה |
| זרם מדורג (ב) | דירוג נוכחי רגיל של ה-MCB | יש לתאם עם קיבולת המוליך והעומס הצפוי |
| מתח מדורג (Ue) | מתח הפעלה עבור האפליקציה | חייב להיות תואם למערכת החשמל |
| עקומת טיול | מגדיר את טווח הטריפה המגנטי המיידי | מסייע במניעת מעידה מטרד תוך שמירה על הגנת תקלות |
| מספר פולנים | מספר המוליכים שהוחלפו/מוגנים | חייב להתאים לתצורת המעגל |
מפרטי היצרן ממחישים ש-MCB של 6kA זמינים עבור מגוון דירוגי זרם ותצורות מתח, כולל מערכות הפצה נפוצות של 230V ו-400V AC.
כיצד מפסק זרם AC מגן על מעגל?
MCB טיפוסי משלב מנגנוני הגנה תרמית ומגנטית. שתי הפונקציות הללו מטפלות בבעיות חשמל שונות.
- הגנה תרמית:עומס יתר מתמשך מחמם אלמנט דו מתכתי. כאשר הטמפרטורה מגיעה לסף ההפעלה, המנגנון משתחרר ופותח את המעגל.
- הגנה מגנטית:זרם קצר חשמלי גבוה יוצר אפקט מגנטי חזק המפעיל את מנגנון היציאה המיידית, מנתק את המעגל במהירות.
- החלפה ידנית:בדרך כלל ניתן להחליף את ה-MCB באופן ידני לצורך בידוד מעגלים במהלך עבודות תחזוקה או התקנה.
שילוב זה הופך את ה-MCB למתאים למעגלים בהם יש לטפל גם בעומסי יתר לאורך זמן וגם בתקלות קצרות פתאומיות. טווחי מוצרי MCB המודרניים משלבים בדרך כלל שחרורים תרמיים ומגנטיים ועשויים לספק מאפיינים B, C או D בהתאם לעומס המיועד.
אילו פרמטרים טכניים צריכים קונים לבדוק?
קונים מתמקדים לעתים קרובות בדירוג ובמחיר הנוכחיים תוך התעלמות מפרמטרים אחרים. לקבלת מפרט פרויקט אמין, יש לבדוק את המאפיינים הבאים ביחד.
| מִפרָט | שיקול אופייני | מחסום קונה |
|---|---|---|
| כושר שבירה | 6kA | ודא שהוא מתאים לזרם התקלה הפוטנציאלי |
| נוכחי מדורג | תלוי באפליקציה | תיאום עם עומס וקיבולת מוליך |
| מתח מדורג | מתחי חלוקת AC נפוצים | התאם את מתח המערכת |
| תֶדֶר | 50/60Hz מצויין בדרך כלל | אשר תאימות לרשת המקומית |
| מאפיין טיול | ב/ג/ד | התאם את העקומה למאפייני פריצת עומס |
| תצורת עמוד | 1P, 1P+N, 2P, 3P, 4P בהתאם למוצר | התאם את סידור החיווט |
| הַרכָּבָה | מסילת DIN נפוצה | אשר תאימות עם לוח ההפצה |
| תקנים | IEC/EN 60898-1 או תקן רלוונטי אחר | בקש תיעוד טכני ואישור במידת הצורך |
תיעוד מוצר מיצרנים מבוססים מספק בדרך כלל את הפרמטרים הללו יחד במקום להתייחס ליכולת השבירה כמפרט מבודד.
כיצד עקומות טיול B, C ו-D משפיעות על הבחירה?
עקומת הנסיעה היא אחת ההחלטות החשובות ביותר בעת ציון MCB. המכתב מתאר את הטווח המשוער שבו פועל השחרור המיידי המגנטי ביחס לזרם המדורג של המפסק.
| עֲקוּמָה | טווח מעידה מגנטי טיפוסי | יישום טיפוסי |
|---|---|---|
| B | 3–5 × אינץ' | עומסי פריצה נמוכים, תאורה, מעגלים התנגדות |
| C | 5–10 × אינץ' | עומסים למטרות כלליות ואינדוקטיביות בינוניות |
| D | 10–20 × אינץ' | עומסי פריצה גבוהים יותר כגון מנועים ושנאים מסוימים |
טווחים אלה משויכים בדרך כלל למאפייני IEC 60898-1 MCB.
לדוגמה, אם מנוע מייצר זרם התנעה זמני גבוה פי כמה מזרם ההפעלה הרגיל שלו, עקומה רגישה מאוד עלולה להיכשל ללא צורך במהלך האתחול. מכשיר C-curve או D-curve עשוי להיות מתאים יותר, בהתאם לציוד ולתכנון המעגל המלא.
היכן משתמשים בדרך כלל במפסקי חשמל מיניאטוריים של 6kA AC?
מפסק זרם זרם 6kA AC יכול להתאים ליישומי מתח נמוך רבים כאשר רמת התקלה, המתח, הזרם ודרישות ההתקנה בפועל נופלות במפרטי המכשיר.
- חלוקה למגורים:מעגלי תאורה, מעגלי שקעים, מכשירי חשמל ביתיים ומעגלי סניפים.
- מבנים מסחריים:לוחות חלוקה למשרדים, מערכות תאורה, מתקנים קמעונאיים ומעגלי ציוד קטנים.
- לוחות בקרה תעשייתיים:מעגלי עזר, ציוד בקרה, מנועים קטנים ועוד עומסי מתח נמוך מתאימים.
- שירותי בנייה:מעגלי עזר הקשורים ל-HVAC, משאבות, תאורה וחלוקת חשמל כללית כאשר המפרט מתאים.
- ארונות חלוקת חשמל:הגנה על מעגלים ענפים ומערכות הפצה מודולריות.
יש לאמת תמיד את היישום בפועל מול תיעוד המוצר של היצרן ודרישות ההתקנה. לעולם אין להניח שדירוג 6kA מתאים לכל סביבה חשמלית.
אילו בעיות יכול ה-MCB הנכון לעזור למנוע?
אחד מחששות הרכישה הגדולים ביותר הוא לא רק האם מפסק עובד, אלא האם הוא מתפקד באופן עקבי בתנאים שעבורם הוא נבחר.
1. עומס יתר מתמשך
מעגל הנושא זרם מופרז במשך זמן רב מדי עלול לגרום לחימום המוליך ולהידרדרות מוקדמת של הציוד. השחרור התרמי נועד להגיב לתנאי עומס יתר מתמשכים.
2. נזק במעגל קצר
קיבולת שבירה מתאימה מאפשרת ל-MCB לקטוע זרם תקלה מופרז מבלי לחרוג מיכולת ההפרעה המצוינת של המכשיר.
3. מעידה מטרידה
עקומת נסיעה לא מתאימה עלולה לגרום להפרעות מיותרות בעת הפעלת הציוד. התאמת מאפייני B, C או D לעומס עוזרת לטפל בבעיה זו.
4. תחזוקה קשה
MCB מודולרי יכול לספק בידוד ידני נוח, לעזור לחשמלאים לזהות ולעבוד על מעגלים בודדים מבלי להשבית בהכרח מערכת הפצה שלמה.
5. אי ודאות ברכש
בפרויקטים B2B, מפרטים טכניים לא מלאים עלולים להוביל למוצרים שגויים, לאישורים מאוחרים או לעלויות החלפה. גיליון נתונים ברור ופרמטרים טכניים מוגדרים מפחיתים סיכונים אלו.
כיצד יכולים קונים לבחור MCB מתאים של 6kA?
ניתן לחלק תהליך בחירה מעשי למספר שלבים. זה עוזר למהנדסים ולצוותי רכש להימנע מבחירה במוצר אך ורק מתוך כותרת קטלוגית.
-
קבע את מתח המערכת.
אשר את מתח ה-AC הנומינלי והאם היישום הוא חד פאזי או תלת פאזי. -
חשב או אשר את זרם התכנון.
יש לתאם את הזרם הנקוב של ה-MCB עם עומס המעגל הצפוי והזרם המותר של המוליך. -
קבע את זרם הקצר הפוטנציאלי.
בדוק את זרם התקלה הזמין בנקודת ההתקנה ואשר שכושר השבירה הנבחר של 6kA מספק. -
הערכת פריצת עומס.
זהה אם המעגל מכיל מנועים, שנאים, ציוד קיבולי, ספקי כוח מיתוג, או עומסים אחרים המייצרים זרם הפעלה משמעותי. -
בחר את עקומת הנסיעה המתאימה.
בחר B, C או D בהתבסס על דרישות העומס וההגנה בפועל במקום פשוט לבחור באפשרות הנפוצה ביותר. -
בחר את תצורת המוט.
אשר אם הפרויקט דורש 1P, 1P+N, 2P, 3P, 3P+N, או תצורה אחרת הנתמכת על ידי סדרת המוצרים. -
אמת תקנים ותיעוד.
בקש את גיליון הנתונים הרלוונטי, מידע בדיקה, אישורים, שרטוטי ממדים והוראות התקנה. -
בדוק את תאימות הפנל.
ודא את מידות מסילת ה-DIN, סידור המסוף, טווח המוליכים, האביזרים ושטח ההתקנה הפנוי.
- □ מתח מדורג אושר
- □ זרם מדורג אושר
- □ כושר שבירה של 6kA מאומת
- □ עקומת B/C/D נבחרה בהתאם לעומס
- □ אושרה תצורת העמוד
- □ אישור תקן ישים
- □ מידות והרכבת מסילת DIN נבדקו
- □ הסמכה ותיעוד בדיקה מתבקש
- □ סביבת הפעלה נבדקה
- □ תיאום עם הגנה במעלה הזרם / במורד הזרם נשקל
טעויות בחירה נפוצות שיש להימנע מהן
גם כאשר המפרט הבסיסי נראה נכון, מספר טעויות עלולות ליצור בעיות לאחר ההתקנה.
| טָעוּת | בעיה פוטנציאלית | תרגול טוב יותר |
|---|---|---|
| בחירה רק לפי אמפר | פרמטרים קריטיים אחרים עשויים שלא להתאים | הערכת מתח, עקומה, יכולת שבירה, קטבים ותקנים יחד |
| בהנחה שכל מפסק 6kA ניתן להחלפה | למוצרים שונים עשויים להיות מימדים ומפרטי ביצועים שונים | השווה גליונות נתונים מלאים |
| שימוש בעקומת נסיעה שגויה | מעידה מטרידה או התאמה לא מספקת ליישום | הערכת פריצת עומס בפועל |
| התעלמות מזרם תקלה פוטנציאלי | כושר השבירה עשוי להיות לא מספיק | ודא את רמת התקלה בנקודת ההתקנה |
| משקיף על תיאום מנצח | ייתכן שההגנה לא תתאים כראוי למערכת החיווט | תאם דירוג MCB עם קיבולת המוליך |
| קנייה ללא תיעוד | אישור והתקנה עלולים להפוך לקשים | בקש מסמכים טכניים ותאימות לפני הרכישה |
תיאום נכון בין זרם נקוב, קיבולת מוליכים, מאפיין נסיעה ורמת תקלות הוא מרכזי לבחירת MCB אמינה.
למה לעבוד עם יצרן MCB מנוסה?
עבור רכש בנפח גדול, פרויקטים של OEM, שותפויות הפצה וייצור לוחות חשמל, איכות המוצר היא רק שיקול אחד. קונים צריכים גם מפרטים עקביים, ייצור יציב, תקשורת טכנית מגיבה ותיעוד התומך באישור הפרויקט.
Shanghai DaDa Electric Co., Ltd.יכול להיחשב כשותף ייצור עבור לקוחות המחפשים פתרונות מפסקים זעירים ומוצרי הגנה חשמליים קשורים במתח נמוך. עבור קונים B2B, הערכת הספקים השימושית ביותר צריכה להתמקד במידע טכני מדיד במקום בטענות שיווקיות בלבד.
- מפרט מוצר ברור ופרמטרים טכניים
- טווחי זרם ומתח מוגדרים
- אפשרויות קיבולת שבירה זמינות
- מידע עקומת טיול עבור תנאי עומס שונים
- שרטוטי מוצר ומידע על התקנה
- תיעוד הסמכה ותאימות ישים
- נהלי ייצור ובקרת איכות יציבים
- תקשורת טכנית לדרישות ספציפיות לפרויקט
- תמיכת OEM/ODM במידת הצורך
עבור יבואנים ומפיצי חשמל, גורמים אלו יכולים להיות חשובים במיוחד כאשר יש צורך לשלב מוצרים במערכות הפצה שונות או למכור אותם בשווקים מרובים.
שאלות נפוצות
6kA מתייחס ליכולת שבירת הקצר המדורגת בתנאי הבדיקה הרלוונטיים. הוא מייצג 6,000 אמפר ואין לבלבל אותו עם הזרם המדורג הרגיל של ה-MCB.
לא. ההתאמה תלויה בזרם הקצר הפוטנציאלי, מתח המערכת, הזרם הנקוב, מאפיין הנסיעה, תצורת העמודים, תנאי ההתקנה והתקנות החלות. יש לבדוק את זרם התקלה הזמין לפני בחירת המפסק.
שני המספרים מתארים פרמטרים שונים. 6kA הוא דירוג קיבולת שבירה, בעוד ש-6A הוא ערך נוכחי מדורג. למפסק יכול להיות זרם נקוב של 6A ויכולת שבירה של 6kA.
הם מזהים מאפייני מעידה מגנטיים מיידיים שונים. לפי IEC 60898-1, B משויך בדרך כלל לזרם נקוב בקירוב פי 3-5, ל-C עם פי 5-10 לערך ול-D עם פי 10-20 בערך.
למנועים יכולים להיות זרם התנעה משמעותי, כך שמאפייני C או D עשויים להתאים בהתאם למנוע ולמעגל. הבחירה הסופית צריכה לשקול זרם התחלה, זרם תקלה, עכבת כבל ותיאום עם התקני הגנה אחרים.
לא אוטומטית. אם זרם הקצר הפוטנציאלי חורג מכושר השבירה המדורג של המפסק, ייתכן שהתקן של 6kA לא יתאים. יש לבחור את המפסק בהתאם לרמת התקלה ולדרישות ההתקנה הרלוונטיות.
קונים צריכים בדרך כלל לבקש גליון נתונים מפורט, מפרט טכני, שרטוטי ממדים, הוראות התקנה, מסמכי בדיקה או אישור ישימים, ותקני מוצר רלוונטיים. דרישות ספציפיות לפרויקט עשויות לדרוש תיעוד נוסף.
עקביות בין אצוות ייצור, עקיבות, תיעוד טכני, בקרת איכות, יכולת אספקה ותמיכה טכנית לאחר המכירה יכולה להשפיע באופן משמעותי על העלות הכוללת והאמינות של פרויקט חשמל B2B.
בנה פתרון אמין יותר להגנה על מעגלים
בחירת אמפסק זעיר AC 6kAצריך להתחיל בתנאים החשמליים של היישום ולא בתווית המוצר בלבד. זרם נקוב, יכולת שבירה, עקומת יציאה, מתח, תצורת עמודים, סביבת התקנה ותיעוד טכני תורמים כולם לפתרון הגנה מהימן.
אם אתה מוצא MCBs עבור פרויקטים של הפצת חשמל, לוחות בקרה, מבנים מסחריים, יישומי מגורים או הפצה סיטונאית,Shanghai DaDa Electric Co., Ltd.יכול לעזור לך להעריך מפרטי מוצר מתאימים בהתאם לדרישות הפרויקט שלך.
זקוק למפרט טכני, מידע על מוצר או תמיכה בפרויקט רכישה בכמות גדולה?צור איתנו קשרכדי לדון ביישום שלך ולמצוא פתרון מפסק מיניאטורי מתאים.
