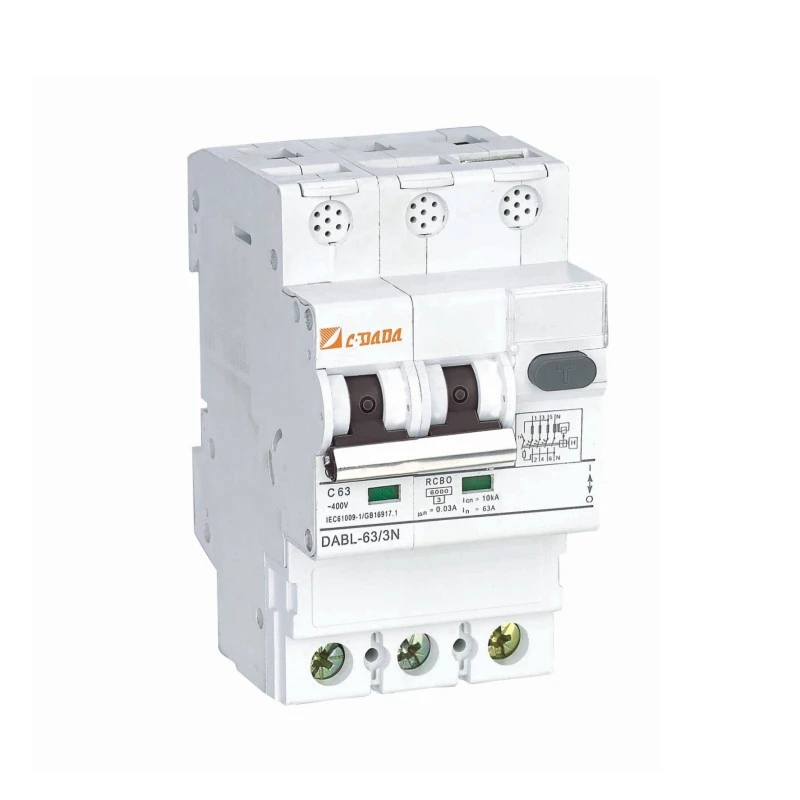

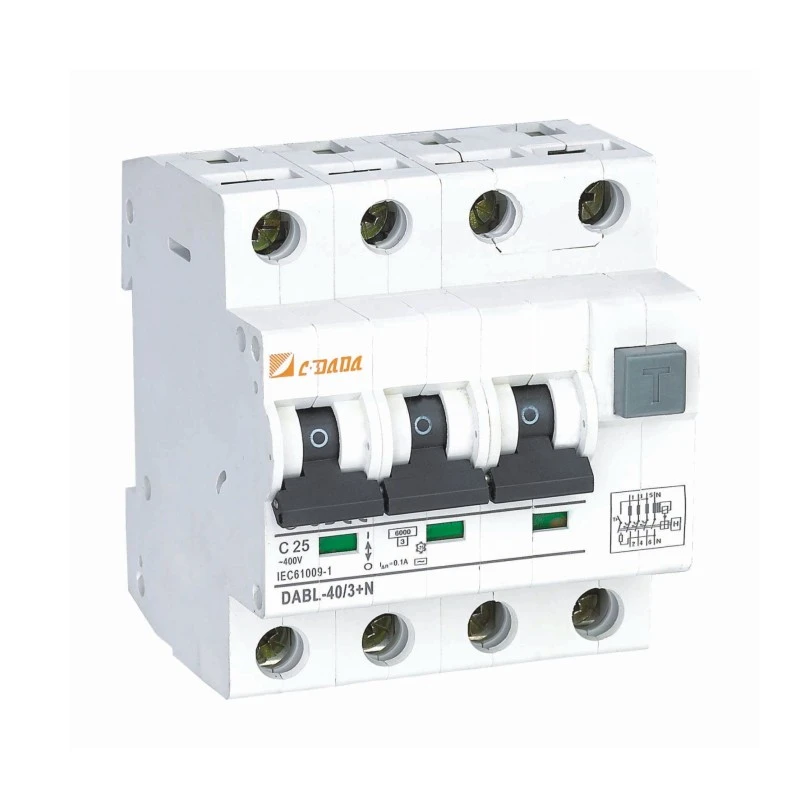

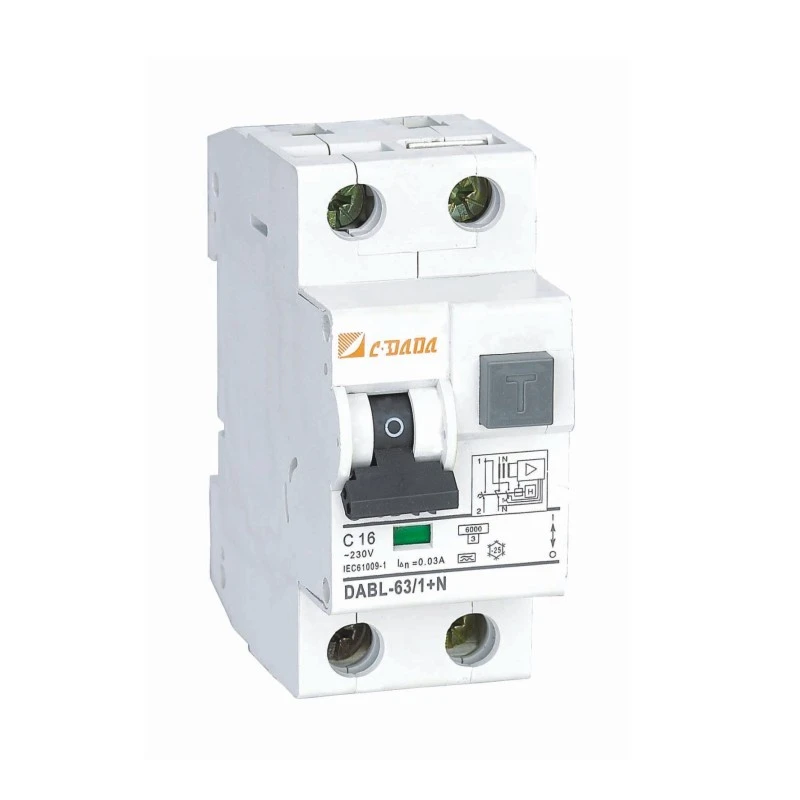

2P 4P RCBO מסוג אלקטרוני
Model:DABL-63
אתה יכול להיות סמוך ובטוח לבחור ב-CDADA כיצרן וספק 2P 4P אלקטרוני מסוג RCBO (DABL-63). המוצר שלנו מאושר CE/CB/RoHS. משלב דליפה של 30mA + עומס יתר + הגנה מפני קצר חשמלי. 6kA, -25 מעלות צלזיוס עד +40 מעלות צלזיוס, אידיאלי עבור מעגלי חיצוני/מוסך.
הגדל את הבטיחות במתקני חשמל מודרניים עם ה-CDADA DABL-63 2P 4P Electronic Type RCBO - מפסק זרם שייר קומפקטי וחכם עם הגנת זרם יתר שהונדס על ידי Shanghai DADA Electric CO., LTD. עוצב עבור יישומי 2P (1+N) ו-4P (3+N), RCBO אלקטרוני זה מספק הגנה של ארבע באחד:
מניעת התחשמלות (באמצעות זיהוי זרם שאריות של 30mA),
הגנת עומס יתר,
הפסקת קצר חשמלי (יכולת שבירה של 6kA),
דיכוי נחשולים (ווריסטור משולב מסוג D).
אידיאלי עבור שקעים חיצוניים, תאורת מוסך, מעגלי מרתף ומזיני מכשירים, ה-DABL-63 עומד בתקני CE, CB ו-RoHS וכולל מודול דיפרנציאלי אלקטרוני לזיהוי תקלות רגיש במיוחד. עם רוחב DIN של 2 מודולים, מחוון מיקום מגע עצמאי וטווח פעולה -25 מעלות צלזיוס עד +40 מעלות צלזיוס, הוא בנוי לאמינות במגוון אקלים והגדרות מגורים/מסחריות.
מפרט מפתח
דגם: סדרת DABL-63
סוג: RCBO אלקטרוני (מפסק זרם שייר עם הגנת זרם יתר)

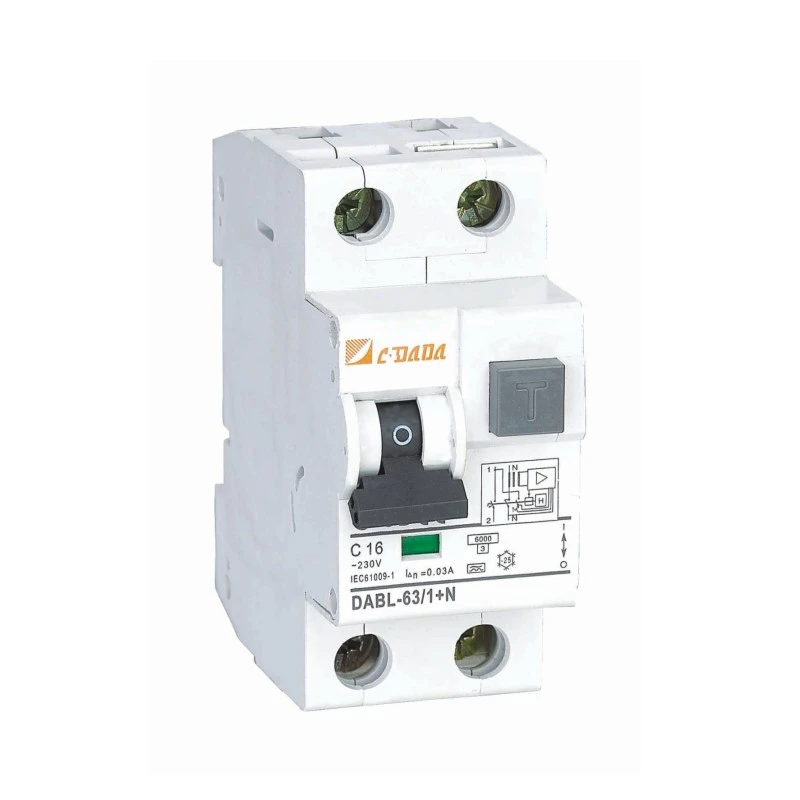

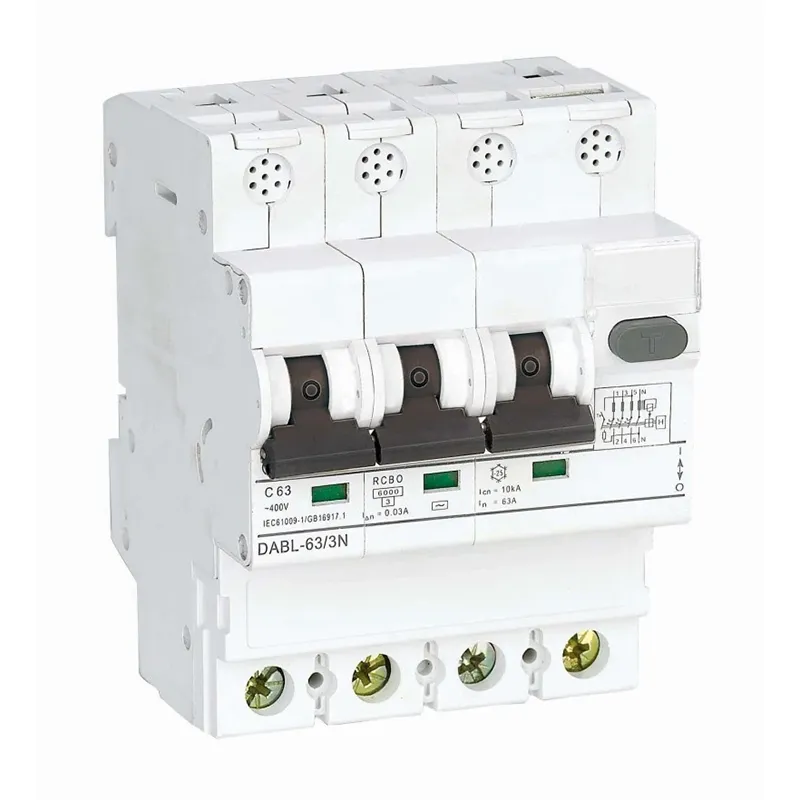

מוטות: 2P (1+N) או 4P (3+N)
זרם מדורג (In): בדרך כלל 6-63A (מבוסס על פלטפורמת DAB7-63)
רגישות שארית (I△n): 30mA (תקן להגנה אישית)
כושר פריצה: 6kA,10kA
פונקציות הגנה:
זרם שייר (דליפה)
עומס יתר (תרמית)
קצר חשמלי (אלקטרומגנטי)
מתח יתר (באמצעות וריסטור מובנה מסוג D)

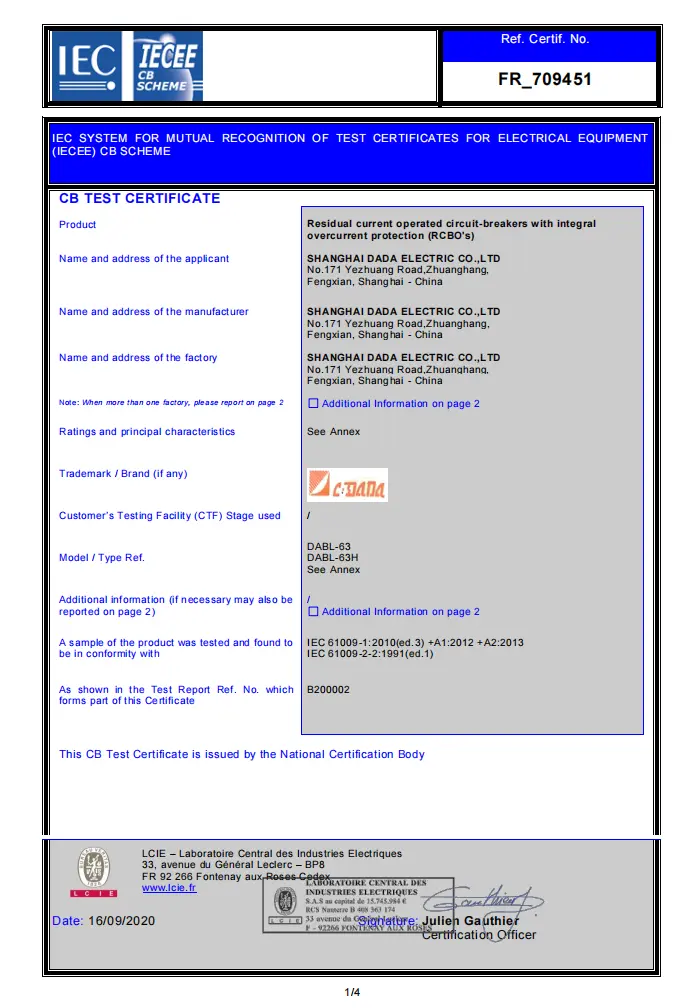

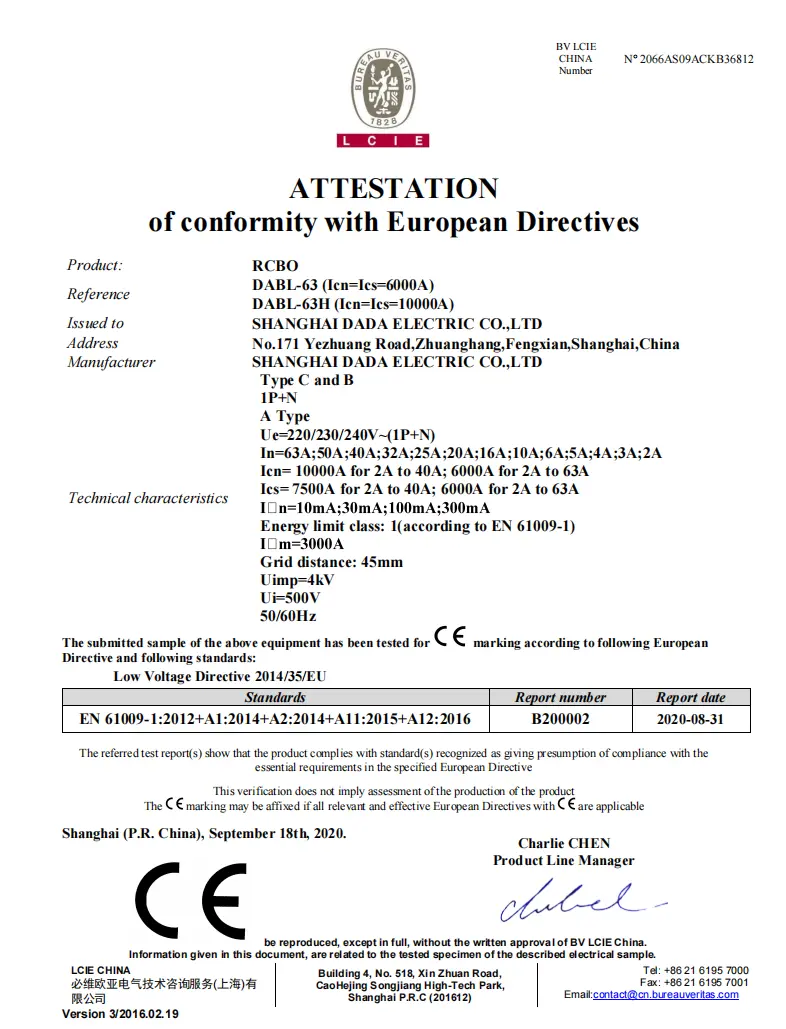

אישורים: CE, CB, RoHS
טמפרטורת עבודה: -25°C עד +40°C
הרכבה: רוחב 2 מודולים על מסילת DIN 35 מ"מ
גיליון נתונים טכניים
|
RCBO DABL-63 סוג אלקטרוני |
||
|
להגנה על חלוקת חשמל כללית (IEC/EN 61009) |
|
|
|
קטבים של מספר |
1P+N |
|
|
ביצועים חשמליים |
||
|
זרם מדורג In( A ) |
6,10,16,20,25,32,40,50,63א |
|
|
סוג שחרור |
סוג אלקטרוני |
|
|
פונקציות |
הגנה מפני קצר חשמלי, דליפה, עומס יתר, מתח יתר, בידוד |
|
|
סוג זרם שייר |
AC ו-A |
|
|
תדר מדורג f (Hz) |
50-60 הרץ |
|
|
מתח עבודה מדורג Ue (V) AC |
230/400 |
|
|
תנועת זרם שיורי מדורג I△n(mA) |
10,30,100,300 |
|
|
זרם שיורי מדורג ללא תנועה I△no(mA) |
5,15,25,50,300 |
|
|
cosф |
0.5 |
|
|
מתח בידוד Ui |
500V |
|
|
דחף מדורג עמיד במתח Uimp |
6KV |
|
|
סוג מעידה מיידית |
B/C/D |
|
|
קצר חשמלי מדורג Icn(kA) |
6kA ו-10kA |
|
|
חיי שירות (O~C) |
מֵכָנִי |
12000 |
|
חַשׁמַלִי |
6000 |
|
|
חיבור והתקנה |
|
|
|
דרגת הגנה |
IP40 |
|
|
חוט מ"ר |
1~25 |
|
|
טמפרטורת עבודה (עם ממוצע יומי ≤35℃) |
-5 ～+40℃ |
|
|
עמידות בפני לחות וחום |
כיתה 2 |
|
|
גובה מעל הים |
≤2000 |
|
|
לחות יחסית |
+20℃ , ≤90% ;+40℃ , ≤50% |
|
|
דרגת זיהום |
2 |
|
|
סביבת התקנה |
הימנע מהלם ורטט ברורים |
|
|
שיעור התקנה |
Class Ⅱ , Class Ⅲ |
|
|
שילוב עם אביזרים |
||
|
קשר עזר |
כֵּן |
|
|
קשר אזעקה |
כֵּן |
|
|
ALT+AUX |
כֵּן |
|
|
שחרור שואנט |
כֵּן |
|
|
שחרור תת מתח |
- |
|
|
שחרור מתח יתר |
כֵּן |
|
|
מידות (מ"מ) (WxHxL) |
a |
35 |
|
b |
80.4 |
|
|
c |
72 |
|
תכונות עיקריות:
★ מודול דיפרנציאל אלקטרוני ← רגישות גבוהה ותגובה מהירה
★ מחוון איש קשר עצמאי (מראה מצב הפעלה/כיבוי/נסיעה אמיתי)
★ כפתור "TEST" לבדיקת פונקציונליות חודשית
★ מהדקי קצה מחורצים → חום נמוך יותר, אחיזה חזקה יותר
★ ברגים צולבים (+/–) → התקנה קלה יותר, ללא חלקים שנפלו
★ סגסוגת מגע נושאת כסף → חיים ארוכים יותר, התנגדות נמוכה יותר
למה לבחור ב-CDADA RCBO אלקטרוני?
★ הגנת הכל באחד ב-2 מודולים
מחליף MCB + RCCB + מגן נחשול נפרד - חוסך מקום, עלות ומורכבות החיווט.★ בטיחות משופרת עם דיכוי נחשולים
מעגל משולב עם מודול אלקטרוני של הגנה דיפרנציאלית, וריסטור מסוג D ומפסק משולב מסדרת DAB7-63 מבטיח 4 סוגי הגנה: מפני זרם שיורי (זרם דליפה), קצר חשמלי; עומס יתר ומתח יתר.★ נראות סטטוס אמיתי
בניגוד למפסקים סטנדרטיים, מחוון המגע הבלתי תלוי מציג את מצב המגע בפועל - גם אם הידית מופעלת באופן ידני.★ עיצוב ידידותי להתקנה
● טווח טמפרטורות רחב → מתאים למוסכים לא מחוממים או לעליות גג חמות
● חיבורים מחורצים → חיבורים מאובטחים בעלי התנגדות נמוכה
● ברגים עם הנעה כפולה → עובד עם כלים שטוחים או פיליפס
★ מוסמך גלובלי
אישורי CE, CB ו-RoHS מבטיחים תאימות באירופה, אסיה, אפריקה ומחוצה לה - אידיאלי עבור לוחות יצוא.
★ מושלם עבור אזורי סיכון גבוה
מומלץ לשקעים חיצוניים, אזורים רטובים, מוסכים ומרתפים שבהם סכנת הלם ואש מוגברת.★ עם ניסיון רב שנים במשלוחים לרוסיה ואירופה בנוסף לכל דרום אמריקה, אירופה, אסיה ואוסטרליה, CDADA מטפלת בכם!

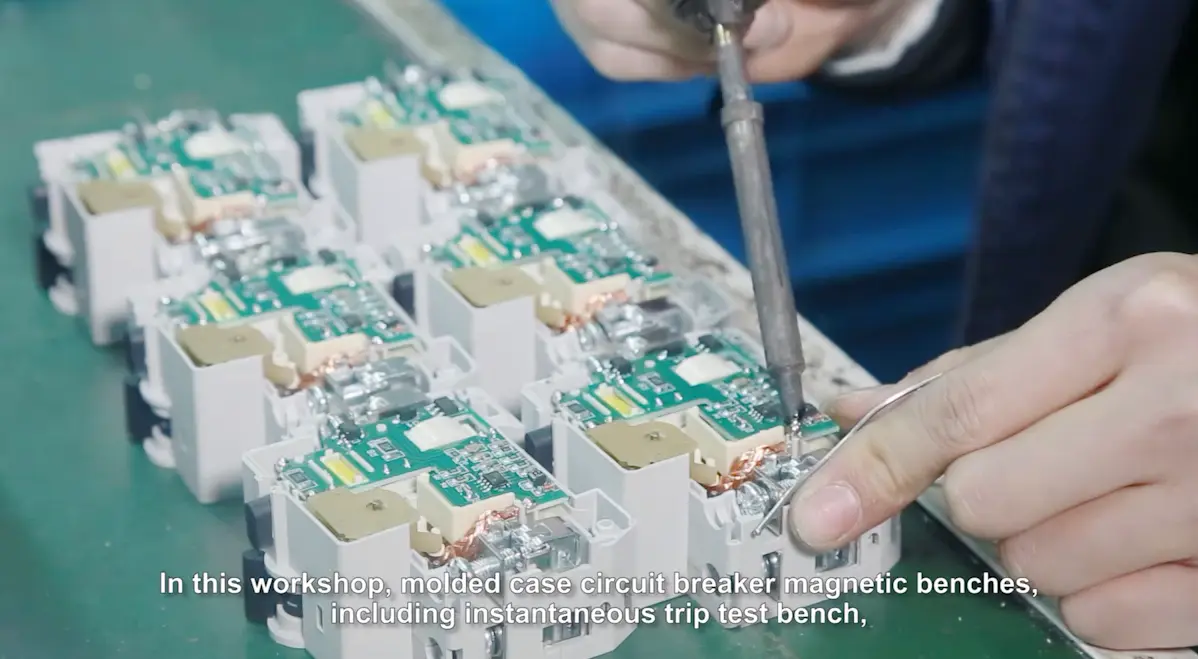

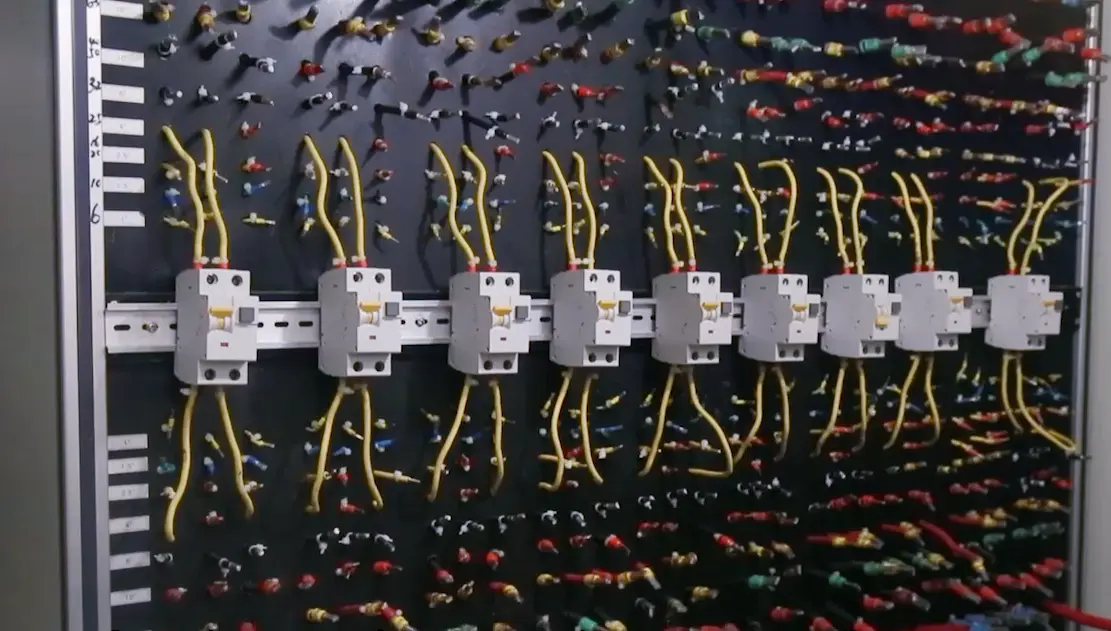

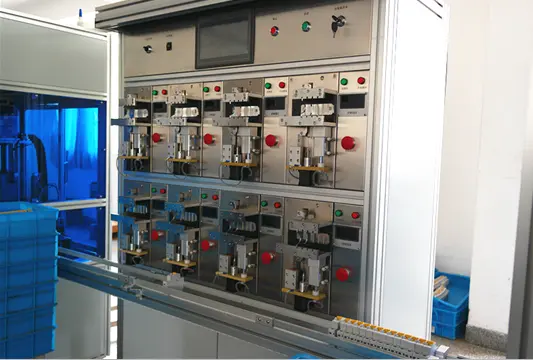

★ מכיוון שמדיניותנו היא לבדוק ב-100% את כל המוצרים שיוצאים מהמתקן שלנו, אנו יכולים להבטיח בוודאות מוחלטת שהמוצר מדויק מבחינה תפקודית ב-100% לפני שהוא עוזב את המתקן שלנו.
★ אנו שמחים שאתה מבקר אותנו בכל עת! רק כך נוכל לקבל שליטה מלאה על זמני הייצור ותפוקת התהליך.
יישומים אופייניים
שקעים חיצוניים: לכלי גינה, מטעני EV, אורות חג
תאורת מוסך ומרתף: סביבות לחות וקרה
מעגלי מכשירים: מכונות כביסה, מדיחי כלים, מקררים
סדנא כוח: המקום בו כלים ולחות מתקיימים במקביל
לוחות משנה למגורים: פתרון קומפקטי ורב הגנה
שאלות נפוצות (שאלות נפוצות)
שאלה 1: מה ההבדל בין RCCB ל-RCBO?
A1: RCCB מזהה זרם שיורי (דליפה) בלבד - הוא אינו מגן מפני עומס יתר או קצרים. RCBO (כמו DABL-63) משלב RCCB + MCB במכשיר אחד - מציע דליפה + עומס יתר + הגנה מפני קצר חשמלי.
ש 2: האם ה-RCBO הזה באמת מגן מפני עליות מתח?
A2: כן! הוא כולל וריסטור מובנה מסוג D המדכא מתחי יתר חולפים (למשל, מברק או מתח מיתוג) - תכונה נדירה ב-RCBOs סטנדרטיים.
ש 3: מדוע לבחור RCBO אלקטרוני על פני אלקטרומגנטי? A3:
● RCBOs אלקטרוניים מציעים רגישות גבוהה יותר, גודל קטן יותר, ויכולים לשלב פונקציות נוספות (כמו הגנת מתח).
● הם דורשים מתח קו כדי לפעול - ולכן לא אידיאלי אם ניטרלי אינו אמין.
● סוגים אלקטרומגנטיים עובדים ב-0V אך הם גדולים יותר וחסרים תכונות חכמות.
→ עבור רשתות מגורים יציבות, RCBOs אלקטרוניים כמו DABL-63 הם אופטימליים.
ש 4: האם 30mA מספיק להגנה אישית?
A4: כן. 30mA הוא סף התקן הבינלאומי (IEC) להגנה מפני זעזועים מצילת חיים במעגלי מגורים.
ש 5: למה לבחור CDADA עבור RCBO אלקטרוני?
A5: CDADA בולט בגלל:
● הגנה אמיתית 4 ב-1 (דליפה + עומס יתר + קצר חשמלי)
● עיצוב קומפקטי בן 2 מודולים חוסך מקום בלוח
● מחוון איש קשר עצמאי מבטיח מצב מדויק
● אישורים גלובליים (CE/CB/RoHS)
● מוכן ל-OEM: איכות עקבית, תמיכה באנגלית, תמחור בכמות גדולה
