מדריך מעשי למפסקי מעגלים יצוקים

2026-08-25 0 תשאיר לי הודעה

מה זה MCCB?

MCCB -מפסק מארז יצוק- הוא התקן מגן במתח נמוך שמנתק מעגל אוטומטית כאשר הוא מזהה מצבי עומס יתר או קצר חשמלי. שלא כמו נתיך, ניתן לאפס אותו ולעשות בו שימוש חוזר לאחר נסיעה. בתוך המארז המעוצב, מנגנון התנעה תרמי-מגנטי מטפל בשתי עבודות: אלמנט תרמי מגיב לעומס יתר מתמשך, בעוד שאלמנט מגנטי מגיב באופן מיידי לתקלות קצרות. התוצאה היא הגנה התואמת את האופן שבו עומסי חשמל אמיתיים מתנהגים.

מתי לבחור MCCB: מזינים נכנסים ראשיים, לוחות הפצה תלת פאזיים, מעגלי מנוע גדולים, או כל נקודה שבה זרם הקצר הפוטנציאלי חורג ממה ש-MCB יכול להפריע.

כשמספיק MCB: תת-מעגלים סופיים עם עומסים צנועים ורמות תקלות נמוכות - לוחות מגורים, מעגלי תאורה ושקעים.

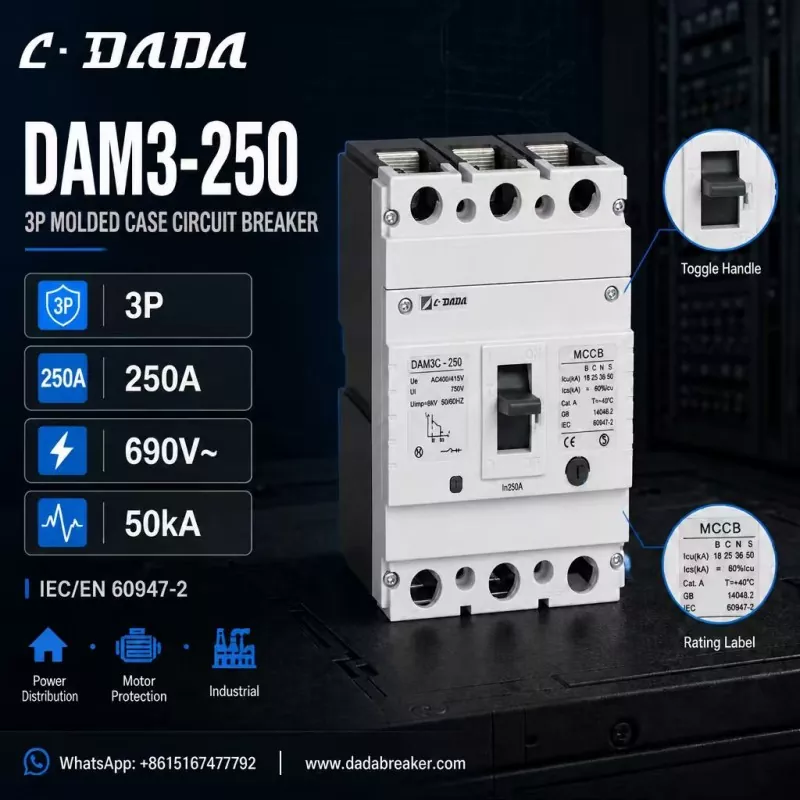

250A three-pole MCCB

כיצד לבחור את ה-MCCB הנכון

זרם מדורג (In)

1. - להתאים את העומס הרציף, ולאפשר מרווח ראש לזרמי התנעה של מנועים.

יכולת שבירה (Icu / Ics)

2. - חייב להיות גבוה מזרם הקצר הפוטנציאלי בנקודת ההתקנה. ככל שרמת התקלה גבוהה יותר, כך ה-ICU שאתה צריך גבוה יותר.

פולנים

3. — 3P למערכות תלת פאזיות, 4P שבהן הנייטרלי צריך גם ניתוק.

דירוגי מתח

4. - בדוק מתח תפעולי מדורג (Ue), מתח בידוד (Ui) ועמידה בדחפים (Uimp) כנגד המערכת.

תקנים והסמכה

5. - תאימות IEC/EN 60947-2 וסימון CE הם קו הבסיס לפרויקטים בינלאומיים.

בַּקָשָׁה

6. - הגנה על מנוע, חלוקת כוח ומתקנים תעשייתיים עשויים לדרוש דירוגי מסגרת ומאפייני נסיעה שונים.

איך נראה MCCB 250A שצוין היטב:

כדי להפוך את זה לבטון, שקול את ה-DAM3-250 מבית C·DADA Electric - MCCB בעל שלושה קוטבים בגודל 250A הממחיש מה יש לחפש בסוג המכשיר הזה:

תצורת 3P

● עם זרם נקוב של 250A (In), מתאים ללוחות חלוקה תלת פאזיים

דירוג מתח:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

כושר שבירה עד 50kA

● — Icu של 18 / 25 / 36 / 50 kA על פני גרסאות B / C / N / S, כך שהמתקין יכולים להתאים רמות תקלות בנקודות שונות של הרשת

תאימות ל-IEC/EN 60947-2 ו-GB 14048.2

● סימון CE, עם ידית הפעלה ברורה להפעלה/כיבוי למצב הפעלה גלוי

● נבנה עבור חלוקת כוח, הגנת מנועים ויישומים תעשייתיים

ההיגיון מאחורי מפרט זה: מסגרת 250A, 3 קוטבים עם יכולת שבירה בדרגה 50kA מכסה את רוב צרכי בוני הפאנלים והקבלן - מלוחות החלוקה הראשיים ועד מעגלי הזנה של המנוע - בעוד שגרסאות ה-ICU המרובות מאפשרות לך להתאים את העלות בגודל הנכון מול רמות התקלה בפועל.

המלצת בחירה

● עבור מעגלים סופיים עד ~125A עם רמות תקלות נמוכות, MCB הוא הבחירה החסכונית.

● עבור חלוקה ראשית, הגנת מנוע וציוד מתג תעשייתי, בחר MCCB בעל יכולת שבירה העולה על זרם הקצר הפוטנציאלי של המתקן.

● כאשר יש ספק, הגדל מחלקה אחת על כושר השבירה: ההבדל בעלויות קטן, בעוד מרווח ההגנה יכול להיות ההבדל בין תקלה קלה להפסקה גדולה.

שאלות נפוצות

ש: מהו MCCB?

ת: אמפסק מארז יצוקהוא התקן מגן במתח נמוך שניתן לאפס המנתק מעגל בעומס יתר או קצר חשמלי, המיועד לזרמים ורמות תקלות גבוהות יותר מאשר מפסק זעיר.

ש: מה המשמעות של Icu ב-MCCB?

ת: Icu הוא יכולת שבירת הקצר האולטימטיבית - זרם התקלה המרבי שהמפסק יכול להפריע. Ics היא יכולת שבירת השירות, הרמה שהיא יכולה להפריע שוב ושוב ולהישאר מבצעית.

ש: כיצד אוכל לבחור את כושר השבירה עבור MCCB שלי?

ת: בחר בדירוג Icu גבוה יותר מזרם הקצר הפוטנציאלי בנקודת ההתקנה. לוחות חלוקה בעלי קיבולת שנאים גבוהה או מזינים תעשייתיים ארוכים זקוקים בדרך כלל למכשירים ברמת 36-50kA.

ש: מהו DAM3-250 MCCB?

ת: ה-DAM3-250 הוא מפסק יצוק מארז 250A תלת-קוטבי מבית C·DADA Electric, מדורג עד 690V עם יכולת פריצה של עד 50kA, עבור חלוקת חשמל, הגנת מנועים ויישומים תעשייתיים.
