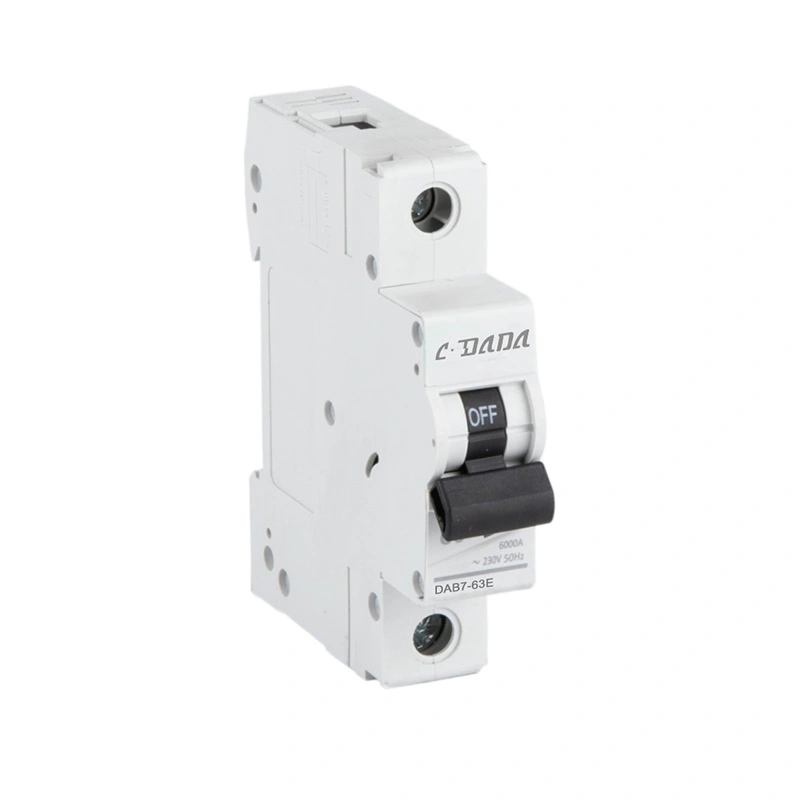

מפסק מעגל מיניאטורי 1P 6kA AC
Model:CDADA Series AC MCB
אל תהסס ליצור קשר עם CDADA, ולקבל את מפסק המעגל המיניאטורי 1P 6kA AC שלנו עם מחיר ישיר מהמפעל, המציע הגנה אמינה על עומס יתר וקצר עם עיצוב מסילת DIN קומפקטית. מוצר זה כולל מעידה תרמית-מגנטית מדויקת וציון מצב ברור, קל להתקנה ולתחזוקה. הוא מספק ביצועים יציבים עבור מעגלים מגורים ומסחריים קלים, ומבטיח אספקת חשמל בטוחה עם חיי שירות ארוכים.
CDADA 1P 6kA AC Miniature Circuit Breaker הוא מפסק מיניאטורי חד קוטבי איכותי המיועד למערכות AC מתח נמוך. הוא מספק הגנה אמינה מפני עומסי יתר וקצר חשמלי, ומגן ביעילות על מעגלים חשמליים וציוד מחובר. AC MCB זה, המיוצר בסטנדרטים בינלאומיים מחמירים, הוא אידיאלי עבור מפיצים, יצרני OEM וקבלני חשמל המחפשים פתרונות הגנה עמידים וחסכוניים.
תכונות ויתרונות המוצר
★ עיצוב קומפקטי: מבנה חוסך מקום המתאים ללוחות חלוקה סטנדרטיים
★ כושר שבירה גבוה: יכולת הפסקת קצר חשמלי של 6kA לבטיחות משופרת
★ ניתוק מדויק: יחידת מעקה תרמית-מגנטית מבטיחה הגנה מדויקת על עומס יתר וקצר חשמלי
★ חיווי מצב ברור: חלון הפעלה/כיבוי גלוי לאימות מצב מעגל מהיר
★ חיווט מאובטח: מסופים איכותיים עם חיבור יציב, הפחתת התנגדות למגע
★ בנייה עמידה: דיור מעכב בעירה עם עמידות בטמפרטורות גבוהות
★ התקנה קלה: תושבת סטנדרטית למסילת DIN 35 מ"מ להרכבה מהירה
★ איכות אמינה: 100% בדיקה מלאה לפני המשלוח, ביצועים עקביים
יישומים
★ מפסק מעגל מיניאטורי CDADA 1P 6kA AC נמצא בשימוש נרחב ב:
★ בנייני מגורים, דירות ווילות
★ בנייני משרדים, קניונים ומתקנים מסחריים
★ בתי מלאכה ומפעלי תעשייה קלה
★ מרכזי קניות, בתי מלון ומסעדות
★ פרויקטים של מתקנים ציבוריים ותשתיות
★ מעגלי תאורה והגנה על ציוד כוח קטן
פרמטרים טכניים
|
פָּרִיט |
מִפרָט |
|
דֶגֶם |
סדרת CDADA AC MCB |
|
תֶקֶן |
IEC60898 |
|
סוּג |
AC MCB (מפסק זעיר) |
|
פולנים |
1P,2P,3P,4P |
|
כושר שבירה |
6kA |
|
נוכחי מדורג |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
עקומת מעידה |
B, C, D (אופציונלי) |
|
מתח מדורג |
AC 230V, 400V |
|
מתח בידוד |
600V |
|
מתח אימפולס |
6 קילו וולט |
|
תואר הגנה |
IP20 |
|
הַתקָנָה |
מסילת DIN 35 מ"מ |
|
טמפרטורת הפעלה |
-5℃ ~ +40℃ |
|
חיים מכניים |
≥20,000 פעולות |
|
חיים חשמליים |
≥4,000 פעולות (בזרם נקוב) |
|
עמידה בתקנים |
IEC60898-1, IEC60898-2 |
מידות מתאר
★ רוחב: 17.8 מ"מ לכל מוט (גודל מוט יחיד סטנדרטי)
★ גובה: כ-85-92 מ"מ (משתנה לפי הדירוג הנוכחי)
★ עומק: כ-68-72 מ"מ
★ קיבולת חיווט: כבל נחושת גמיש או קשיח בגודל 1.5-16 מ"מ
★ תאימות סטנדרטית: מתאים לכל מערכות מסילות DIN 35 מ"מ (TS35/7.5, TS35/15)

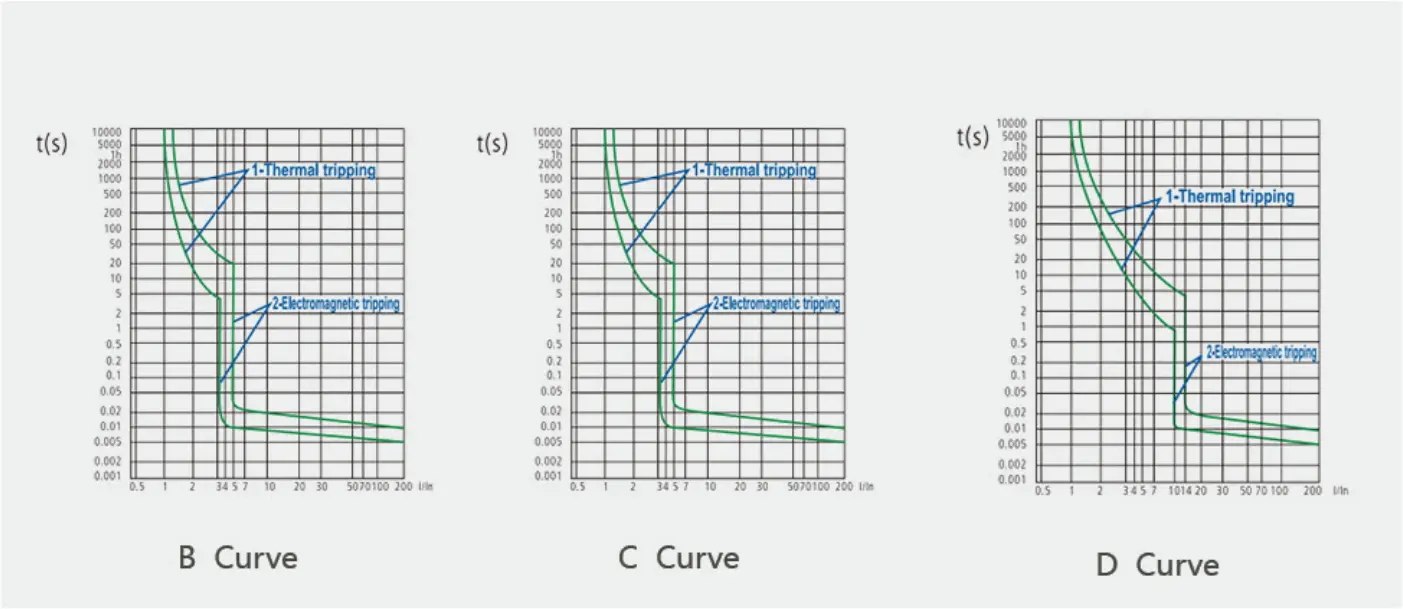

IEC 60898-1
שחרור מגנטי
כאשר מתרחש קצר חשמלי, מעידה מיידית מושגת על ידי מגנט עם ליבת ברזל. על פי תקן 1EC60898, ניתן לחלק את המוצר הזה לשלושה סוגים: B, C ו-D.
|
|
זרם בדיקה |
זמן מעידה |
יישומים |
|
B Curve |
3 ln 5 ln |
0.1 |
סוג B חל רק על עומסים פעילים: -מחמם חשמלי-מחמם מים-תנור חשמלי |
|
עקומת C |
5 ב 10 ln |
0.1 |
סוג C מתאים לעומסים רגילים: -מנורה -שקע חשמל -מנוע כוח קטן |
|
ד עקומת |
10 ln 20 ב |
0.1 |
שליטה והגנה על מעגלים עם זרם נחשול מיידי (מנועים גדולים) |
שחרור תרמי
● ברגע שמתרחש עומס יתר במעגל, הפס הדו-מתכתי של מפסק החשמל יתכופף עקב חום, יגרום לניתוק המגעים וכתוצאה מכך לכידה תרמית;
●תקן IEC מגדיר את טווח זמני הטריפה עבור זרמי עומס יתר שונים;
● טמפרטורת סביבת הבדיקה הייחוס היא 30 מעלות צלזיוס.
|
זרם בדיקה |
זמן מעידה |
|
1.13 לנץ' |
t z 1h(ב ≦ 63A) |
|
1.45 לינץ' |
t<1h(In ≦ 63A) |
|
2.55 לינץ' |
1s<1h<60s(In≤32A)1s |

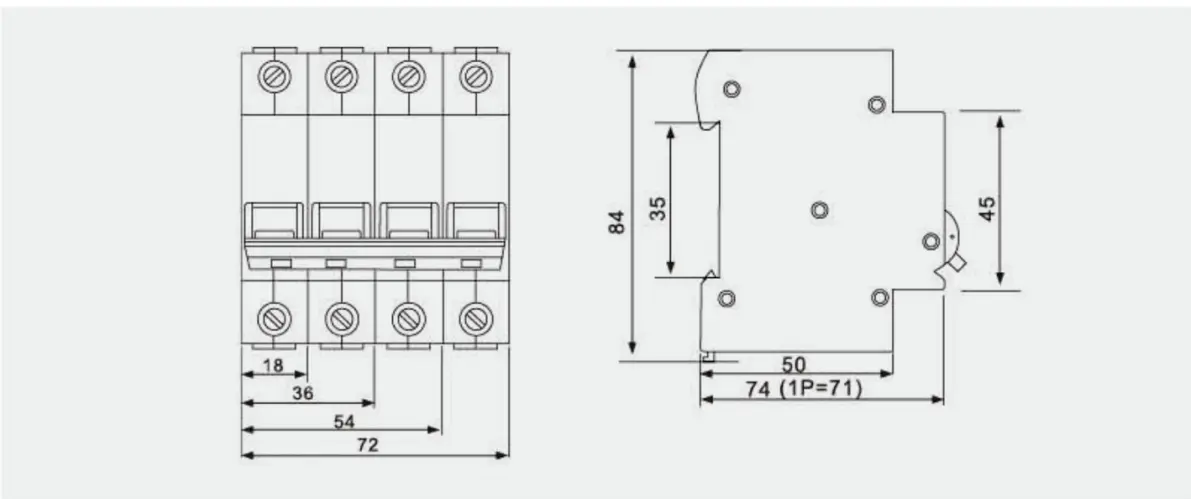

●מידות מוצר והתקנה (MM)
המוצר מותקן על מסילה מובילה עם קיבולת חיבור מקסימלית של 25 מ"מ2.
בקרת איכות
★ ייצור מוסמך ISO9001: מערכת ניהול איכות קפדנית לאורך כל הייצור
★ בדיקה מקיפה: 100% בדיקה כולל מאפייני מעידה, עליית טמפרטורה ובדיקות מתח
★ ייצור עצמי: 90% מהרכיבים העיקריים מיוצרים באופן פנימי למען עקביות איכותית
★ בדיקות סביבתיות: פעולה בטמפרטורה גבוהה/נמוכה, אימות עמידות ללחות
★ אבטחת אמינות: בדיקת עמידות לטווח ארוך להארכת חיי שירות
אריזה ומשלוח
★ אריזות יצוא סטנדרטיות: קרטונים גליים עם הגנה
★ תיוג ברור: מספר דגם, דירוג נוכחי, ספירת מוטות, כמות ומידע הסמכה
★ אריזה מגן: קופסא קבוצתית ל-12 יחידות למניעת נזקים במהלך ההובלה
★ אפשרויות משלוח: מתאים לתחבורה ימית, אווירית ויבשתית; זמין למשלוח בתפזורת
★ אריזה בהתאמה אישית: אפשרויות אריזה OEM זמינות עבור שותפי המותג
מקרי הצלחת לקוחות
★ CDADA 1P 6kA AC Miniature Circuit Breaker יצר שיתוף פעולה ארוך טווח עם לקוחות ברחבי העולם:
★ פרויקטים למגורים: מסופק למשפרי דיור בדרום מזרח אסיה, המזרח התיכון ודרום אמריקה
★ התקנות מסחריות: שותפה עם קבלני חשמל באירופה, אפריקה ואסיה לפרויקטים של בנייה מסחרית
★ שותפויות OEM: שיתפו פעולה עם מותגי חשמל גלובליים לתיוג פרטי ופתרונות מותאמים אישית
★ יישומים תעשייתיים: מסופק למתקני ייצור להגנה על מכונות וציוד
★ רשתות מפיצים: עבודה עם מפיצים אזוריים בלמעלה מ-30 מדינות כדי לפגוש את השוק המקומי
