D מגע

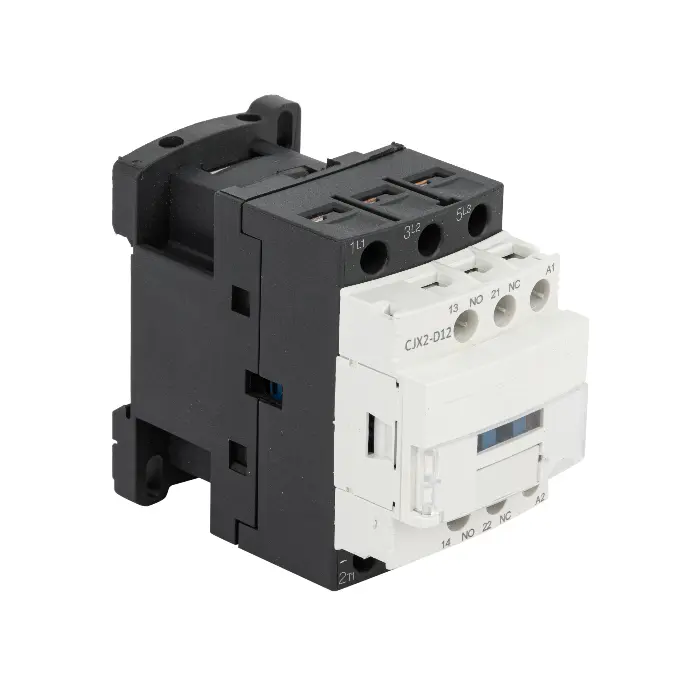

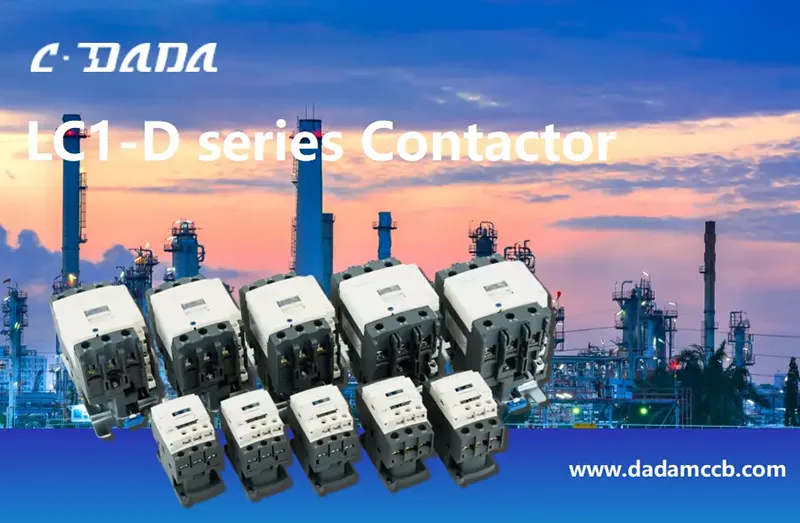

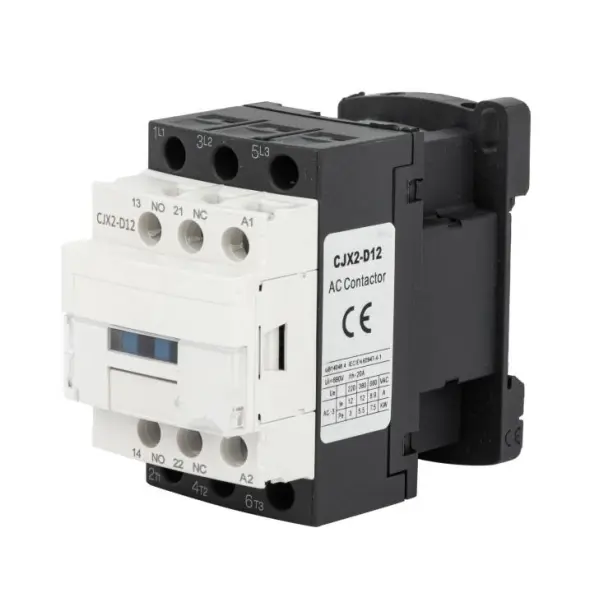

Model:LC1-D Series
Shanghai DADA Electric היא יצרנית אמינה ויש לנו מותגים משלנו, CDADA. מגע ה-D שלנו (סדרת LC1-D) הוא מוסמך IEC 60947-4-1, 3P/4P, עד 620A, מדורג AC-3/AC-4. אפשרויות מתח סליל רחבות. אנו ממליצים על מוצר זה לבקרת מנוע ואוטומציה תעשייתית, צור איתנו קשר לקבלת הצעת מחיר.
הנדס בקרת מנוע אמינה ומיתוג כוח עם מגע CDADA LC1-D סדרה D, מגע AC בעל ביצועים גבוהים שתוכנן על ידי Shanghai DADA Electric CO., LTD כדי לעמוד בתקני IEC/EN 60947-4-1. סדרת LC1-D, שנבנתה עבור יישומי תעשייה, מסחריים ותשתיות, תומכת בתצורות 3-קוטביות או 4-קוטביות עם זרמים נקובים מ-9A עד 95A (עד 620A בגרסאות כבדות) ושולטת במנועי כלוב סנאי תלת-פאזיים עד 45kW-4158V AC (בהספק של 4158V AC).
מצויד במגעי עזר סטנדרטיים 1NO+1NC, הוא משתלב בצורה חלקה עם ממסרי עומס תרמי להגנה מלאה על המנוע. עם אפשרויות סליל AC או DC (24V–600V), קטגוריות ניצול AC-3 ו-AC-4, ועיצוב חזק המדורג לבידוד 690V, מגע CDADA D מספק ביצועים אמינים במחזורי התחלה-עצירה תכופים, מערכות מסועים, משאבות, מדחסים ויחידות HVAC - אפילו בסביבות תובעניות של עד 2000 מעלות צלזיוס.
מפרט מפתח
סדרה: מגע D
מותג: CDADA | יצרן: Shanghai DADA Electric CO., LTD
תקן: IEC/EN 60947-4-1
הסמכה: CE
מוטות: 3P או 4P (ניתן לבחירה)
זרם תפעולי מדורג (AC-3): 9A - 95A (עד 620A בטווח מורחב)
בקרת כוח מנוע (AC-3):
380/415V: 4kW – 45kW
660/690V: עד 45kW
קטגוריות שימוש: AC-3 (מנועי כלוב סנאי), AC-4 (חיבור ואינצ'ינג)
מתח בידוד מדורג: 690V AC
טמפרטורת סביבה: -5°C עד +40°C
גובה: ≤ 2000 מ'
הרכבה: מישור אנכי ±5°, קטגוריית הרכבה III
מגעי עזר: 1NO + 1NC (סטנדרטי בכל הדגמים)
אפשרויות סליל:
סלילי AC: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
סלילי DC: 24V, 36V, 48V, 110V, 220V
גיליון נתונים טכניים
|
פריטים |
דֶגֶם |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
מוֹט |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
איש קשר עזר |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
זרם חימום קונבנציונלי מדורג (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
מדורג תפעולי זרם (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
מתח בידוד מדורג (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
כוח של נשלט 3 פאזי מנוע כלוב (AC-3) |
קילוואט |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
סליל AC(V) |
24，36，48，110，127，220，240，380，415，440，480，500，600 |
||||||
|
סליל DC (V) |
24，36，48，110，220 |
||||||
|
פריטים |
דֶגֶם |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
מוֹט |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
מעגל עזר Cat: AC-15,Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
זרם חימום קונבנציונלי מדורג (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
מדורג תפעולי זרם (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
מתח בידוד מדורג (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
כוח של נשלט 3 פאזי מנוע כלוב (AC-3) |
KW |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
סליל AC(V) |
24，36，48，110，127，220，240，380，415，440，480，500，600 |
||||||
|
סליל DC (V) |
24，36，48，110，220 |
||||||
|
פריטים |
דֶגֶם |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
מוֹט |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
זרם חימום קונבנציונלי מדורג (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
מדורג תפעולי זרם (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
מתח בידוד מדורג (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
כוח של נשלט 3 פאזי מנוע כלוב (AC-3) |
קילוואט |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
סליל AC(V) |
110，127，220，240，380，415，440，480，500，600 |
||||||||||||
|
פריטים |
דֶגֶם |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
מוֹט |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
זרם חימום קונבנציונלי מדורג (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
מדורג תפעולי זרם (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
מתח בידוד מדורג (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
כוח של תלת פאזי מבוקר מנוע כלוב (AC-3) |
קילוואט |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
סליל AC(V) |
110, 127，220，240，380，415，440，480，500，600 |
||||||||||||

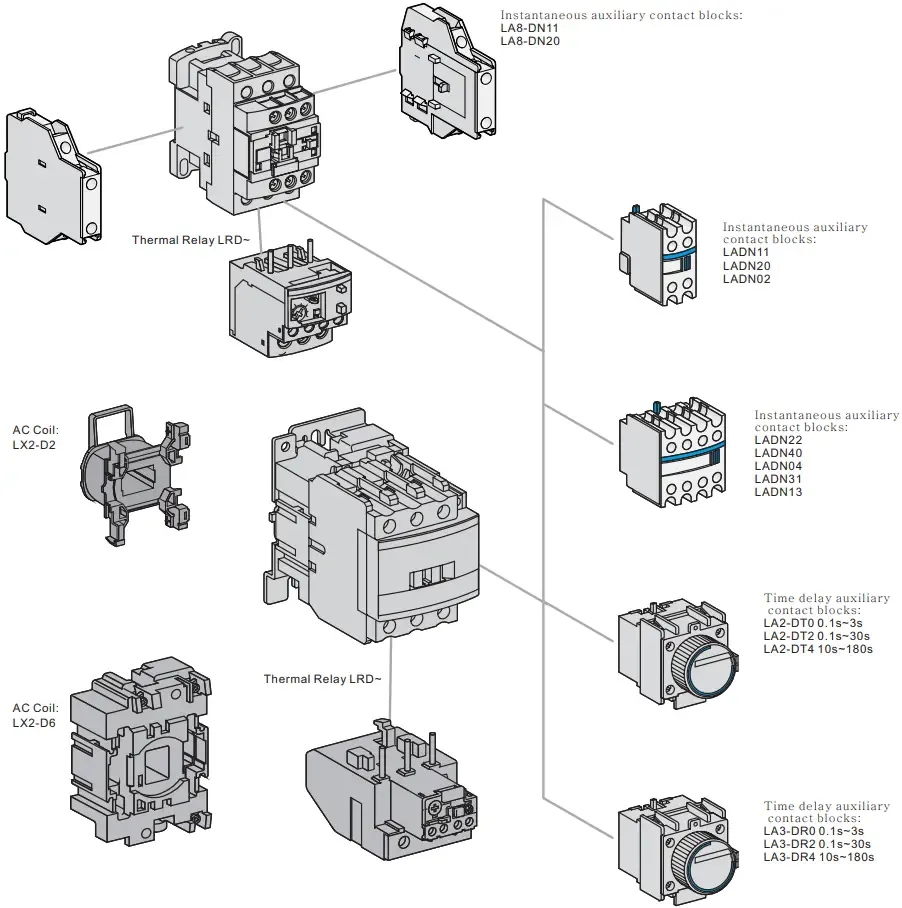

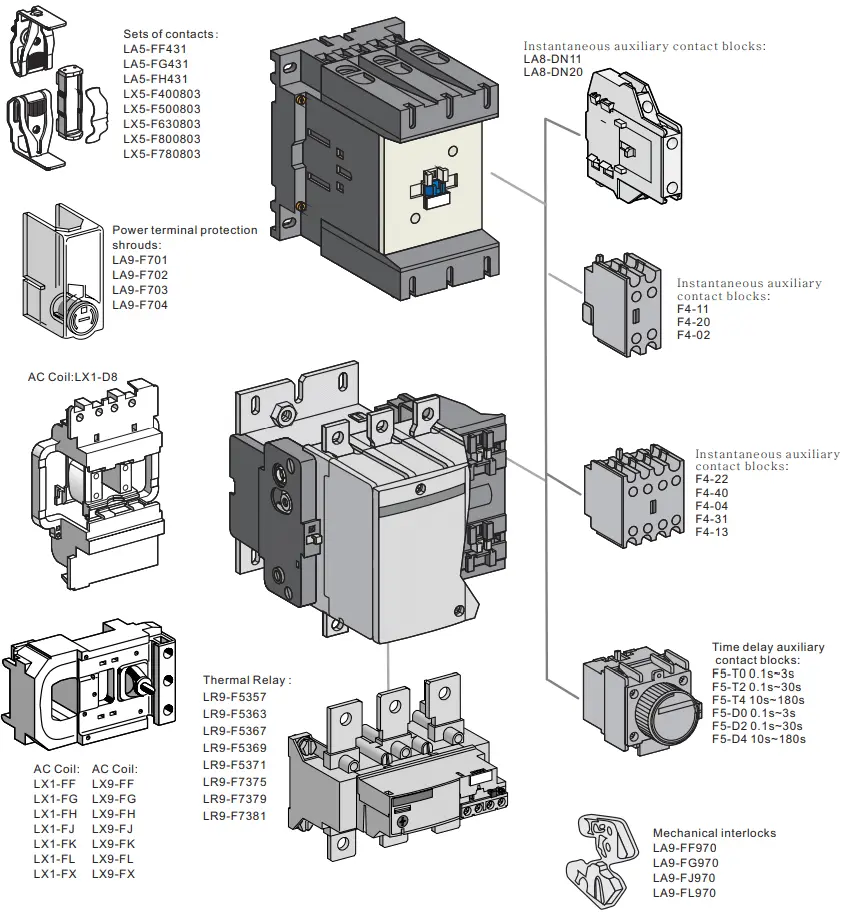

אביזרים
למה לבחור CDADA D מגע?
★ תאימות אמיתית לחברת החשמל
תוכנן ונבדק לפי IEC/EN 60947-4-1 - הבטחת קבלה גלובלית ויכולת פעולה הדדית.★ פתרון שליטה מוטורית מלאה
התאמה עם ממסרי עומס תרמי של CDADA עבור מכלולי מתנע שלמים של מנוע - עומס יתר + קצר חשמלי + בידוד.★ גמישות מתח רחבה
בחר מתוך 13 מתחי סליל AC ו-5 DC - אידיאלי עבור פרויקטים גלובליים או לוחות מתח מעורבים.★ חזק עבור Heavy Duty
תומך בהפעלת AC-4 (היפוך/חיבור תכופים) - מושלם עבור מנופים, מעליות ומסועים.★ אינטגרציה של Plug-and-Play
מגעי עזר סטנדרטיים 1NO+1NC מאפשרים חיבור קל, איתות או משוב PLC.★ אמינות תעשייתית
נבדק עבור סיבולת חשמלית גבוהה, התנגדות נמוכה למגע ודיכוי קשת יציב - מזעור זמן ההשבתה.★ היתרונות העיקריים שלנו הם: 1) הסמכות בינלאומיות מלאות, 2) יכולת OEM/ODM חזקה, 3) יחס עלות-ביצועים גבוה, 4) כושר ייצור אמין בקנה מידה גדול, 5) ניסיון רב בייצוא.
★ המוצרים שלנו מיוצאים בהצלחה לדרום מזרח אסיה, המזרח התיכון, דרום אמריקה, אפריקה, אירופה ומדינות חבר העמים, עם התמקדות חזקה בשווקי החגורה והכבישים.
יישומים אופייניים
מתנעי מנוע: משאבות, מאווררים, מדחסים, מיקסרים
מערכות HVAC: בקרת צ'ילרים ומפוחים
אוטומציה תעשייתית: קווי מסועים, מכונות אריזה
ניהול מבנים: בקרת מעליות, בנקי תאורה
אנרגיה ומים: טיפול בשפכים, מערכות השקיה
שאלות נפוצות
ש1: מה המשמעות של "מגע D"?
A1: "D" מתייחס לייעוד הסדרה (LC1-D) המשמש ברחבי העולם עבור פלטפורמת מגע AC מודולרית וסטנדרטית זו. זה לא סיווג טכני - אבל מוכר באופן נרחב בבניית פאנלים בשל התאימות שלו לאביזרים כמו ממסרי עומס יתר ומנעולים מכניים.
ש 2: מה ההבדל בין חובת AC-3 ל-AC-4?
A2:● AC-3: התנעה/עצירה רגילה של מנועי כלוב סנאי (למשל, משאבות, מאווררים). הורד מתח.
● AC-4: חיבור תכוף, אינצ'ינג או היפוך (למשל, מנופים, מנופים). מתח חשמלי גבוה יותר → דורש מגעים חזקים יותר. → CDADA LC1-D מדורג עבור שניהם, מה שהופך אותו למגוון.
ש 3: האם אני יכול להשתמש במגע זה ללא ממסר עומס יתר?
A3: לא מומלץ לעומסי מנוע. המגע רק מחליף חשמל - הוא אינו מגן מפני עומס יתר. חבר תמיד עם ממסר עומס יתר תרמי או אלקטרוני למען בטיחות המנוע.
ש 4: האם זמינות גרסאות 4 מוטות?
A4: כן! כל דגמי LC1-D תומכים בתצורות 3P או 4P - אידיאלי עבור יישומי מיתוג ניטרלי או מערכות 4 חוטים.
ש 5: מדוע לבחור CDADA על פני מגעים אחרים מסדרת D?
A5: CDADA מציע:● תאימות אמיתית של IEC 60947-4-1 עם דוחות בדיקה
● טווח מתח סליל רחב יותר (כולל 415V, 480V, 600V לייצוא)
● איכות עקבית עם מגעים מסגסוגת כסף ומנחתי קשת
● תמחור ידידותי ל-OEM והחזרת דגימות מהירה
● אישורים גלובליים (CE) ותיעוד באנגלית
