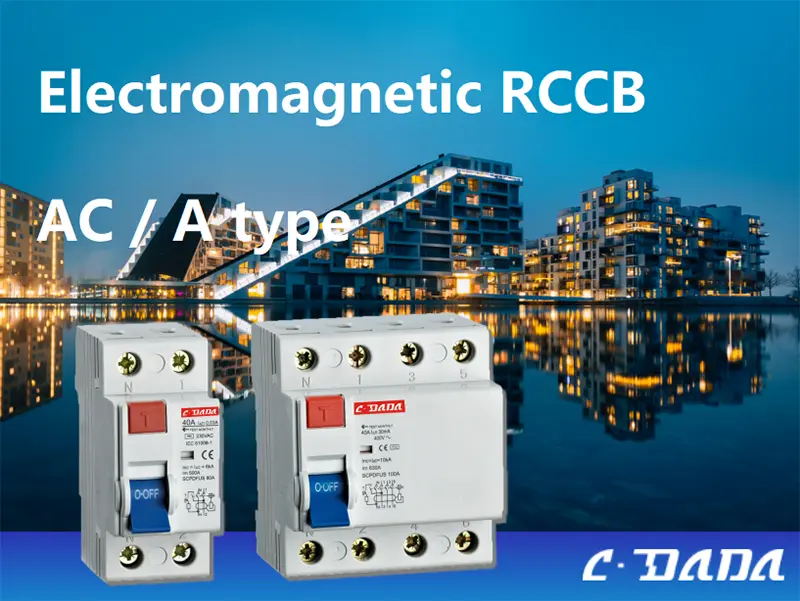

מפסק זרם שייר אלקטרומגנטי

לבטיחות קריטית למשימה שבה אמינות לא יכולה להיות תלויה במתח חיצוני, בחרו במפסק זרם שאריות אלקטרומגנטי של CDADA (RCCB). הנדסה של Shanghai DADA Electric CO., LTD לפי תקני IEC 61008-1, RCCB אלקטרומגנטי גרידא זה פועל ללא כל מעגל אלקטרוני או מתח עזר - מה שהופך אותו לחסין בפני תנודות מתח, נחשולי מתח או אובדן ניטרלי.

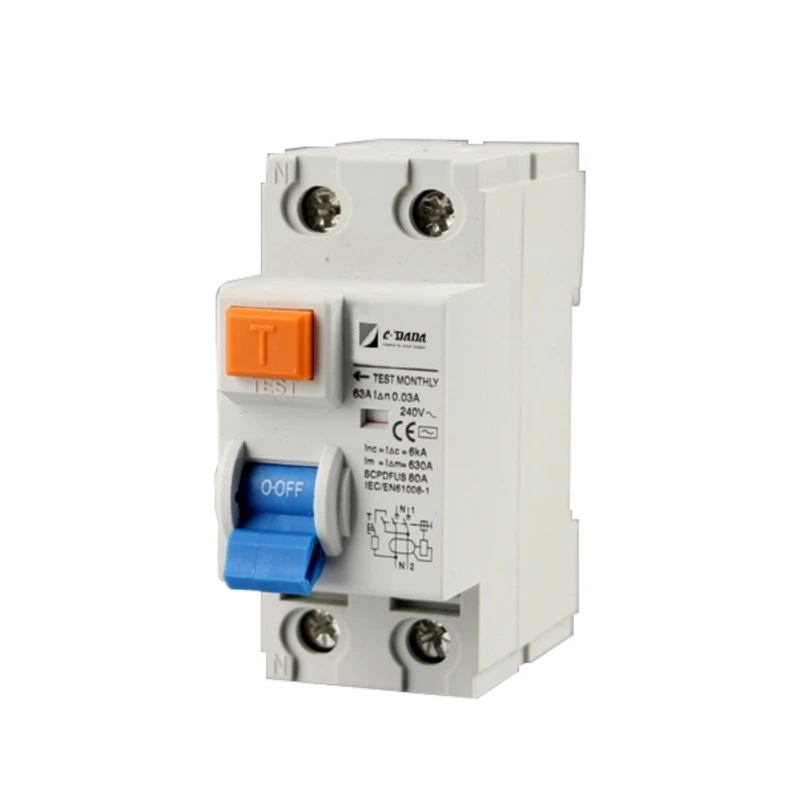

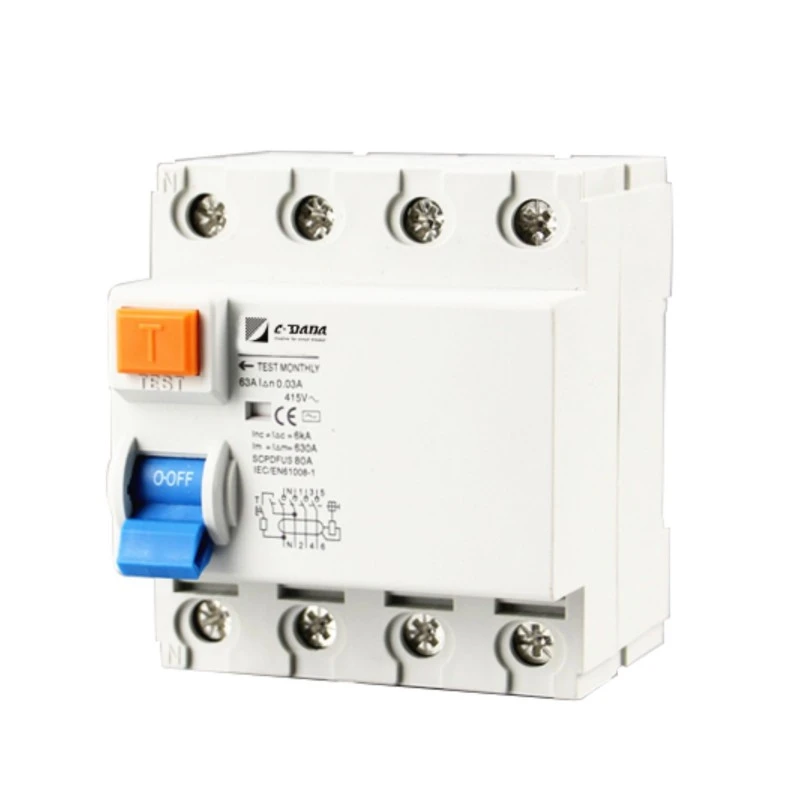

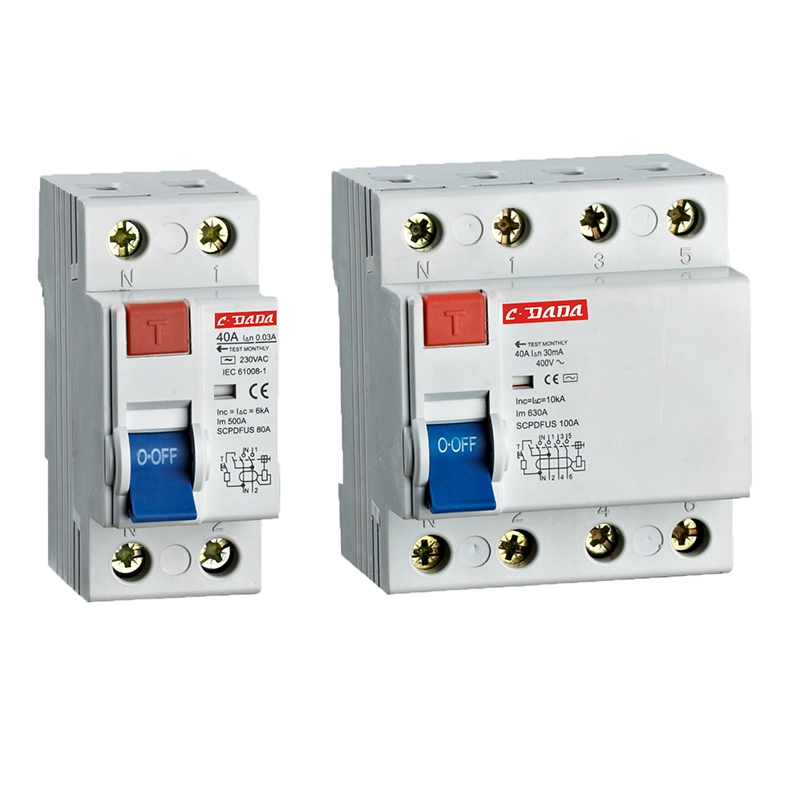

זמין בתצורות 2P (1+N) ו-4P (3+N) עם זרמים מדורגים מ-16A עד 100A ורגישות של 10mA, 30mA או 100mA, הוא מספק הגנה מפני תקלות קרקע בטוחה בכשל בסביבות רשת מזוהמות, לחות גבוהה או לא יציבה.

עם דירוג קצר חשמלי מותנה של 6kA, דיור מיובא מעכב בעירה ומחוון מיקום מגע, ה-RCCB האלקטרומגנטי של CDADA אמין באתרי תעשייה, תשתיות כפריות ולוחות יצוא שבהם חשובה המהימנות המכנית המוחלטת.

מפרט מפתח

סוג: RCCB אלקטרומגנטי (ללא אלקטרוניקה, לא נדרש כוח עזר)

תקן: IEC 61008-1

מוטות: 2P (1+N) או 4P (3+N)

זרם נקוב (בפנים): 16A, 25A, 32A, 40A, 63A, 80A, 100A

מתח מדורג:

2P: 240V AC

4P: 240/415V AC

רגישות (I△n): 10mA, 30mA, 100mA

זרם לא מעידה: 0.5 × I△n

זמן נסיעה ב-I△n: ≤ 0.1 שניה

כושר ייצור ושבירה (I₄m):

500A (ב-≤ 40A)

630A (ב-63A ≥)

זרם קצר חשמלי מותנה (Inc): 6kA

מתח עמיד בדחף (Uimp): 6000V

דרגת הגנה: IP20

הרכבה: מסילת DIN 35 מ"מ, רוחב 45 מ"מ

חיבורים: סוג פינים, תומך בכבלים עד 35 מ"מ

דיור: פלסטיק מיובא מעכב בעירה, עמיד בחום, חסין פגיעות

טמפ' הפעלה: מתאים לסביבות מזוהמות/קשות

מחוון חזותי: מחוון מצב מגע (מראה מצב ON/OFF)

מנגנון נסיעה: שחרור אלקטרומגנטי טהור - עובד גם ללא מתח על הקו

מדוע לבחור ב-RCCB אלקטרומגנטי של CDADA?

★ אפס תלות במתח אספקה

שלא כמו RCCBs אלקטרוניים, מפסק זרם שאריות אלקטרומגנטי אינו דורש כוח עזר - מופעל בצורה מהימנה גם אם ניטרלי נשבר, מתח קורס או במהלך הפסקות.

★ אמינות ללא תחרות בתנאים קשים

עיצוב מסוף מיוחד וחומרים בדרגה גבוהה מבטיחים ביצועים יציבים בסביבות מאובקות, לחות או קורוזיביות - אידיאלי עבור חוות, מנהרות וארונות חיצוניים.

★ עיצוב בטוח לכשלים מטבעו

ללא מוליכים למחצה = ללא הזדקנות, ללא תקלות תוכנה, ללא רגישות EMI. רק פיזיקה מכנית-מגנטית - מוכחת במשך עשרות שנים.

★ עמידה בסטנדרטים גלובליים

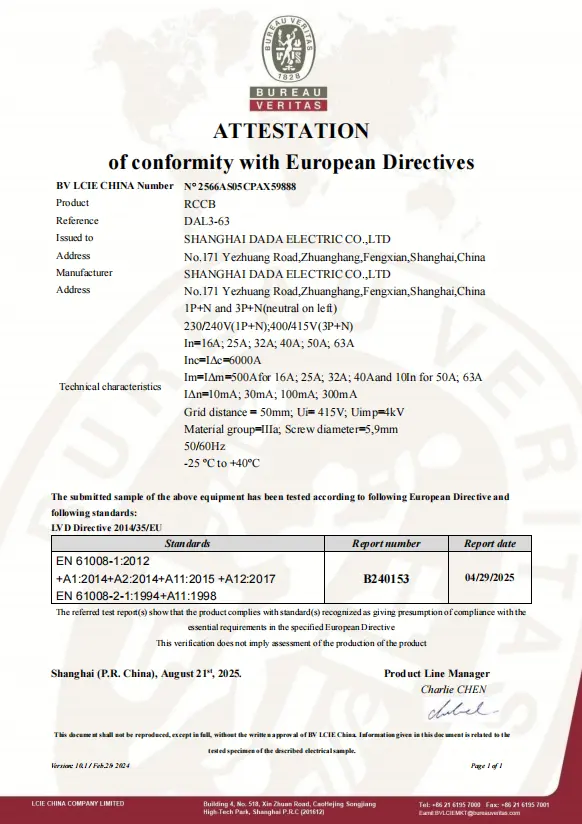

תואם באופן מלא ל-IEC 61008-1, מתאים לפרויקטים בינלאומיים הדורשים הגנה חזקה וללא תחזוקה.

★ משוב תפעולי ברור

מחוון מיקום מגע מובנה מאפשר אישור חזותי מיידי - קריטי לביקורות בטיחות ותחזוקה.

★ תוך שמירה על סודיות הלקוח, אנו משרתים מפיצים רבים ושותפי OEM ברחבי העולם המספקים לפרויקטים גדולים ולשווקים מקומיים.

★ צוותי המכירות וההנדסה שלנו שואפים לענות לכל הפניות הטכניות תוך 24 שעות עבודה.

יישומים אופייניים

חשמול כפרי: אזורים עם רשתות לא יציבות או חלשות

מפעלים תעשייתיים: סביבות EMI גבוהות (רתכים, מנועים)

מנהרות ומכרות: תנאים לחים ומזוהמים

מערכות גיבוי: היכן שלא ניתן להבטיח שלמות ניטרלית

לוחות ייצוא: עבור שווקים הדורשים אמינות אלקטרומגנטית טהורה (למשל, חלקים מאפריקה, המזרח התיכון, דרום מזרח אסיה)

שאלות נפוצות (שאלות נפוצות)

ש1: מה ההבדל בין RCD מסוג A וסוג AC? A1:

● סוג AC: מזהה רק דליפת AC סינוסואידית חלקה (למשל, מתקלות בחימום).

● סוג A: מזהה דליפת AC + DC פועם (למשל, ממטענים לטלפונים, מנהלי התקן LED, מכונות כביסה). ← סוג A נדרש בהתקנות מודרניות עם עומסים אלקטרוניים. CDADA מציעה את שני הסוגים - אשר את צרכי היישום שלך.

ש 2: מה ההבדל בין RCCBs אלקטרוניים לאלקטרומגנטיים?

תכונה	RCCB אלקטרוני	RCCB אלקטרומגנטי
דרוש כוח	כן (צריך מתח קו)	לא - עובד ב-0V
תלות ניטרלית	נכשל אם ניטרלי נשבר	עדיין עובד ללא נייטרלי
רגישות EMI	יכול להטעות כוזב ליד מנועים / VFDs	חסין בפני EMI
עֲלוּת	לְהוֹרִיד	מעט גבוה יותר
Use Case	רשתות עירוניות יציבות	מערכות קשות, כפריות או קריטיות

ש 3: האם RCCB אלקטרומגנטי זה תומך בהגנה אישית של 30mA?

A3: כן - זה זמין ב-10mA, 30mA ו-100mA. גרסת ה-30mA עומדת בדרישות חברת החשמל להגנה מפני זעזועים מצילת חיים.

ש 4: האם ניתן להשתמש בו במערכות הארקה TT?

A4: בהחלט. למעשה, RCCBs אלקטרומגנטיים מועדפים במערכות TT מכיוון שהם אינם מסתמכים על התייחסות נייטרלית יציבה - אשר עשויה להיות נעדרת או בעלת עכבה גבוהה בהגדרות TT.

ש 5: מדוע לבחור ב-CDADA עבור מפסק זרם שאריות אלקטרומגנטי?

A5: CDADA מספקת:

● עיצוב אלקטרומגנטי אמיתי תואם IEC 61008-1

● ללא אלקטרוניקה נסתרת - פעולה מגנטית טהורה

● דיור מעכב בעירה ברמה גבוהה לבטיחות

● אמינות מוכחת בסביבות מזוהמות

● תמיכת OEM: תמחור בכמות גדולה, מסמכי הסמכה, דגימה מהירה
