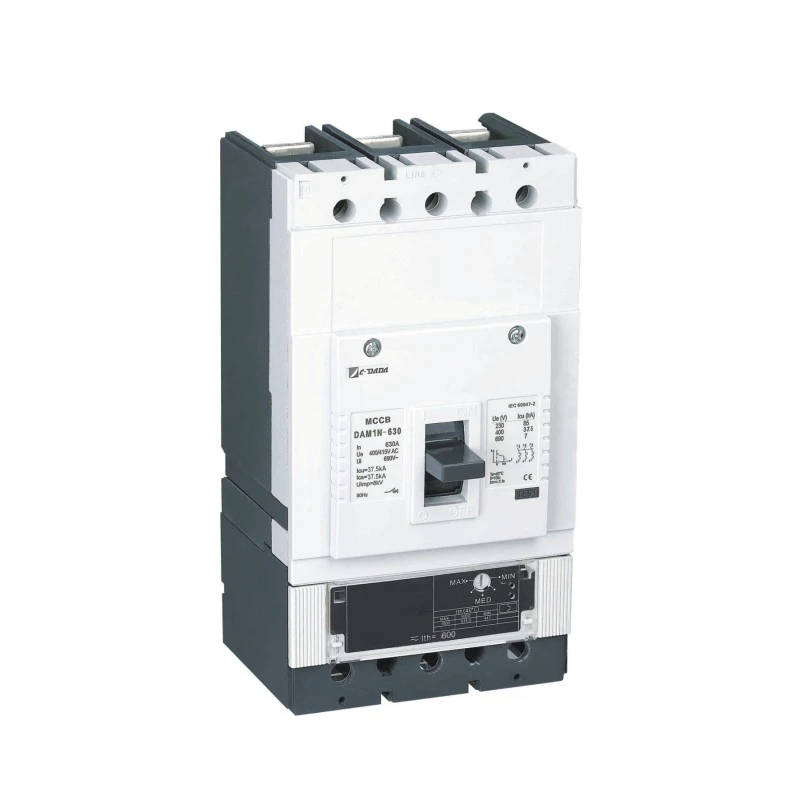

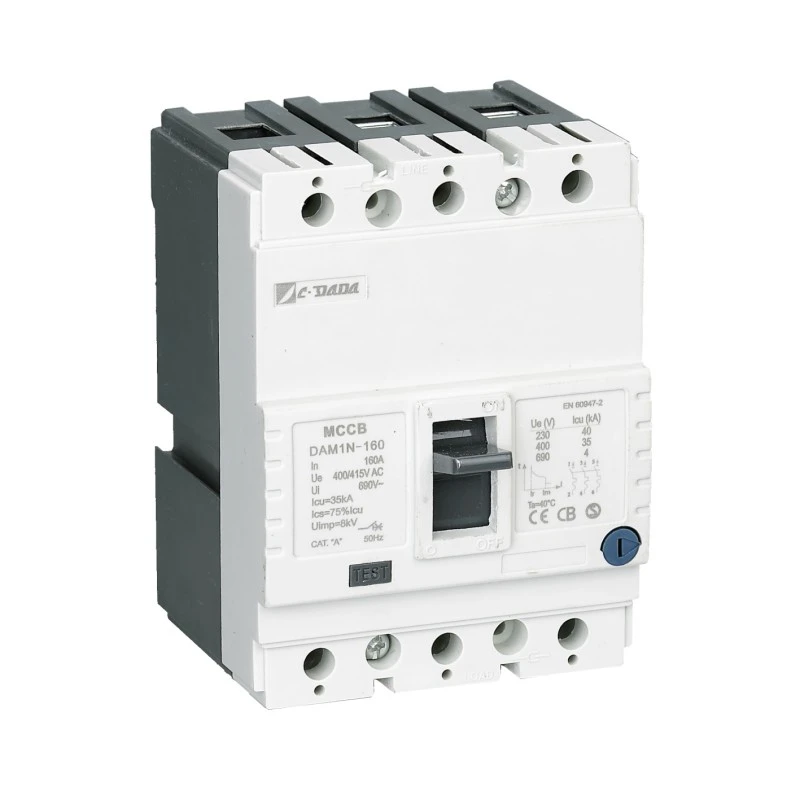

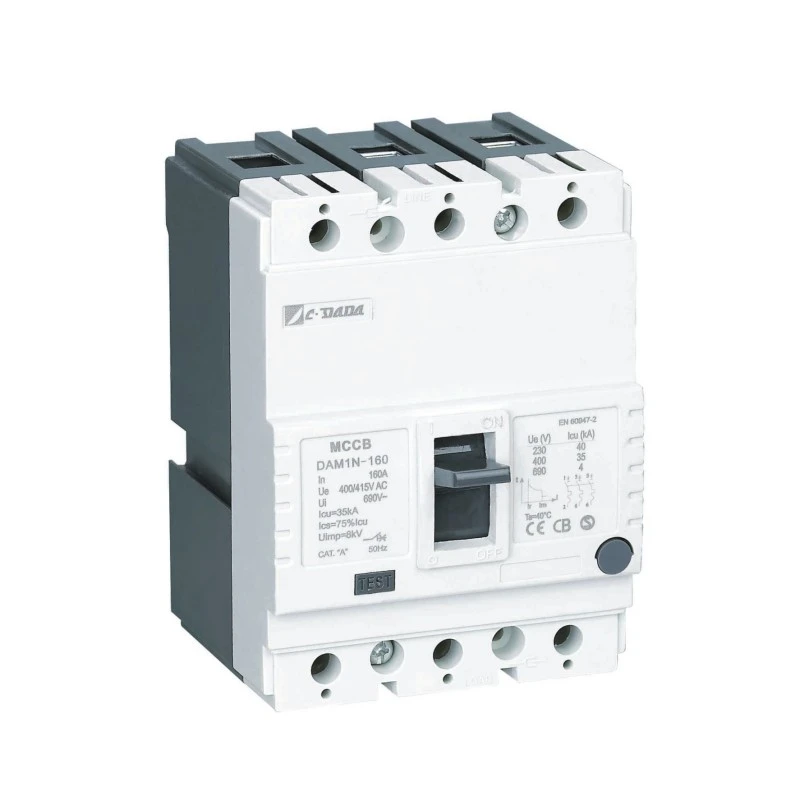

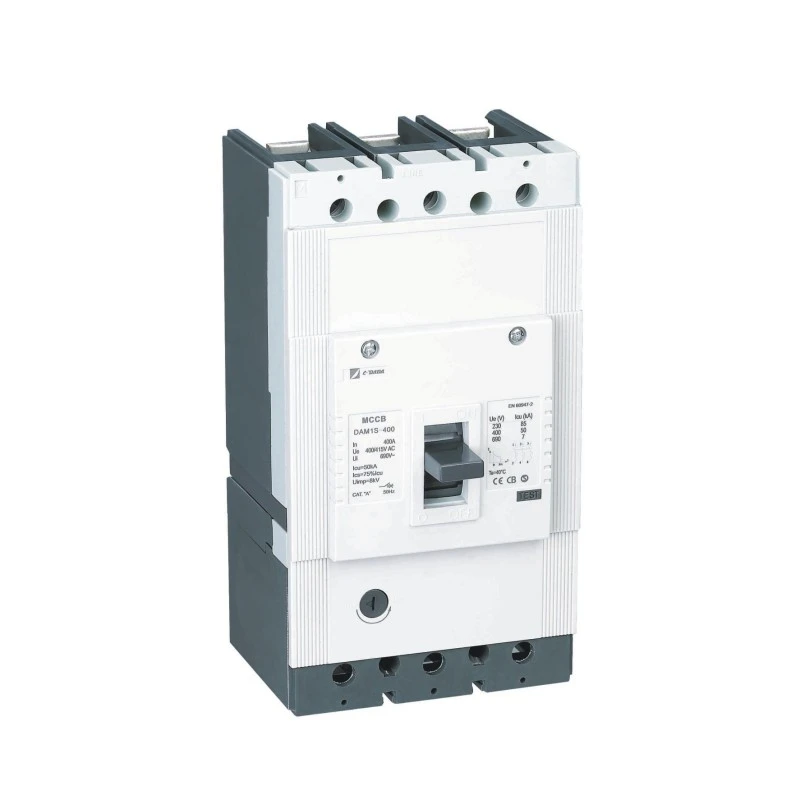

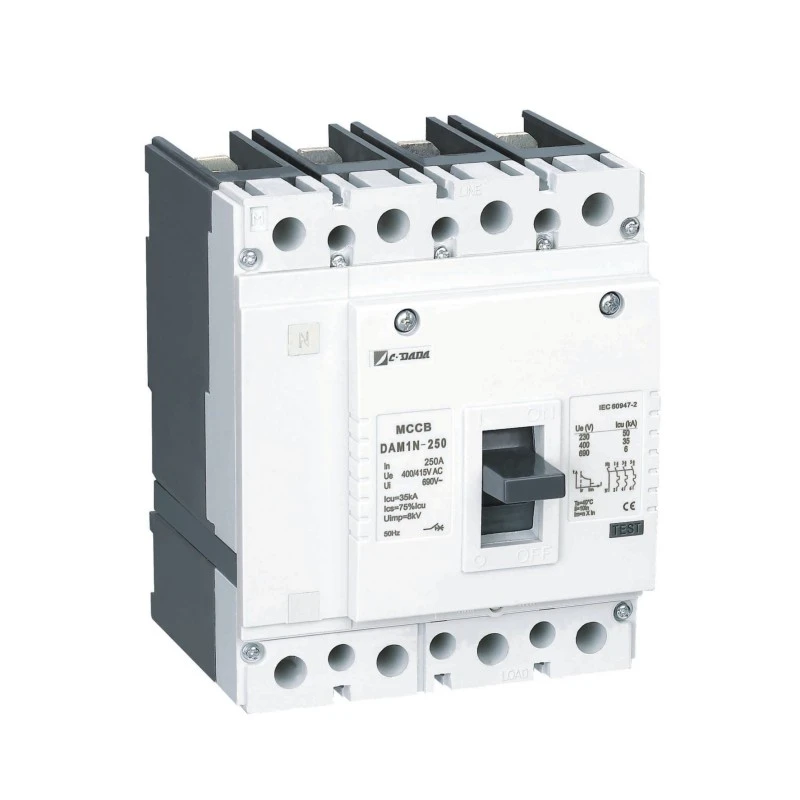

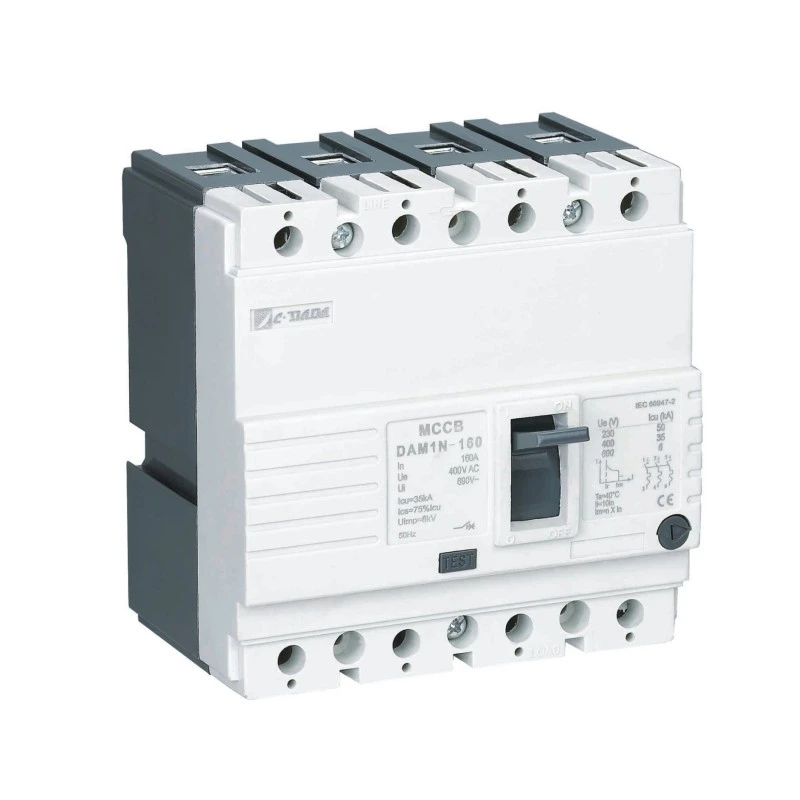

מפסק תרמיל מתכוונן תרמי
Model:DAM1 Series
גלה את מפסק המעגל התרמי מתכוונן מסדרת CDADA DAM1 מהמפעל האמין, Shanghai DADA Electric-מוסמך (ASTA, KEMA, CE) והגדרות תרמיות מתכווננות (70-100%). אידיאלי להגנת עומס יתר מדויקת ביישומים תעשייתיים. זמין בתצורות 3P/4P עד 1600A ב-400V/415V. מושלם עבור יצרני OEM וקונים בכמויות גדולות.
מפסק המעגל יצוק תרמי מסדרת DAM1 מבית Shanghai DADA Electric CO., LTD. מתוכנן לעמוד בסטנדרטים ברמה עולמית, ומספק הגנה חזקה הן מפני עומס יתר והן מפני תנאי קצר חשמליים. עם טווח הגדרה תרמית מתכווננת של 70% עד 100% מ-In, ניתן לכוונן מפסק זה עדין כך שיתאים לצרכי היישום הספציפיים שלך.
זמין בתצורות 3P ו-4P, בדירוג של עד 1600A ב-400V/415V, הוא מגיע עם הסמכות גלובליות כגון ASTA, KEMA, CE, CB, SEMKO ו-RoHS, מה שמבטיח תאימות באזורים מרובים.
פרמטרים חשמליים של DAM1 מתכוונן תרמי קייס יצוק מפסק
|
סוג מתכוונן תרמי MCCB (0.7-1)In |
|||||||||
|
תַצלוּם |
דֶגֶם |
קוד |
Icu (KA) |
Ics (KA) |
נוכחי מדורג -ב |
Ui(V) |
Ue(V) |
מוֹט |
Uimp(V) |
|
|
DAM1-160 |
B |
25 |
12.5 |
10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)א |
750V |
400/415V |
3P / 4P |
8000 |
|
N |
35 |
26.25 |
|||||||
|
S |
50 |
37.5 |
|||||||
|
|

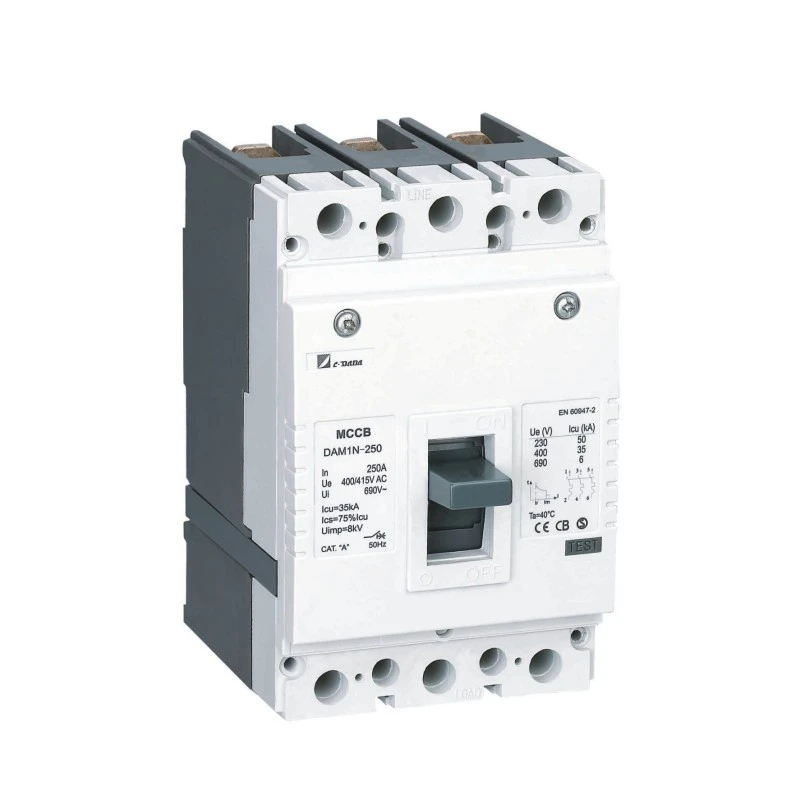

DAM1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)א |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|

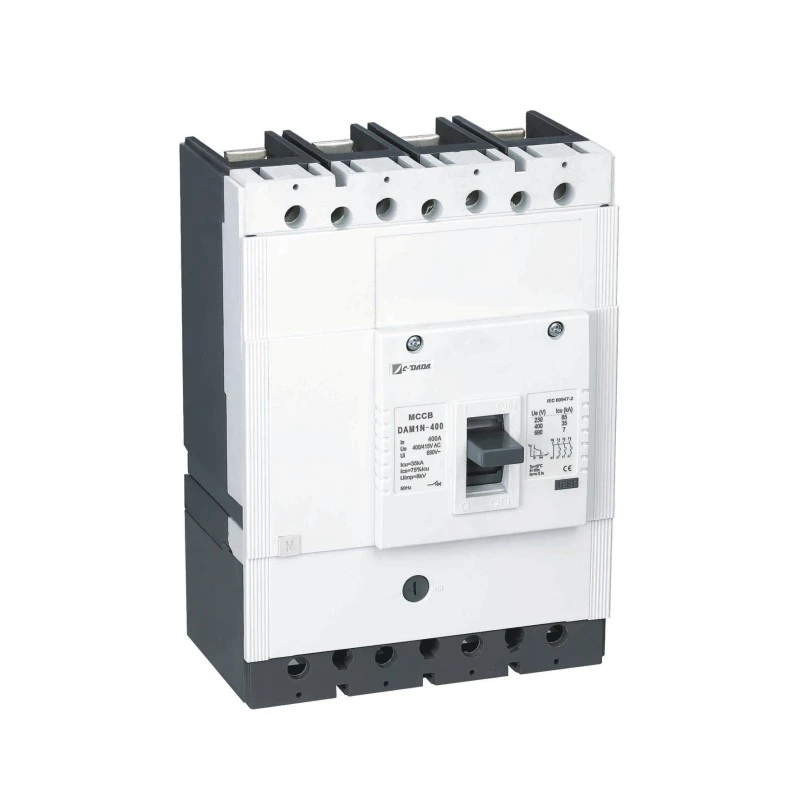

DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350) - 400 - 500 - 630A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700)- 800 -1000A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|

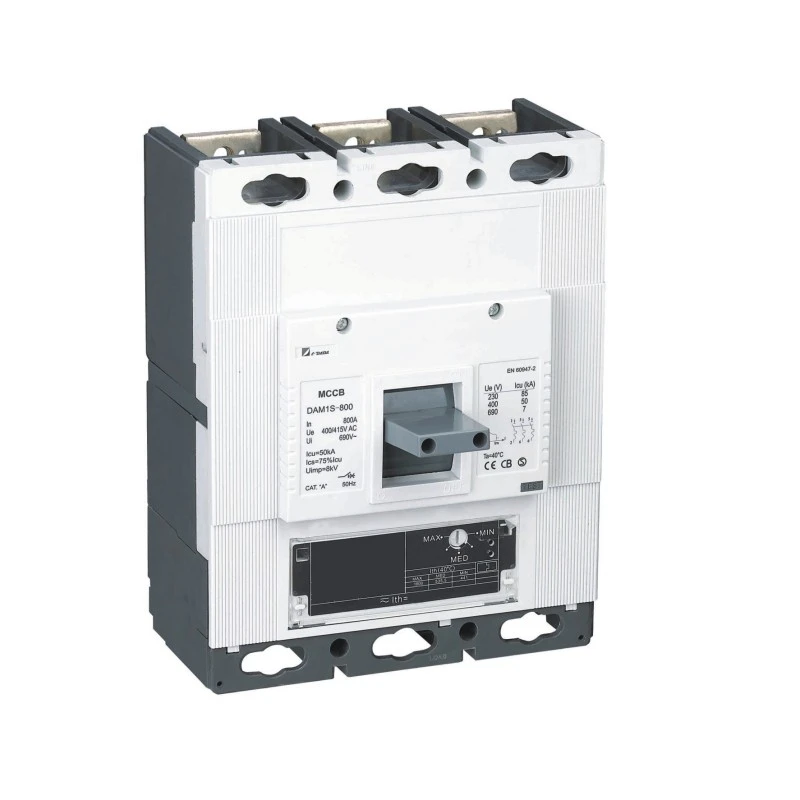

DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750V |
400V |
3P / 4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
|||||||
מפרט מפתח
דגם: MCCB מתכוונן תרמי מסדרת DAM1
סוג: מפסק מארז יצוק (MCCB)
מוטות: 3P / 4P
מתח מדורג (Ue): 400V / 415V AC
זרם נקוב (In): 16A – 1600A

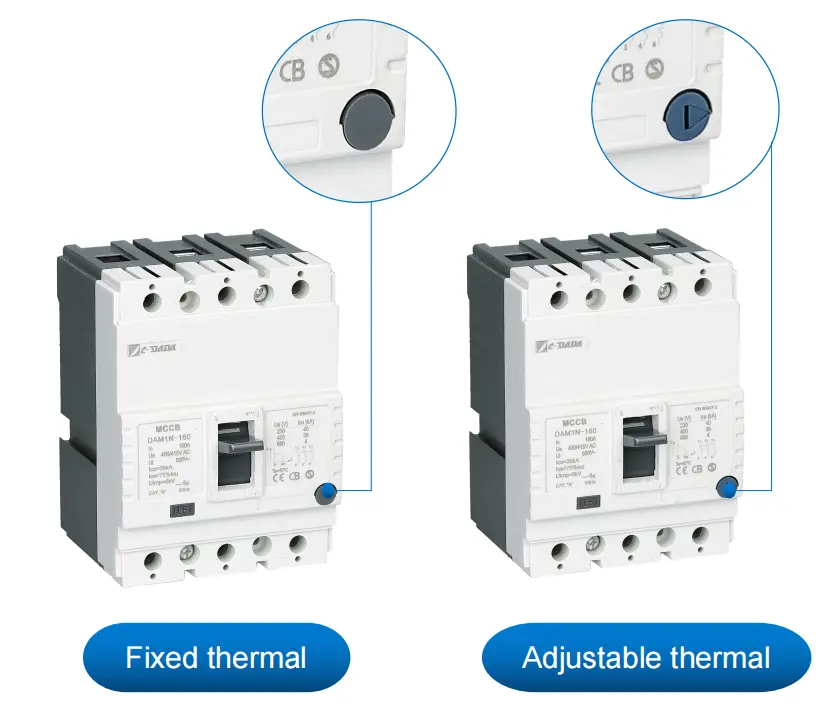

הגדרה תרמית מתכווננת: 70% - 100% פנימה
הסמכות: ASTA, KEMA, CE, CB, SEMKO, RoHS
גדלי מסגרת: 6 גדלי מסגרת
מאפיינים נוספים: לחצן לחיצה לנסיעה, מגעים ראשיים נפרדים וקשתות
|
זרם מדורג MCCB (א) |
הגדרת טיול תרמי מינימום (0.7 אינץ') |
הגדרת טיול תרמי מקסימום (1 אינץ') |
טווח מתכוונן (0.7-1 אינץ') |
|
16 |
11.2 |
16 |
11.2–16 |
|
32 |
22.4 |
32 |
22.4–32 |
|
63 |
44.1 |
63 |
44.1–63 |
|
100 |
70 |
100 |
70–100 |
|
250 |
175 |
250 |
175–250 |
|
400 |
280 |
400 |
280–400 |
|
630 |
441 |
630 |
441–630 |
|
800 |
560 |
800 |
560–800 |
|
1250 |
875 |
1250 |
875–1250 |
|
1600 |
1120 |
1600 |
1120–1600 |
עקרון עבודה ומנגנון הגנה
★ הגנה תרמית (עומס יתר)
האלמנט התרמי בסדרת DAM1 משתמש ברצועה דו-מתכתית שמתכופפת בעת חימום על ידי זרם יתר מתמשך (> זרם מדורג). על ידי התאמת ההגדרה התרמית בין 70% ל-100% מ-In, משתמשים יכולים להתאים את זמן התגובה של המפסק כדי למנוע נסיעות מטרד תוך הבטחת הגנה יעילה.★ לחצן Push-to-Trip
למטרות בדיקה, כפתור הלחיצה ליציאה מאפשר הפעלה ידנית של המפסק, וידוא תקינותו התפעולית ללא צורך לגרום למצב תקלה ממשי.★ הפרד מגעים ראשיים וקשתיים
כדי לשפר את העמידות והביצועים, סדרת DAM1 כוללת מגעים ראשיים וקשתיים נפרדים. עיצוב זה מבטיח שהמגעים העיקריים מוגנים במהלך אירועי זרם גבוה, ומאריך את תוחלת החיים של המפסק.

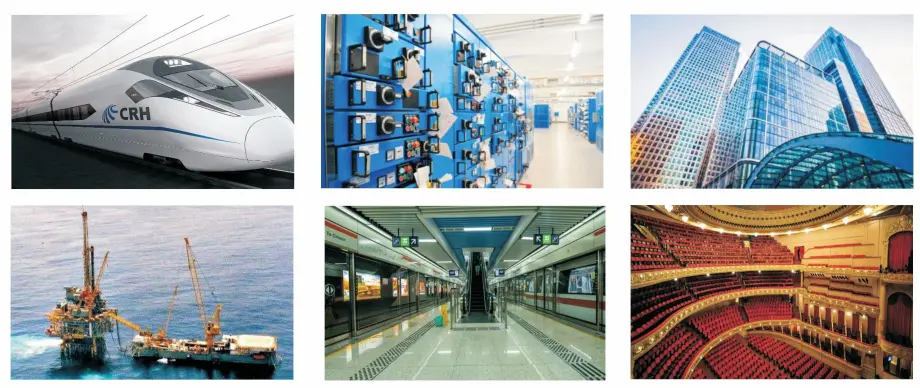

תרחישי יישום
מפסק המעגל המעוצב התרמי DAM1 (MCCB) הוא אידיאלי עבור מגוון רחב של יישומים שבהם שליטה מדויקת על הגנת עומס יתר חיונית. אלה כוללים:
★ מפעלי תעשייה: הבטחת פעילות יציבה במפעלי פלדה, מפעלים כימיים ופלטפורמות נפט.
★ מבנים מסחריים: מיגון מערכות חשמל בקניונים, בנייני משרדים ובתי מלון.
★ שירותים: הפצה אמינה בתחנות משנה ורשתות חשמל.
★ מרכזי נתונים: שמירה על זמן פעולה בתשתית IT קריטית.
למה לבחור ב-CDADA?

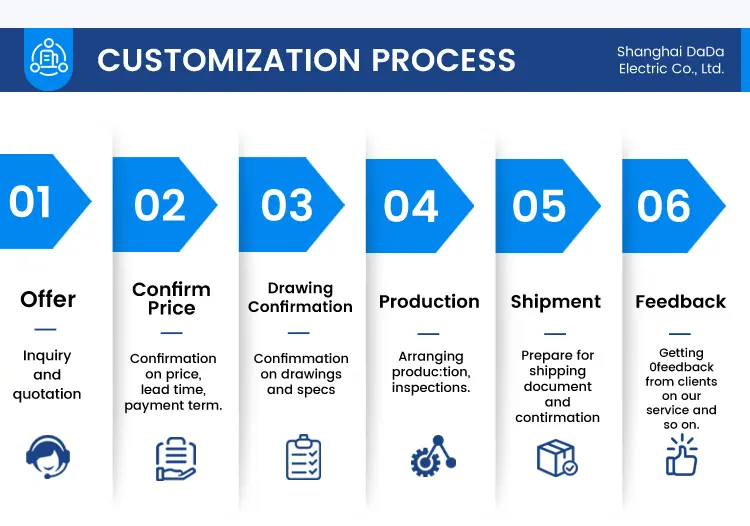

1. יש לנו צוות מו"פ מקצועי, יש תהליך פיתוח סטנדרטי. יכול לספק שירות מעולה בהתאמה אישית.

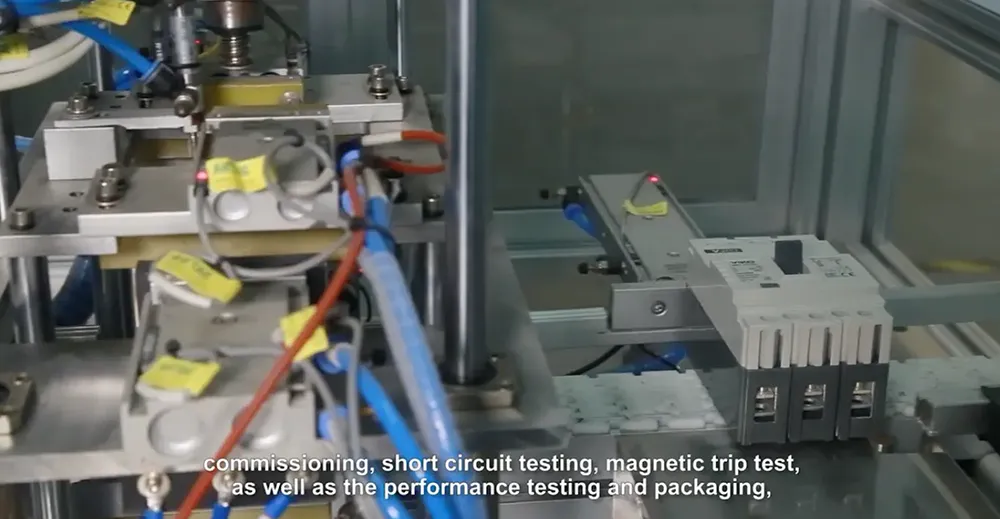

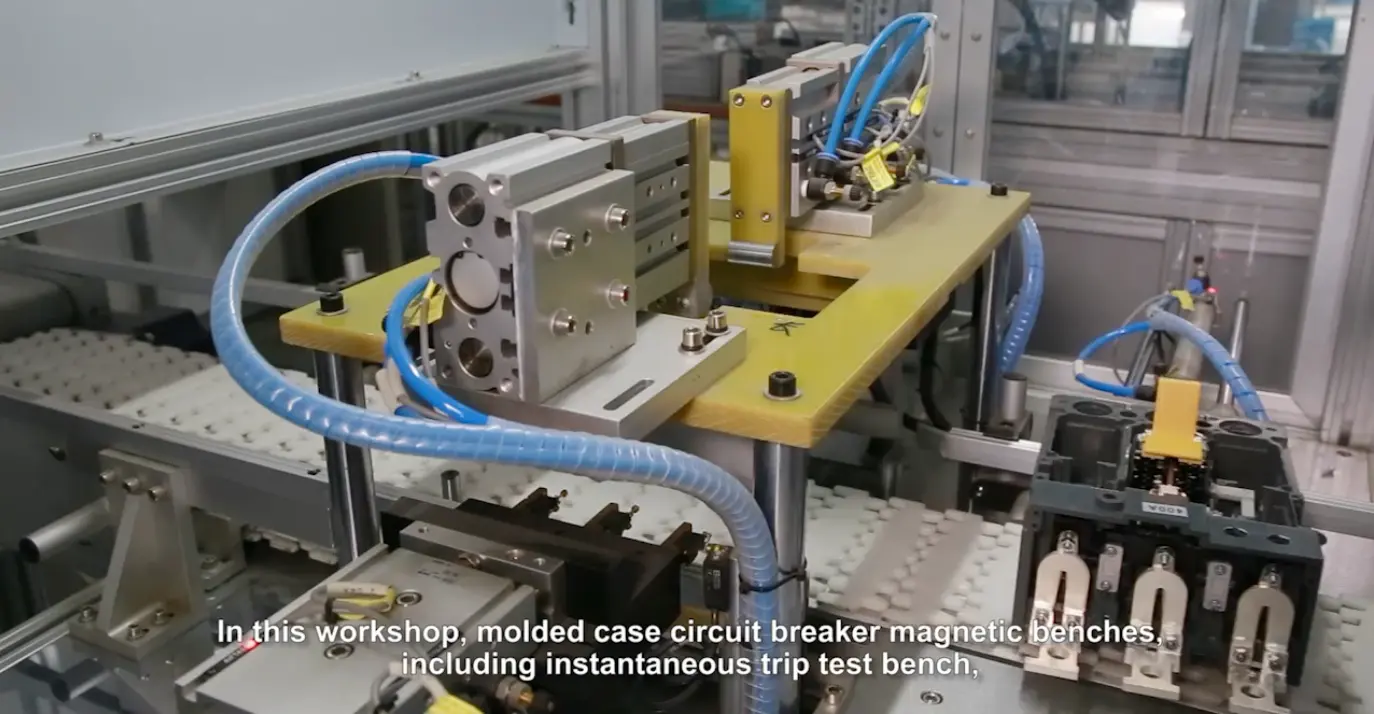

2. אנו מייצרים מפסק על ידי קו ייצור אוטומטי, כעת, יש לנו 6 קווי ייצור אוטומטיים. וקיבולת יומית היא יותר מ 1000 יחידות.

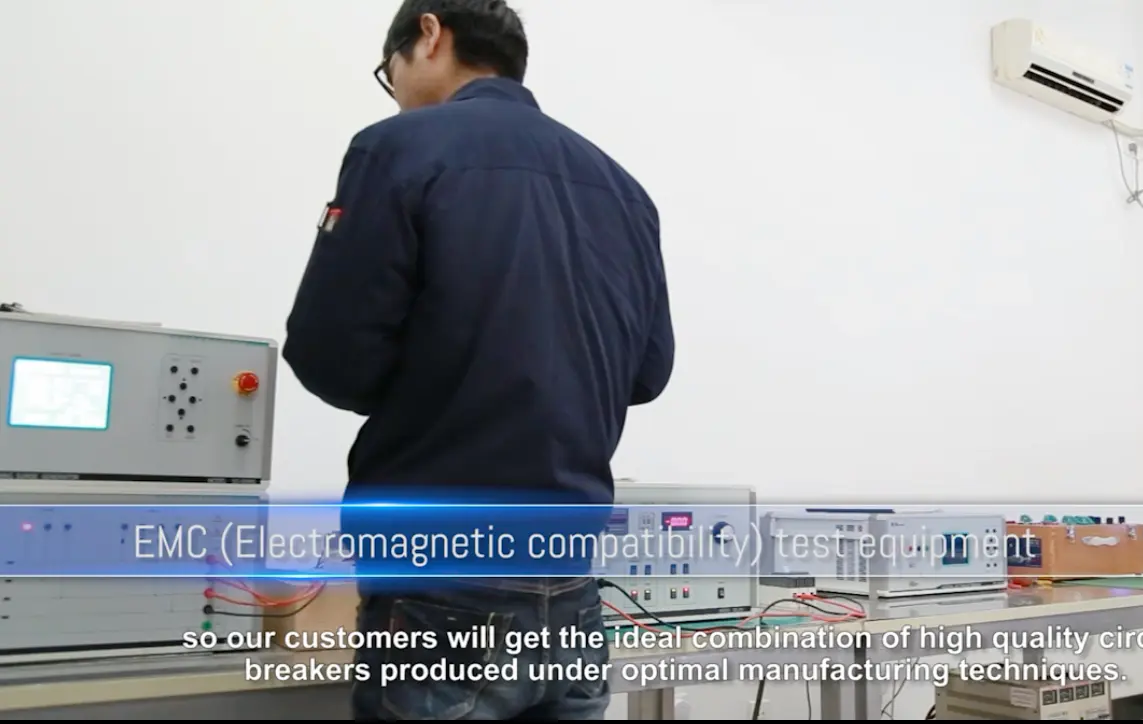

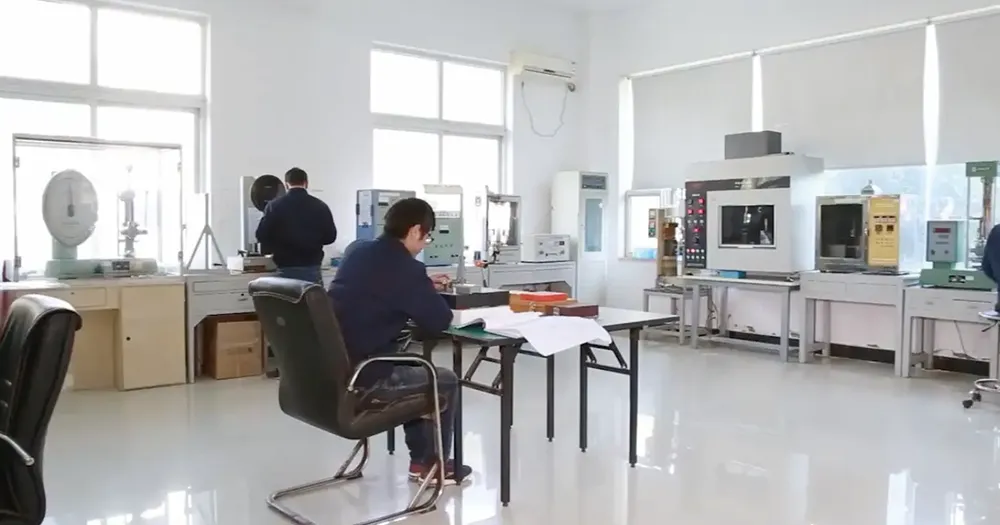

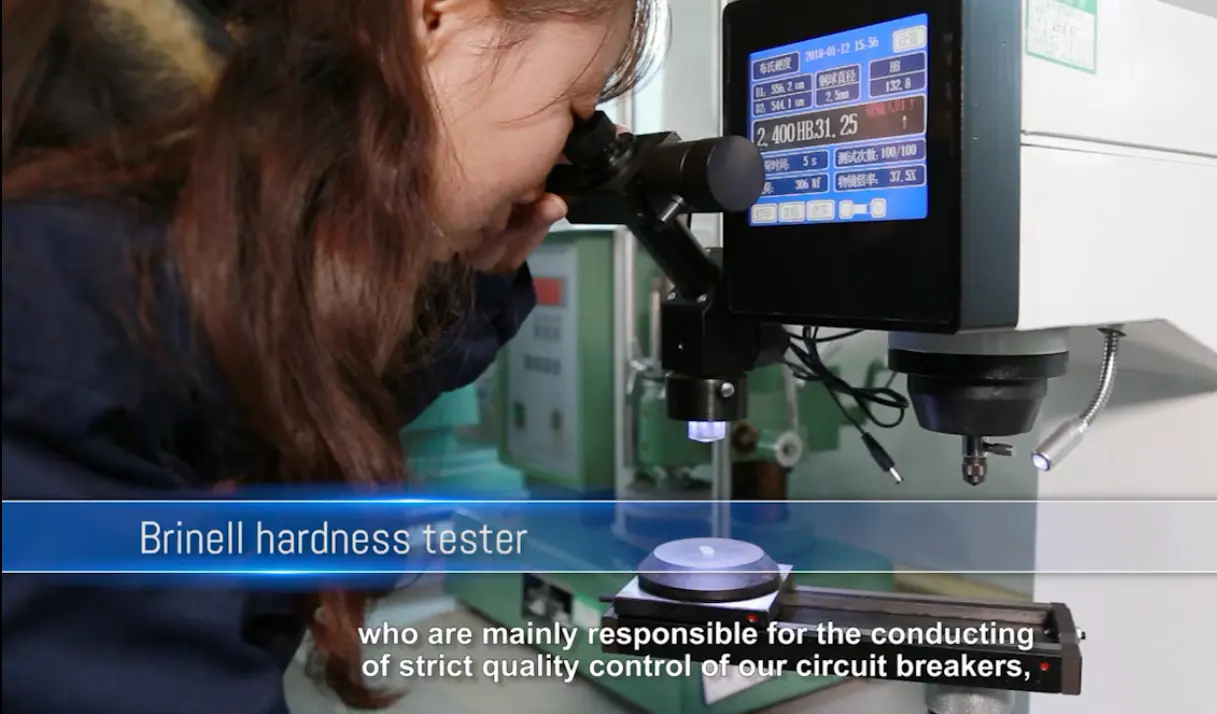

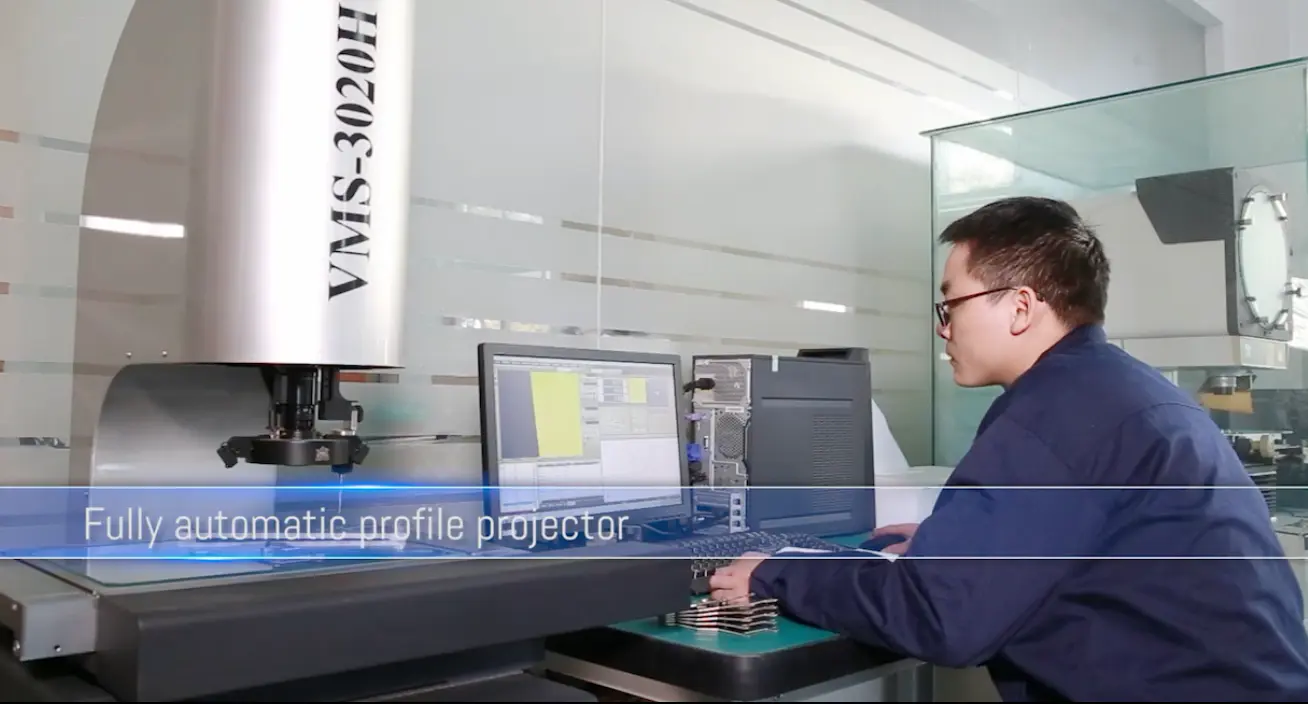

3. יש לנו מעבדה מתפקדת במלואה, המעבדה שלנו יכולה לראות במעבדה, אנחנו יכולים לעשות עומס תרמי, מגבלת מגנטי ומגבלה, חיי מנגנון, EMC במעבדה שלנו.
4. לאחר השגת CB,CE,SEMKO,KEMA,ASTA,ROHS,SASO,CCC גלובלי
שאלות נפוצות
ש1: מהו טווח ההגדרה התרמית המתכווננת עבור DAM1 MCCB?
A1: ניתן לכוונן את ההגדרה התרמית בסדרת DAM1 בין 70% ל-100% מ-In, מה שמאפשר שליטה מדויקת על הגנת עומס יתר.
ש 2: האם ניתן להשתמש במפסק ה-DAM1 תרמית מתכוונן למארז יצוק בתצורות של 3 קוטבים ו-4 קוטבים?
ת2: כן, סדרת DAM1 זמינה גם בתצורות 3P וגם בתצורות 4P, מה שהופך אותה למתאימה ליישומים שונים.
ש 3: האם DAM1 MCCB מגיע עם תכונות נוספות לבדיקה או תחזוקה?
A3: כן, סדרת DAM1 כוללת כפתור דחיפה לנסיעה לבדיקה ואימות קלות של תפקודי המפסק מבלי לגרום למצב תקלה.
ש 4: כיצד DAM1 MCCB מטפל בקצרים?
A4: סדרת DAM1 כוללת מנגנון התנעה מגנטי המספק הגנה מיידית מפני קצרים, המבטיח ניתוק מהיר של זרמי תקלה.
ש 5: האם ישנם אביזרים זמינים עבור DAM1 MCCB?
A5: כן, מגוון רחב של אביזרים זמין, כולל מגעי אזעקה, מגעי עזר, שחרור מתח תת-מתח ומנגנוני הפעלה חשמליים, המשפרים את הגמישות והפונקציונליות של המפסק. Hot Tags: מפסק מעגל מתכוונן תרמי, סין, יצרן, ספק, מפעל
