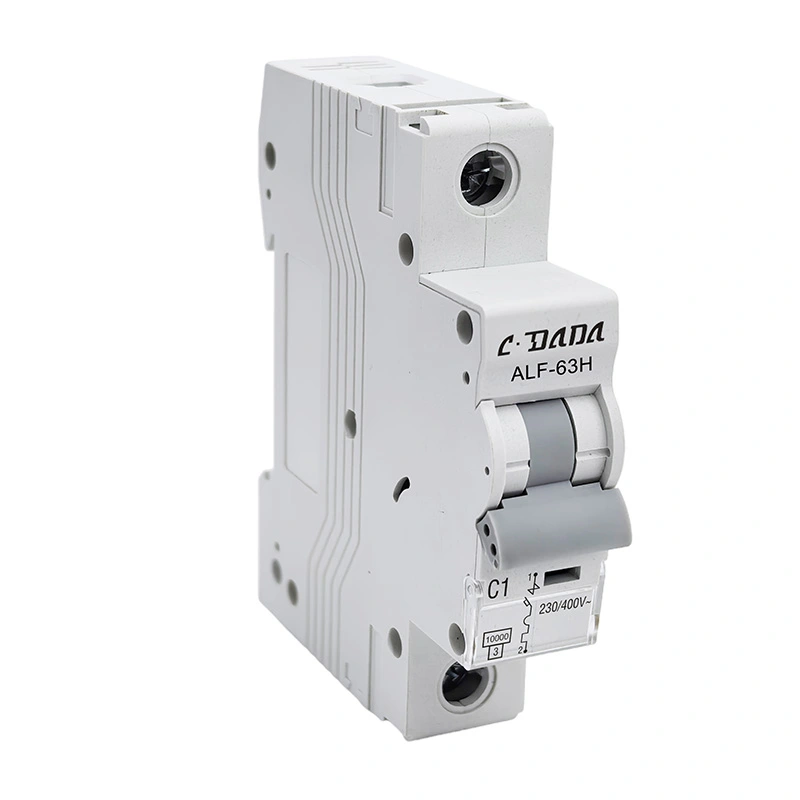

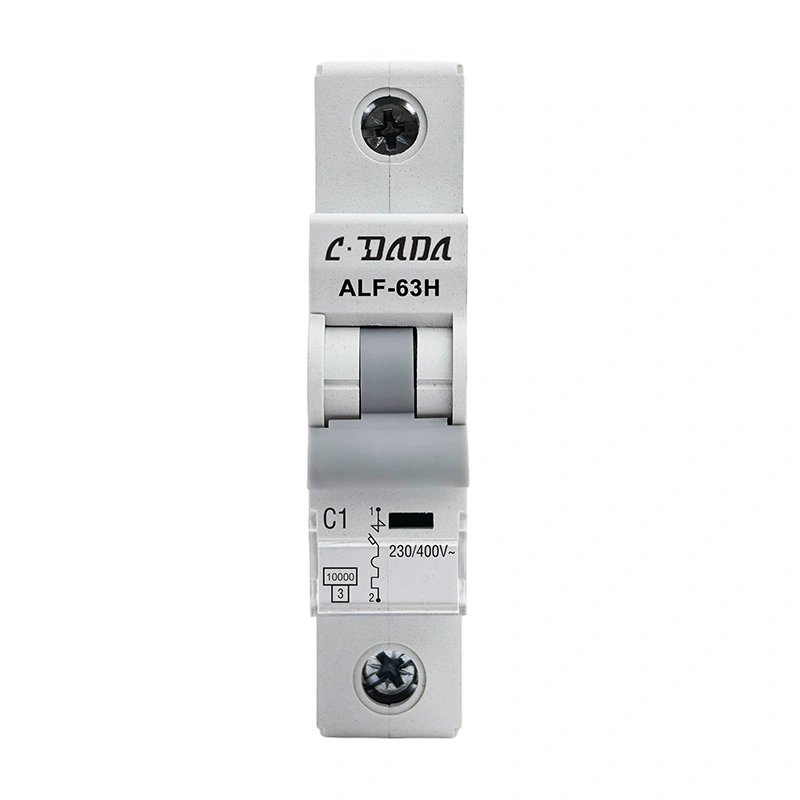

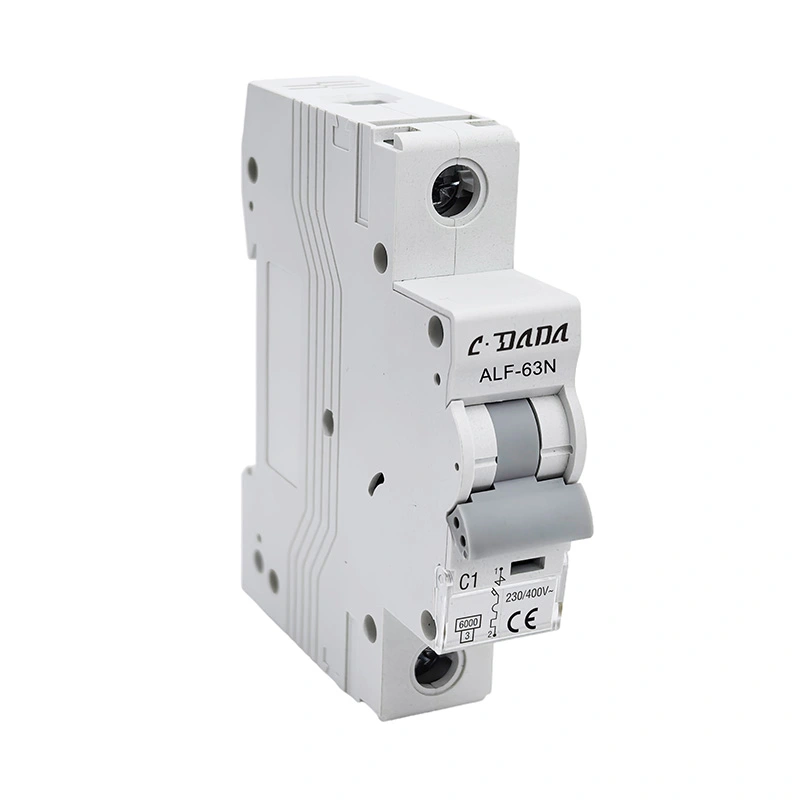

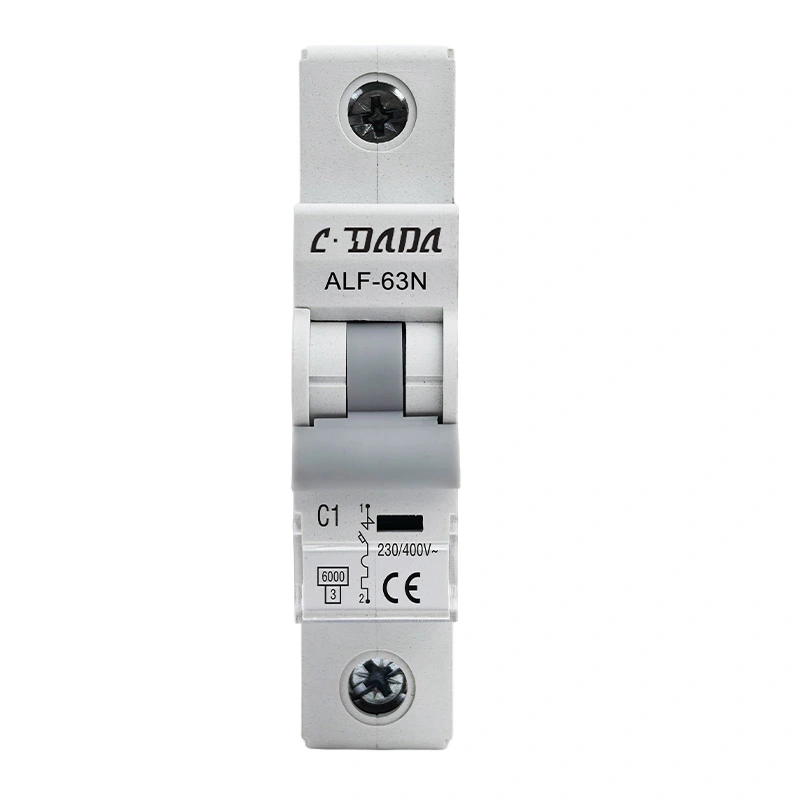

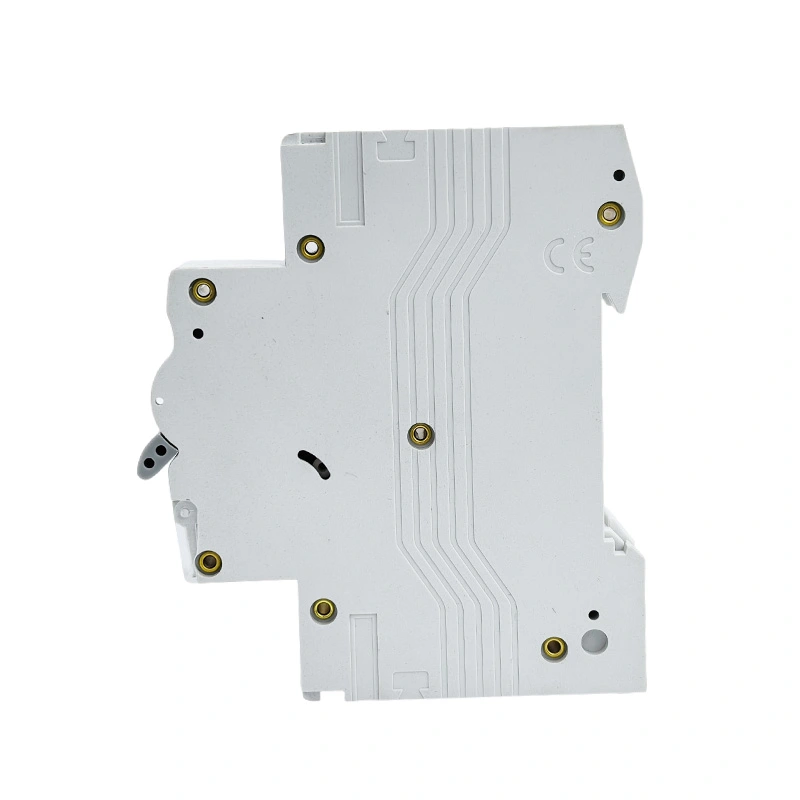

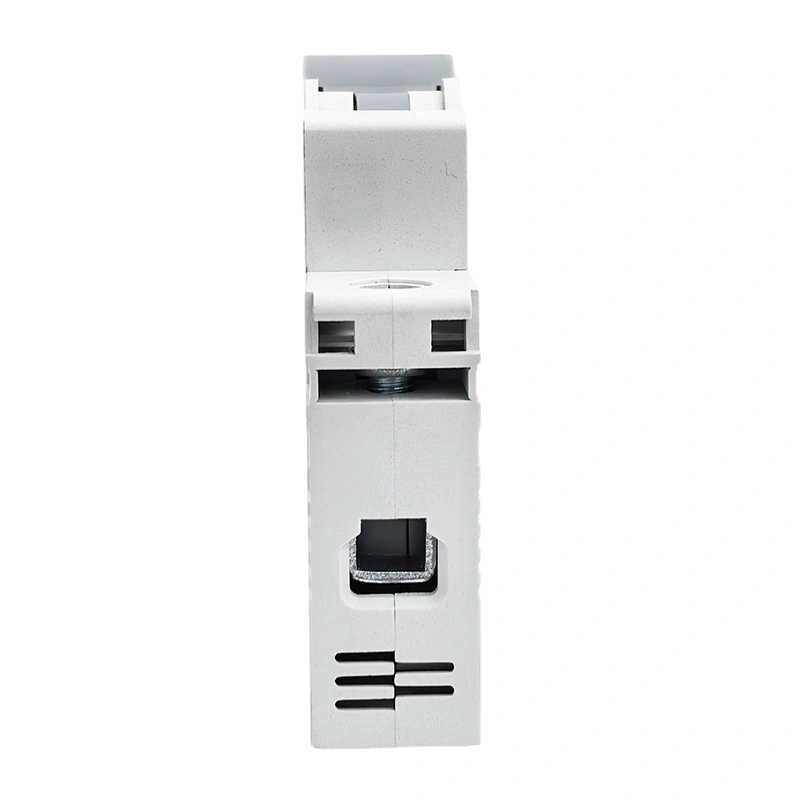

מפסק מעגל מיניאטורי 6KA 10kA

סדרת ALF-63N/H שבירה גבוהה 6KA 10kA מיניאטורי מפסק (MCB), תואם לתקן IEC60898, ל-MCB יש את המאפיין של ביצועים אמינים, תפקוד הגנה מדויק, זמן שחרור קצר ויכולת הפסקה גבוהה, גם נפח קטן. הוא נמצא בשימוש נרחב בעומס יתר של מגעים, מתגים ומכשור חשמלי.

צור קשר עם CDADA ובחר בנו כיצרן שלך, אנחנו יכולים להציע שירותי OEM/ODM.

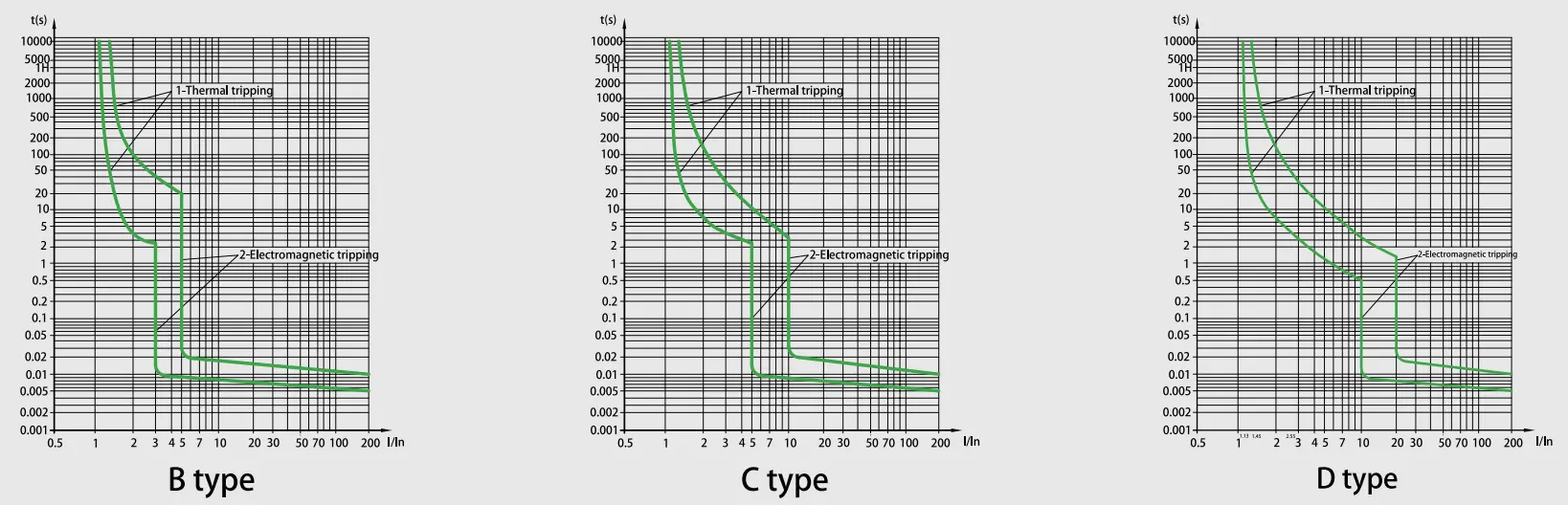

עקומה אופיינית

מפרט טכני

ALF-63N/H סדרה 6KA 10kA מיניאטורי מפסק
תֶקֶן	EN/IEC60898-1
כושר שבירה (kA)	6,10
הֲגָנָה	נגד עומס יתר וקצר חשמלי
זרם מדורג (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
מתח מדורג (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
מדורג עמיד במתח Uimp (kV)	4
מתח בידוד מדורג Ui(V)	500
מארז מגביל אנרגיה	3
טמפרטורת הסביבה (℃)	-25~+40, מקסימום 95% לחות
מגבלת הפעלה תרמית	1.13xln אין מעידה תוך שעה
	1.45xIn מעידה תוך שעה
הפעלה מגנטית	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
מספר מוטות	1P,1P+N,2P,3P,3P+N ו-4P
סוג הטיול	שחרור תרמי/מגנטי
קיבולת מסוף	16 מ"מ גמיש או 25 מ"מ קשיח עד דירוג 25A
	25mm² גמיש או 35mm² קשיח מ-32A עד 63A
דרגת הגנה	IP20
הַתקָנָה	הרכבה על מסילת DIN 35 מ"מ
רוֹחַב	17.8 מ"מ לכל מוט

מאפיין שחרור מפסק

לֹא.	זרם מדורג של שחרור (A)	מצב התחלתי	זרם בדיקה	זמן מוגדר	תוצאה שתתקבל	הערות
1	1-63	מצב קר	1.13In	t≤1h	ללא טיול
2	1-63	במבחן הקודם	1.45 לינץ'	t<1h	טִיוּל	הגדרת זרם עד לערך שצוין באופן קבוע תוך 5 שניות
3	ב≤32	מצב קר	2.55 אינץ'	1s	טִיוּל
	ב>32
4	1-63	מצב קר	3In	t≤0.1s	ללא טיול	סוג ב'
			5 ב	t<0.1 שניות	טִיוּל	סוג ב'
			5ב-10 ל'	t≤0.1s	ללא טיול	סוג C
			10 ב	t<0.1 שניות	טִיוּל	סוג C
			20Ln	t≤0.1s	ללא טיול	סוג D
				t<0.1 שניות	טִיוּל	סוג D

סיבולת (פעולות)

קָטֵגוֹרִיָה	מחזורי פעולה	תדירות פעולה	זרם מדורג
סיבולת חשמלית	4000	240 לשעה	1-32
		120 לשעה	40-63
סיבולת מכנית	10000	240 לשעה	1-63

תכונות

★ כושר שבירת מעגל קצר במיוחד

טכנולוגיית בקרת קשת מתקדמת משיגה יכולת הפסקה גבוהה יותר בהשוואה לתקני התעשייה, ומבטיחה הגנה אמינה למערכות חשמל ברמה תעשייתית בתנאי תקלה קיצוניים.

★ ממשק חיבור דו-מצבי

עיצוב מסוף היברידי משולב תומך בעגינה קשיחה והידוק כבלים גמיש, המאפשר התאמה ללא כלים לתרחישי התקנה מגוונים תוך הפחתת זמן החיווט ב-40%.

★ מנגנון אחסון אנרגיה לאריכות ימים

מערכת הפעלה בעזרת קפיץ עם סיבולת של 10,000 מחזורים מכניים, הכוללת טכנולוגיית פיצוי שחיקה

★ מארז מורכב מתקדם

עם תכונות מעכבות תהילה, עמידות בחום וחסינות דחפים משולבות תאי כיבוי קשת עבור אירועי תקלות כלולים.

★ טופולוגיה דינמית מגבילת זרם

דיכוי אנרגיית שחרור אינטליגנטי מפחית את זרמי תקלות שיא ב-65-80%, ומאפשר אופטימיזציה של מפרט המכשיר במורד הזרם עם פוטנציאל הפחתת עלויות המערכת הכולל של 30%.

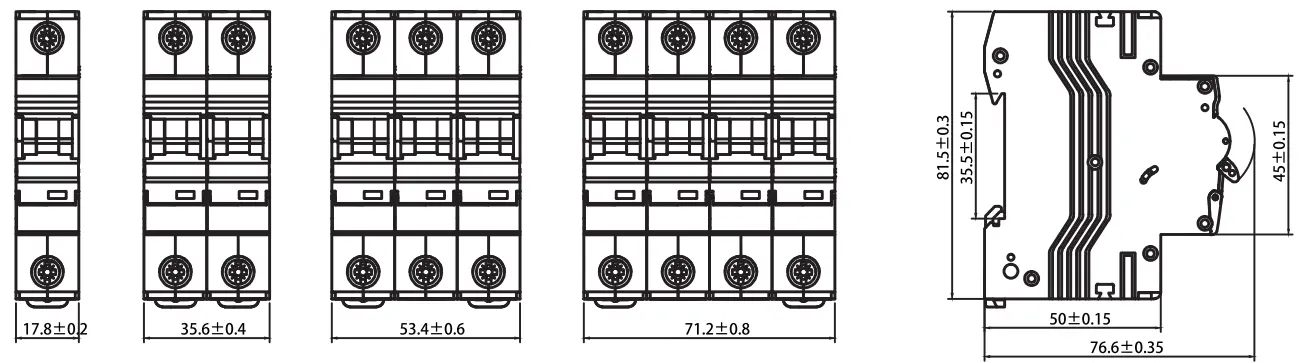

מידות מתאר

תרחישי יישום

★ מגורים: יחידות צרכנות ולוחות חלוקה לבטיחות הבית.

★ תעשייתי: הגנה על מגע, מתג ומכשור חשמלי כבד.

★ מסחרי: בנייני משרדים ומרכזי קניות הדורשים אמינות פורצת דרך.

בקרת איכות ובדיקות תקן

★ כל CDADA MCB עובר בדיקות קפדניות כדי להבטיח תאימות ל-IEC60898-1:

★ בדיקת טריפינג תרמית: מאומתת ב-1.13In (ללא נסיעה) ו-1.45In (נסיעה תוך שעה).

★ בדיקת טריפינג מגנטית: בדיקת שחרור מדויקת למאפייני B, C ו-D.

★ סיבולת חשמלית: נבדק במשך 4,000 מחזורי פעולה.

★ סיבולת מכנית: מאומתת למשך 10,000 מחזורים.

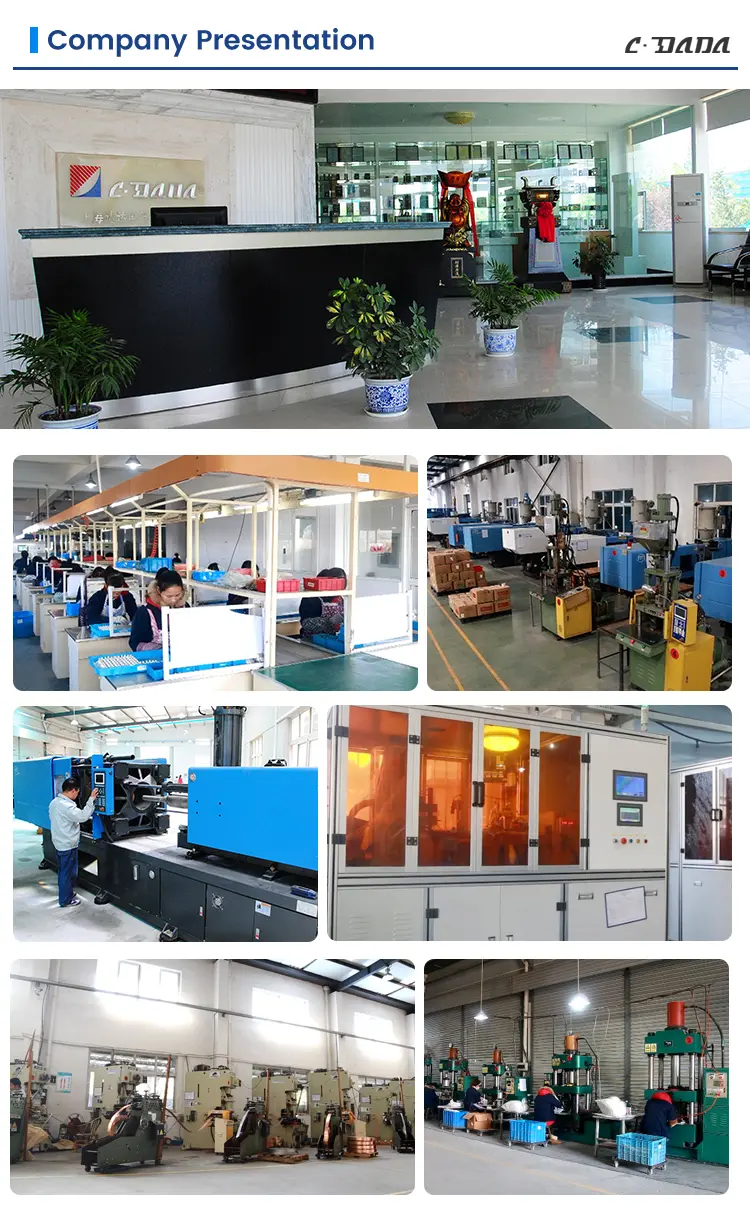

חוזק ותמיכה במפעל

Shanghai DADA Electric Co., Ltd היא יצרנית מובילה עם קווי ייצור מתקדמים וצוות הנדסה מקצועי. אנו מספקים:

★ שירותי OEM/ODM מותאמים אישית למותגים גלובליים.

★ ציוד בדיקה חדיש להבטחת משלוח אפס פגמים.

★ תמיכה לוגיסטית גלובלית: אריזה אופטימלית להובלה ימית ואווירית כדי להבטיח שהמוצרים יגיעו במצב מושלם.
