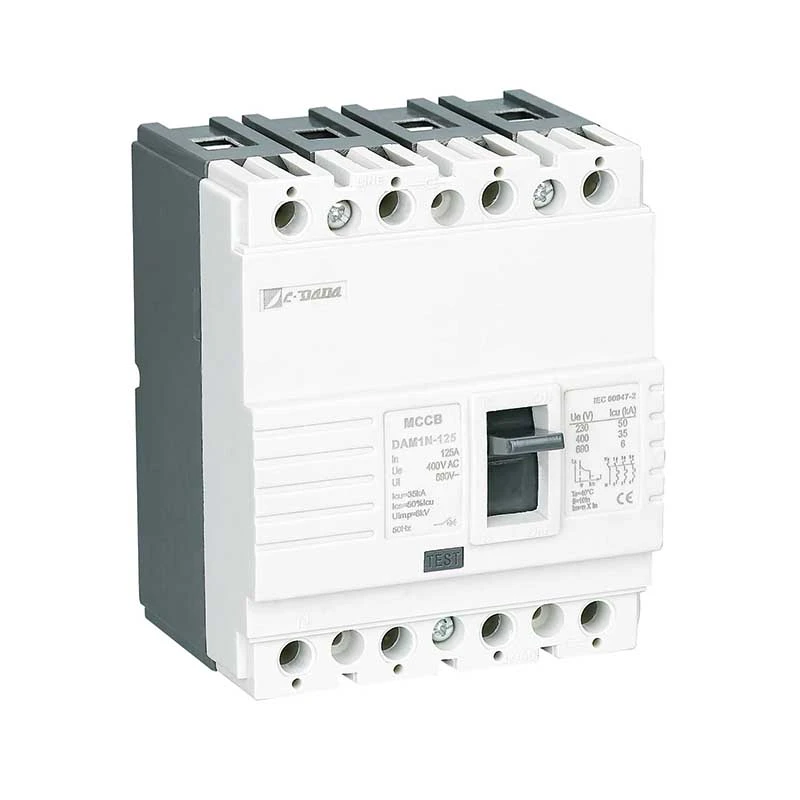

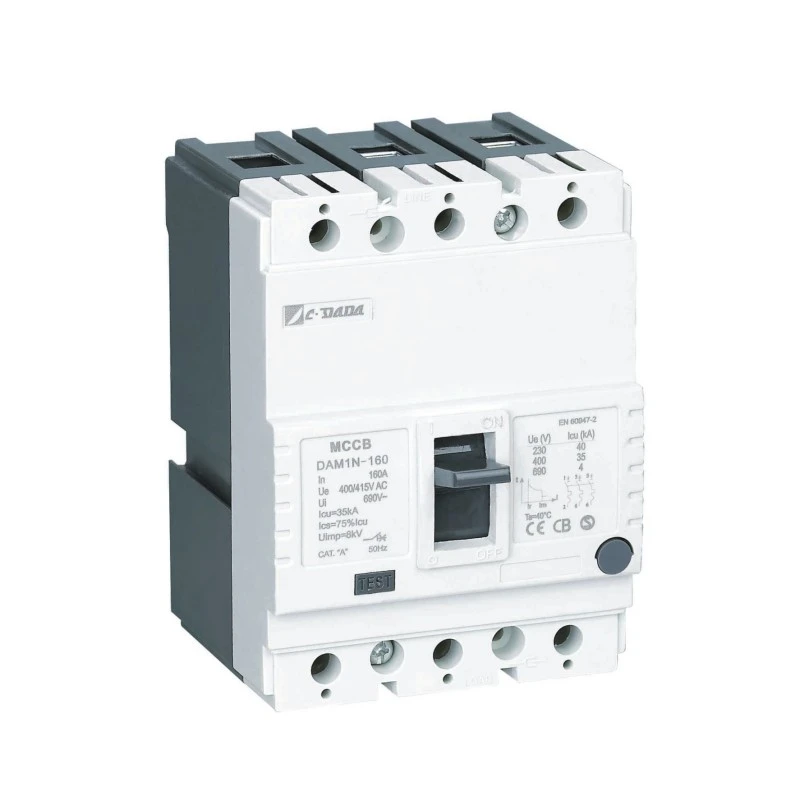

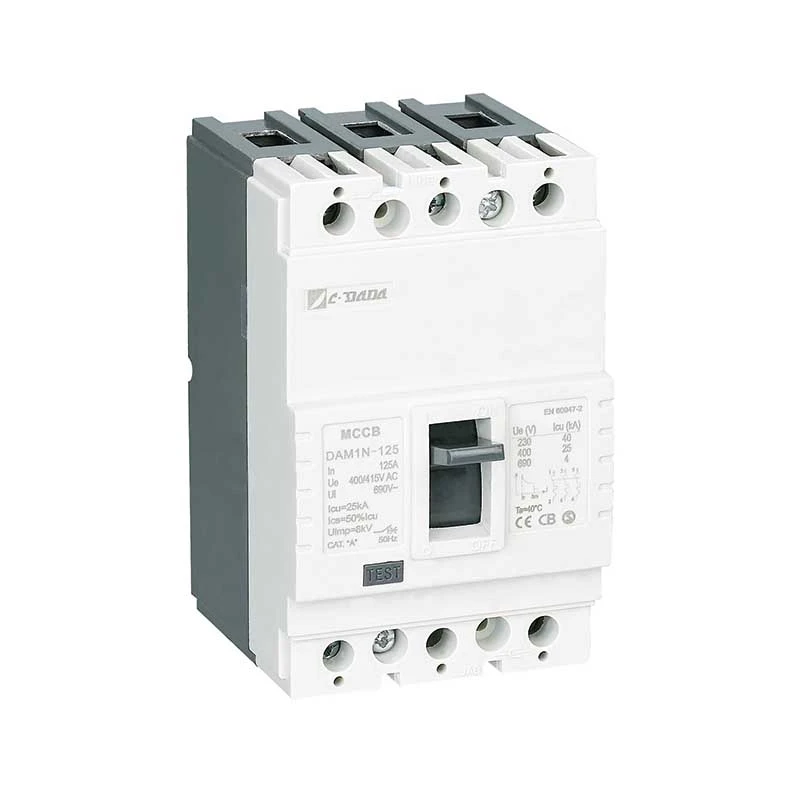

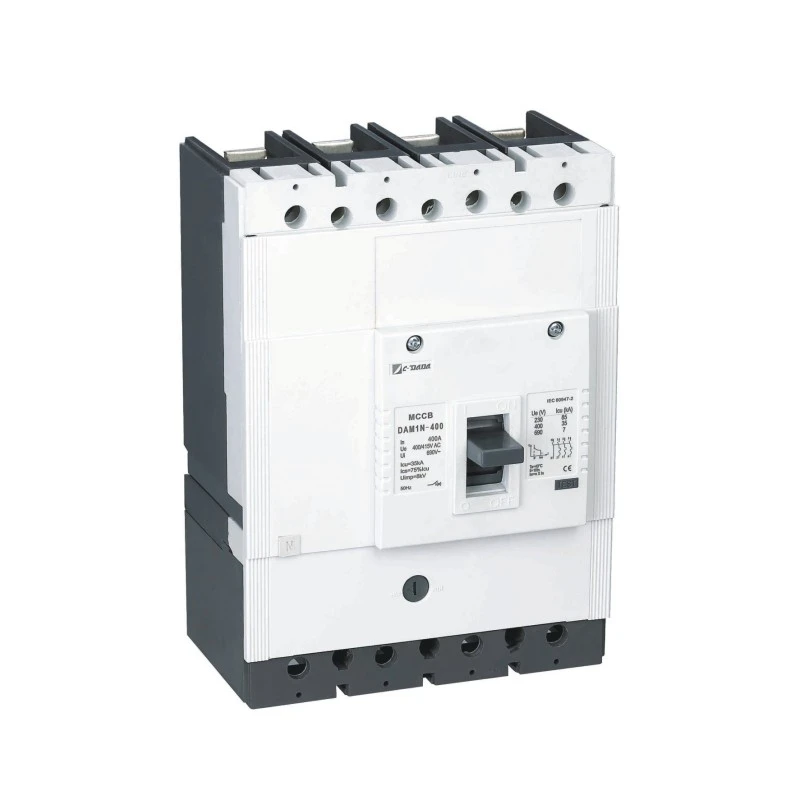

מפסק מעגל יצוק מארז מסוג קבוע
Model:DAM1 Series
מקור מפסק מארז (MCCB) באיכות גבוהה ומתקדם מסוג Fixed Type Molded Case מ-Shanghai DADA Electric-מוסמך (CE, CB, ASTA), הגנה תרמית-מגנטית, 12.5A–1600A. אידיאלי עבור לוחות תעשייתיים ומסחריים. הרכבה קלה למסילת DIN או פאנל. הזמנות OEM וכמויות גדולות יתקבלו בברכה, בחרו ב-CDADA כספק שלכם בביטחון.
סדרת DAM1 של CDADA מסוג Fixed Type Molded Case (MCCB) עונה על הצרכים של כל יישום, ממשתמשים קטנים ועד להתקנת שנאים תעשייתיים והפצה.
לסדרת DAM1 שבעה גדלי מסגרת, עד 1600A, כושר שבירה עד 100 kA, מתח הפעלה עד 1000 וולט, עונות בקלות על מגוון צרכי אביזרים חשמליים ומכניים מקיפים, מספקים מגוון פתרונות התקנה למיצוי הצרכים של כל מערכת חשמל.
עם הסמכה גלובלית KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 היא הבחירה הטובה ביותר עבור מפעלי מכשירי חשמל ו-OEM ברחבי העולם.
מפרט מפתח
פרמטרים חשמליים של מפסק מארז יצוק DAM1 MCCB
| דֶגֶם | קוד | Icu (KA) | Ics (KA) | מדורג נוכחי -אין | Ui(V) | Ue(V) | מוֹט | Uimp(V) |

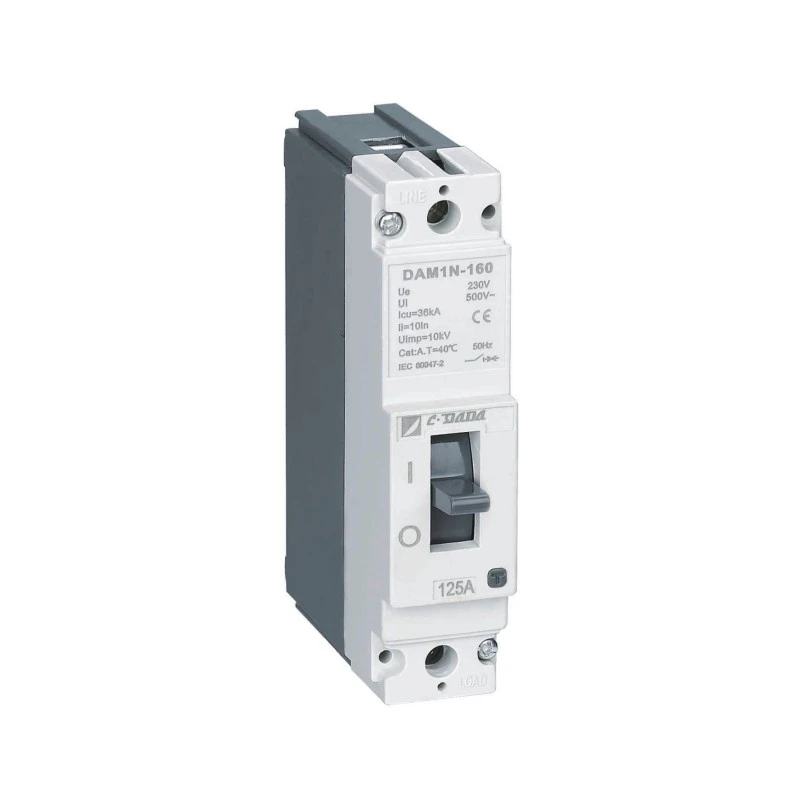

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||

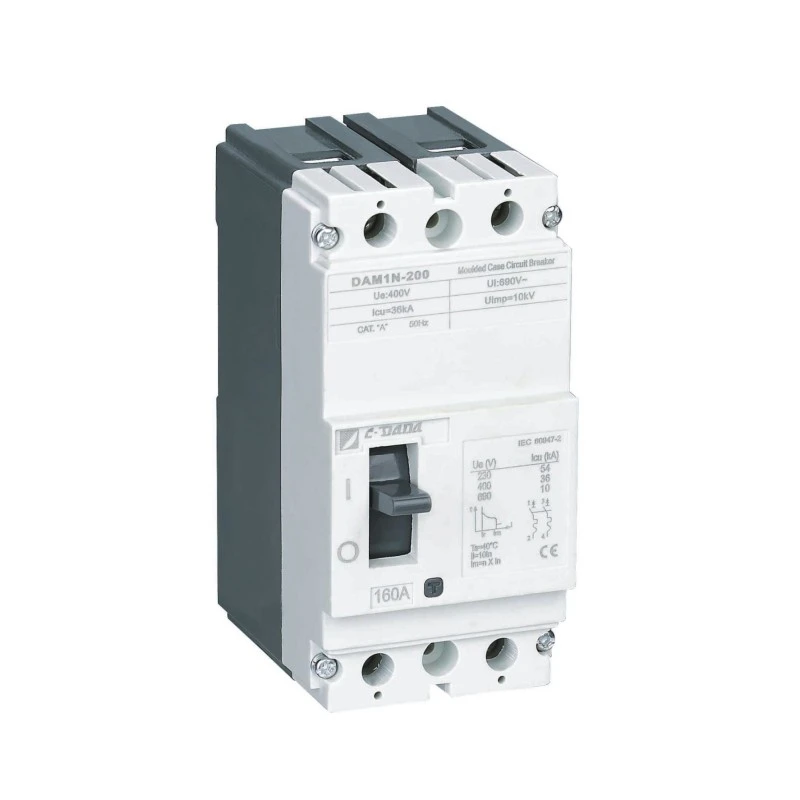

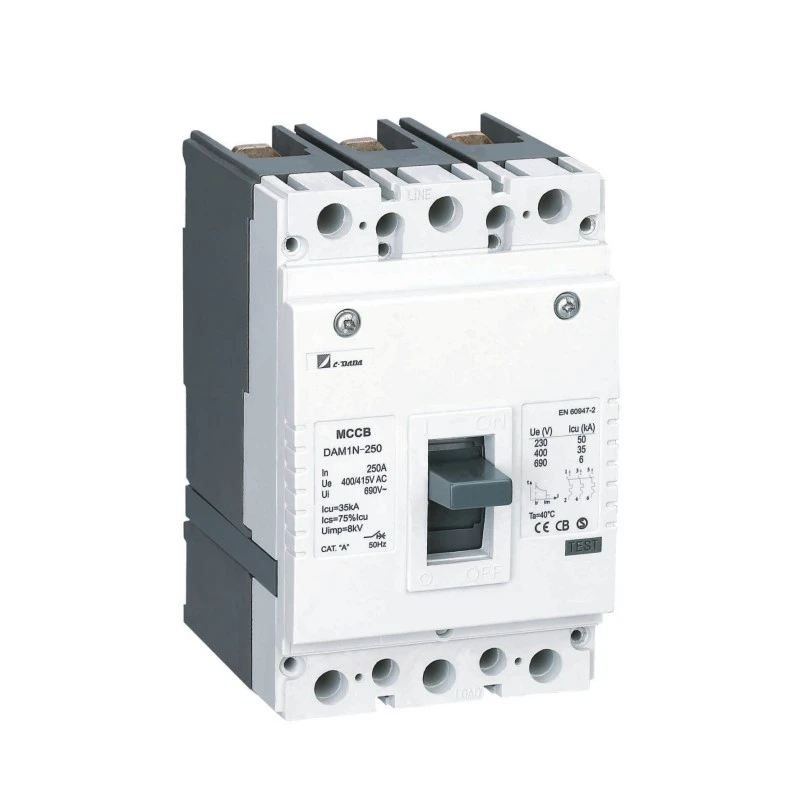

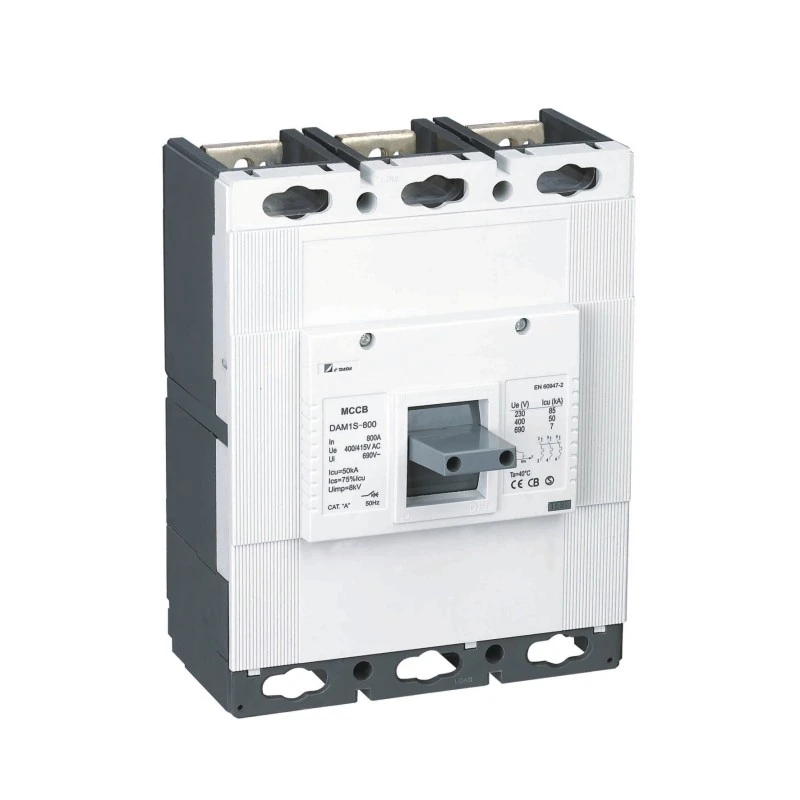

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)א | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)א | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO test(O:Open maneuver,CO:Close-Open maneuver,t:Waiting משך זמן)
● Ics:O-t-CO-t-CO test(O:תמרון פתוח,CO:תמרון סגור-פתוח,t:משך המתנה)
★ מיקום ON/I: זה מציין שהמגעים של המפסק סגורים. במצב זה, ידית המפסק נמצאת במצב העליון
★ מיקום TRIP: זה מציין שהמפסק נפתח עקב תקלה כלשהי (עומס יתר או קצר חשמלי). במקרה זה, ידית המפסק נמצאת במצב האמצעי בין מצבי ON ל-OFF. על מנת להעביר את המפסק, שנמצא במצב נסיעה, למצב ON; דחוף את ידית המפסק כלפי מטה, כפי שמוצג בסימון OFF
המפסק יוגדר עם צליל "קליק". לאחר מכן, משוך את הידית כפי שמוצג בסימן ON כדי לסגור את המפסק
★ OFF/0 מיקום: זה מציין שהמגעים של המפסק פתוחים. בדרך זו, ידית המפסק נמצאת במצב התחתון.
פרמטרים פיזיים של מפסק מארז DAM1-125 MCCB יצוק
| קטגוריה (EN 60947-2/IEC 60947-2) | הַתמָדָה |
|
||||||
| דֶגֶם | מוֹט | נכס דיאלקטרי (V) | מרחק לוניזציה (מ"מ) | סך הכל מחזורים | חיים חשמליים | חיים מכניים | מעגל ראשי | מעגל עזר |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | א/ב | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | א/ב | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | א/ב | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | א/ב | AC-15 |
עקרון עבודה ומנגנון הגנה
★ הגנה תרמית (עומס יתר)
הרצועה הדו-מתכתית מתכופפת כאשר היא מחוממת על ידי זרם יתר מתמשך (> זרם מדורג). מהירות הכיפוף היא פרופורציונלית לגודל הזרם - מה שמבטיח טריפ בזמן הפוך המחקה התנהגות תרמית של הכבלים, מונע נסיעות מטרד תוך הגנה על הציוד.
★ הגנה מגנטית (קצר חשמלי)
במהלך קצר חשמלי (למשל, פאזה-פאזה או פאזה-לאדמה), שדה מגנטי בעל זרם גבוה מושך מיידית את בוכנת הסולנואיד, ומשחרר את מנגנון הבריח תוך אלפיות שניות - מנתק את זרם התקלה לפני מתרחש נזק תרמי.
יתרונות המוצר
★ גוף וכריכה:
שרף פוליאסטר סיבי זכוכית שימש כחומר הגוף והכיסוי בהתאם לתקן EN 60512-20-2. חומר זה, הנקרא בספרות BMC (Buk Molding Compound) מועדף בשל ערכים חשמליים ומכניים גבוהים ויכול לעמוד בטמפרטורה של 160℃ ברציפות. חומר BMC אינו נשרף במגע עם חוט בטמפרטורה של 960℃ בהתאם ל-IEC 695-2-1

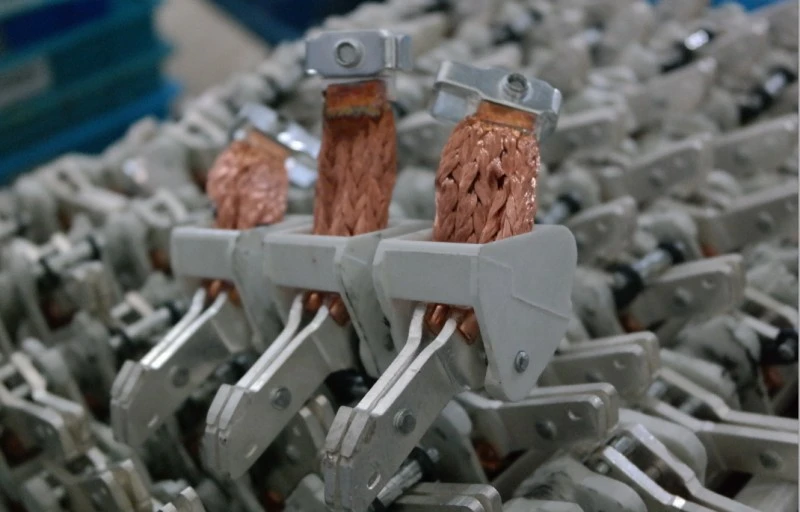

בימטאל: בימטאל הוא חומר המורכב משילוב של שתי מתכות לוחיות עם מקדמי הארכה שונים כנגד חום. הזרם העובר דרך המפסק מחמם את הבימטאל. בגלל השפעת החום הזה. bimetal מתכופף לעבר הצלחת הפחות מתארכת. מכיוון שהחום גדל ככל שהזרם העובר דרך המפסק גדל, הבימטאל מתחמם יותר ומתכופף יותר. בדרך זו, הוא שולט במנגנון הפתיחה לפתיחת המפסק.

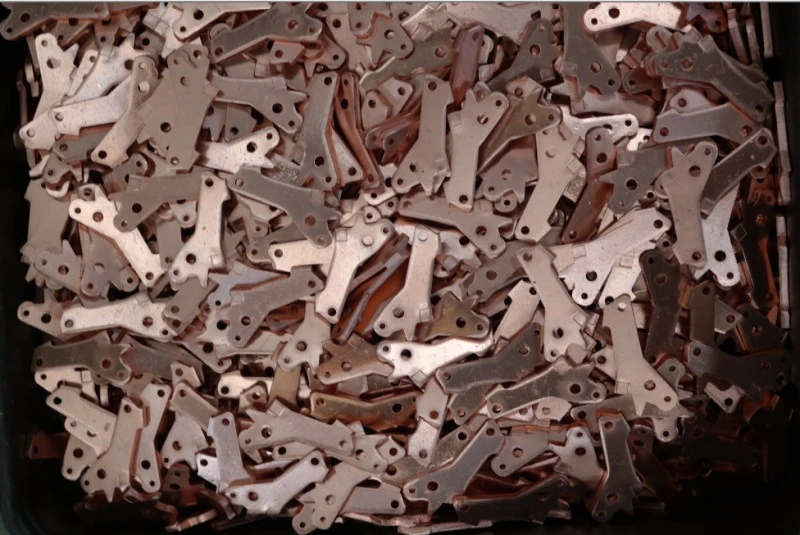

★ אנשי קשר:
סגסוגת מגע נקבעת למפסקים על ידי התחשבות בערכי זרם ובנייה שבורים ונישאים. בדרך כלל משתמשים במגעי כסף, גרפיט, ניקל, סגסוגת וולפרם במפסקים. מגעים, העשויים מסגסוגות כסף-גרפיט עם מבנה מחליק, משמשים במגעים קבועים (תחתונים), מגעי וולפרם כסופים, שהם קשים יותר, משמשים במגעים נעים (עליון). הובטח מבנה מעוצב במגעים נעים. בדרך זו, למגעי סגסוגת משובצים וקשיחים יש מקום על מגעים קבועים רכים בכל פתיחה-סגירה.
בדרך זו, ההתנגדות הנמוכה ביותר מובטחת. מגע נע צריך לגעת היטב במגע הקבוע כדי לקבל התנגדות מגע נמוכה. עם זאת, כוח לחץ מגע מוגזם גורם לנזק למגעים בתקופה קצרה מהרגיל. סגסוגות מגע חשובות מאוד לפתיחה-סגירה בריאה.
★ תא מטף קשת (מפריד):
מפרידים משמשים כדי לכבות את הקשת שנוצרת במהלך פעולת המפסק הפועל באנרגיה. בזמן שמגע נע מופרד ממגע קבוע, זרם ממשיך לזרום בין המגעים לזמן מה וזה נקרא קשת. קשת זו אמורה להיכחד תוך זמן קצר מאוד
★ הכחדת קשת:
הקשת נדחפת לכיוון המפרידים עקב שדה מגנטי שנוצר סביב הקשת. בדרך זו, הקשת מתארכת והופכת דקה ונשברת בין לוחות הפרדה (איור 5). בשל מאפיין החומר המשמש בדפנות הצדדיות של המפרידים, יוצא גז עקב טמפרטורה גבוהה הנגרמת על ידי הקשת. לגז זה יש השפעה חשובה על הכחדת הקשת.
בַּקָשָׁה
CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) אמין בכל תשתית קריטית:

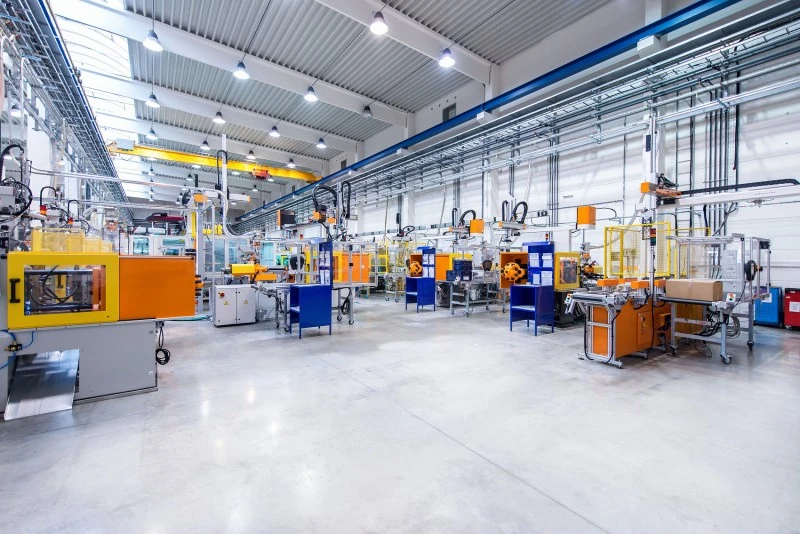

★ תעשייתי: מפעלי פלדה, פלטפורמות נפט וגז, מפעלים כימיים
★ שירותי בריאות: לוחות ראשי בית חולים ותת הפצה
★ תחבורה: איתות רכבת, מערכות כבודה בשדה התעופה
★ מסחרי: גורדי שחקים, מרכזי נתונים, קניונים, מרכזי כנסים
★ מקומות ציבוריים: תיאטראות, אצטדיונים, מבני ממשלה
יתרונות התקנה ותחזוקה
★ אינטגרציה קלה:
ערכה סטנדרטית כוללת פסים, מחסומי פאזה וחומרה

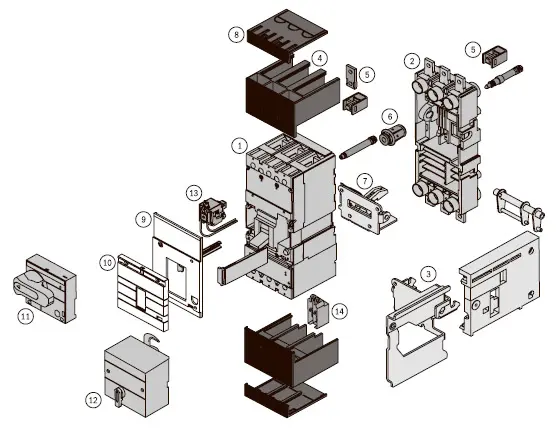

אביזרים אופציונליים: מגעי אזעקה, שחרור shunt/תת-מתח, מנגנוני הפעלה חשמליים

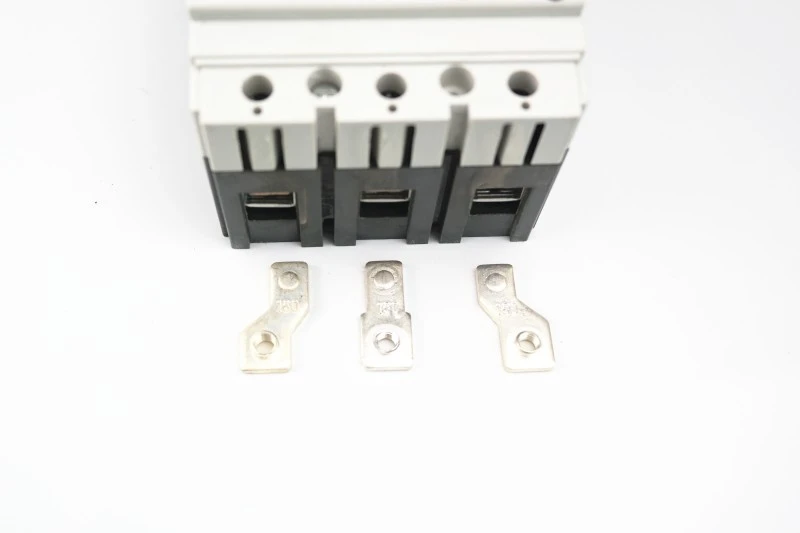

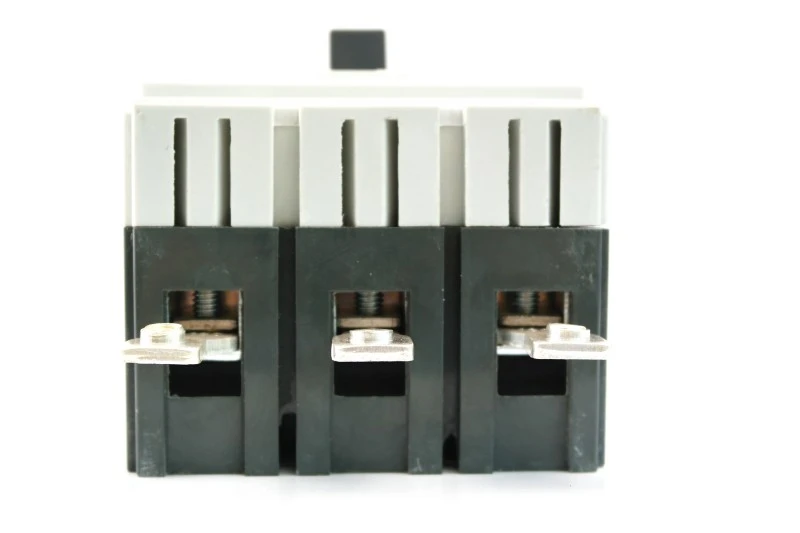

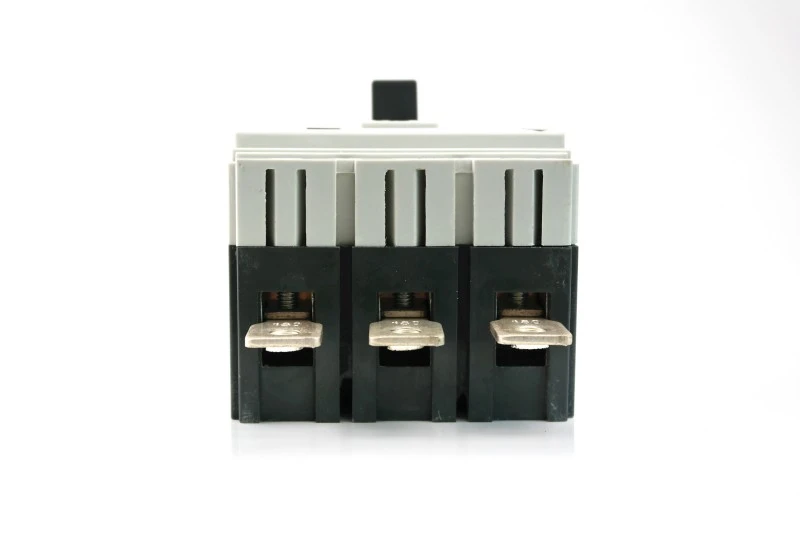

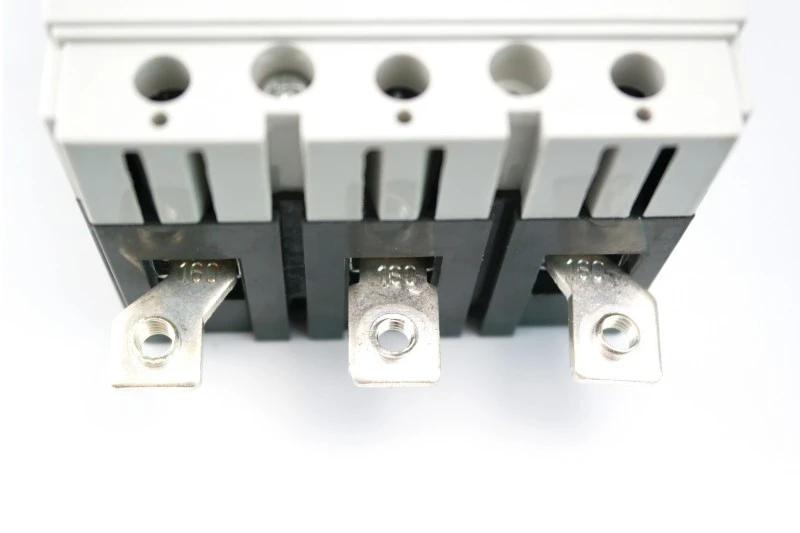

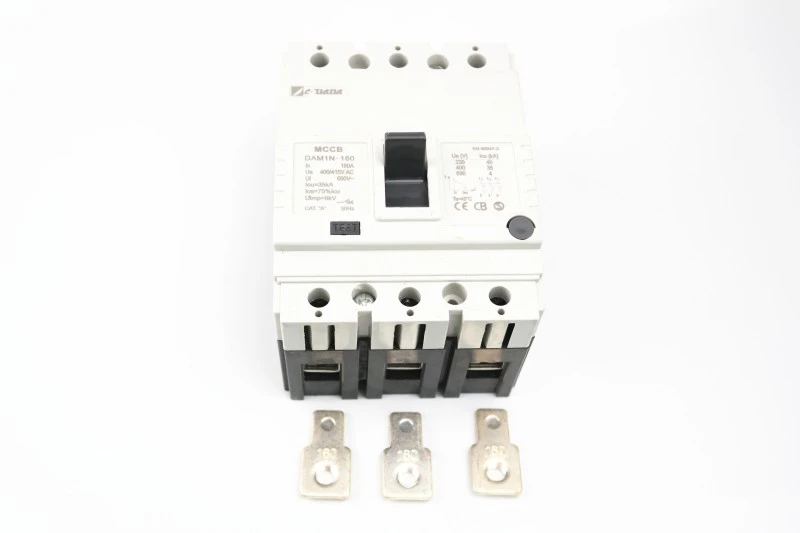

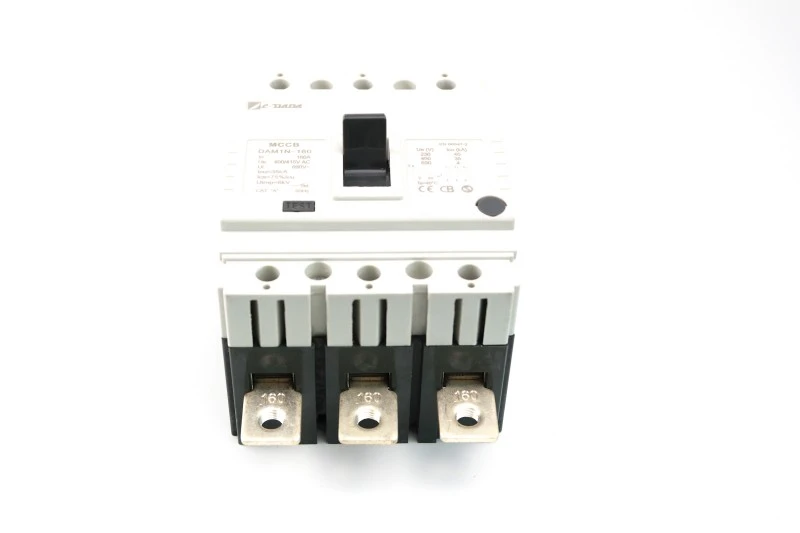

1) חבר באמצעות פס חיבור מורחב (תמונה 1)
2) התחבר באמצעות מסוף המפזר (תמונה 2)

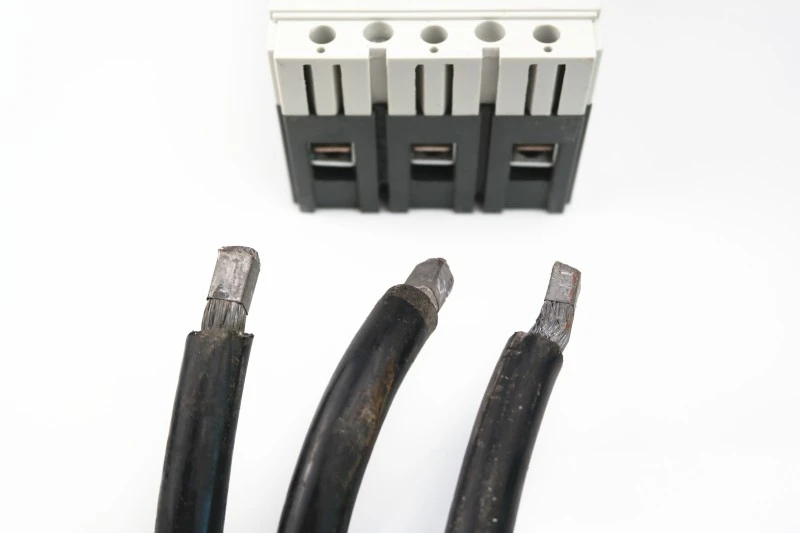

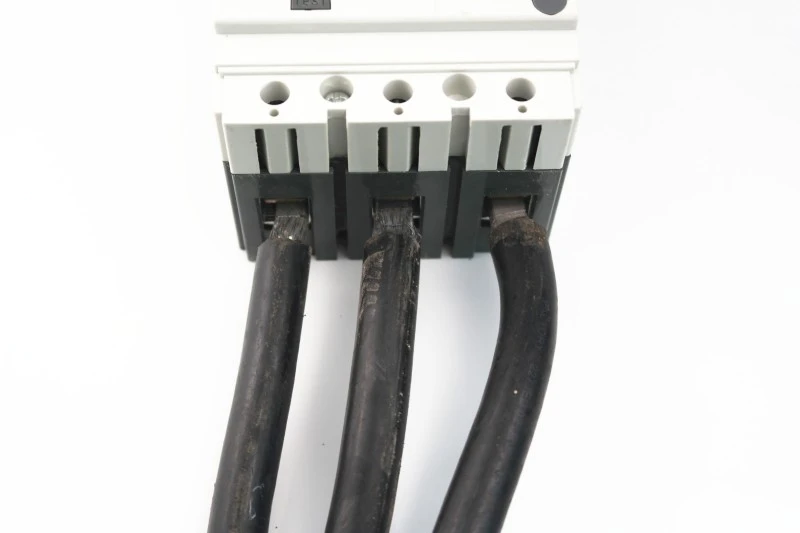

3) חבר ישירות כבל (תמונה 3) ללא שימוש בזזי כבל.

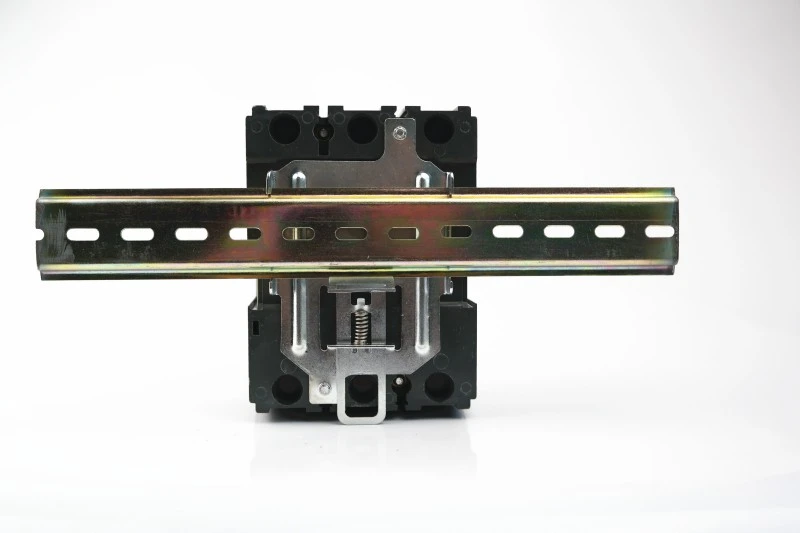

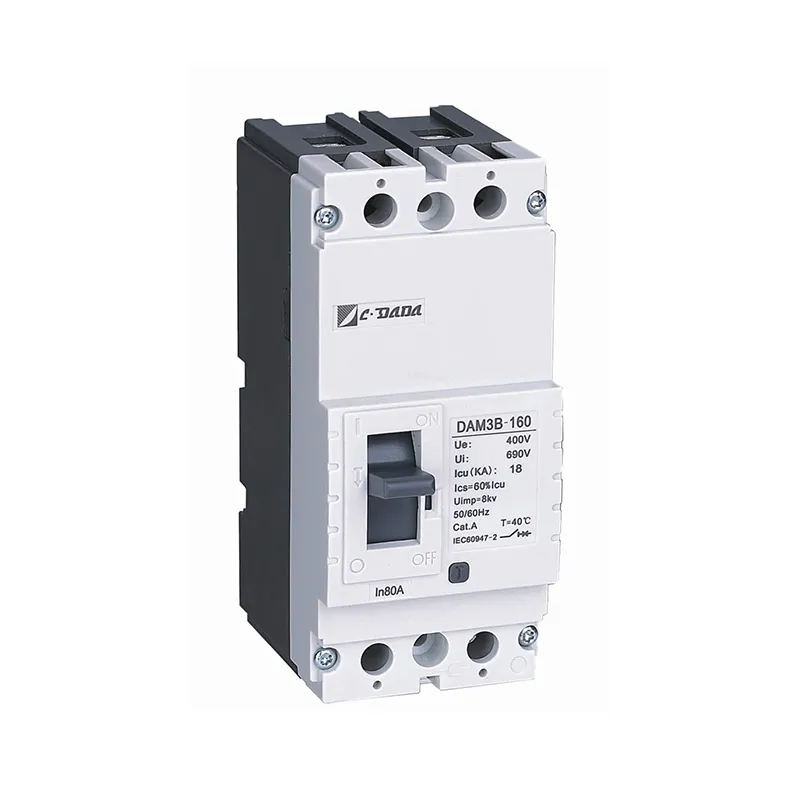

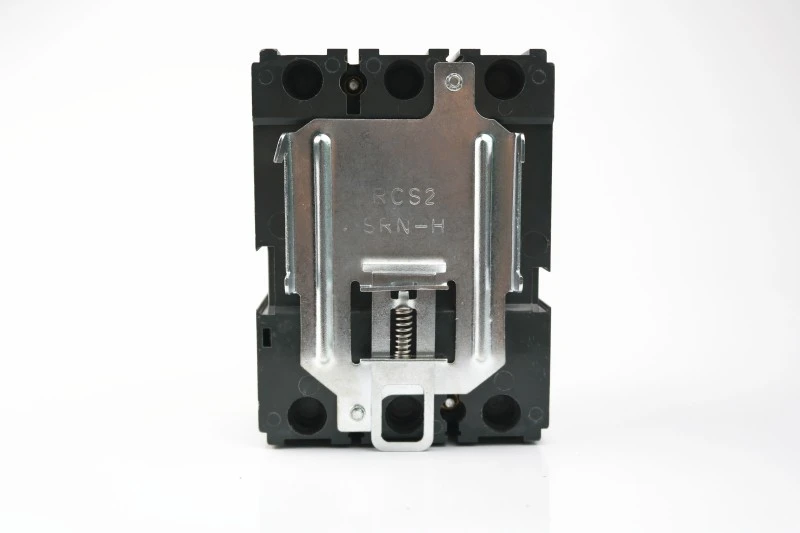

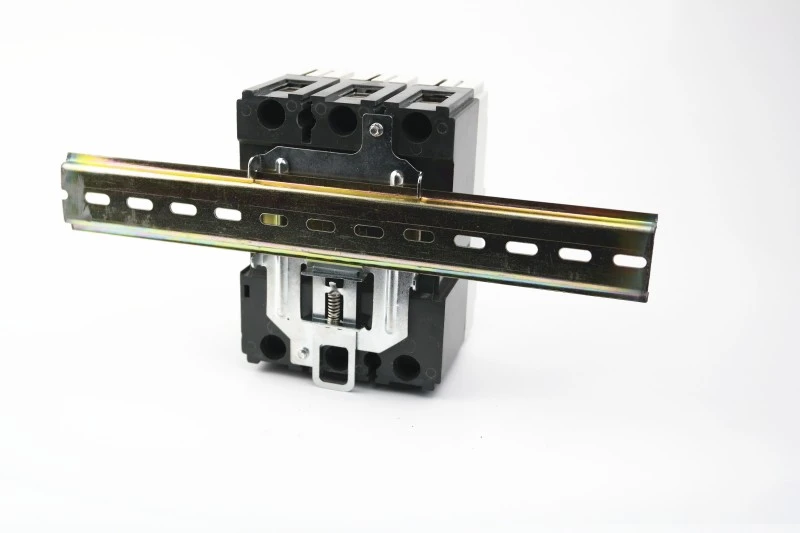

בעזרת מהדק מיוחד ניתן להתקין 125 ו-160 יחידות על גבי מסילת DIN.
מפסק עם מהדק
מהדק עם מסילת DIN
מהדק עם מסילת DIN
★ עיצוב חוסך מקום:
קל וקומפקטי יותר ב-10-20% מאלטרנטיבות ביתיות
מאפשר גדלים קטנים יותר של מארז ← נמוך יותר עלויות חומר ומשלוח
★ איפוס ידידותי למשתמש:
חיווי TRIP ברור מונע סגירה עיוורת מחדש
"קליק" נשמע מאשר התערבות מכנית נאותה
★ מוכנה לעתיד:
תומך בערכות חיבור ויציאה (עבור דגמים נבחרים)
תואם עם תוספות ניטור חכם
למה לבחור ב-CDADA?
1. אנחנו היצרן המוביל כבר 42+ שנים. החברה שלנו נוסדה בשנת 1983, מתפתחת מהר מאוד במהלך 40 שנה.

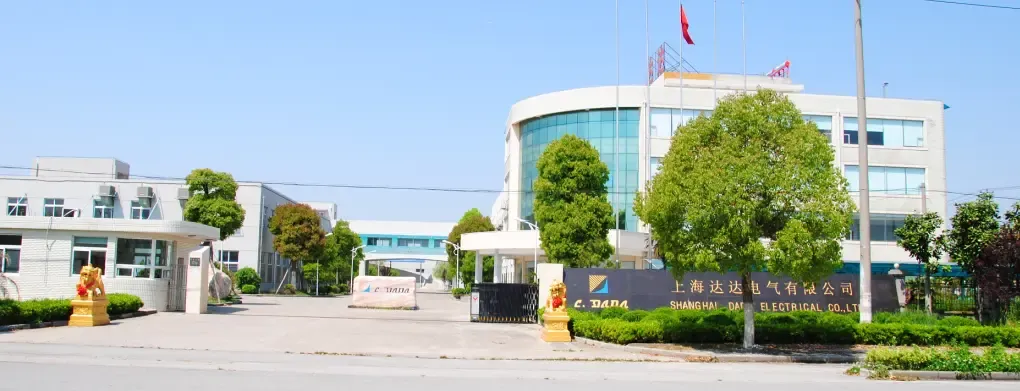

2. הקבוצה, המונה 3 מפעלים, מחזיקה בשטח ייצור של 52,400 מ"ר ומעסיקה יותר מ-500 עובדים. השקענו כמעט עשרה מיליון יואן על מנת להרחיב את פעילותנו ולשדרג את הסדנאות שלנו.
3. מפעל מבוקר על ידי INTERTEK, DEKRA & GMC
4. קרטונים בעלי חוזק גבוה, הגנה על משטחים, טוב להובלת יצוא למרחקים ארוכים
שאלות נפוצות (שאלות נפוצות)
ש 1: האם ניתן להרכיב את מפסק ה-DAM1 Fixed Type Moulded Case על מסילת DIN?
A1: כן - ניתן להתקין את הדגמים 125A ו-160A על מסילות DIN באמצעות המהדק המיוחד האופציונלי. דירוגים גבוהים יותר מותקנים בפאנל בלבד.
ש 2: באילו אישורים מחזיקה סדרת DAM1?
A2: זה מאושר עם CE, CB, ASTA, KEMA, SEMKO ו-RoHS, מה שמבטיח ציות באיחוד האירופי, במזרח התיכון, בדרום מזרח אסיה ומעבר לכך.
ש 3: כיצד אוכל לאפס את המפסק לאחר נסיעה?
A3: ראשית, הזיזו את הידית עד הסוף למצב OFF (תשמעו נקישה), ולאחר מכן משוך אותה למעלה למצב ON. לעולם אל תכריח אותו ישירות מ-TRIP ל-ON.
ש 4: האם התקני עזר תואמים?
A4: כן - ניתן להוסיף מגעי אזעקה, מגעי עזר, שחרורי shunt/תת-מתח ומפעילים חשמליים ללא פירוק.
ש 5: האם ה-DAM1 מתאים להחלפת מפסקים ישנים?
A5: בהחלט. טביעת הרגל הקומפקטית שלו מאפשרת החלפה ישירה של MCCBs מדור קודם ברוב הפאנלים - חיסכון בזמן ועלויות שדרוג.
