מפסק זעיר 10KA AC

עבור יישומים תובעניים שבהם זרמי תקלה גבוהים יותר ובטיחות משופרת אינם ניתנים למשא ומתן, מפסק המעגל המיניאטורי CDADA DAB7-63H 10KA AC מספק הגנה ברמה תעשייתית בפורמט מיניאטורי. הנדסה של Shanghai DADA Electric CO., LTD., מפסק זרם 10kA זה מיועד לפאנלים קבוצתיים, לוחות חלוקה בהגדרות מגורים, מסחר ותעשייה קלה - מציע הגנה תרמית (עומס יתר) ואלקטרומגנטית (קצר) אמינה על פני 8 דירוגי זרם (6A–63A) ו-1P/2P/3P.

מוסמך ל-CE, CB, ASTA ו-SEMKO, הוא עומד בתקני בטיחות עולמיים מחמירים. עם תא קשת מתקדם של 13 צלחות, סגסוגת מגע המכילה כסף ואפשרויות חיבור כפולות (PIN/FORK), ה-DAB7-63H מבטיח כיבוי מהיר יותר של קשת, איבוד חום נמוך יותר וחיים חשמליים ארוכים - אפילו תחת מיתוג תכוף או טמפרטורות סביבה גבוהות.

מפרט מפתח

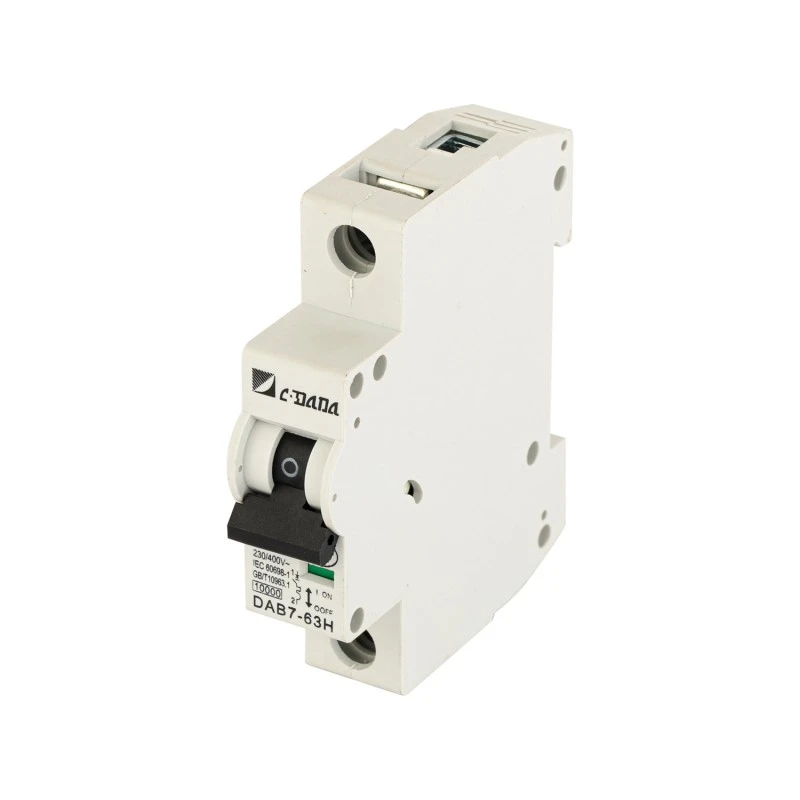

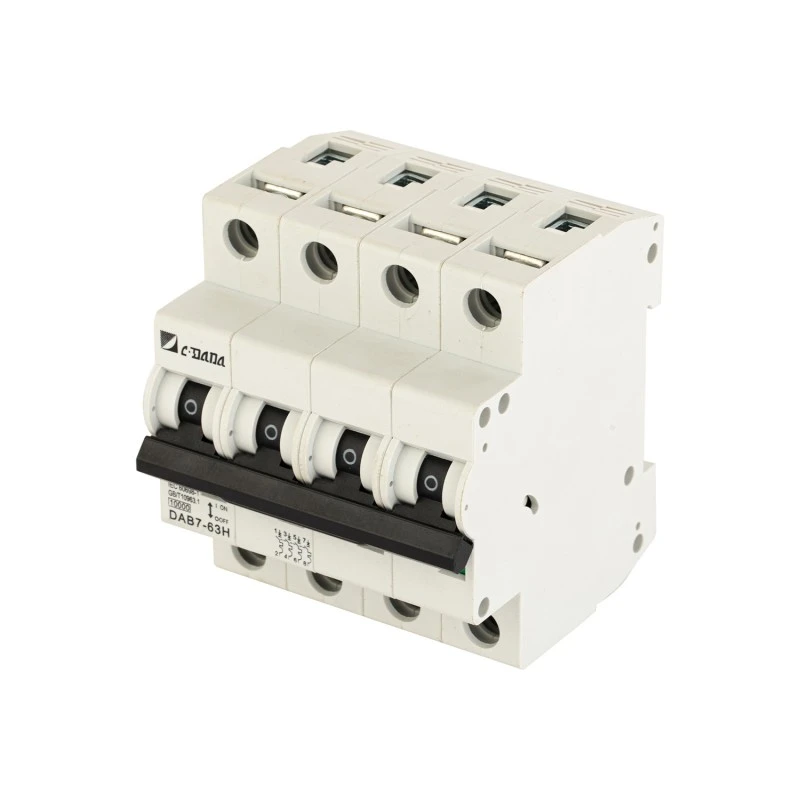

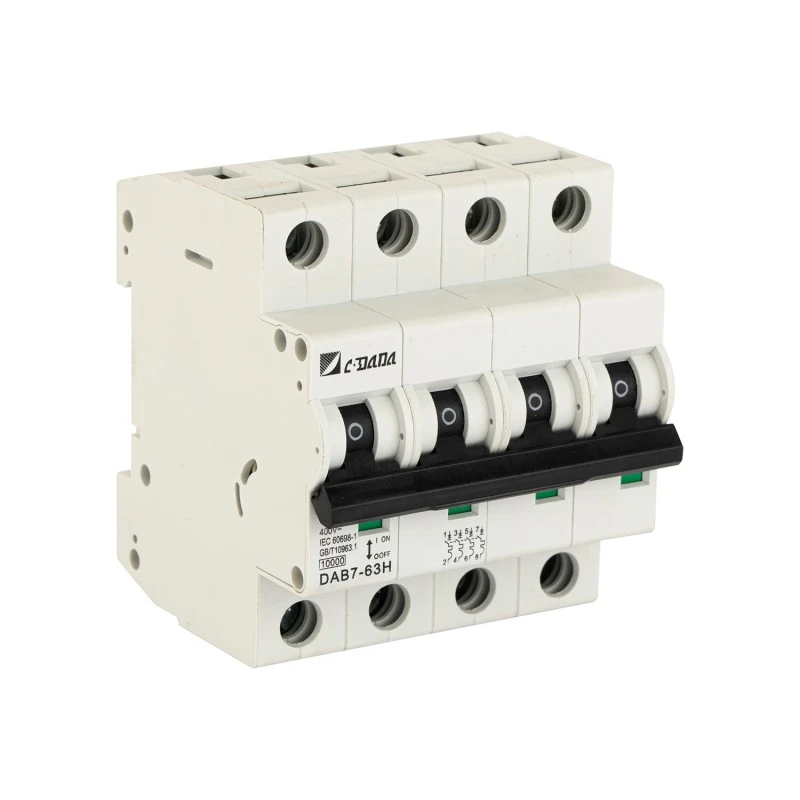

דגם: סדרת DAB7-63H

סוג: מפסק מעגל זעיר AC (MCB)

כושר שבירה: 10kA @ 230/400V AC

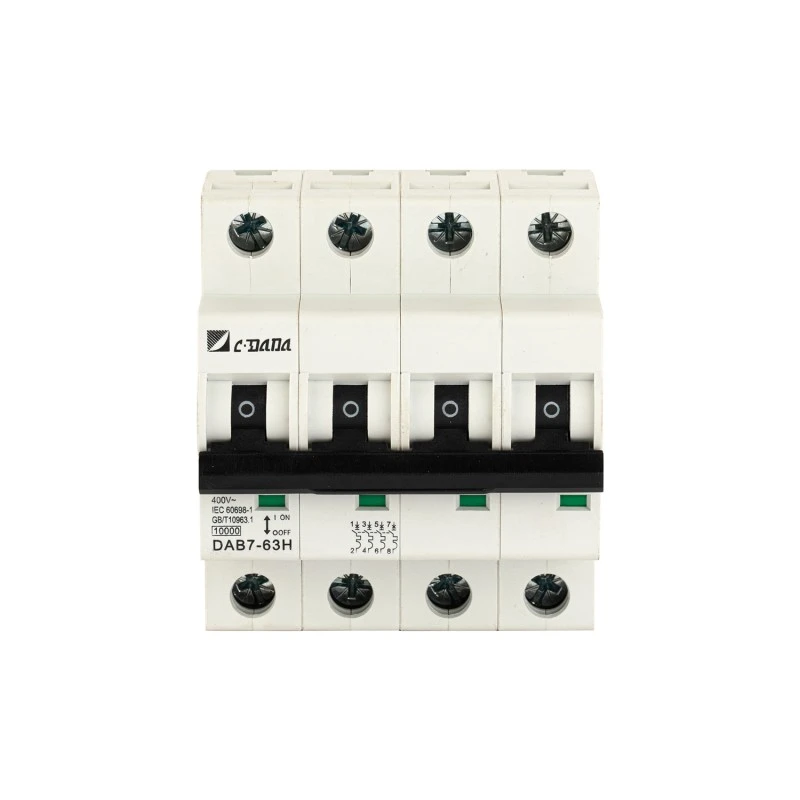

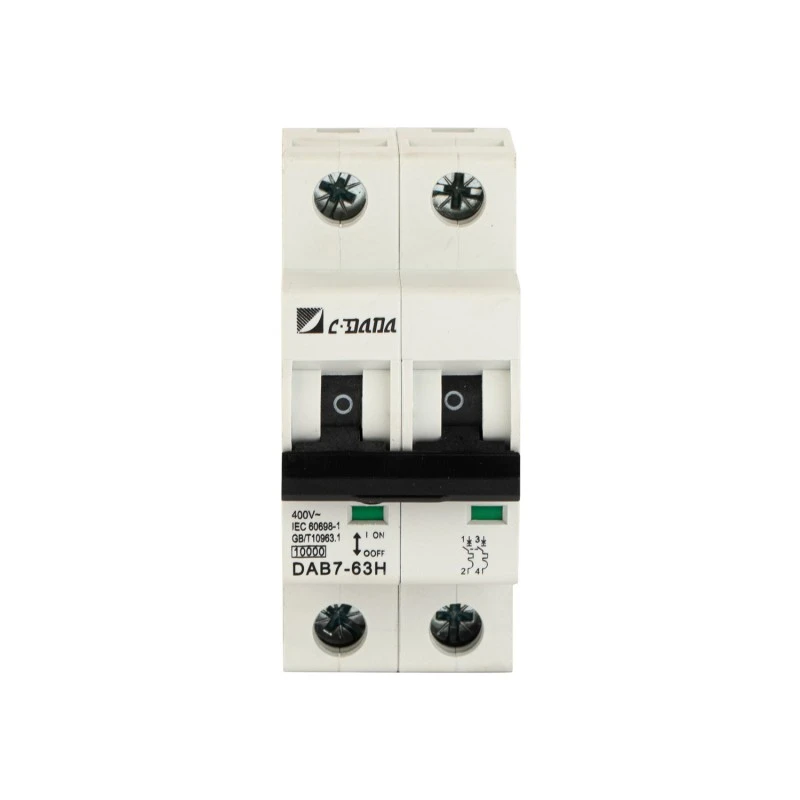

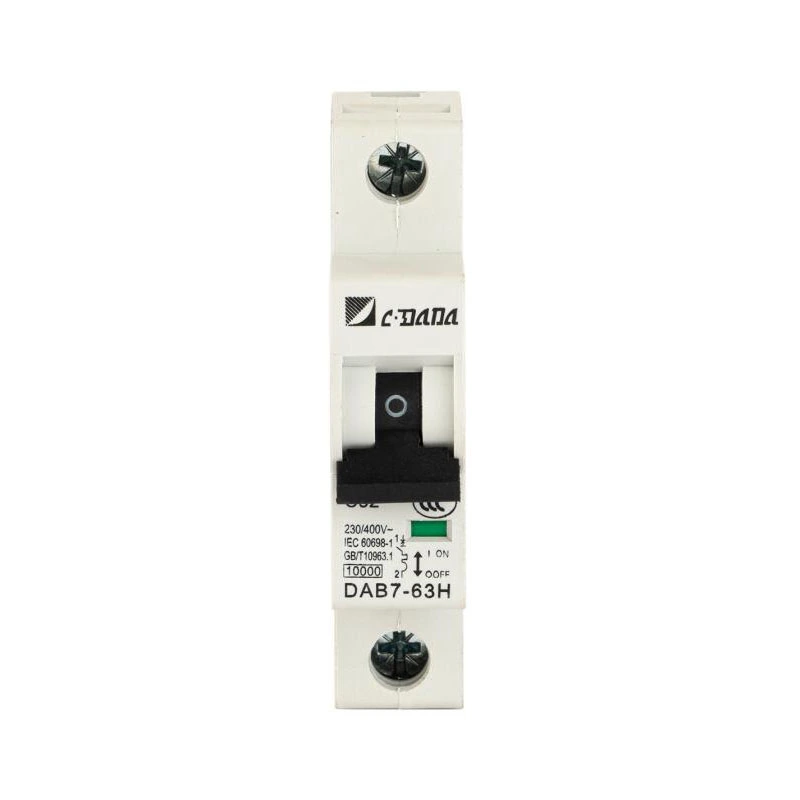

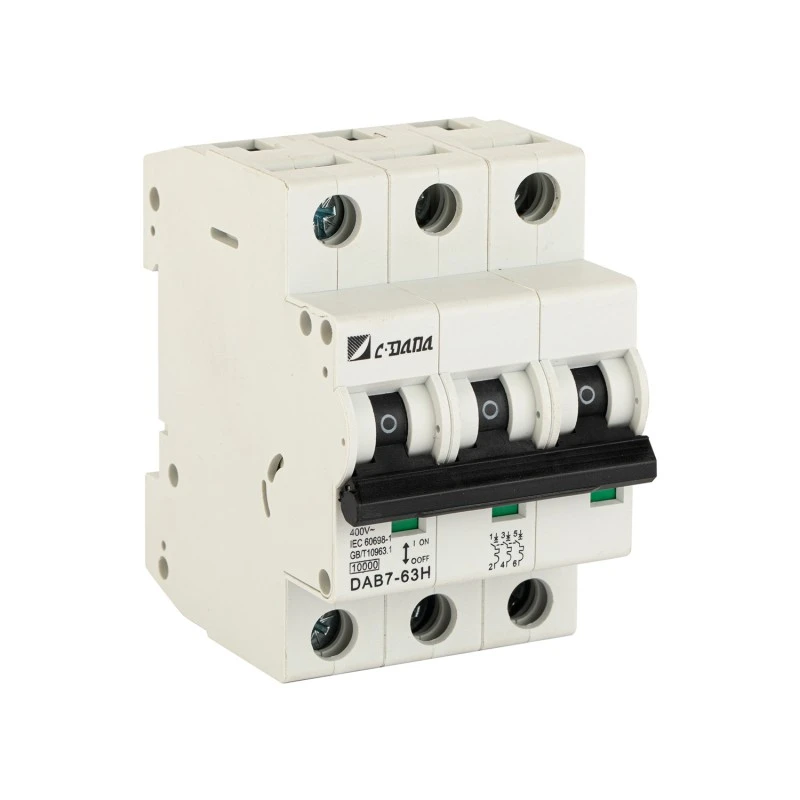

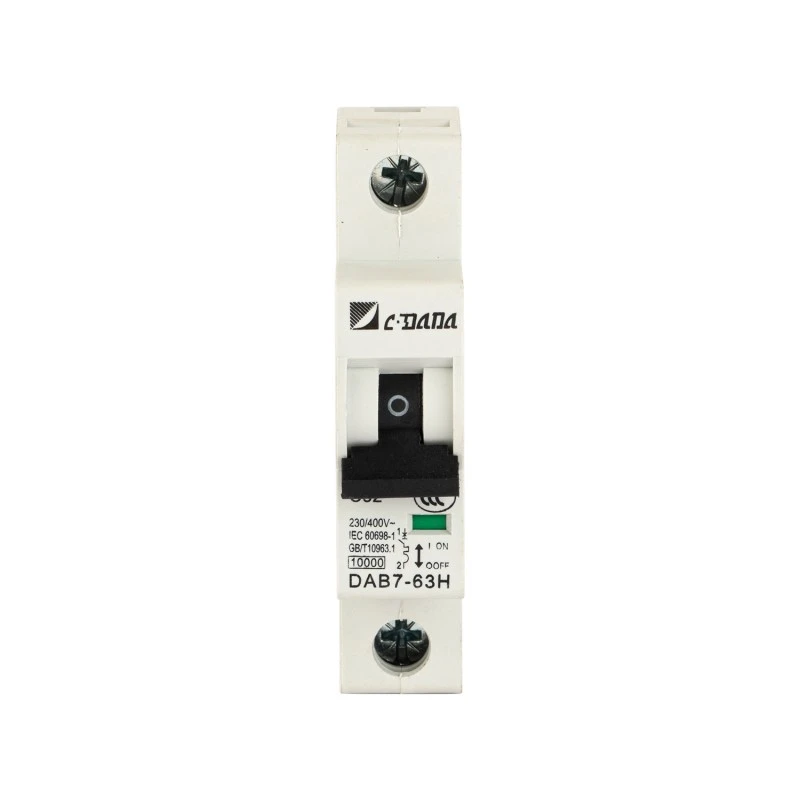

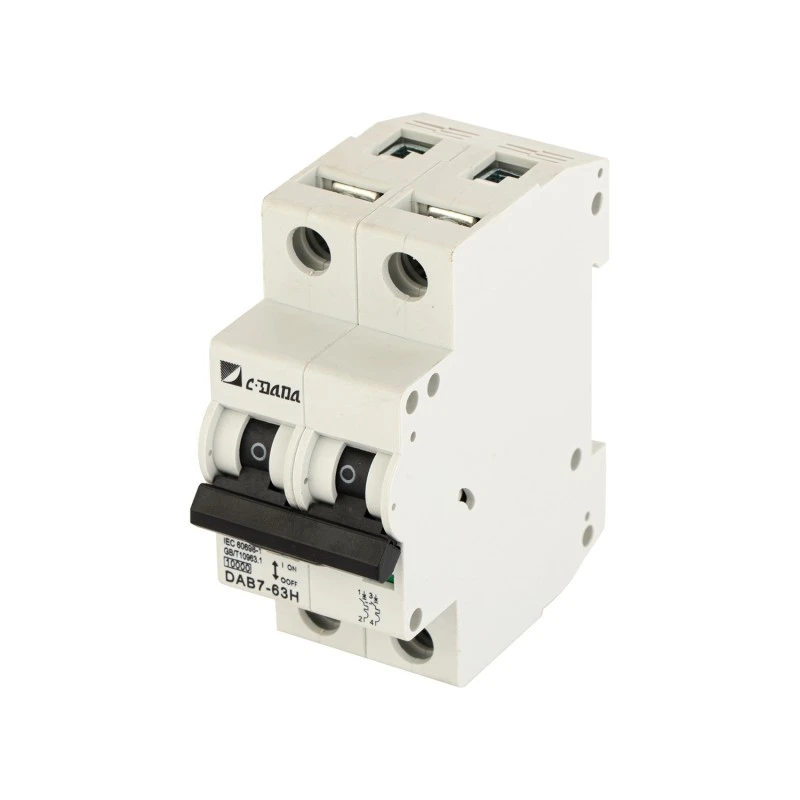

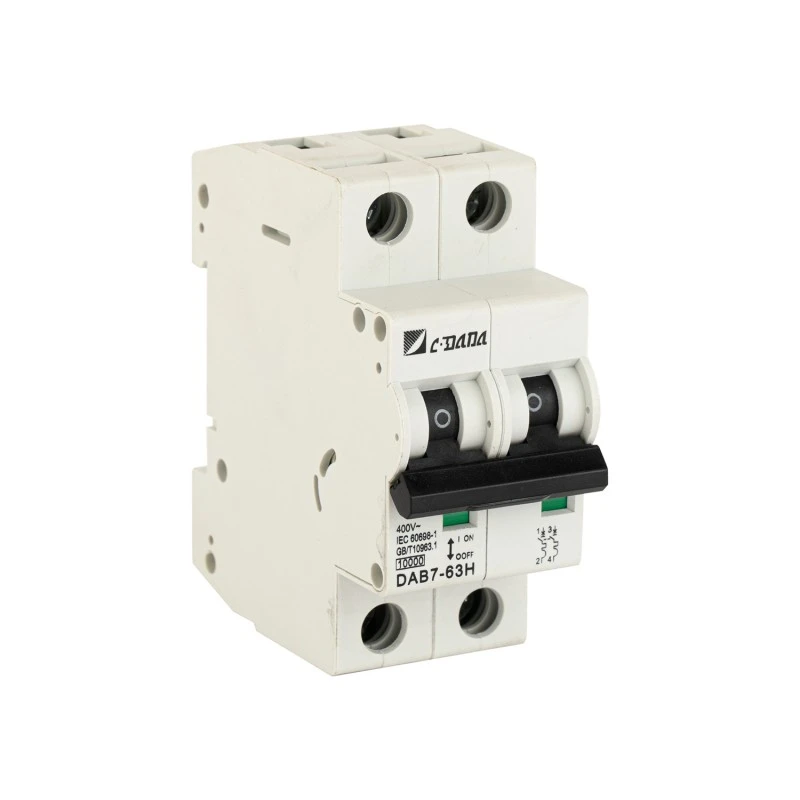

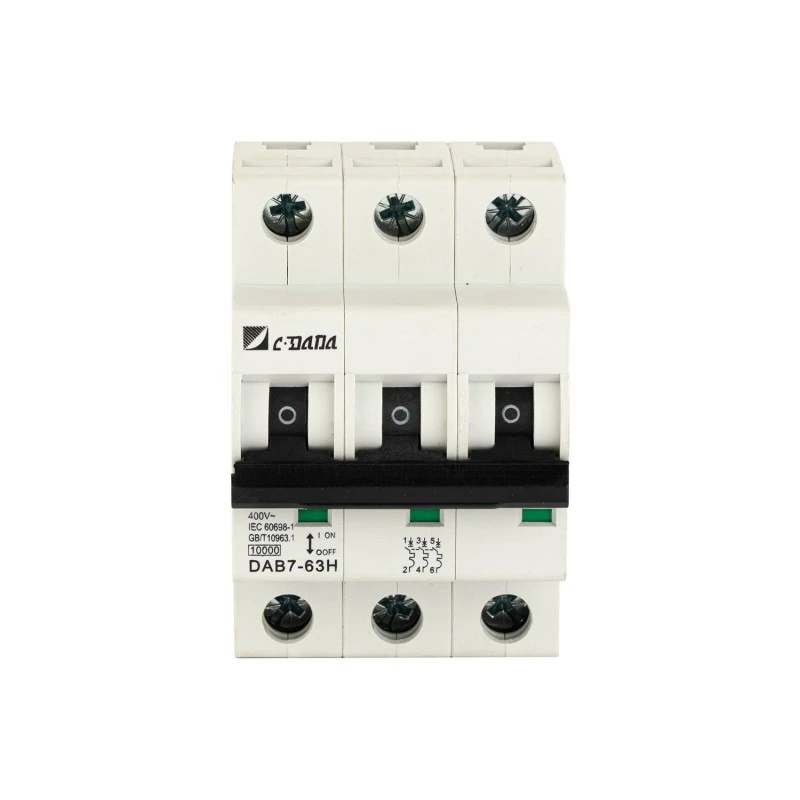

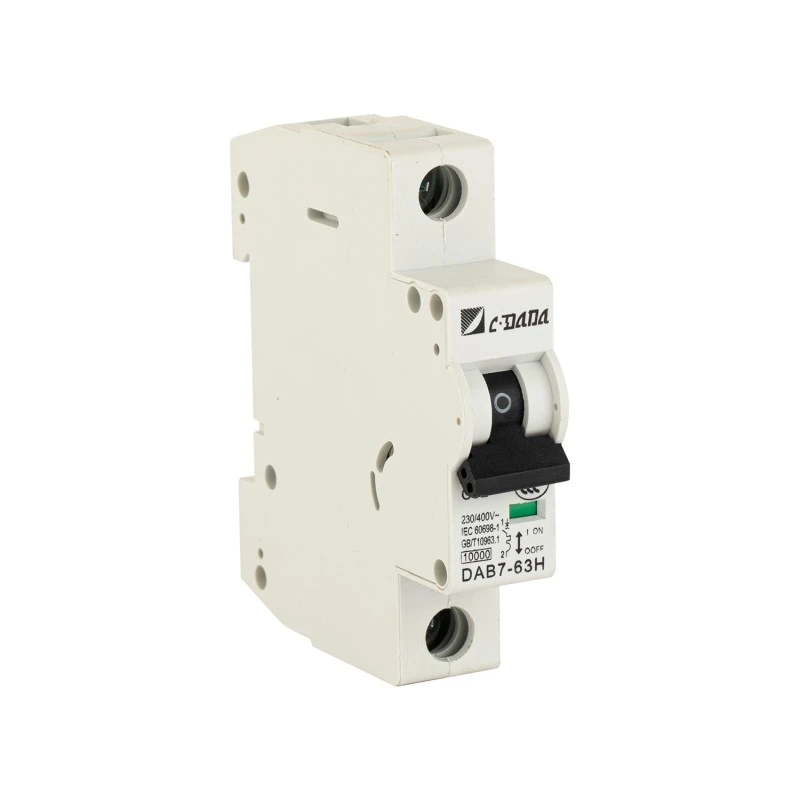

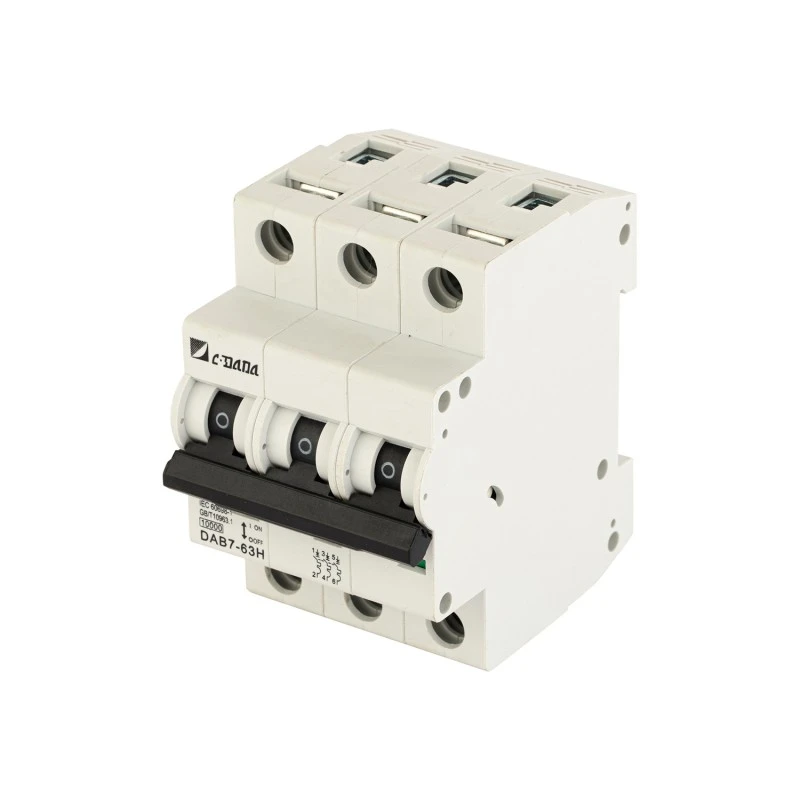

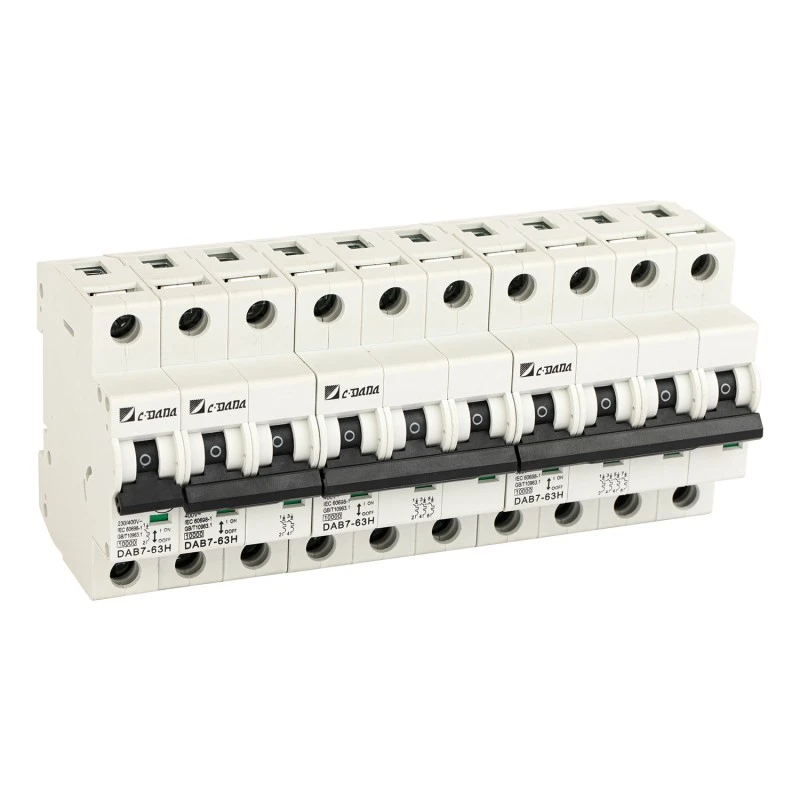

מוטות: 1P, 2P, 3P

זרם מדורג (בפנים): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

טמפרטורת עבודה: -40°C עד +50°C

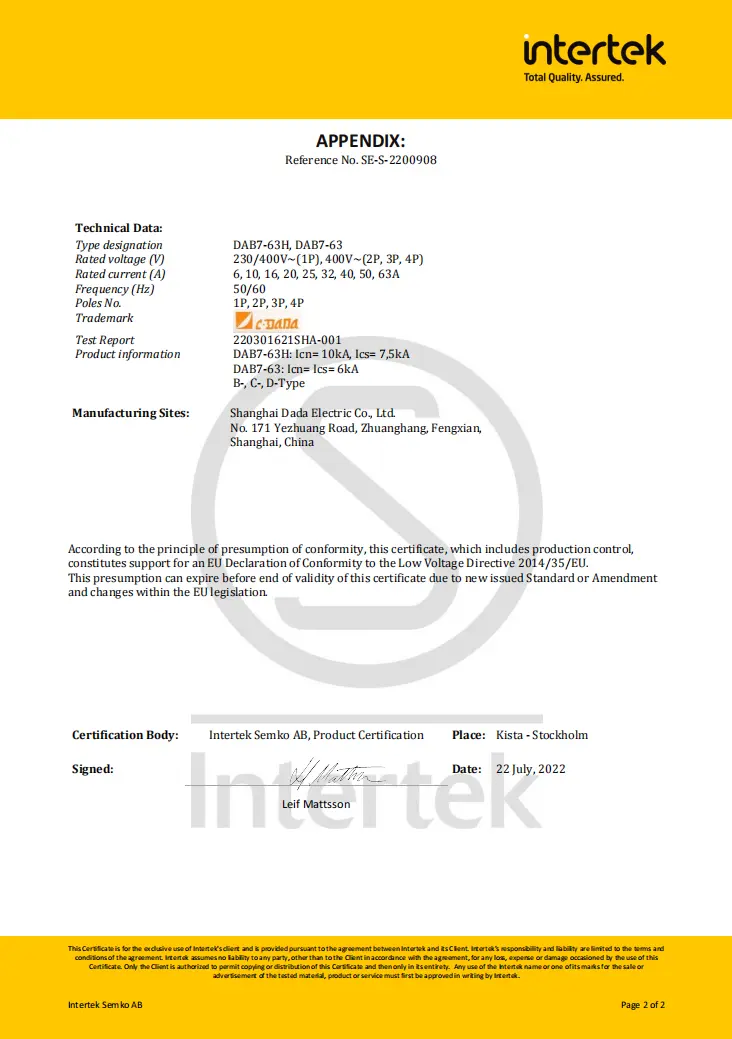

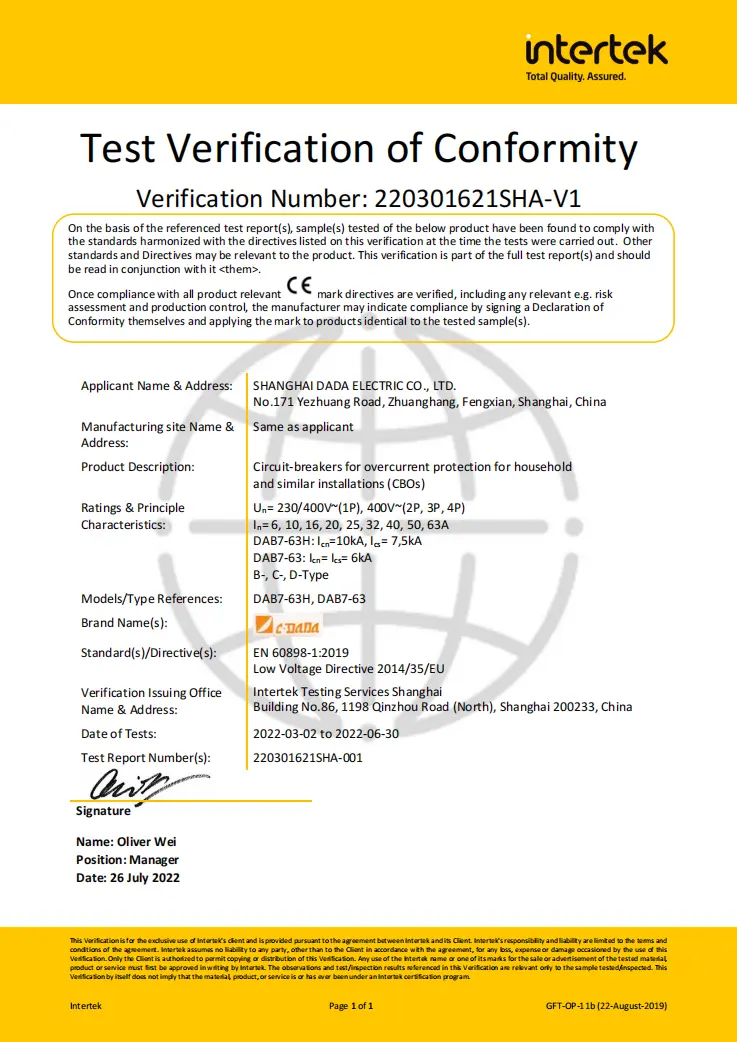

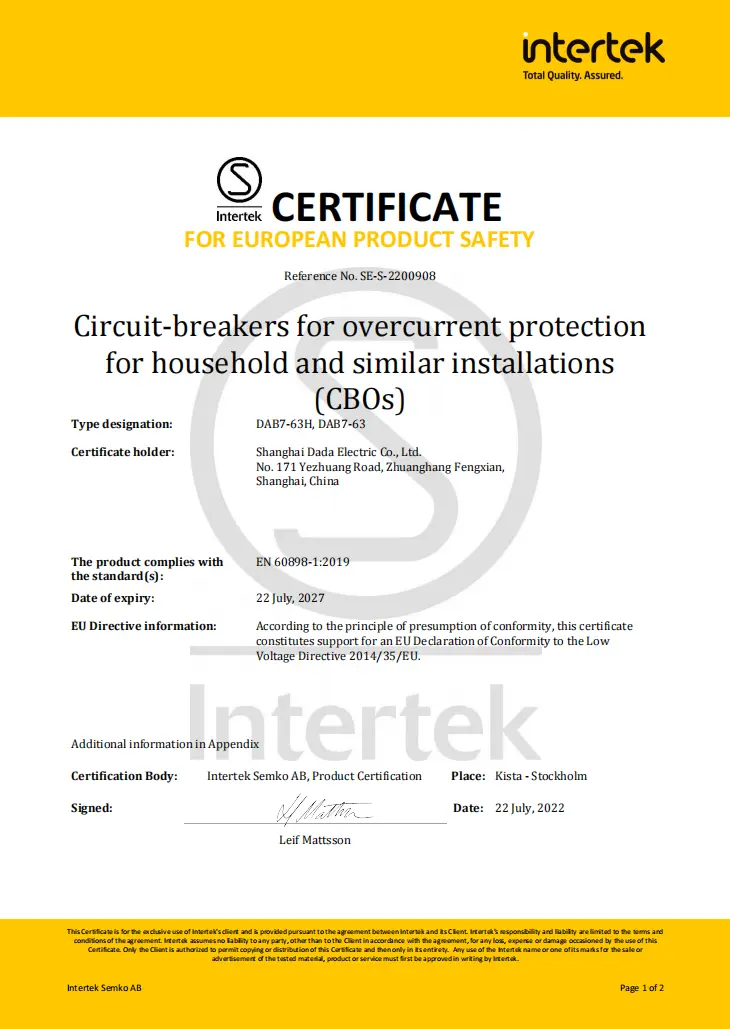

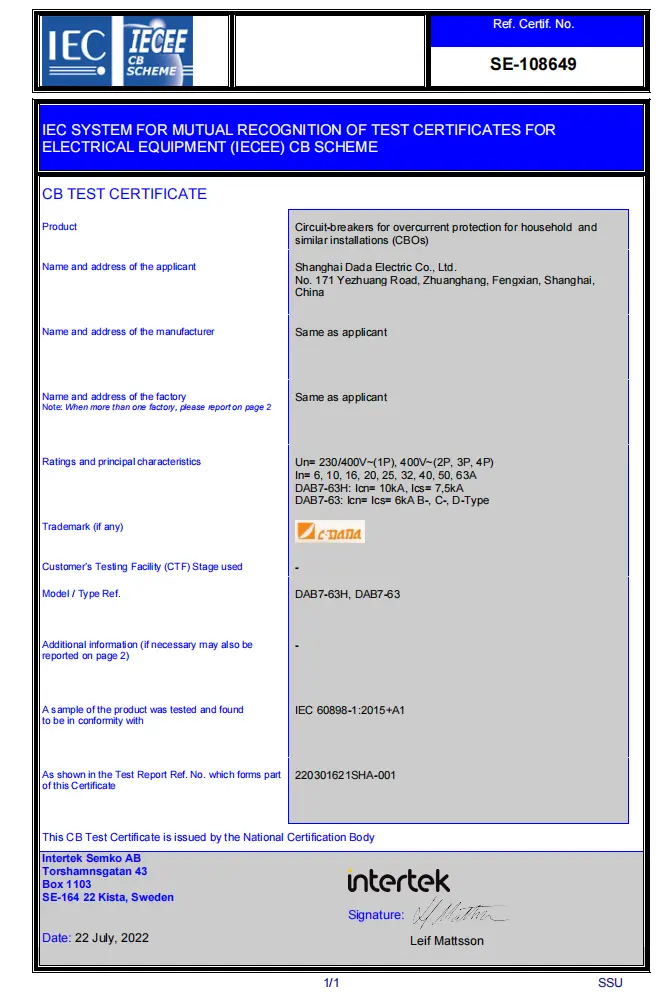

הסמכות: CE, CB, ASTA, SEMKO

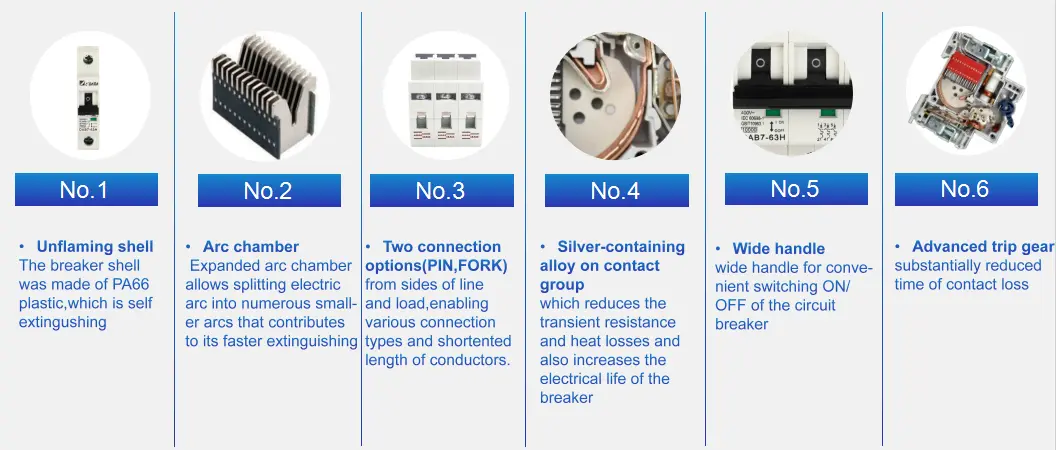

תכונות עיצוב מפתח:

תא קשת עם 13 צלחות ← פיצול והכחדה מהירים במיוחד

מגעים מסגסוגת כסף → התנגדות נמוכה יותר, חיים ארוכים יותר

אפשרויות מסוף כפול: PIN או FORK (צד קו וטעינה)

חלון מחוון הפעלה/כיבוי/נסיעה חזותי

ידית ארגונומית רחבה לתפעול קל

בית מעכב בעירה, נגד הצהבה (מקביל UL94 V-0)

ברגי מומנט סופר (נבדקו עד 3 ננומטר) עם + / – ראשים צולבים

תפס מסילת DIN עם מצבי נעילה כפולים ← הרכבה מאובטחת

גיליון נתונים טכניים

למה לבחור CDADA AC MCB 10kA?

★ ביצועים ברמה תעשייתית בצורה מיניאטורית

בעוד שמכשירי MCB סטנדרטיים מציעים 6kA, דירוג 10kA של DAB7-63H הופך אותו למתאים למיקומים קרובים יותר לאספקה ​​הראשית - כגון חדרי חלוקה במרתף, קומות מסחריות או סדנאות תעשייתיות קלות - שבהם זרמי תקלה פוטנציאליים גבוהים יותר.

★ בטיחות ועמידות משופרים

● מעטפת לא בוערת מתנגדת להצתה ולשינוי צבע

● רשת מרווה כפולה מונעת פליטת גז חם

● מנגנון ללא מעשות מבטיח ניתוק גם אם הידית מופעלת

★ עלות נמוכה יותר לכל החיים

מגעים מסגסוגת כסף ומסופים אופטימליים מפחיתים הפסדים תרמיים וריתוך מגע, ומאריכים את חיי השירות - במיוחד ביישומים בעלי מחזור גבוה.

★ קבלה גלובלית

עם ASTA (בריטניה), SEMKO (נורדית), CE (EU) ו-CB (גלובלי), CDADA MCBs מתקבלים בלמעלה מ-70 מדינות - אידיאליות עבור בוני פאנלים מוכווני יצוא.

★ עיצוב ידידותי להתקנה

★ ידית רחבה יותר = תפעול קל יותר

★ ברגים צולבים = ללא נפילה מחברים

★ חלון מצב נקה = אבחון ויזואלי מיידי

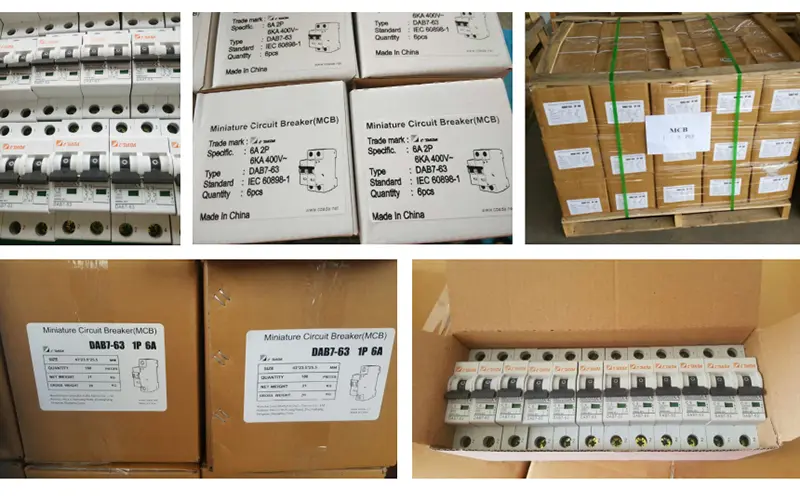

★ קרטונים בעלי חוזק גבוה, הגנה על משטחים, טוב להובלת יצוא למרחקים ארוכים

★ זמן אספקה ​​מהיר להזמנות הגונות.

יישומים אידיאליים

מבנים מסחריים: לוחות חלוקה לרצפה, חדרי שרתים, חנויות קמעונאיות

תעשייה קלה: מעגלי בקרת מכונות, מזיני מנועים קטנים, שקעי בית מלאכה

תשתיות ציבוריות: בתי ספר, בתי חולים, משרדי ממשלה

מגורים בצפיפות גבוהה: בנייני דירות עם מדידה מרכזית

לוחות ייצוא: לפרויקטים הדורשים הסמכה בינלאומית

שאלות נפוצות

שאלה 1: מה ההבדל בין MCBs של 6kA ו-10kA?

A1: MCBs של 10kA יכולים לשבור בבטחה זרמי תקלה גבוהים יותר - מה שהופך אותם מתאימים להתקנות קרובים יותר לשנאי או למנכנס הראשי, שבהם רמות הקצר עולה על 6kA. השתמש ב-10kA בלוחות משנה מסחריים/תעשייתיים; 6kA מספיק בדרך כלל למעגלי קצה בבתים.

ש2: האם מפסק המעגל המיניאטורי 10KA AC זמין ב-3P עבור מערכות תלת פאזיות?

A2: כן! ה-DAB7-63H זמין ב-1P, 2P ו-3P - מושלם עבור תאורה תלת פאזית, HVAC או מעגלי מכונות.

ש 3: מה המשמעות של "סגסוגת המכילה כסף על מגעים" לביצועים?

A3: זה מפחית את ההתנגדות למגע, ממזער קשתות במהלך המיתוג ומאריך את חיי החשמל - חשוב במיוחד במעגלים עם פעולה תכופה או עומסים אינדוקטיביים.

ש 4: האם אני יכול להשתמש במחברים מסוג מזלג עם MCB זה?

A4: בהחלט! הוא תומך הן במסופי PIN והן במסופי FORK בצדי הקו והעומס - מה שמאפשר חיווט גמיש, בעל פרופיל נמוך ומסלולי כבלים קצרים יותר.

ש 5: מדוע לבחור ב-CDADA על פני מותגי MCB אחרים של 10kA?

A5: CDADA בולט בגלל:

● דירוג אמיתי של 10kA עם הסמכות מלאות (לא רק בטענה)

● תא קשת מתקדם (13 לוחות) להפסקה מעולה

● אפשרויות מסוף כפול נמצאות לעתים רחוקות בכיתה זו

● -40°C עד +50°C פעולה - רחבה יותר מהרבה מתחרים

● מוכן ל-OEM: איכות עקבית, תמיכה באנגלית, תמחור בכמות גדולה
