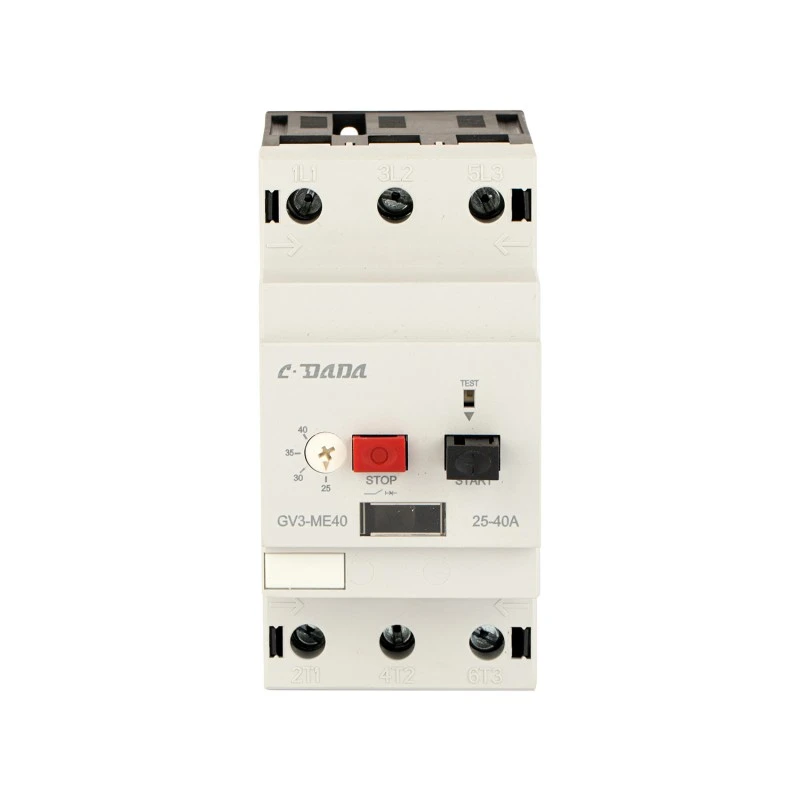

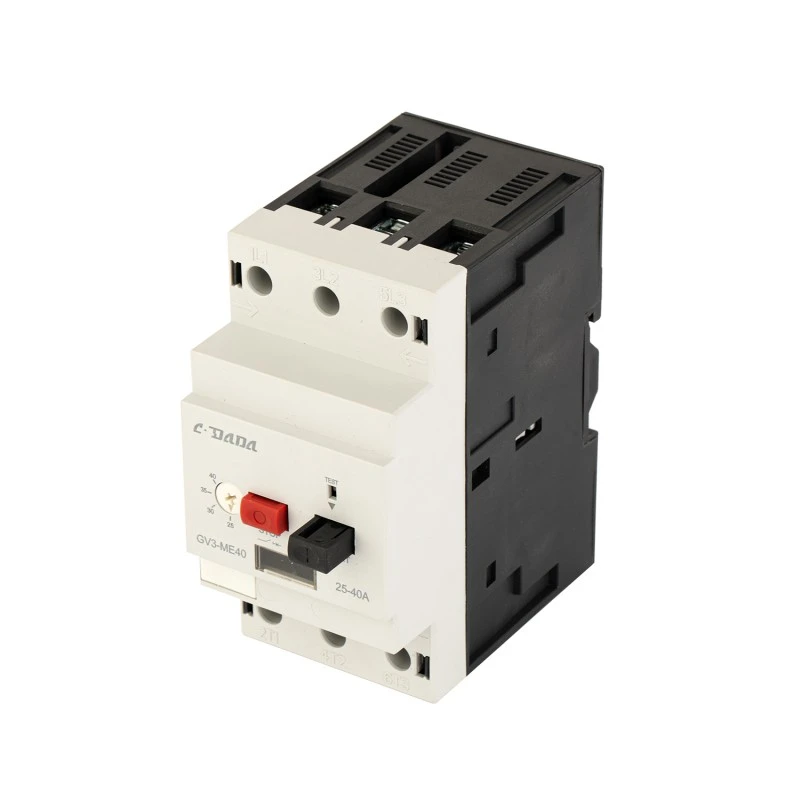

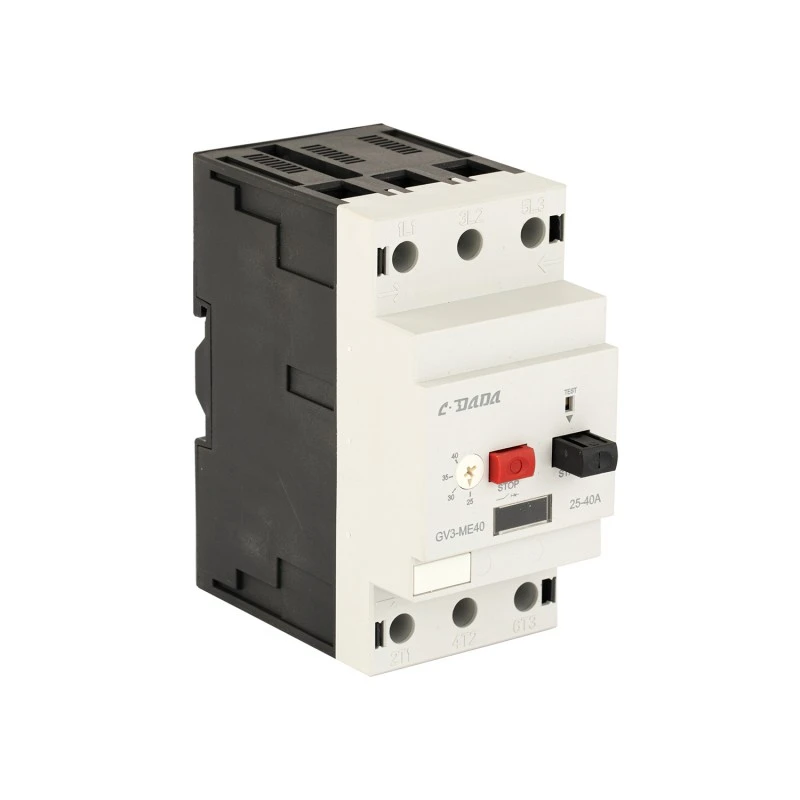

מפסק הגנה על מנוע GV3 80A

הבטח הגנת מנוע אמינה עם מפסק הגנת המנוע CDADA GV3 80A, חלק מסדרת GV2 GV3 המתקדמת שתוכננה על ידי Shanghai DADA Electric CO., LTD. הנדסה על פלטפורמת טכנולוגיה של הדור הבא באמצעות ציוד ייצור ובדיקה אוטומטיים לחלוטין, מפסק הגנת המנוע הזה (MPCB) מציע הגנה מקיפה עבור מנועים בסביבות תעשייתיות תובעניות.

עם טווח זרם הגדרה של 25A עד 80A, הוא מספק הגנת עומס יתר תרמית, הגנה מפני קצר חשמלי, זיהוי אובדן פאזה ופונקציית בידוד - כולם משולבים בהתקן חזק אחד. מוסמך לתקני CE, הכולל מתח בידוד מדורג של 690V ומסוגל ל-110,000 פעולות מכניות וחשמליות, ה-GV3 MPCB מושלם עבור יישומים כגון משאבות, מאווררים, מדחסים, מסועים ומערכות HVAC. פיצוי הטמפרטורה שלו מבטיח ביצועים עקביים על פני תנאי סביבה משתנים, בעוד שאביזרים אופציונליים כמו מגעי עזר, שחרור תת-מתח והנעת shunt משפרים את הפונקציונליות והבטיחות.

מפרט מפתח

סדרת דגמים: GV3 MPCB 80A

מותג: CDADA | יצרן: Shanghai DADA Electric CO., LTD

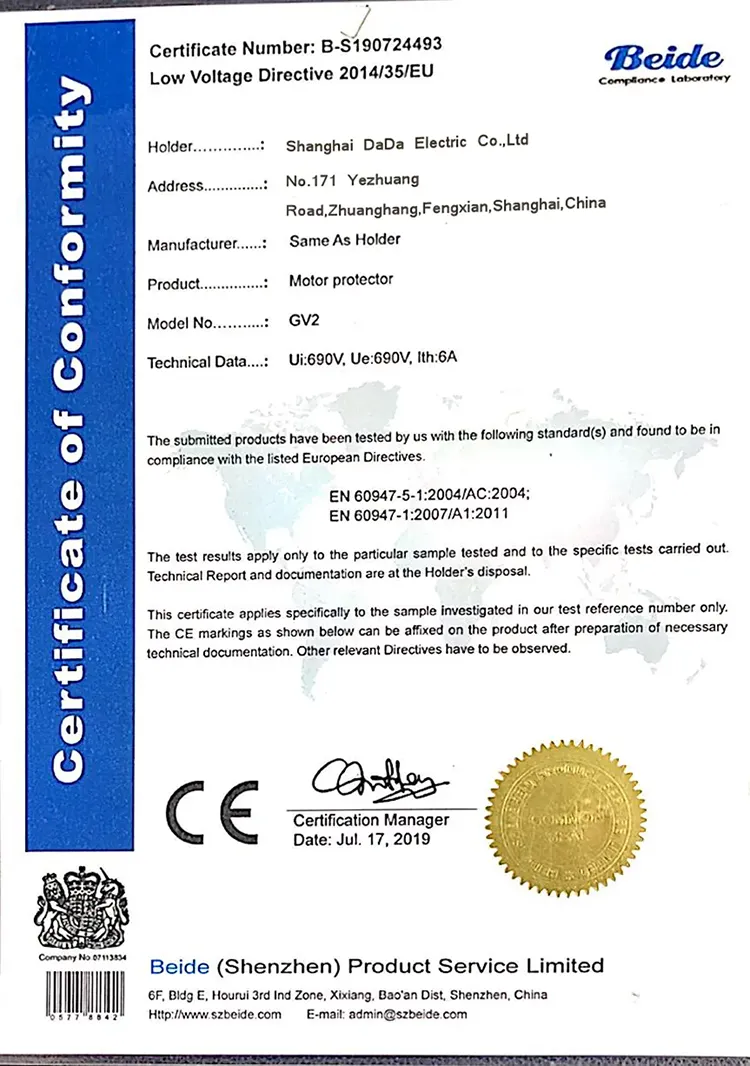

הסמכה: CE

הגדרת טווח זרם: 25A - 80A (ניתן להתאמה באמצעות חוגה)

דירוג מסגרת: 80A

מתח הפעלה מדורג: 690V AC

מתח בידוד מדורג (Ui): 690V

מתח עמיד בדחף (Uimp): 6000V

תדר הפעלה: 50/60 הרץ

דרגת טיול: 10A (סטנדרטי עבור מנועים לשימוש כללי)

פונקציות הגנה:

★ הגנת עומס תרמית

★ הגנת קצר חשמלי

★ הגנה מפני הפסדים

★ פונקציית בידוד (הפסקה גלויה)

★ פיצוי טמפרטורה מובנה

חיים מכניים: 110,000 פעולות

חיי חשמל (AC-3, 400V): 110,000 פעולות

מומנט הידוק: 1.7 ננומטר

סוג פעולה: כפתור הפעלה/כיבוי עם מחוון נסיעה ברור

הרכבה: מסילת DIN 35 מ"מ

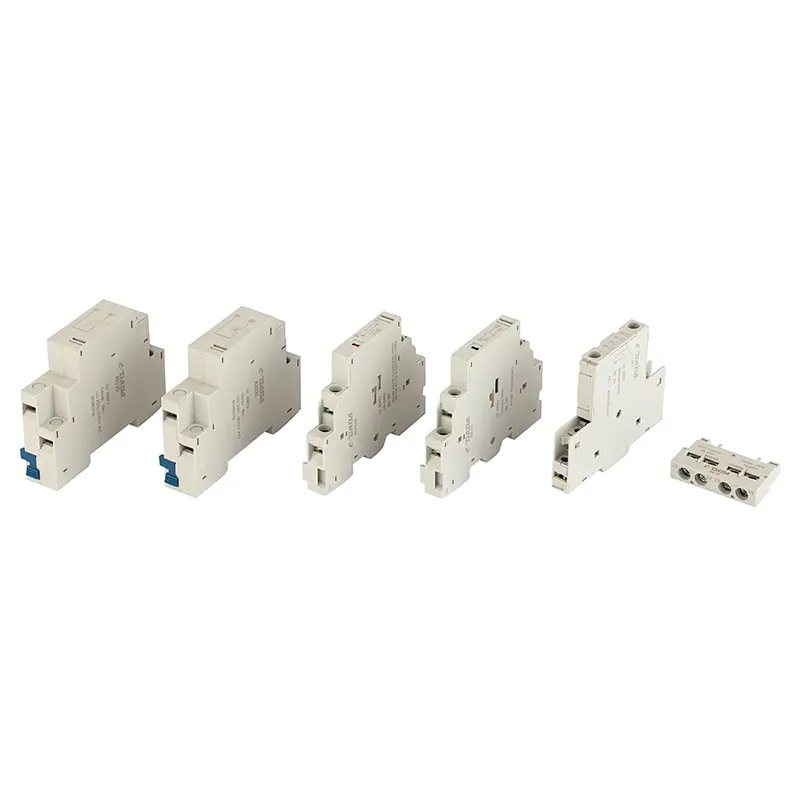

אביזרים:

קשר עזר קדימה AE

מגע עזר צדדי

שחרור תת-מתח של AU

שחרור shunt AS

מימד מתאר

מדוע לבחור ב-CDADA GV3 80A מפסק הגנה מנוע?

★ הגנה מקיפה

משלב מפסק + ממסר עומס תרמי + מבודד במכשיר אחד - מפחית את שטח הלוח ואת מורכבות החיווט.

★ עמידות ואמינות גבוהה

110,000 מחזורים מכניים/חשמליים מבטיחים ביצועים לאורך זמן גם בתנאים כבדים.

★ פיצוי טמפרטורה

פיצוי תרמי מובנה מבטיח מעידה מדויקת ללא קשר לשינויים בטמפרטורת הסביבה.

★ עיצוב חוסך מקום

עיצוב קומפקטי רכוב על מסילת DIN הופך אותו לאידיאלי עבור לוחות בקרה תעשייתיים ומכונות OEM שבהן המקום מוזל.

★ מערכת אקולוגית מלאה של אביזרים

תומך ב-AE (עזר קדמי), AN (עזר צדדי), AU (שחרור תת-מתח), AS (טריפ shunt) - המאפשר איתות מרחוק, כיבוי אוטומטי או אינטגרציה של PLC.

★ תאימות גלובלית

מוסמך CE עם דירוג 690V - מתאים לשווקים בינלאומיים כולל אירופה, אסיה, אפריקה ואמריקה הלטינית.

★ המפעלים שלנו עברו בהצלחה ביקורות על ידי סוכנויות צד שלישי ידועות כמו SGS/Intertek/TUV/KEMA. דוחות ביקורת זמינים עבור שותפים פוטנציאליים מוסמכים.

יישומים אופייניים

מנועים תעשייתיים: משאבות, מאווררים, מדחסים, מסועים

מערכות HVAC: צ'ילרים גדולים, יחידות אוורור

מכונות OEM: מכונות אריזה, ציוד לעיבוד מזון

אוטומציה של מבנים: אמצעי עזר למעליות, בקרות אוורור גדולות

פרויקטים לתיקון מחדש: החלפת נתיכים + ממסרים תרמיים עם MPCB משולב

שאלות נפוצות

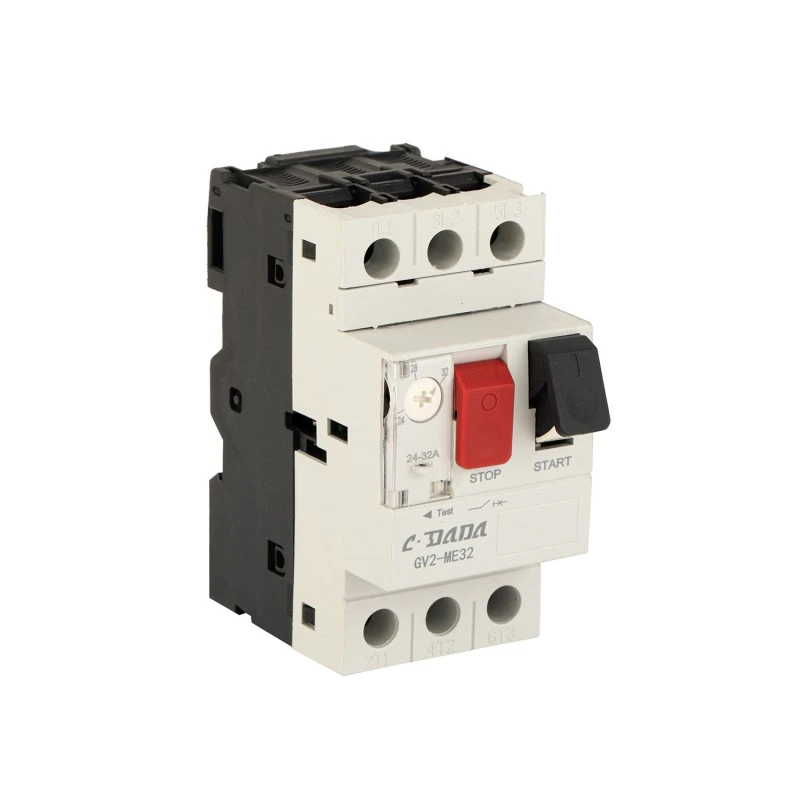

שאלה 1: מה ההבדל בין מפסקי הגנה על מנוע GV2 ו-GV3 80A?

A1: סדרת GV3 מיועדת לדירוג זרם גבוה יותר (עד 80A), בעוד שסדרת GV2 מכסה זרמים נמוכים יותר (עד 32A). GV3 מתאים למנועים גדולים יותר ולעומסים כבדים יותר.

ש2: האם אני יכול להשתמש ב-GV3 MPCB עבור מנועים חד פאזיים?

A2: כן, אבל זה מיועד בעיקר למנועים תלת פאזיים. עבור יישומים חד פאזיים, שקול את סדרת GV2 המותאמת יותר למנועים קטנים יותר.

ש 3: האם ל-GV3 MPCB יש פיצוי טמפרטורה מובנה?

A3: כן! מנגנון העומס התרמי כולל פיצוי טמפרטורה, המבטיח ביצועי מעידה עקביים על פני מגוון רחב של טמפרטורות סביבה - מחדרי אחסון קר ועד מפעלים חמים.

ש 4: כמה פעולות יכול ה-GV3 להתמודד לפני שהוא זקוק להחלפה?

A4: החיים המכניים מדורגים ל-110,000 פעולות, והחיים החשמליים (AC-3, 400V) הם גם 110,000 פעולות - מה שהופך אותו לעמיד במיוחד לשימוש מתמשך בסביבה תעשייתית.

שאלה 5: מדוע לבחור ב-CDADA GV3 על פני מותגים אחרים?

A5: CDADA מציע:

● אוטומציה מתקדמת בייצור → איכות גבוהה ועקביות

● אישור CE חזק עם דוחות בדיקה מפורטים

● מגוון רחב של אביזרים (AE/AN/AU/AS) לפונקציונליות משופרת

● תמחור תחרותי מבלי להתפשר על איכות

● משלוח מהיר ותמיכה טכנית ליצרני OEM ומפיצים
