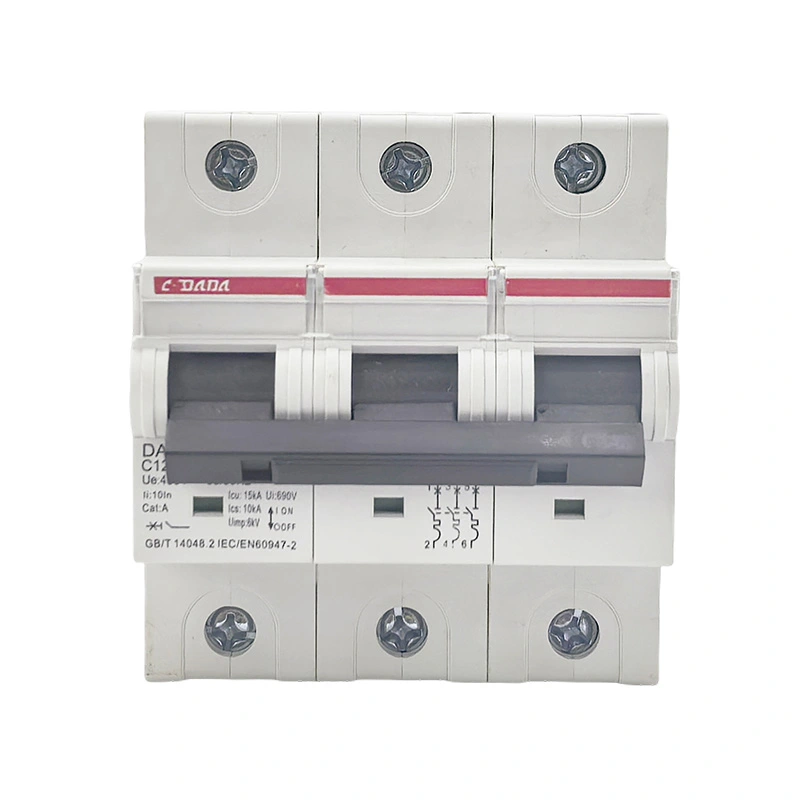

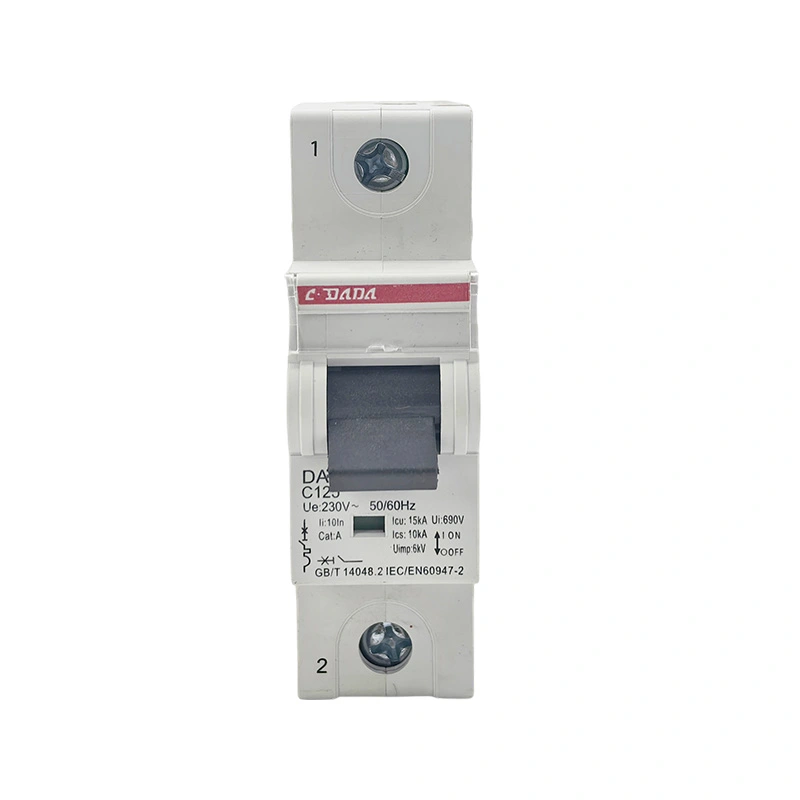

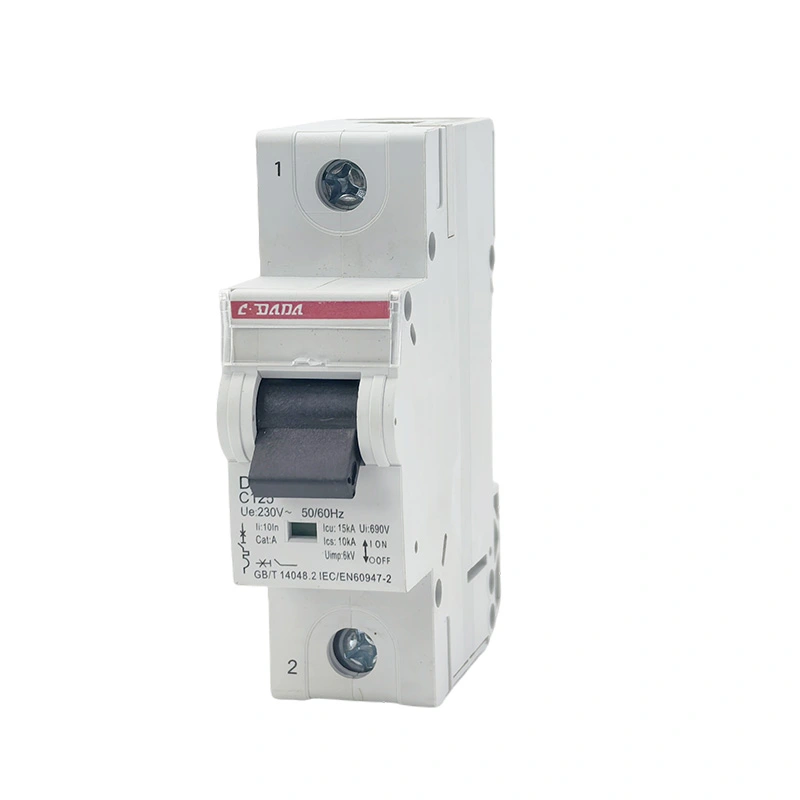

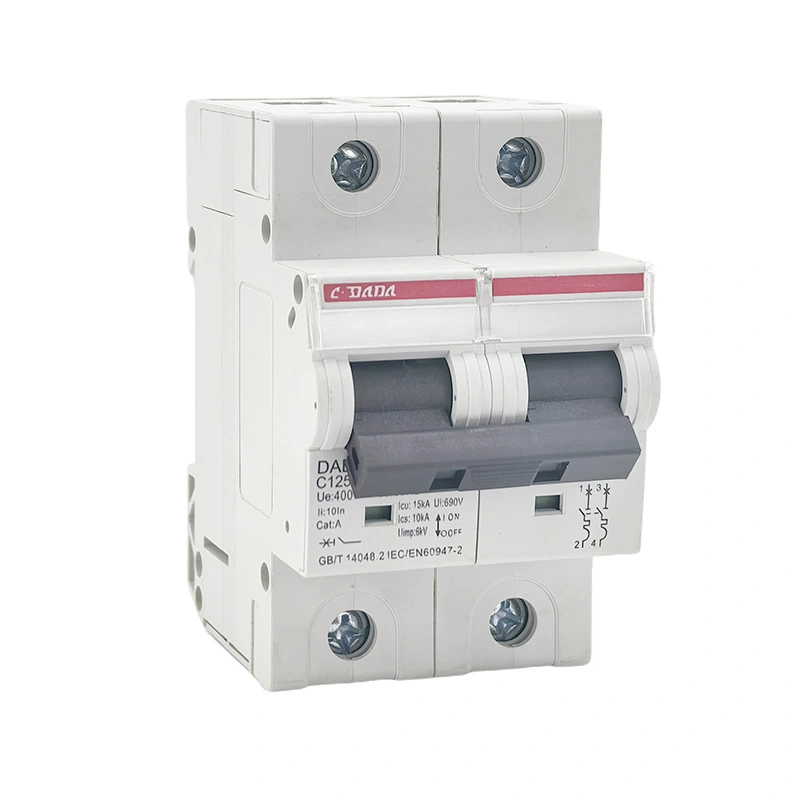

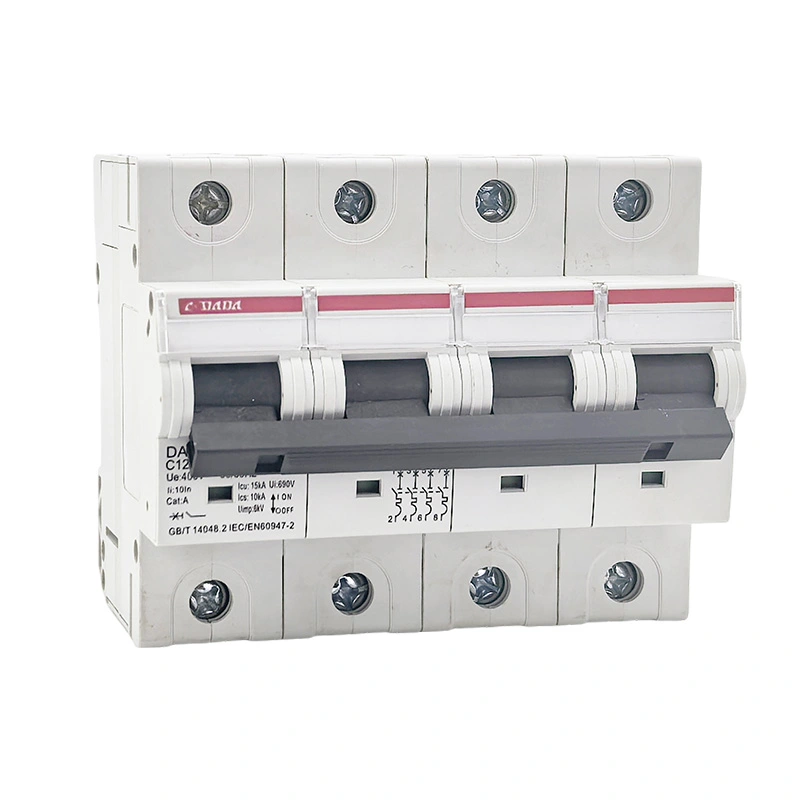

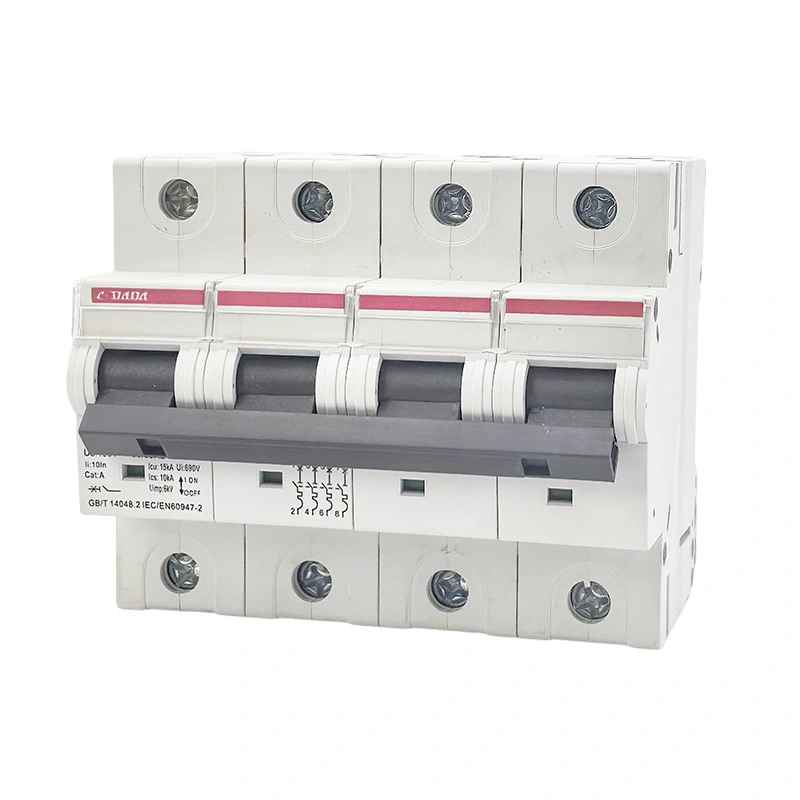

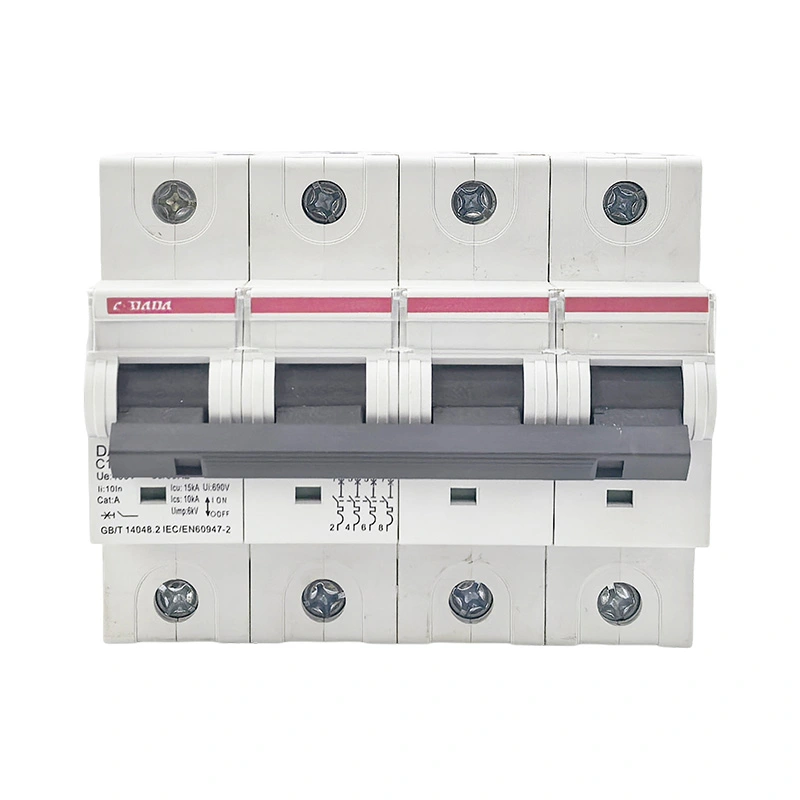

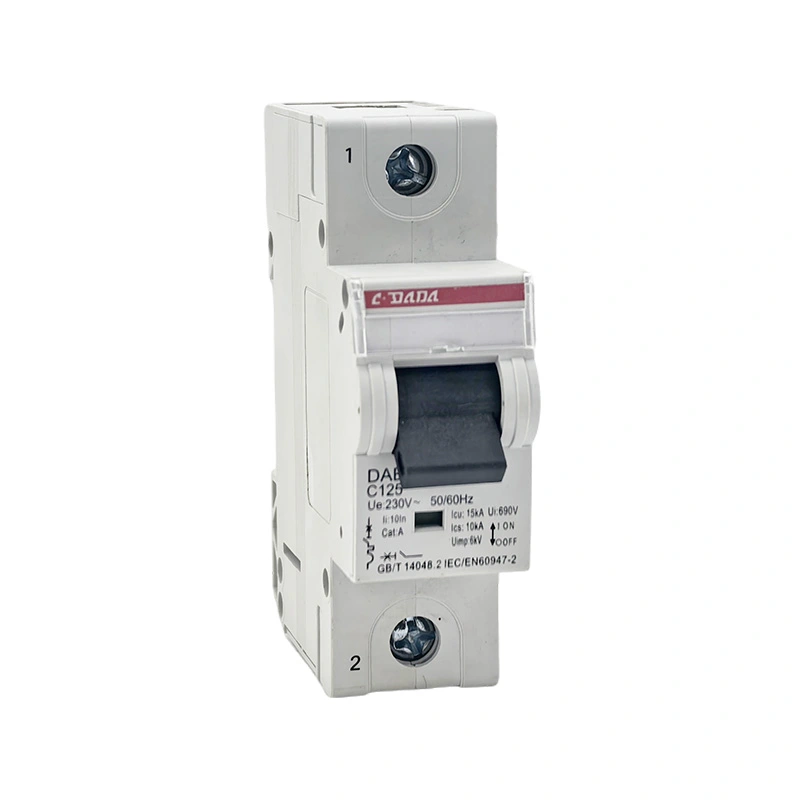

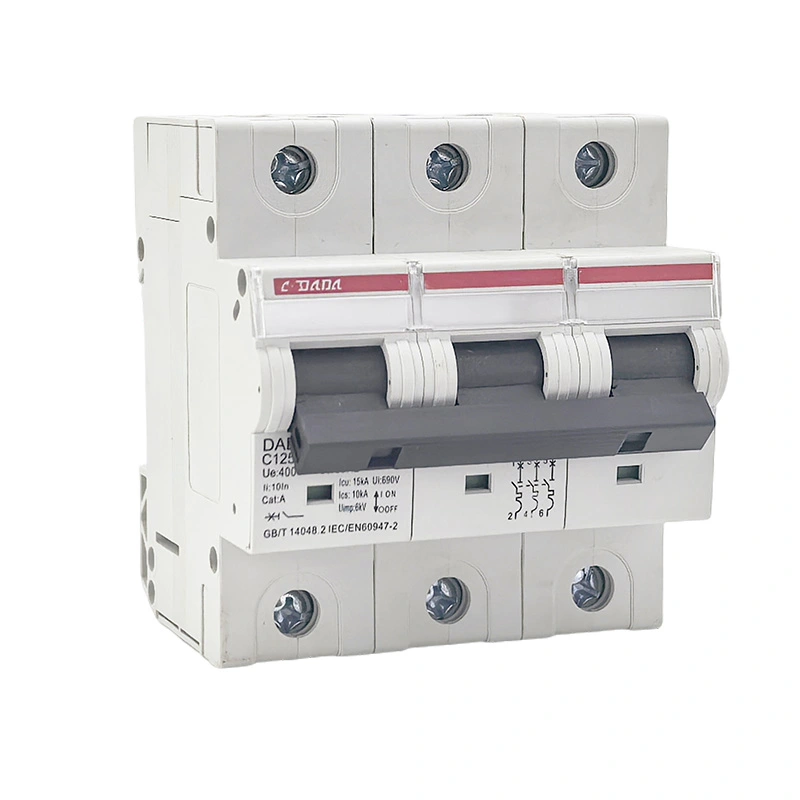

מפסק מיניאטורי 125 15KA
Model:DAB7-125N / DAB7-125H
כיצרן אמין של מפסק מעגל מיניאטורי 125 15KA, המוצר של CDADA הוא 125A MCB בעל ביצועים גבוהים עם כושר שבירה של 15kA עבור חלוקת חשמל כבדה. הוא משתמש במעטפת מעכבת בעירה PA66 ובעיצוב תא קשת כפול, קל להרכבה על מסילת DIN ופשוט לתחזוקה. הוא משלב מבנה מגע כסוף עם עמידות ברמה תעשייתית, ומשיג חיי שירות ארוכים במיוחד עבור מעגלים בעלי זרם גדול.
מפסק מיניאטורי CDADA DAB7-125 125 15KA הוא מפסק זעיר כבד בעל שבירה גבוהה שפותח באופן עצמאי על ידי Shanghai DADA Electric. עם כושר שבירה גבוה במיוחד של 10kA/15kA, זרם נקוב גדול של 125A ורוחב קומפקטי של 27 מ"מ (1.5M), הוא יכול להחליף את מפסקי המעגל המסורתיים המעוצבים להגנה על זרם כבד.
אימוץ תא קשת כפול, מגעים מוכספים וחומר מעכב בעירה PA66, מספק הגנה בטוחה ויציבה לעומס יתר, קצר חשמלי ובידוד עבור מעגלים בעלי הספק גבוה בתעשייה, מסחרית ומגורים.
פונקציות המוצר
★ הגנת עומס יתר
★ הגנת קצר חשמלי
★ בידוד מעגלים בטוח
★ בקרת הפעלה/כיבוי ידנית
★ שידור זרם גדול יציב
יתרונות מוצר מרכזיים

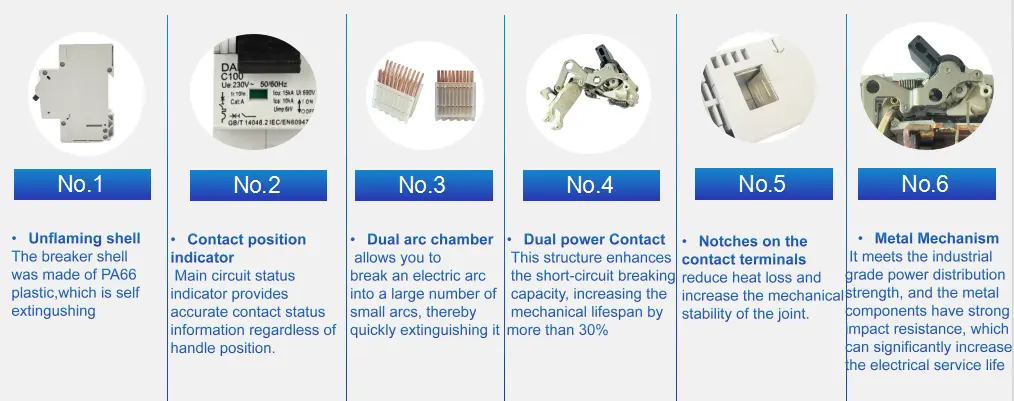

★ כושר שבירה גבוה במיוחד 15kA, מחליף MCCB לשימוש כבד
★ תא קשת כפול, מהירות כיבוי הקשת עלתה ב-30%
★ מגעי קפיצים מוכספים, איבוד חום נמוך, חיי שירות ארוכים יותר
★ מעטפת מעכבת בעירה PA66, כיבוי עצמי, עמידות בטמפרטורה גבוהה
★ מבנה מגע כוח כפול, עמידות חזקה יותר לקצר
★ מסופים מחורצים, יציבות מכנית גבוהה יותר ומוצקות חיווט
★ מנגנון מתכת בדרגה תעשייתית, עמידות בפני פגיעה חזקה
★ 27 מ"מ רוחב צר, חוסך מקום בארון החלוקה

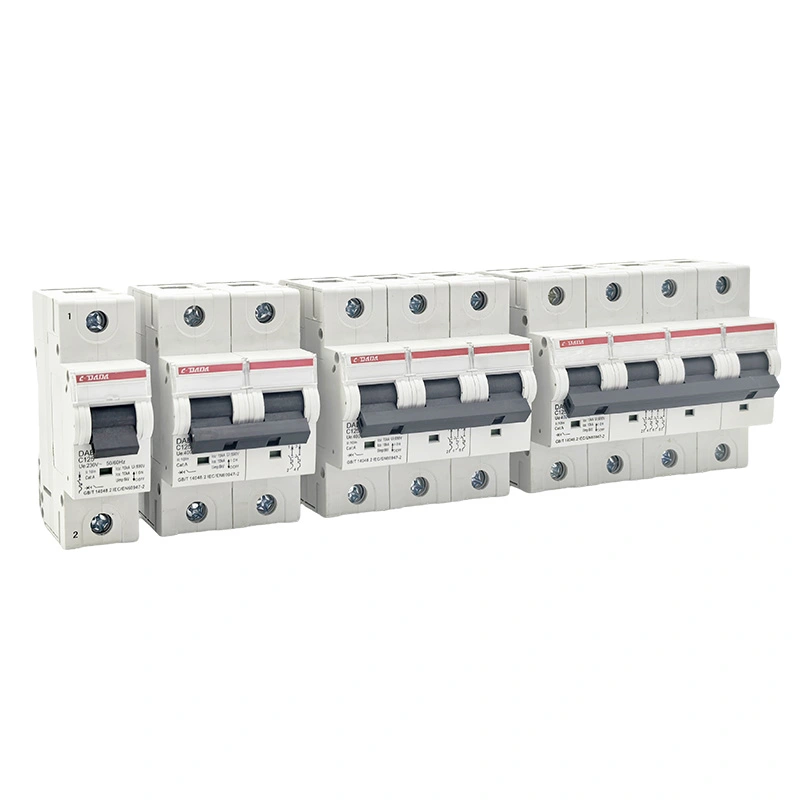

★ עמודים שלמים 1P/2P/3P/4P, טווח זרם רחב עד 125A
★ תומך בחיבור חוטי נחושת ואלומיניום

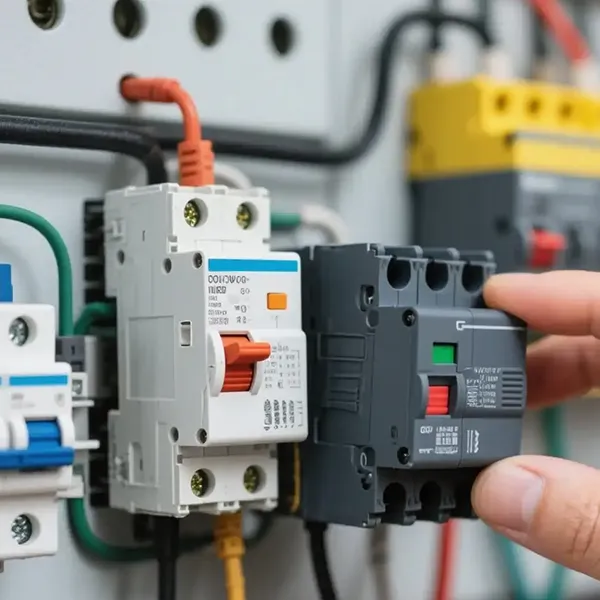

יישומים ושימוש בתרחישים
★ מפסק מעגל מיניאטורי CDADA 125 15KA נמצא בשימוש נרחב ב:
★ מפעלים תעשייתיים, בתי מלאכה ואספקת חשמל לציוד גדול
★ מבנים מסחריים, קניונים, בתי מלון ובנייני משרדים
★ וילות למגורים, בניינים רבי קומות ומעגלים נכנסים ראשיים
★ ארונות חלוקת חשמל, תחנות משנה מסוג קופסאות ומערכות חלוקה סופיות
★ משאבות גדולות, מאווררים, מדחסים ומעגלי מנוע
★ פרויקטי תשתיות, בניה ושיפוץ
טבלת פרמטרים טכניים
|
פָּרִיט |
מִפרָט |
|
דֶגֶם |
DAB7-125N / DAB7-125H |
|
שם המוצר |
MCB 125 15KA |
|
תֶקֶן |
IEC60898-1 |
|
נוכחי מדורג |
עד 125A |
|
כושר שבירה |
10kA (N), 15kA (H) |
|
פולנים |
1P, 2P, 3P, 4P |
|
מתח מדורג |
400/415V AC |
|
תֶדֶר |
50/60 הרץ |
|
מתח בידוד |
500V |
|
מתח אימפולס |
4kV |
|
עקומת מעידה |
ב, ג, ד |
|
תואר הגנה |
IP20 |
|
חיים מכניים |
8,500 פעמים |
|
חיים חשמליים |
4,000–15,000 פעמים |
|
קיבולת חיווט |
1-35 מ"מ |
|
טמפ' הפעלה |
-5℃ ~ +40℃ |
|
הַתקָנָה |
מסילת DIN 35 מ"מ |
|
רוֹחַב |
27 מ"מ (1.5 מ') |
מידות מתאר
★ רוחב: 27 מ"מ (1P), 54 מ"מ (2P), 81 מ"מ (3P), 108 מ"מ (4P)
★ גובה: 90 מ"מ
★ אורך: 75.5 מ"מ
★ הרכבה: מסילת DIN סטנדרטית 35 מ"מ
★ מתאים לקופסאות חלוקה קונבנציונליות במתח נמוך
פריטי בדיקה סטנדרטיים
★ 1.13במבחן ללא מעידה (≥1h)
★ 1.45במבחן מעידה (<1h)
★ 2.55בבדיקת פעולת עומס יתר
★ בדיקת מעידה מיידית מגנטית
★ בדיקת עליית טמפרטורה
★ בדיקת מתח דיאלקטרי
★ בדיקת שבירת קצר חשמלי 10kA/15kA
★ בדיקת חיים מכנית וחשמלית
★ בדיקת הפעלה בטמפרטורה גבוהה ונמוכה
בקרת איכות
תהליך בדיקה
★ 1. בדיקת חומר גלם נכנסת
★ 2. הטבעה אוטומטית והזרקה
★ 3. הרכבה מדויקת ובדיקה חצי גמורה
★ 4. 100% כיול מעידה מלא
★ 5. עמידה במבחן מתח ובידוד
★ 6. אימות יכולת שבירת קצר חשמלי
★ 7. בדיקת מראה וממדים
★ 8. התיישנות המוצר המוגמר ובדיקה סופית

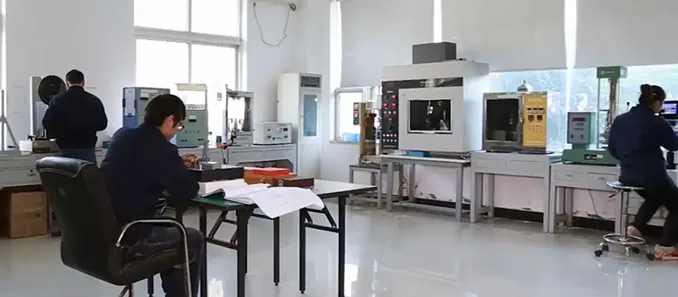

ציוד בדיקה
★ מערכת כיול כיול אוטומטי
★ פלטפורמת בדיקת קצר חשמלי
★ תא בדיקה עליית טמפרטורה
★ עמיד בבודק מתח
★ מכונת בדיקת מחזור חיים
★ תא סביבתי בטמפרטורה גבוהה ונמוכה

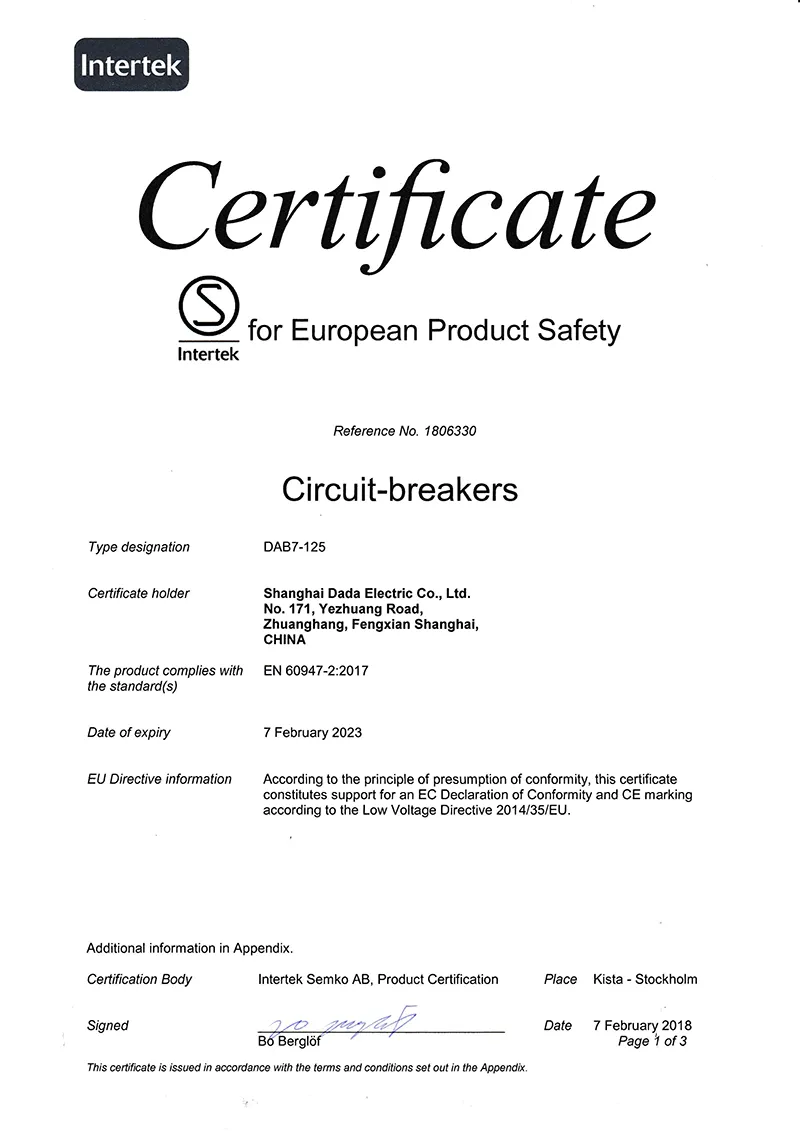

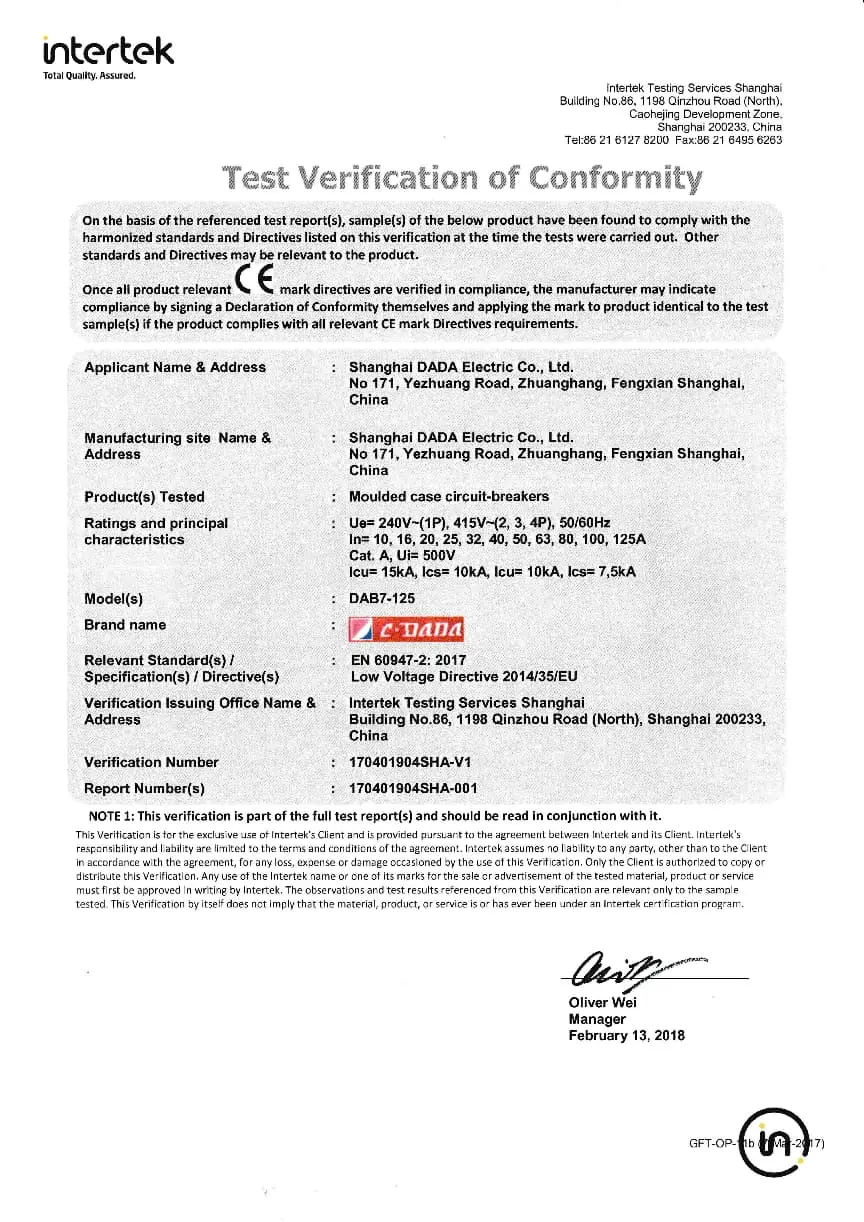

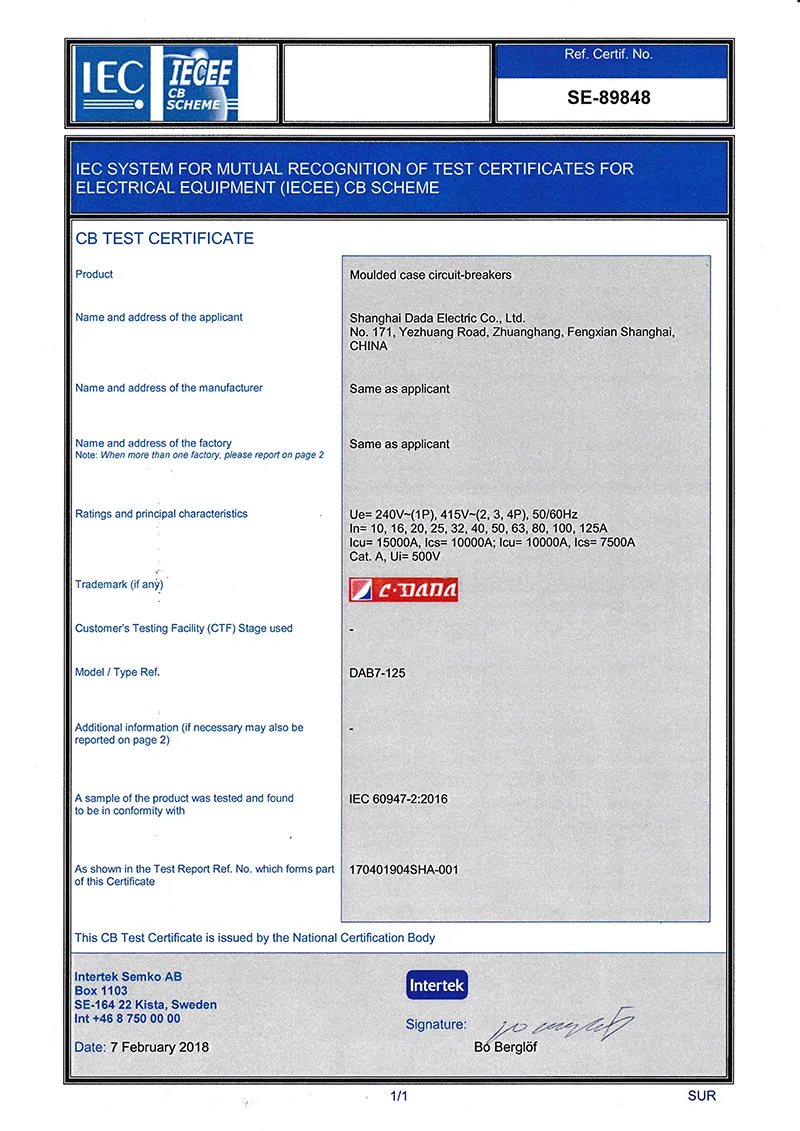

הסמכות
CE, CB, IEC60898-1, ISO9001, CCC, ROHS
אריזה ומשלוח
★ קרטון יצוא סטנדרטי + בטנה פנימית חסינת זעזועים
★ אריזה קבוצתית לכל מוצר
★ תווית ברורה: דגם, זרם, מוטות, כמות, הסמכה
★ מתאים לתחבורה ימית, אווירית, יבשתית
★ תמיכה באריזה OEM ולוגו מותאם אישית
יישומי לקוחות ומקרי הצלחה
★ הגנת מעגל ראשי תעשייתי באירופה, דרום מזרח אסיה, מזרח התיכון
★ פרויקטי חשמל נכנסים למגורים ומסחר גדולים
★ שיתוף פעולה OEM עם מותגי חשמל עולמיים
★ אספקה בתפזורת ארוכת טווח למפיצים בינלאומיים
★ הפצת חשמל לפרויקטי תשתית באפריקה ודרום אמריקה
★ ציוד זרם גבוה תומך למפעלים ולמכרות

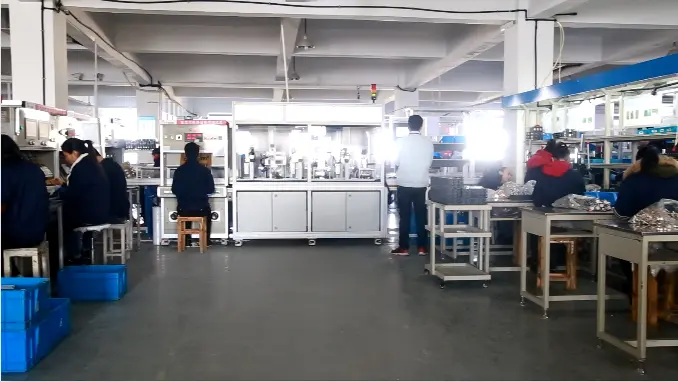

חוזק המפעל של CDADA
★ 40+ שנות ניסיון מקצועי במחקר ופיתוח ובייצור
★ 50,000 ㎡ בסיס ייצור מודרני
★ הזרקה אוטומטית מלאה, הטבעה, ריתוך, פסי ייצור
★ 90% רכיבי ליבה מיוצרים בבית
★ צוות מו"פ מקצועי וצוות בקרת איכות
★ קיבולת חודשית מעל 5 מיליון חתיכות
★ פיתוח עובש מלא ויכולת התאמה אישית
למה לבחור ב-CDADA?
★ איכות יציבה, 100% בדיקה מלאה לפני המשלוח
★ עלות ביצועים גבוהה במיוחד, מחליף MCCB בעלות נמוכה יותר
★ משלוח מהיר, מלאי גדול לדגמים סטנדרטיים
★ תמיכה טכנית מקצועית ושירות לאחר המכירה
★ קבל התאמה אישית של OEM/ODM
★ הסמכה גלובלית, מתאימה לשווקים ברחבי העולם
★ שיתוף פעולה ארוך טווח עם לקוחות מ-80+ מדינות

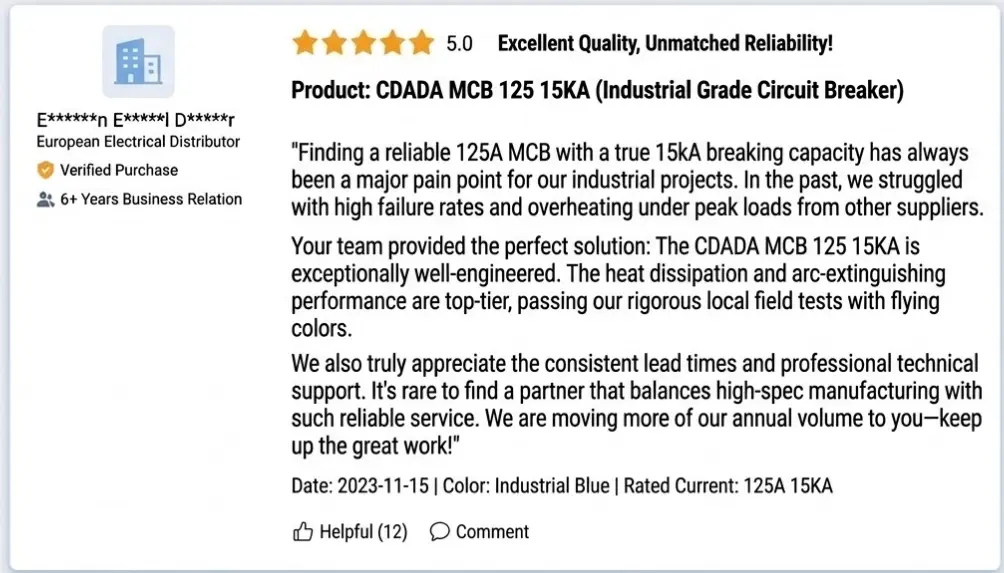

משוב לקוחות
"מפסק מיניאטורי CDADA 125 15KA יציב ואמין, מושלם עבור המעגלים הראשיים התעשייתיים שלנו. כושר השבירה הוא אמיתי 15kA, האיכות טובה כמו מותגים אירופאים. אנחנו משתפים פעולה כבר 5 שנים, אספקה בזמן, השירות מצוין." - מפיץ
