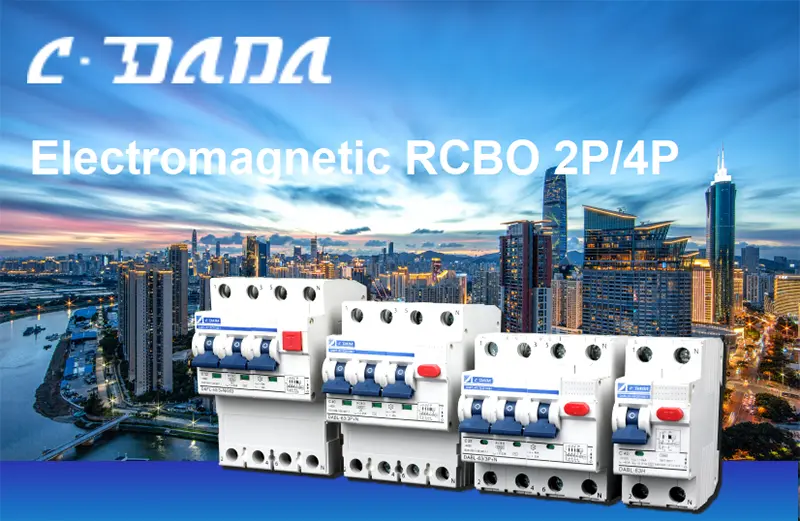

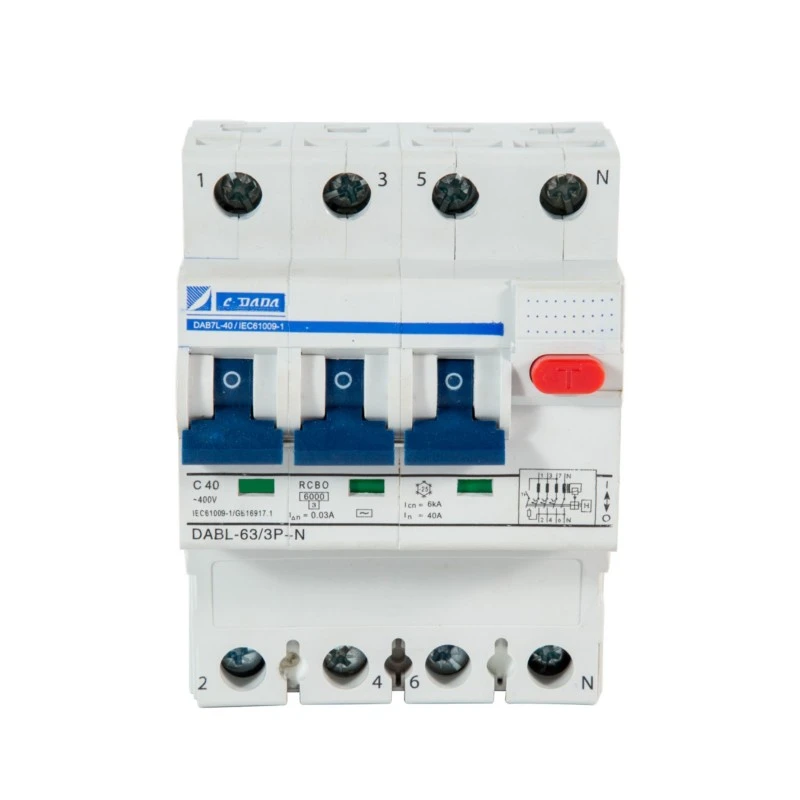

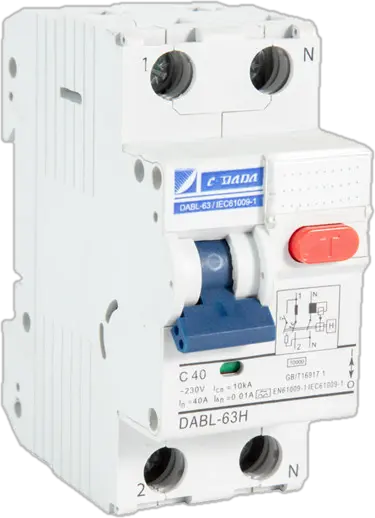

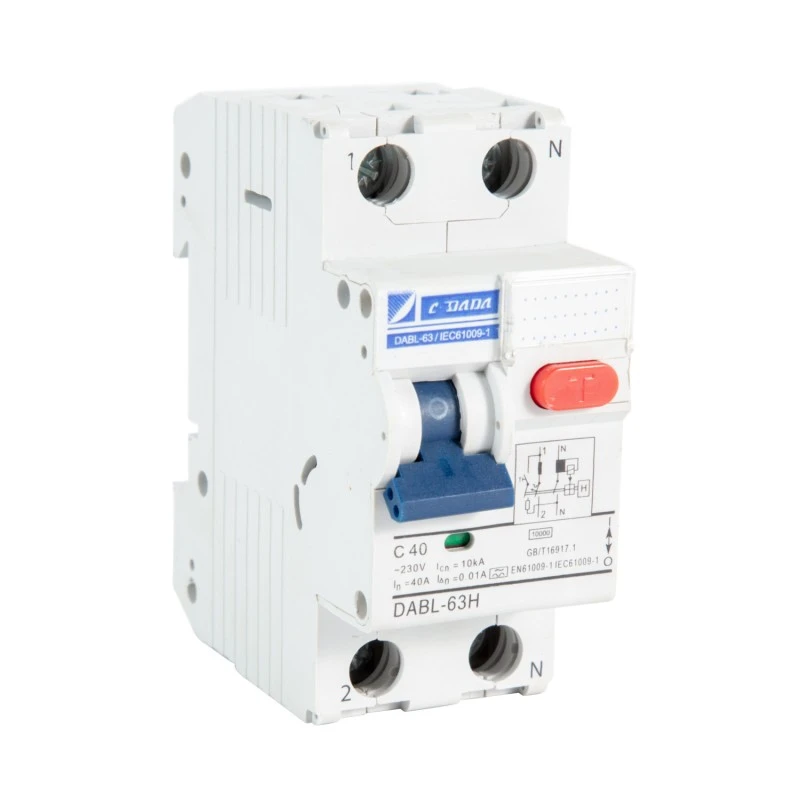

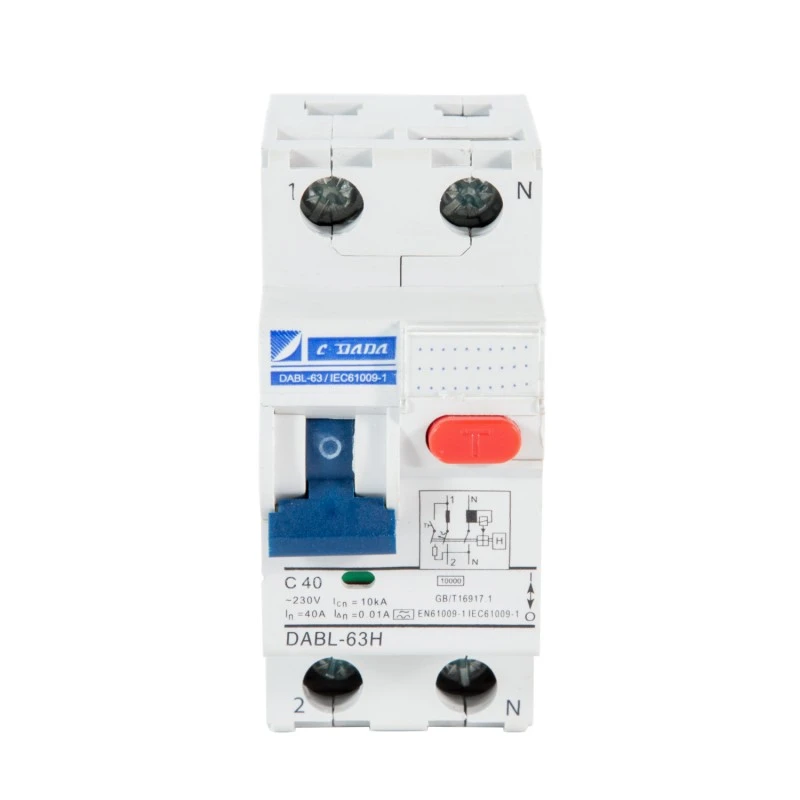

RCBO אלקטרומגנטי 2P 4P

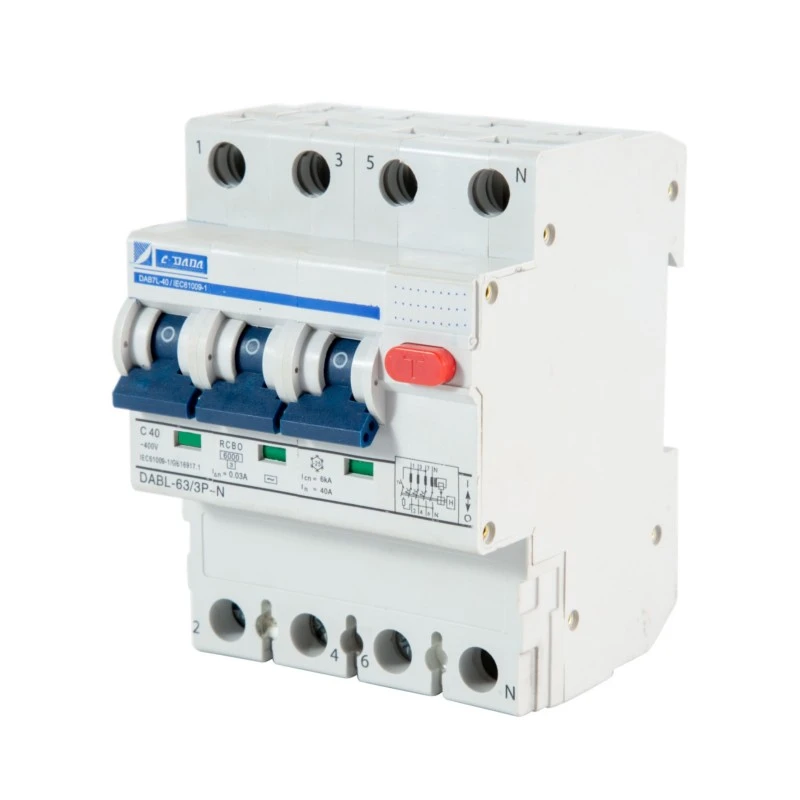

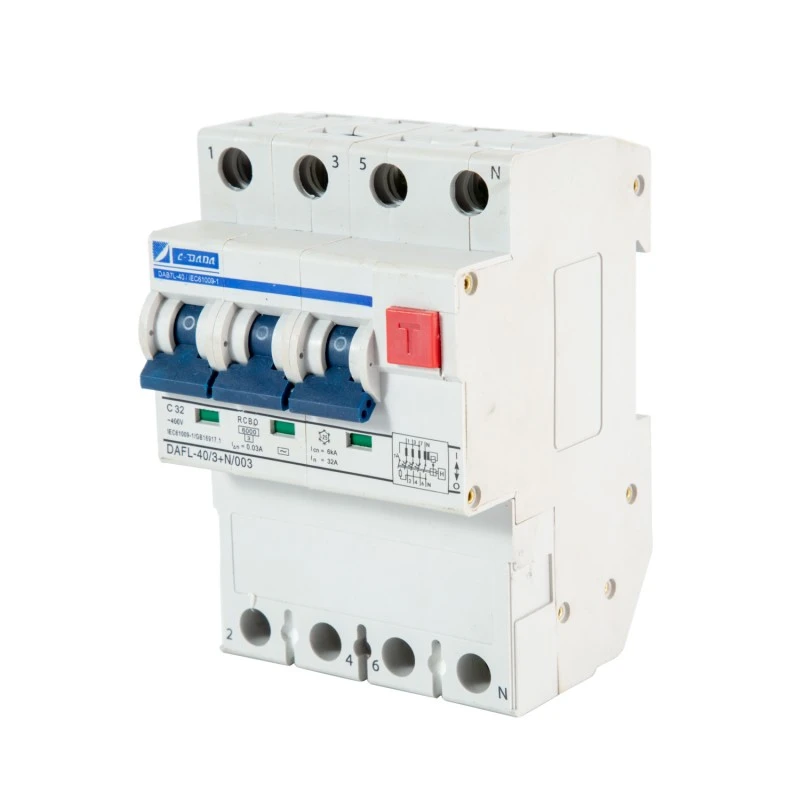

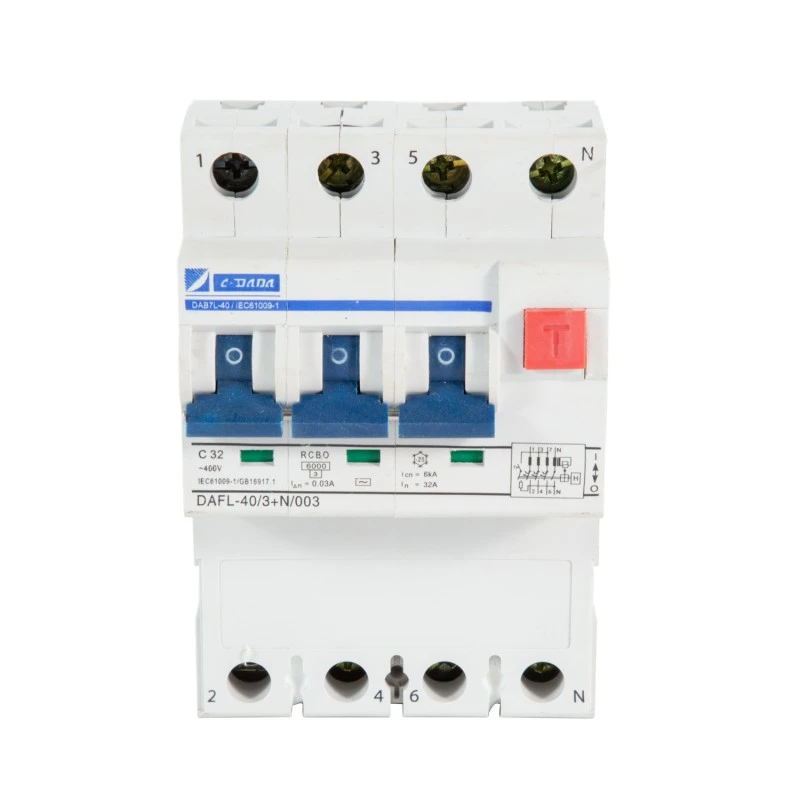

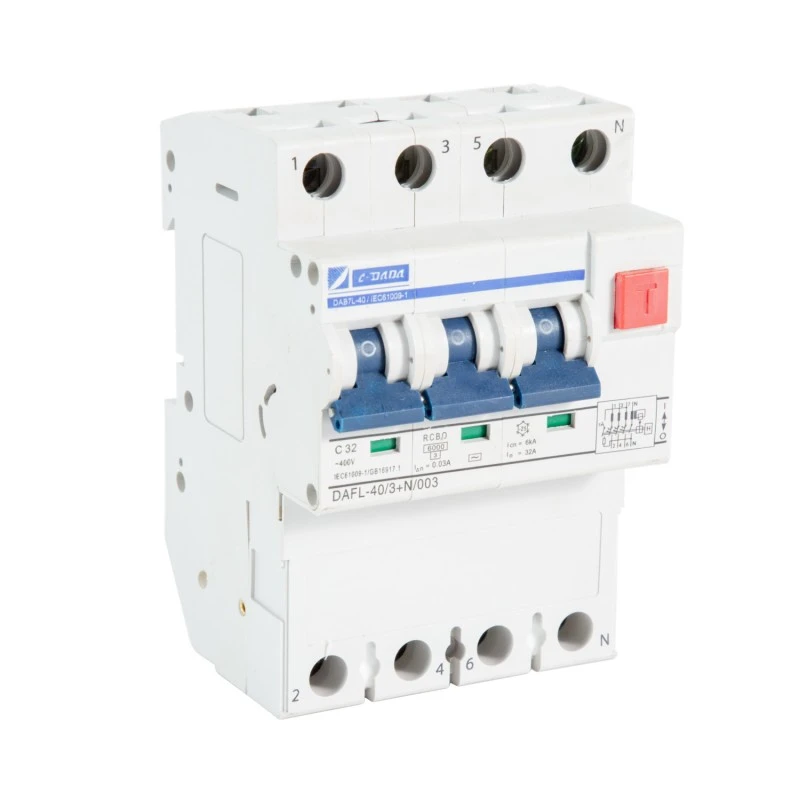

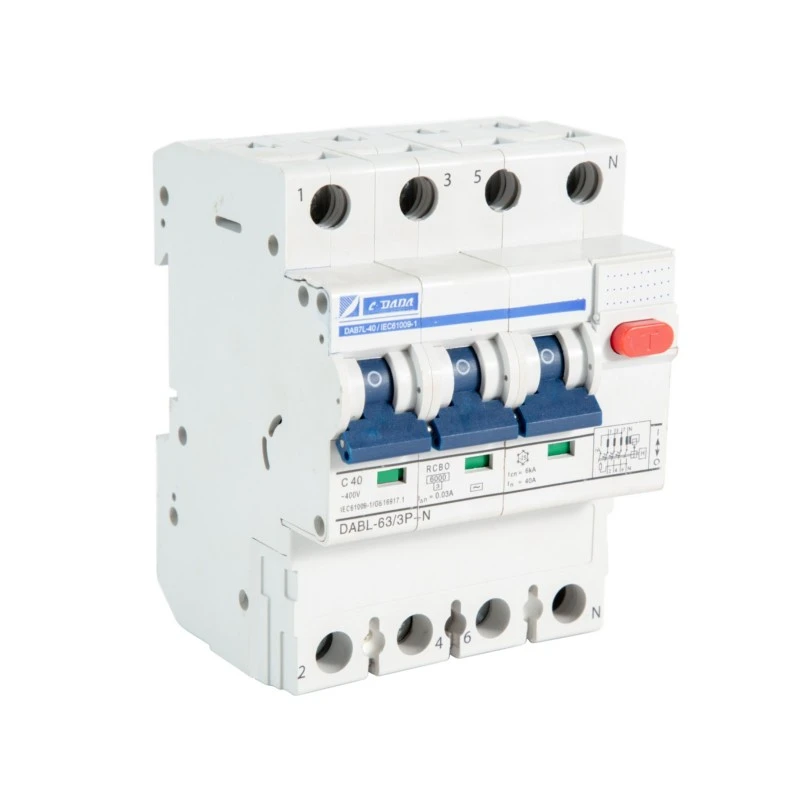

לבטיחות בלתי מתפשרת בסביבות שבהן אמינות הספק אינה ודאית, Shanghai DADA Electric CO., LTD. מציג את CDADA DABF-63 2P 4P Electromagnetic RCBO מפסק זרם שייר אלקטרומגנטי אמיתי 2P/4P עם הגנת זרם יתר הפועל ללא כל רכיבים אלקטרוניים או ספק כוח חיצוני. עוצב לפי תקני IEC, RCBO זה מספק שלוש הגנות חיוניות במכשיר אחד:

★ מניעת זעזועים חשמליים (באמצעות זיהוי זרם שאריות של 30mA),

★ הגנת עומס יתר (מנגנון תרמי),

★ הפסקת קצר חשמלי (שחרור מגנטי, 6kA).

ה-DABF-63, המומלץ עבור שקעים חיצוניים, מוסכים, מרתפים ומתקנים כפריים, ממשיך לתפקד גם אם ניטרלי אבד, מתח קורס או במהלך הפסקות חשמל - יתרון קריטי על פני חלופות אלקטרוניות. עם מחוון מיקום מגע עצמאי, טווח פעולה -25 מעלות צלזיוס עד +40 מעלות צלזיוס, ועיצוב מסוף חזק, הוא מספק ביצועים בטוחים בכשל היכן שזה הכי חשוב.

מפרט מפתח

דגם: סדרת DABF-63

סוג: RCBO אלקטרומגנטי (ללא אלקטרוניקה, לא נדרש כוח עזר)

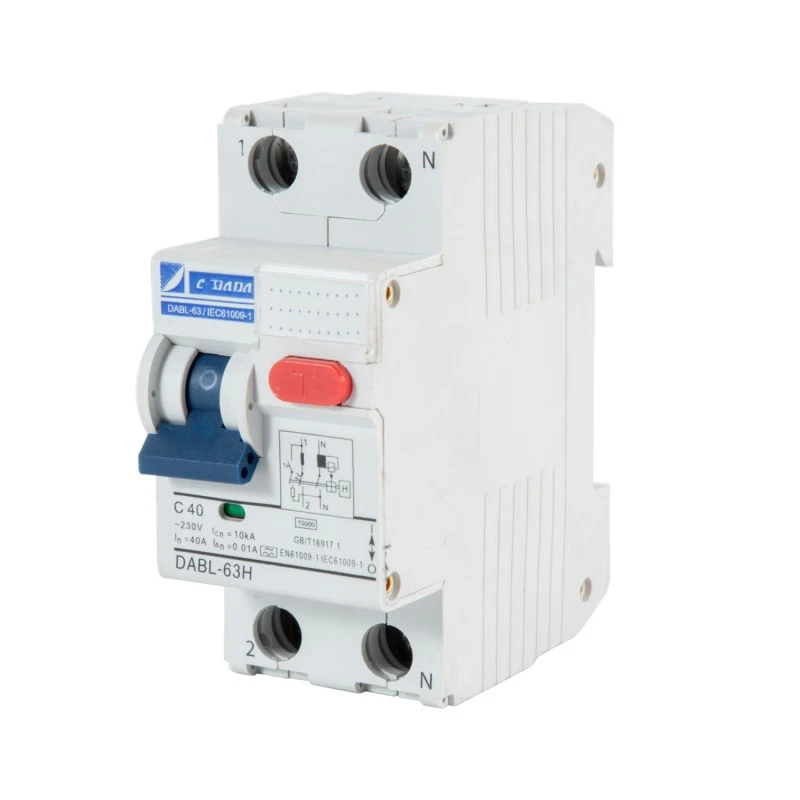

מוטות: 2P (1+N) או 4P (3+N)

זרם מדורג (בפנים): 6-63A (טווח טיפוסי מבוסס על פלטפורמת DAB7)

רגישות שארית (I△n): 30mA (תקן להגנה אישית; 100mA אופציונלי)

זרם לא מעידה: 0.5 × I△n

זמן נסיעה ב-I△n: ≤ 0.1 שניות

כושר שבירה: 6kA

פונקציות הגנה:

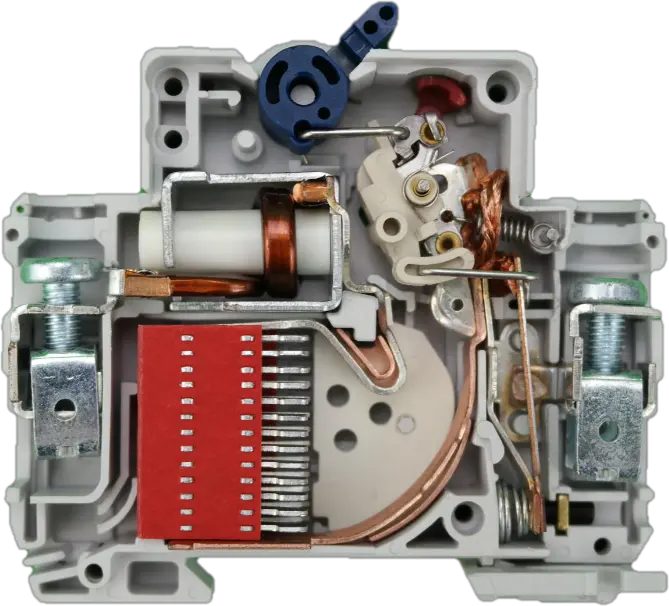

זרם שיורי (דליפה) - חישה אלקטרומגנטית

★ עומס יתר – תרמית דו מתכתית

★ קצר חשמלי – שחרור מגנטי

★ טמפרטורת פעולה: –25°C עד +40°C

הרכבה: רוחב 2 מודולים על מסילת DIN 35 מ"מ

תכונות עיקריות:

★ מנגנון דיפרנציאל אלקטרומגנטי טהור

★ מחוון מיקום מגע עצמאי (מצב הפעלה/כיבוי/נסיעה אמיתי)

★ כפתור "TEST" לבדיקת פונקציונליות חודשית

★ מהדקי קצה מחורצים → הפסד תרמי נמוך יותר, אחיזה חזקה יותר

★ מגעים נושאי כסף → עמידות גבוהה, עמידות נמוכה

★ ברגים צולבים (+/–) → התקנה קלה

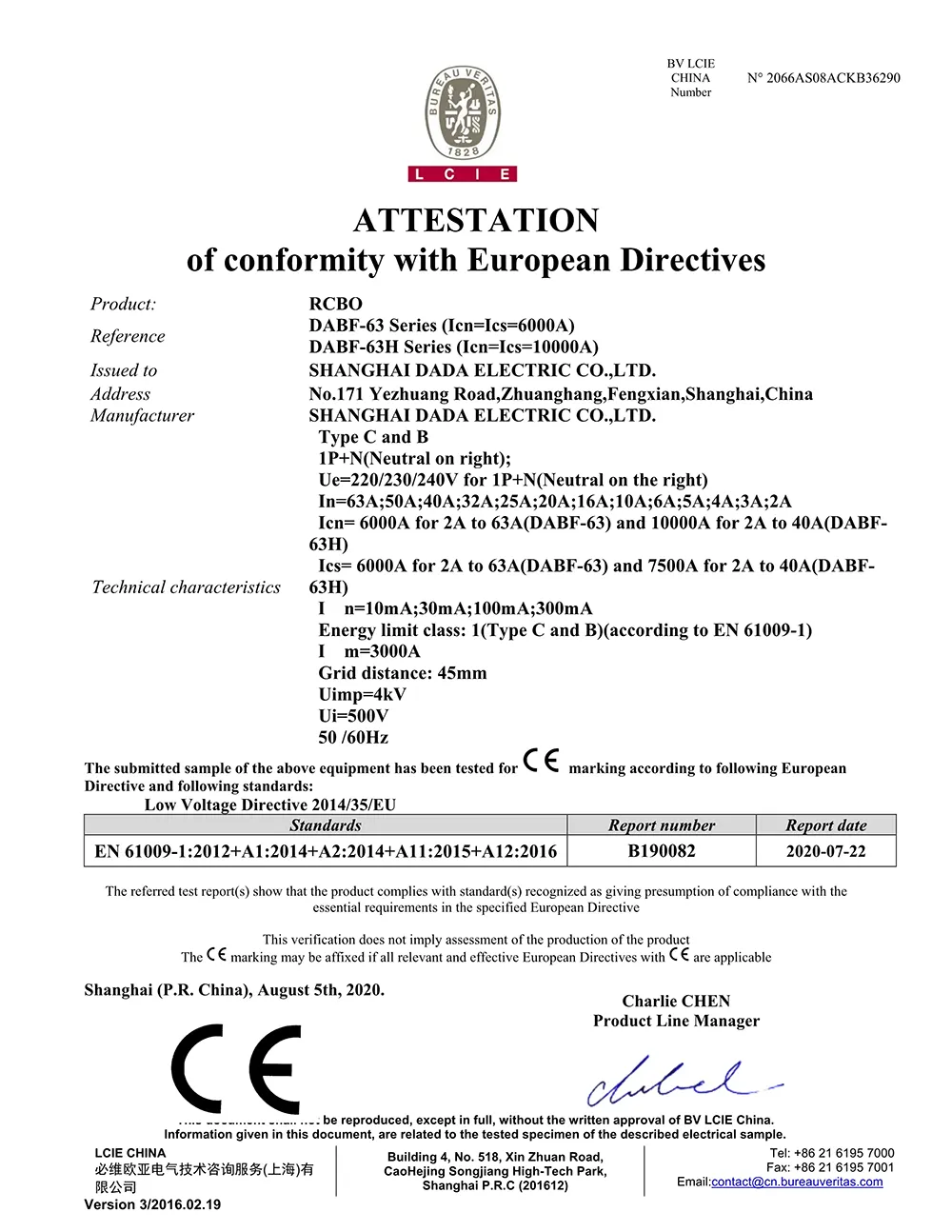

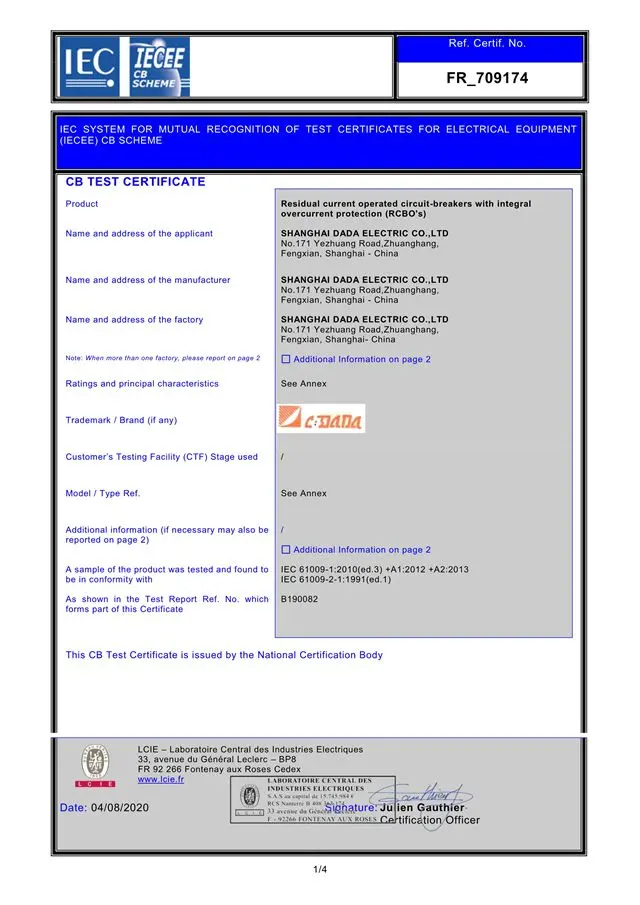

★ הסמכות: CE, CB (חומרים תואמי RoHS)

למה לבחור CDADA RCBO אלקטרומגנטי?

★ עובד ללא כוח - אי פעם

שלא כמו RCBOs אלקטרוניים, RCBO 2P 4P אלקטרומגנטי שלנו אינו דורש מתח קו כדי לזהות דליפה - מה שמבטיח הגנה במהלך כשל ניטרלי, תקלות או הפסקות מוחלטות.

★ אידיאלי עבור מיקומים קשים או מרוחקים

מושלם עבור אזורים כפריים, אתרי בנייה, חוות, מנהרות ואזורים עם רשתות לא יציבות שבהן מכשירים אלקטרוניים עלולים לתפקד.

★ מוגן כישלון מטבעו

ללא מוליכים למחצה = ללא הזדקנות, ללא שגיאות תוכנה, ללא רגישות EMI. פשוט פיזיקה אלקטרומגנטית מוכחת.

★ מצב תפעולי ברור

מחוון המגע הבלתי תלוי מציג את מצב המגע בפועל - קריטי עבור ביקורת תחזוקה ובטיחות.

★ קומפקטי ואמין

גודל 2 מודולים חוסך מקום בלוח, בעוד מגעים מסגסוגת כסף ומסופים חזקים מבטיחים חיי שירות ארוכים.

★ תאימות גלובלית

מוסמך לתקני IEC, CE ו-CB - מהימן עבור יצוא ופרויקטים בינלאומיים.

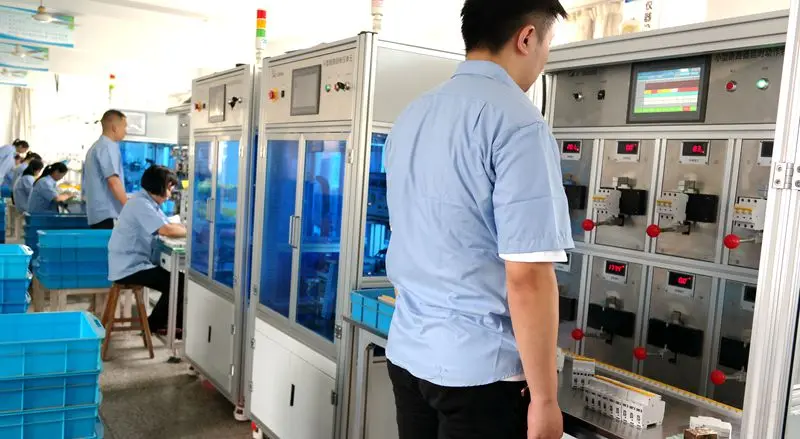

★ מכיוון שמדיניותנו היא לבדוק ב-100% את כל המוצרים שיוצאים מהמתקן שלנו, אנו יכולים להבטיח בוודאות מוחלטת שהמוצר מדויק מבחינה תפקודית ב-100% לפני שהוא עוזב את המתקן שלנו.

★ נמשיך לבנות את המומחיות הטכנולוגית שלנו על ידי השקעה בציוד, תהליכים, אנשים והסמכות שיבואו לידי ביטוי במוצר שלנו ובסופו של דבר בשביעות רצון הלקוחות שלנו.

יישומים אופייניים

פרויקטי חשמול כפריים

שקעים חיצוניים ונקודות טעינה EV (שכבה בסיסית)

מוסכים, מרתפים וסדנאות (סביבות לחות, קרות)

TT Earthing Systems (כאשר השלמות הנייטרלית ירודה)

מעגלי גיבוי ופאנלים לשעת חירום

שאלות נפוצות

ש 1: מה ההבדל בין RCBOs אלקטרוניים לאלקטרומגנטיים?

A1:

ש 2: האם RCBO זה מספק הגנה מפני נחשולי מתח?

ת2: לא. RCBO אלקטרומגנטיים אמיתיים אינם כוללים וריסטורים או דיכוי נחשולי מתח - אלה דורשים רכיבים אלקטרוניים. אם יש צורך בהגנה מפני נחשולי מתח, חבר אותו ל-SPD נפרד (התקן להגנה מפני נחשולי מתח).

ש 3: האם 30mA מספיק להגנה מפני זעזועים אישיים?

A3: כן. 30mA הוא סף התקן של חברת החשמל להגנה מצילת חיים מפני מגע ישיר במעגלים מגורים ומסחריים.

ש 4: האם זה יכול לשמש כהגנה על הכנסה עיקרית?

ת4: כן - עם כושר שבירה של 6kA, ה-DABF-63 יכול לשמש כהגנה נכנסת בלוחות הפצה קטנים, במיוחד במערכות TT.

ש 5: מדוע לבחור CDADA עבור RCBO אלקטרומגנטי?

A5: CDADA מציע:

● עיצוב אלקטרומגנטי אמיתי (ללא אלקטרוניקה נסתרת)

● יכולת פעולה אמיתית של 0V

● גודל קומפקטי של 2 מודולים - נדיר עבור סוגים אלקטרומגנטיים

● מחוון מגע עצמאי לאימות בטיחות

● אישורים גלובליים (CE/CB) ותמיכה מוכנה ל-OEM
