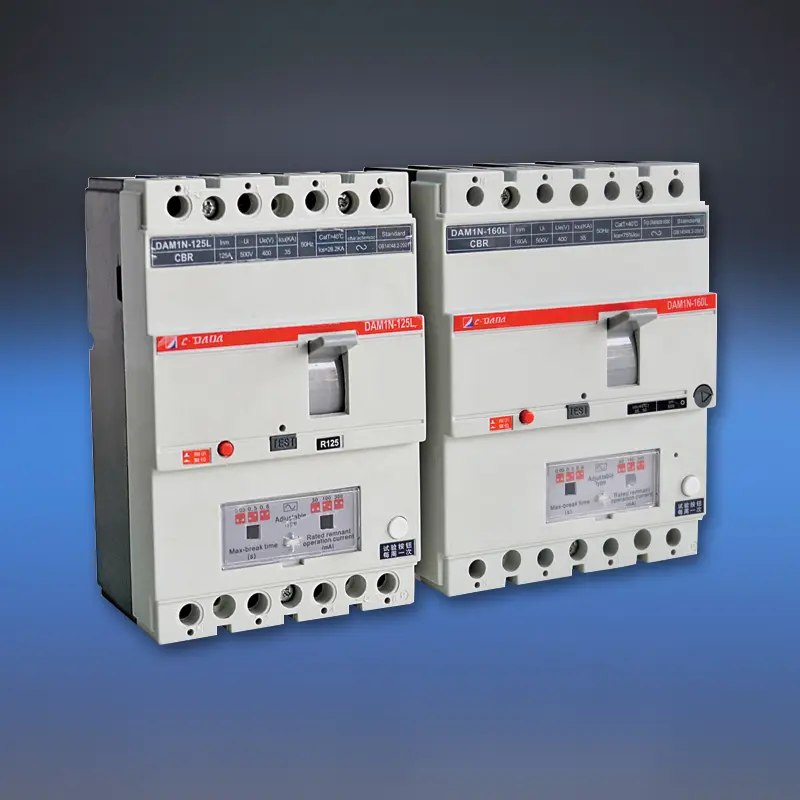

MCCB עם הגנה מפני דליפות

שפר את הבטיחות החשמלית מעבר להגנה מפני עומס יתר וקצר חשמלי עם MCCB מסדרת CDADA DAM1L עם הגנה מפני דליפות, מפסק מובנה במארז יצוק עם פונקציונליות מובנית של זרם שיורי (RCD/ELCB). עוצב על ידי היצרן המקצועי Shanghai DADA Electric CO., LTD בסטנדרטים בינלאומיים, דליפה זו MCCB 4P משלבת חלוקת כוח בעלת ביצועים גבוהים עם זיהוי תקלות קרקע חוסך חיים ואש.

מדורג בין 10A ל-500A ב-400V/415V, הוא מציע זרם הפעלה שיורי מתכוונן (30mA–1000mA) והשהיית זמן אופציונלית - המאפשרת הגנה מותאמת לבטיחות אישית (≤30mA) או מניעת שריפה (100mA–500mA+). עם אלקטרוניקה מופעלת רב-פאזית, הוא נשאר פעיל גם אם שלב אחד נכשל או המתח יורד ל-50V, מה שמבטיח אמינות ללא תחרות בתשתיות קריטיות כמו מנהרות, רבי קומות, מוקדי תחבורה ומפעלי תעשייה.

מפרט מפתח

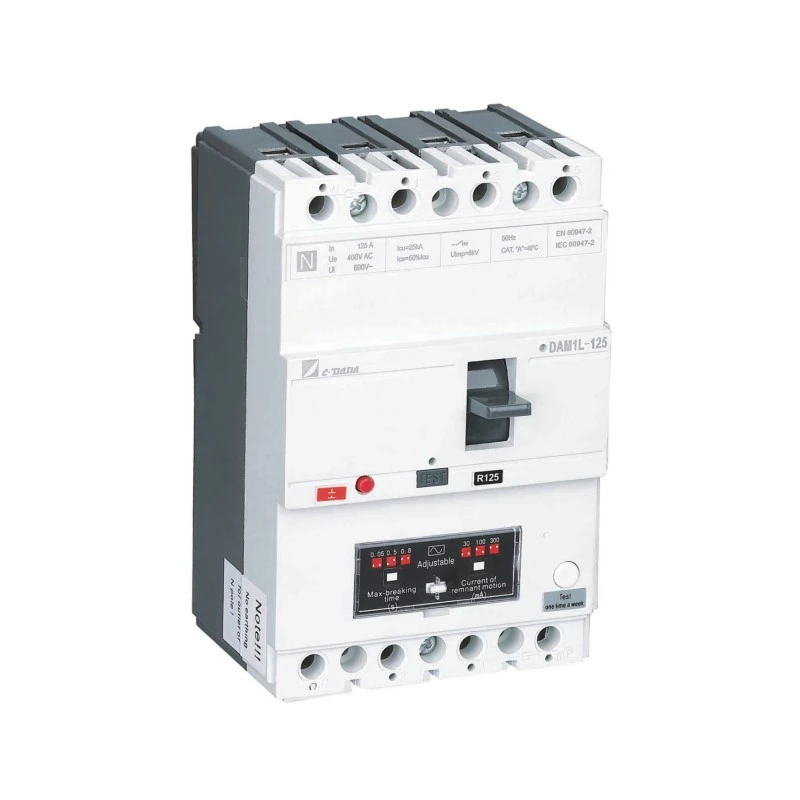

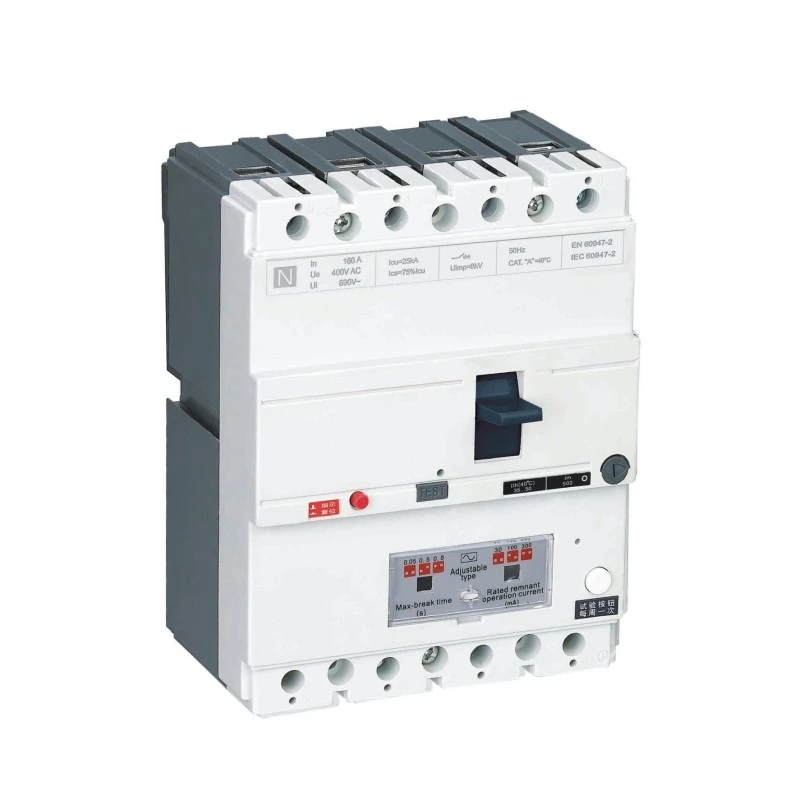

דגם: סדרת DAM1L - MCCB לדליפת כדור הארץ (MCCB מסוג CBR)

מוטות: 4P (סטנדרטי; 3P זמין על פי בקשה)

זרם נקוב (In): 10A – 500A

מתח מדורג: 400V / 415V AC, 50Hz

מתח בידוד (Ui): 400V (≤160A), 690V (>250A)

הגדרות זרם שאריות (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

כוונון: התאמה באתר של I△n וזמן הנסיעה (מיידית או מושהית)

סוגי כושר שבירה:

סוג B: בסיסי (אינם < 100A)

סוג S: סטנדרטי

סוג H: שבירה גבוהה (>160A)

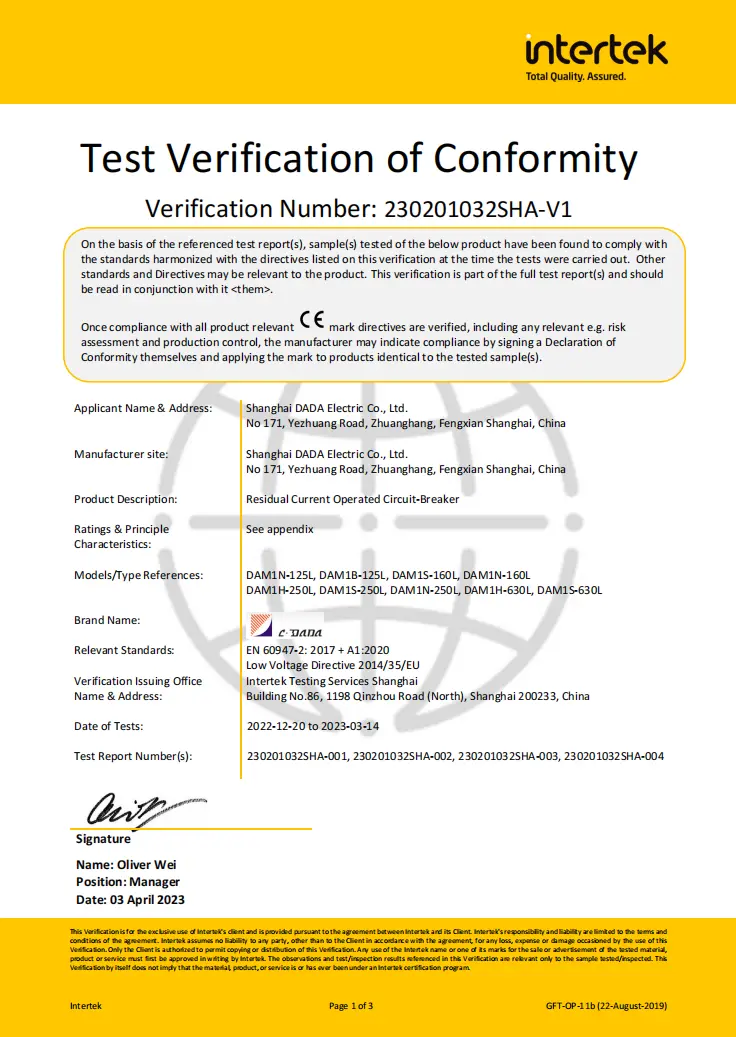

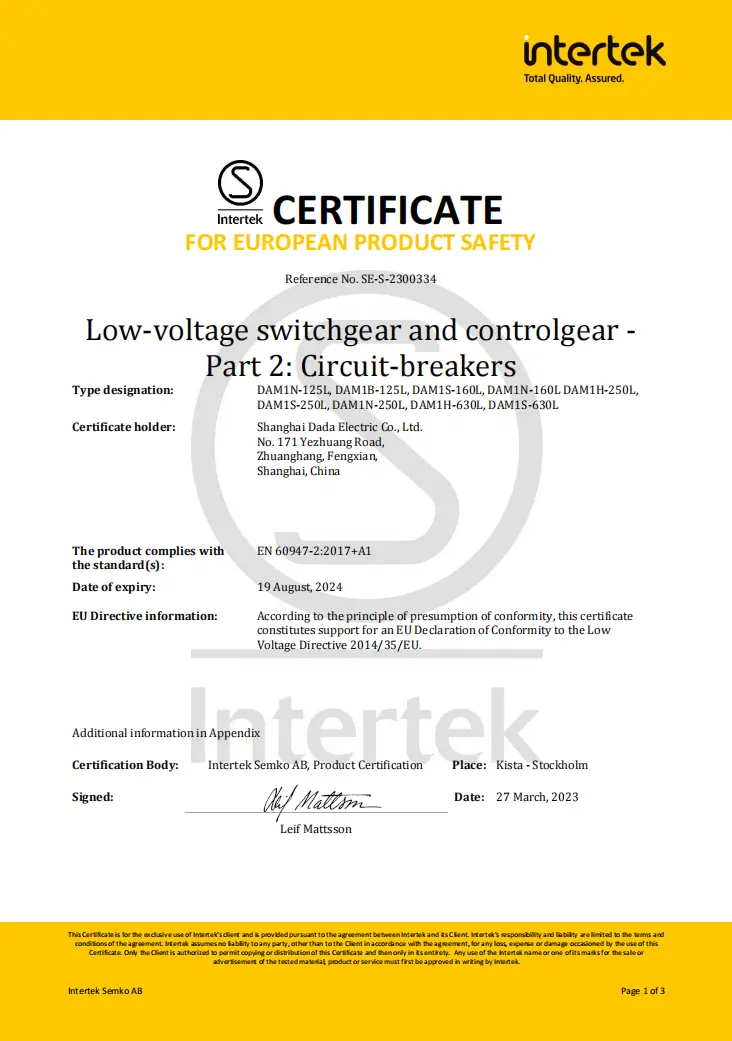

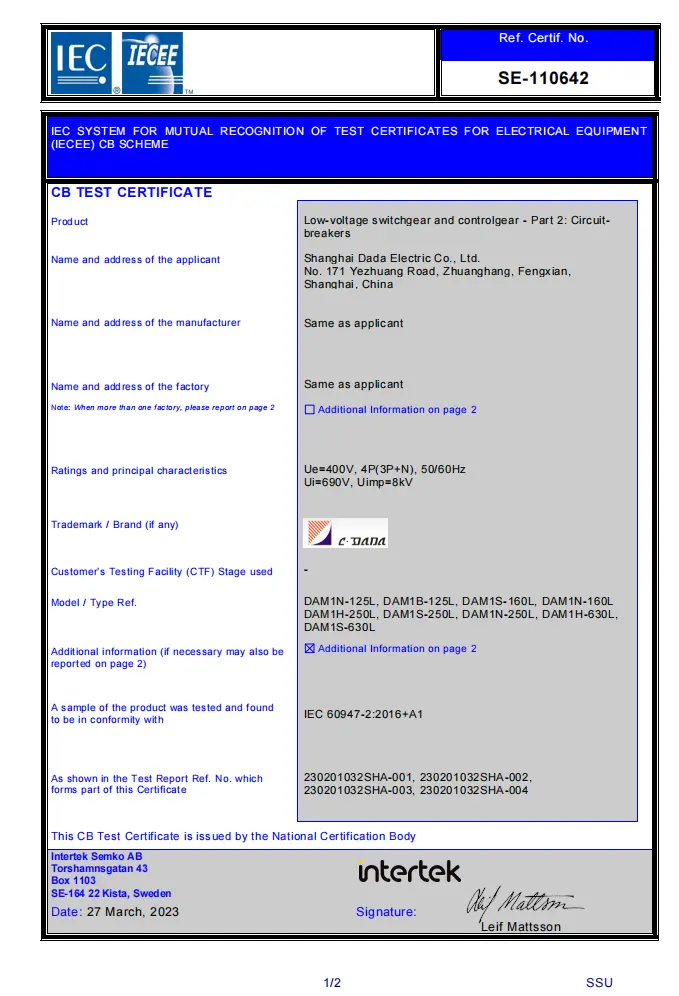

הסמכות: CE, CB, SEMKO

תכונות עיקריות:

★ מעגל RCD מופעל רב פאזי → עובד עד 50V

★ הפרד מגעים ראשיים וקשתים

★ לחצן בדיקה בלחיצה לנסיעה

★ הגדרה מגנטית מתכווננת (0.8–1.0×In)

★ יכולת EMI/RFI חזקה נגד הפרעות

★ מגוון אביזרים מלא: מסע shunt, מגעי עזר/אזעקה, ידית סיבובית

גיליון נתונים טכניים

מפסקי דליפת אדמה (ELCB)
דֶגֶם			DAM1-125L			DAM1-160L
קוד שבירת קיבולת			B	N	S	B	N	S
זרם מדורג של גודל מסגרת- אינם (A)			125A			160A
כניסת זרם מדורג (40,50 או 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)א
Ui (V)			690V			690V
Ue (V)			400V			400/415V
מספר הקוטב			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
סף זרם שיורי (mA)			100-300-500			100-300-500
עיכוב זמן (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
נכס דיאלקטרי (V)			2500			3000
מרחק לוניזציה (מ"מ)			≤30/0			≤30/0
הַתמָדָה	סך הכל מחזורים		8000			8000
	חיים חשמליים		1000			1000
	חיים מכניים		7000			7000
קטגוריה (EN 60947-2/IEC 60947-2)	מעגל ראשי		A/0			A/0
	מעגל עזר		AC-15			AC-15
שחרור תחת מתח			√			√
שחרור שאנט			√			√
איש קשר עזר			√			√
איש קשר אזעקה			√			√
מגע עזר ומגע אזעקה			√			√
לטפל במנגנון הפעולה			√			√
מנגנון תפעול חשמלי			√			√
כיסוי מסוף			√			√
מפריד שלבים			√			√
	W (מ"מ)	3P	-			-
		4P	101			120
	L (מ"מ)	3P	-			-
		4P	155			120
	H (מ"מ)	3P	-			-
		4P	70			70
מִשׁקָל	גרסה קבועה 3P/4P		-			-
	גרסת פלאג-אין 3P/4P		-			-
	צייר גרסה 3P/4P		-			-

למה לבחור CDADA MCCB עם הגנה מפני דליפות?

★ בטיחות משולבת אמיתית

שלא כמו מודולי RCD תוספים, ל-DAM1L יש הגנה מובנית מפני דליפה מכויל במפעל - מה שמבטיח תיאום מושלם ומבטל בעיות תאימות.

★ כוח רב פאזי למעגל RCD

RCDs מוקדמים נכשלו אם שלב אחד אבד. התכנון של CDADA משתמש בכל השלבים כדי להפעיל את אלקטרוניקת ההגנה, כך שהוא ממשיך לעבוד גם במהלך אובדן פאזה או תת מתח חמור.

★ מטרות הגנה כפולות במכשיר אחד

◆ 30mA: עומד בדרישות IEC להגנה מפני זעזועים אישיים

◆ 100mA–1000mA: מונע שריפות של פירוק בידוד מתקלות קרקע קטנות ומתמשכות

★ ניתן להתאמה בשדה לתנאי העולם האמיתי

כוונן את הרגישות ועיכוב הזמן כדי למנוע מעידה מטרד בסביבות רטובות (למשל, שטיפת מכוניות, חוות) תוך שמירה על בטיחות.

★ אמינות תעשייתית

יכולת שבירה גבוהה (סוג H), הפרדת קשת חזקה והגנה על מסוף IP20+ הופכים אותו למתאים להגדרות מסחריות ותעשייתיות קשות.

★ ציות גלובלי, ערך מקומי

מוסמך לאירופה (CE/CB), מדינות נורדיות (SEMKO) - אידיאלי עבור פרויקטי יצוא - עם תמחור תחרותי מיצרן סיני מהימן.

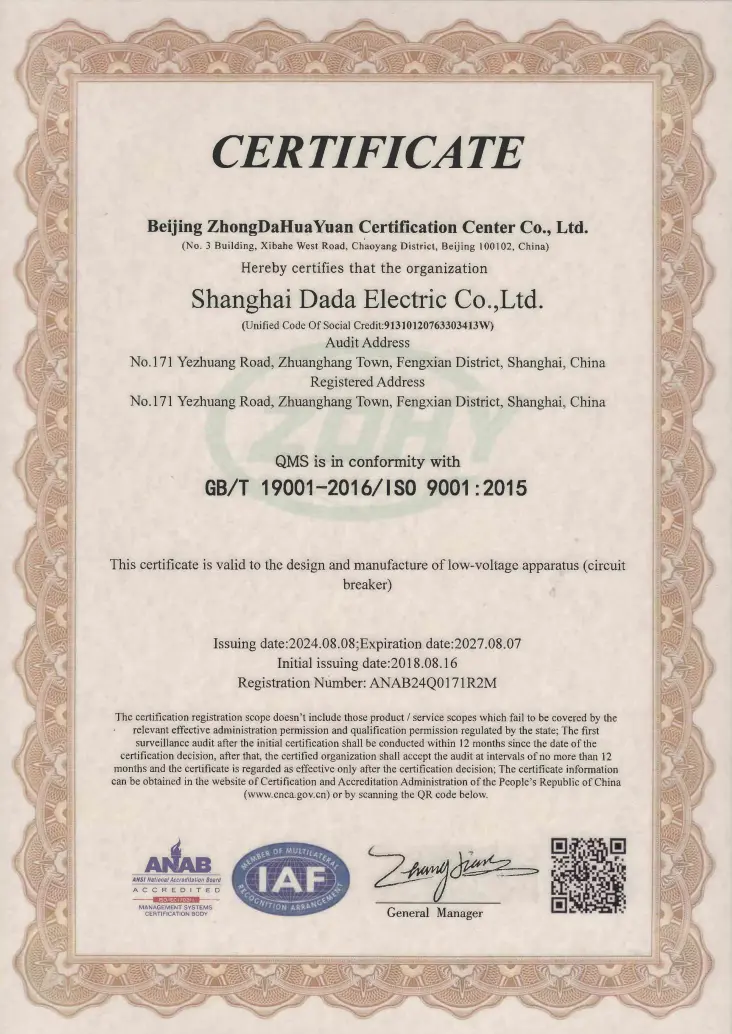

★ מתקן הייצור שלנו מוסמך תחת מערכת ניהול האיכות ISO9001:2015.

יישומים אופייניים

מגורים גבוהים: לוחות הכנסה ראשיים או רצפה (300mA להפחתת סיכון אש)

מנהרות ורכבת תחתית: תשתית קריטית הדורשת זיהוי דליפה בטוח

בתי חולים ובתי ספר: הגנה של 30mA באזורים רטובים (מעבדות, שירותים)

מפעלים תעשייתיים: מזינים מנועים עם ניטור תקלות קרקע

אתרי בנייה: חלוקת חשמל זמנית עם הגנה על כוח אדם

שאלות נפוצות

שאלה 1: מה ההבדל בין MCCB סטנדרטי ל-MCCB עם הגנת דליפה?

A1: MCCB סטנדרטי מגן רק מפני עומס יתר וקצר חשמלי. ה-DAM1L מוסיף זיהוי זרם שיורי (דליפת אדמה) - מעידה כאשר זרם דולף לאדמה (למשל, דרך אדם או בידוד פגום), מונע התחשמלות או שריפה.

ש 2: האם אני יכול להשתמש ב-100A MCCB RCD להגנה אישית?

A2: רק אם מוגדר ל-30mA. הזרם המדורג (100A) מגדיר את קיבולת העומס; ההגדרה השארית (I△n) מגדירה את תפקוד הבטיחות. להגנה מפני זעזועים, I△n חייב להיות ≤30mA, ללא קשר ל-In.

ש 3: מדוע מעגל RCD צריך כוח רב פאזי?

A3: אם מופעל על ידי פאזה אחת בלבד, כשל חד פאזי ישבית את הגנת הדליפה. התכנון הרב-פאזי של CDADA מבטיח שה-RCD יישאר פעיל גם במהלך אובדן פאזה או מתח נמוך (עד 50V) - קריטי להמשכיות הבטיחות.

ש 4: האם MCCB דליפת 4P מתאים למערכות TT או TN-S?

A4: כן - זה מיועד למערכות TT, TN-S ו-IT. עיצוב ה-4P שובר את כל השלבים ונייטרלי, חיוני למערכות TT שבהן ניטרלי אינו מקורקע בצורה מהימנה במעלה הזרם.

ש 5: מדוע לבחור CDADA על פני שילובי RCD + MCCB מודולריים?

A5: CDADA DAM1L מציע:

● טביעת רגל קטנה יותר (משולבת לעומת שני מכשירים)

● תיאום מובטח (ללא סיכון לאי התאמה)

● עלות נמוכה יותר ומורכבות חיווט

● אמינות גבוהה יותר (יחידה אטומה אחת)

● התאמה באתר אינה אפשרית עם RCDs ברגישות קבועה
