מפסק מעגל יצוק של מסילת DIN

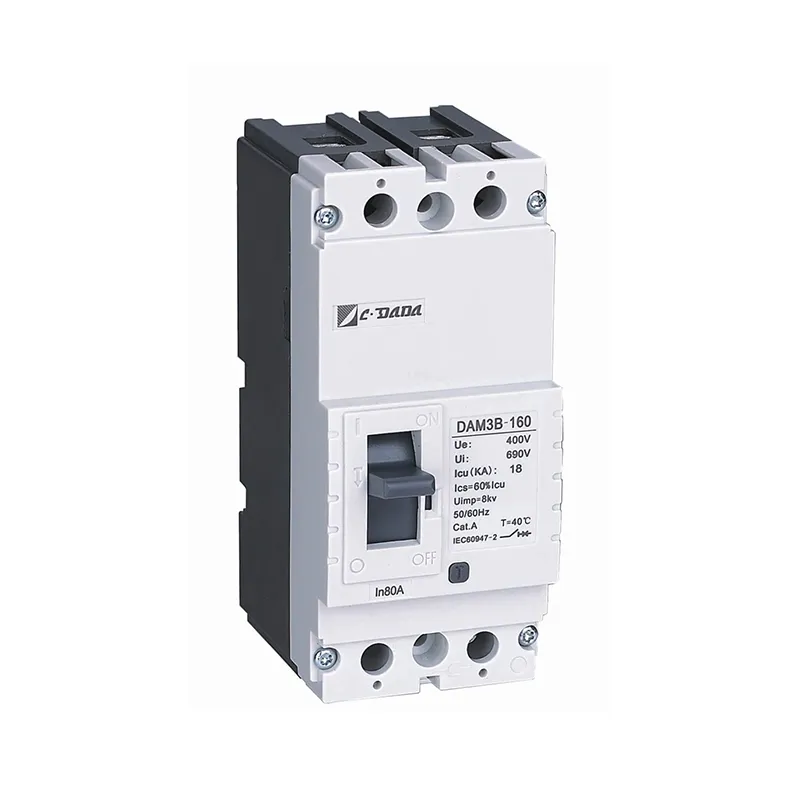

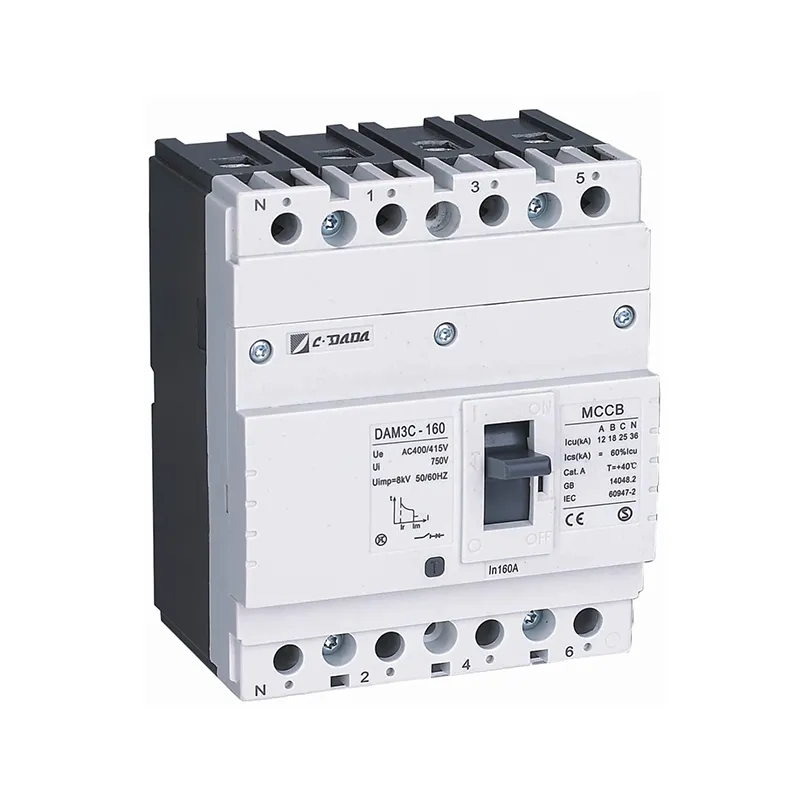

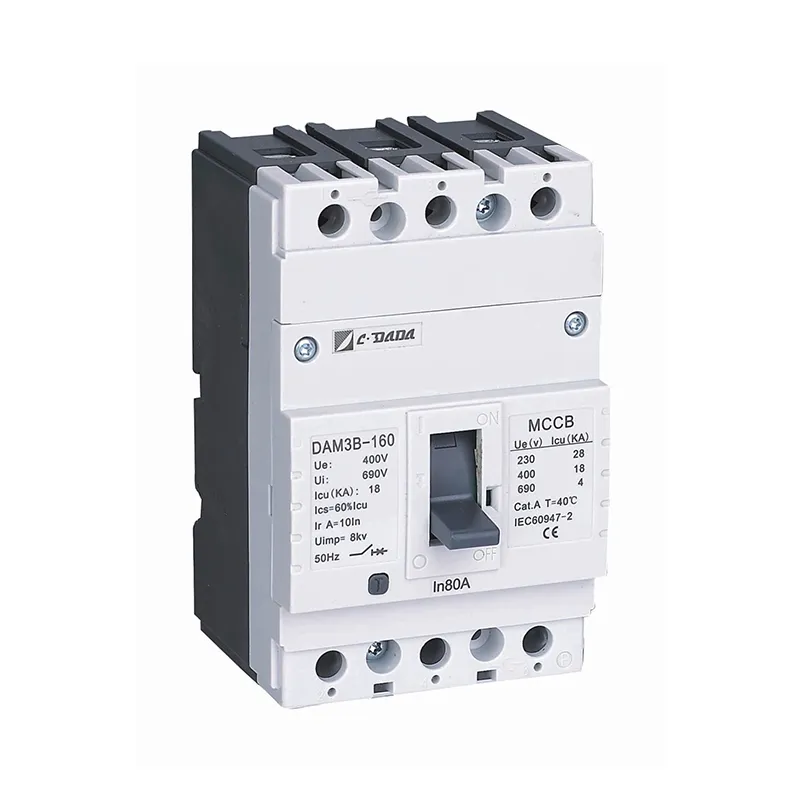

Model:DAM3-160
מקור מתקדם DIN מסילת רכבת יצוק מקרה מפסק (DAM3-160) מ שנגחאי DADA Electric, אנחנו ספק מקצועי עם מפעל משלו. ל-MCCB זה יש גודל קומפקטי, עד 160A, כושר שבירה של 16kA. מותקן על מסילת DIN, תקן IP30, IEC/EN 60947-2. אידיאלי עבור לוחות מגורים ומסחר. OEM & הזמנות בתפזורת יתקבלו בברכה.
מקסם את השטח מבלי להתפשר על ההגנה עם מפסק המעגלים המעוצבים של ה-CDADA DAM3-160 DIN. מעוצב עבור לוחות חלוקה מודרניים, מפסק יציקה בפרופיל דק זה מתבסס ישירות על מסילת DIN סטנדרטית בקוטר 35 מ"מ, ומאפשר אינטגרציה חלקה לצד מכשירים מודולריים כמו RCDs ומגעים.
עם זרמים מדורגים מ-10A עד 160A, כושר שבירה של עד 16kA ועמידה בתקן IEC/EN 60947-2, ה-DAM3-160 מספק הגנה חזקה על עומס יתר, קצר חשמלי ותת-מתח - אידיאלי עבור לוחות משנה למגורים, מבנים מסחריים, ארונות בקרה תעשייתיים קלים ומעגלי מנוע. רוחב ה-25 מ"מ לכל מוט הופך אותו ל-MCCB הדק ביותר מסוג 160A בשוק, בעוד שמאפייני בטיחות מוגנים בפטנט מבטיחים מגע וביטחון חזותי.
מפרט מפתח
| דֶגֶם: | סדרת DAM3-160 |
| סוּג: | מפסק מעגל יצוק (MCCB) על מסילת DIN |
| פולנים: | 2P / 3P / 4P |
| זרם מדורג (ב): | 10A - 160A |
| מתח מדורג (Ue): | 400V / 415V AC, עד 750V (תלוי מערכת) |
| כושר שבירה (Icu): | 10kA / 16kA (תלוי בדגם) |
| הַרכָּבָה: | מסילת DIN 35 מ"מ (מנגנון קליפ מוגן בפטנט) |
| מידות: | רוחב של 25 מ"מ לכל מוט - הדק ביותר בתעשייה בדרגת 160A |
| חיים מכניים: | עד 10,000 פעולות |
| דירוגי הגנה: | טרמינלים: |
| IP20 | לְמַתֵג: |
| IP30 עיצוב בידוד כפול |
הסמכות: |
| IEC/EN 60947-2, RoHS, דרגת זיהום III |
|
מדוע לבחור ב-CDADA DIN Rail MCCB?
★ אלוף חוסך מקום
ב-25 מ"מ בלבד לכל מוט, מפסק ה-DAM3-160 DIN Rail Moulded Case, חוסך עד 30% מקום בלוח לעומת MCCBs קונבנציונליים - קריטי עבור מארזים קומפקטיים בדירות, ארונות טלקום או פרויקטים של שיפוץ מחודש.
★ תאימות מסילת DIN אמיתית

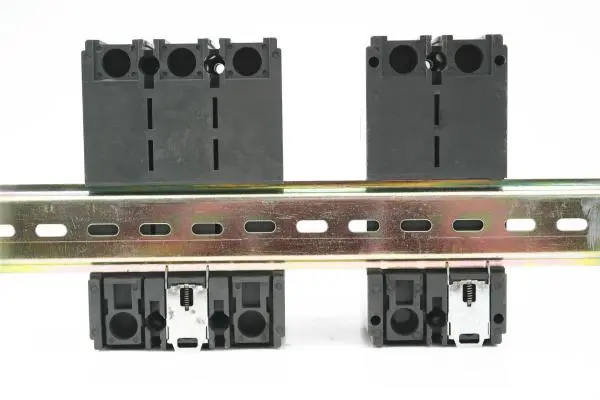

בניגוד למפסקים "תואמי DIN" הדורשים מתאמים, הקליפ האחורי המוגן בפטנט של CDADA מאפשר הרכבה ישירה עם הצמד - ללא ברגים, ללא סוגרים.
★ בטיחות משופרת לפי עיצוב
● אין ברגי מתכת חשופים בחזית
● מחוון נסיעה ויזואלית: שחור = מעד, צבעי הפעלה/כיבוי ברורים
● חלקים חיים נשארים מוגנים גם אם מתנתקים
● התקן אביזרים מבלי לחשוף מוליכים
★ גמיש ומוכן לעתיד
● ניתן להזין כוח מהקו או מהצד של העומס
● תומך בהרכבה הפוכה או אופקית
● אביזרים אופציונליים: מסע shunt, מגעי עזר, ידית סיבובית (לחיבור לדלת)
★ ביצועים גבוהים, עלות נמוכה
מספק כושר שבירה של 16kA באריזה קלת משקל וחסכונית באנרגיה - ביצועים טובים יותר מפורקים גדולים יותר במחיר תחרותי.
יישומים אופייניים
★ מגורים: הכנסה עיקרית או חלוקת משנה בדירות
★ מסחרי: לוחות תאורה ו-HVAC במשרדים, בתי מלון, בתי ספר
★ תעשייה קלה: לוחות פיקוד מכונות, תחנות שאיבה
★ תשתית: מקלטי טלקום, עמדות טעינה של EV, קופסאות קומבינר סולארי
★ פרויקטים לתיקון מחדש: החלפת מפסקים מסורבלים ללא חיווט מחדש
שאלות נפוצות
ש1: האם ה-DAM3-160 באמת יכול להתקין ישירות על מסילת DIN של 35 מ"מ?
A1: כן! הוא כולל תפס אחורי מוגן פטנט - פשוט הצמד אותו למסילה סטנדרטית של 35 מ"מ עם כובע עליון (IEC 60715). אין צורך במתאם.
ש 2: מהי יכולת השבירה המקסימלית הזמינה?
A2: עד 16kA ב-400V, תלוי בדגם (אפשרויות 10kA/16kA).
ש 3: האם זה מתאים להגנת מנוע?
ת3: כן - עבור התנעה נדירה של מנוע (למשל, משאבות, מאווררים), הוא מספק הגנה מפני עומס יתר וקצר חשמלי לפי תקני IEC.
ש 4: איך אני יודע אם זה מעד?
A4: חלון המחוון החזותי הופך לשחור לחלוטין כאשר מעד. מצבי הפעלה/כיבוי רגילים מציגים מנופים צבעוניים.
ש 5: מדוע לבחור ב-CDADA על פני מותגים אחרים של מפסקים מעוצבים של מסילות DIN?
A5: CDADA מציע:
● מסילת DIN MCCB הדק 160A בעולם (25 מ"מ/מוט)
● הרכבה ישירה של DIN (ללא תוספות)
● עיצוב בטיחותי מעולה (מתג IP30, ללא ברגים חשופים)
● ביצועים עם אישור IEC עם תאימות ל-RoHS
● תמחור ידידותי ל-OEM ותמיכה טכנית באנגלית
