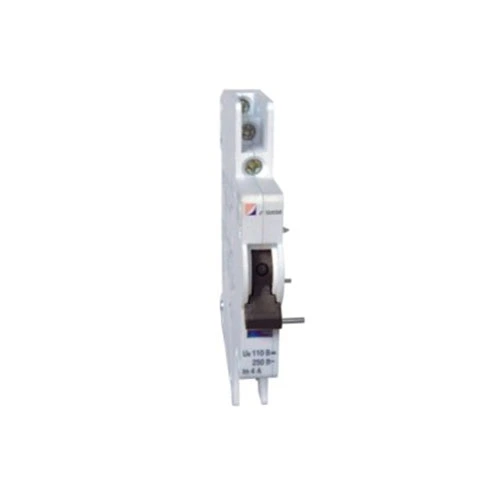

MCB אזעקה ומגע עזר

CDADA היא יצרנית וספקית עם 40+ שנות ניסיון, ראינו יותר מדי פרויקטים שבהם מפעילי פאנלים מפספסים מפסק שנעשה - עד שיהיה מאוחר מדי. זו הסיבה שתכננו את ה-CDADA MCB Alarm and Auxiliary Contact (DAB7-FL): פתרון חכם, חוסך מקום, שנותן לך שני אותות קריטיים במודול אחד - מיקום מפסק (ON/OFF) וסיבה לנסיעה (עומס יתר/קצר).

העצה שלנו: אם מערכת הבקרה שלך צריכה להבחין בין כיבוי ידני לבין התקלה, זה האביזר שאתה חייב לציין. אנשי קשר עזר סטנדרטיים לבדם לא יכולים להבחין בהבדל - אבל שלנו כן.

עיצוב כפול פונקציות: מודול אחד, שני אותות

ה-CDADA MCB Alarm & Auxiliary Contact כולל שני מגעי העברה עצמאיים עם בורר מכני חכם:

★ מחוון צהוב ב-"A": שני המגעים פועלים כמגעי עזר ← אות MCB ON/OFF מצב

★ מחוון צהוב ב-"AL":

★ איש קשר שמאלי = עזר (מצב הפעלה/כיבוי)

★ מגע ימני = אזעקה (מופעל רק כאשר ה-MCB מופעל עקב תקלה)

★ זה אומר שאתה יכול לחבר:

★ אור ירוק כדי להראות "הפעלה"

★ נורה אדומה או כניסת PLC להפעלת "אזעקת תקלה"

★ הכל ממודול תוספת יחיד ב-DAB7-63 MCB שלך.

מפרט טכני

חשוב: לא ניתן להשתמש באביזר זה באופן עצמאי - יש להרכיבו ישירות על גבי DAB7-63 MCB.

מדריך התקנה (מהנדסי השטח שלנו)

★ בצע את השלבים הבאים להפעלה בטוחה ואמינה:

★ כבה את המעגל לפני ההתקנה.

★ החלק את מודול DAB7-FL על הצד השמאלי של ה-DAB7-63 MCB עד שיילחץ.

★ אבטח עם הסרט הדו צדדי המצורף (לעמידות רעידות).

★ חבר חוטים ל-4 המסופים (2 לכל קבוצת אנשי קשר):

★ השתמש בזוג שמאלי עבור עזר (סטטוס)

★ השתמש בזוג נכון לאזעקה (זיהוי נסיעה)

★ הגדר את הבורר הצהוב למצב "AL" אם אתה זקוק לפונקציונליות של אזעקת תקלות.

★ בדיקה: הפעל ידנית את ה-MCB - רק איש הקשר האזעקה צריך לשנות מצב במהלך נסיעת תקלה.

★ טיפ מקצועי: תווית את החוטים שלך בצורה ברורה! טכנאים רבים מבלבלים בין אותות עזר לעומת אזעקה במהלך ההפעלה.

מתי כדאי להשתמש בזה במקום באיש עזר רגיל?

יישומים אופייניים:

★ ניטור PDU של מרכז נתונים

★ קופסאות קומבינר שמש

★ לוחות בקרה תעשייתיים

★ מערכות ניהול מבנים (BMS)

★ מעגלי בטיחות מעלית או HVAC

שאלות נפוצות

ש1: האם אני יכול להשתמש בזה ב-MCB שאינם CDADA?

A1: לא. ה-DAB7-FL מתוכנן מכנית וממדית רק עבור מפסקי CDADA DAB7-63. זה לא יתאים ל-MCB של שניידר, ABB או סימנס.

ש 2: כיצד פועל איש הקשר האזעקה בפועל?

A2: בתוך ה-MCB, מנגנון תפס הטריפה נע באופן שונה במהלך תקלה תרמית/מגנטית לעומת כיבוי ידני. ה-DAB7-FL מזהה הבדל מכאני זה ומפעיל את מגע האזעקה רק בעת תקלות אמיתיות.

ש 3: האם אני צריך את שני אנשי הקשר מחווטים?

A3: לא בהכרח. אתה יכול להשתמש רק בעזר, רק באזעקה או בשניהם - תלוי בהיגיון הבקרה שלך. המודול נותן לך גמישות.

ש 4: האם זה מתאים ליישומים סולאריים DC?

A4: כן! עם דירוג DC-12 של 110V/0.5A, הוא אידיאלי לניטור מיתרים סולאריים שבהם אתה צריך לזהות תקלות במערך PV מרחוק.

שאלה 5: מדוע לבחור ב-CDADA על פני מותגים גנריים?

A5: מכיוון שאנו מציעים:

● אפליית תקלות אמיתית (לא רק חישת מיקום)

● אינטגרציה חלקה עם DAB7 MCBs - ללא לוחות מתאם

● צימוד מכני שנבדק במפעל - ללא משחק או פספוס אותות

● מחוון חזותי ברור (דגל צהוב) לאימות בשטח

● אישורים גלובליים (CE, CB, RoHS) לפרויקטים ללא טרחה

הערה אחרונה מ-CDADA R&D

במערכות חשמל מודרניות, 'הפעלה/כיבוי' זה לא מספיק - אתה צריך אינטליגנציה. ה-MCB אזעקה ומגע עזר שלנו הופך מפסק פשוט לצומת אבחון, ועוזר לך לבנות לוחות חכמים ובטוחים יותר. ומכיוון שהוא מיוצר על ידי אותו צוות שמעצב את ה-MCB, אתה מקבל סינרגיה מושלמת - בלי ניחושים". - צוות פיתוח מוצר של CDADA

מוכנים להזמין? אנו מציעים:

● הנחות בכמות גדולה לבוני פאנלים

● יחידות MCB + DAB7-FL מורכבות מראש (חסוך בעבודה)

● דיאגרמות חיווט חינם ודוגמאות לוגיקה של PLC
