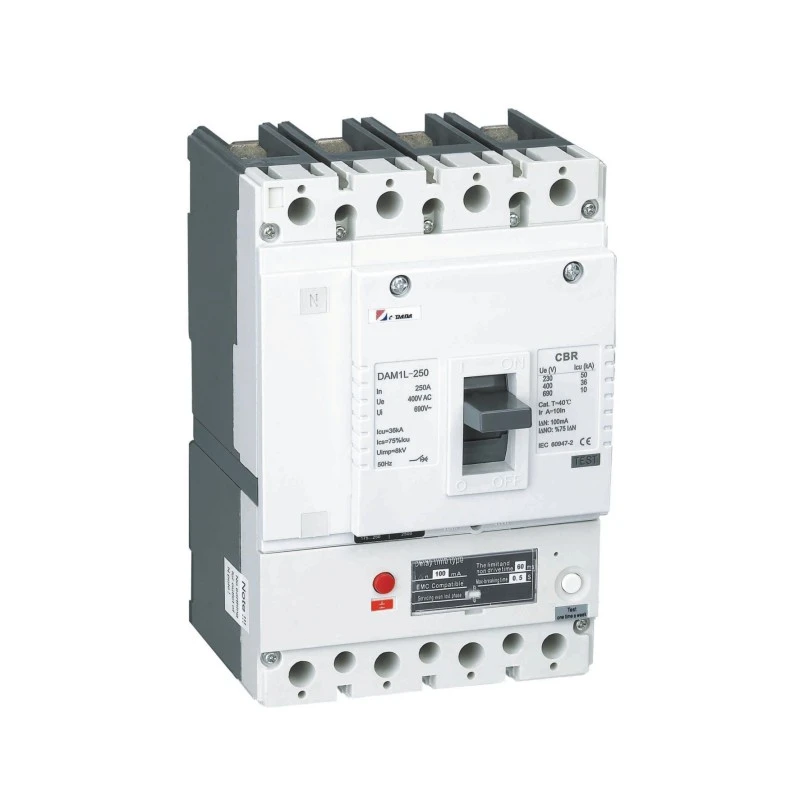

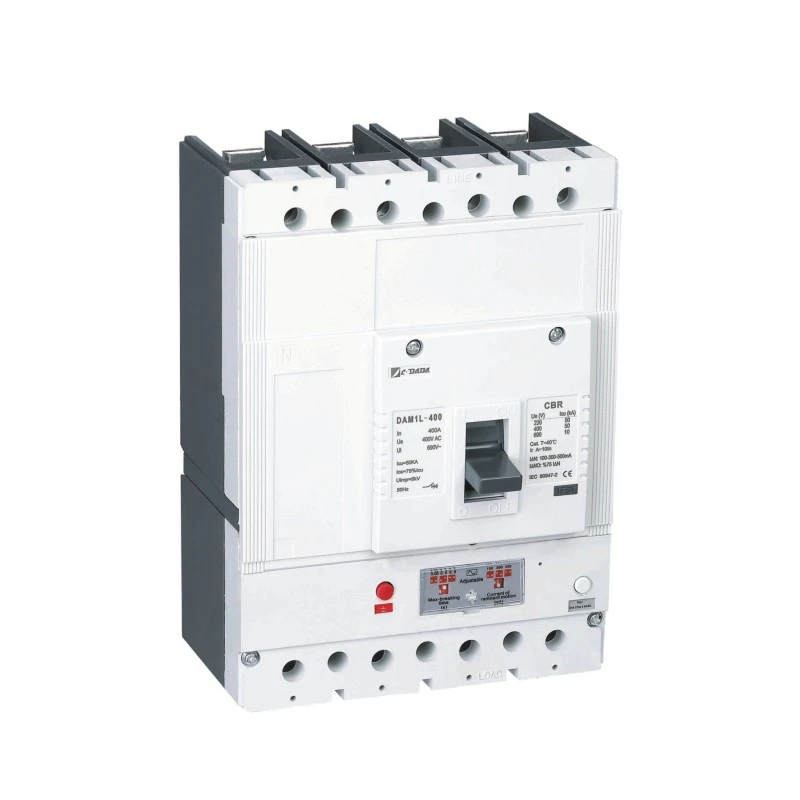

מפסק AC מסוג AC עם פעולת זרם שייר
Model:DAM1L
CDADA, יצרנית מקצועית עם 40+ שנות ניסיון, יכולה להציע מפסק AC TYPE באיכות גבוהה עם פעולת זרם שארית (DAM1L). 4P, 10–500A, מוסמך CE/CB/SEMKO. CBR אמיתי מסוג AC עבור דליפה סינוסואידית בלבד. אידיאלי עבור מגורים ותעשייתיים אש/הגנה אישית.
עמוד בתקני בטיחות עולמיים עם מפסק מעגל מסוג CDADA DAM1L AC עם פעולת זרם שייר, MCCB דליפת אדמה בעלת שלמות גבוהה שהונדסה על ידי Shanghai DADA Electric CO., LTD. להגנה אמינה מפני תקלות הארקה של AC סינוסואידיות בלבד (לפי IEC 60755).
מעוצב כמפסק מארז יצוק 4P בדירוג של 10A עד 500A ב-400V/415V, הוא משלב הגנת עומס יתר, קצר חשמלי וזרם שייר ביחידה קומפקטית אחת. ה-DAM1L מאושר ל-CE, CB ו-SEMKO, אידיאלי עבור יישומים שבהם מספיק זיהוי דליפת AC טהור, כגון חיווט סטנדרטי למגורים, מעגלי תאורה או עומסי מנוע ללא כוננים אלקטרוניים.
עם I△n מתכוונן (30mA–1000mA), אלקטרוניקה מופעלת רב-פאזית (תפעול עד 50V), והפרדת קשת חזקה, היא מספקת ביצועים בטוחים לכשל בבניינים, מנהרות ותשתיות - תוך עמידה קפדנית בדרישות RCD מסוג AC.
מפרט מפתח
| סוג מוצר: | מפסק זרם שייר מסוג AC (משולב RCBO/MCCB) |
| סדרת דגמים: | DAM1L |
| פולנים: | 4P (סטנדרטי) |
| זרם מדורג (ב): | 10A - 500A |
| מתח מדורג: | 400V / 415V AC, 50Hz |
| מתח בידוד (Ui): | 400V (<160A), 690V (>250A) |
| סוג זרם שייר: | AC TYPE - מגיב רק לדליפת AC סינוסואידית חלקה |
| הגדרות ב△n: | 30mA, 100mA, 300mA, 500mA, 1000mA (ניתן להתאמה באתר) |
| זמן טיול: | מיידי או מושהה (0.05-0.8 שניות, תלוי בהגדרה) |
| כושר שבירה: | סוגי B/S/H (עד פריצה גבוהה עבור >160A) |
| הסמכות: | CE, CB, SEMKO |
תכונות עיקריות:
★ מעגל RCD מופעל רב-פאזי → עובד ב-≥50V
★ לחצן לחיצה לבדיקה
★ הפרד מגעים ראשיים וקשתים
★ נסיעה מגנטית מתכווננת (0.8–1.0×In)
★ חסינות EMI חזקה
★ תמיכה מלאה באביזרים (נסיעת shunt, מגעי עזר, ידית סיבובית)
למה לבחור CDADA AC TYPE CBR?
★ תאימות אמיתית מסוג AC
שלא כמו התקנים "אוניברסליים" מסוג A, ה-CBR מסוג AC של CDADA מותאם רק לדליפת AC סינוסואידית - ומציע יעילות גבוהה יותר בעלות גבוהה יותר כאשר עומסים אלקטרוניים (לדוגמה, VFDs, SMPS) נעדרים.
★ עיצוב כוח בטוח לכשלים
האלקטרוניקה של RCD שואבת חשמל מכל השלבים, ומבטיחה פעולה גם במהלך אובדן חד-פאזי או תת-מתח חמור - יתרון קריטי על פני מתחרים חד-פאזיים.
★ תפקידי בטיחות כפולים
● 30mA: עומד ב-IEC להגנה מפני זעזועים אישיים
● 100mA–1000mA: מונע שריפות של כשל בידוד בכבלים ובקופסאות חיבור
★ הגנה מתכווננת בשטח
כוונן את הרגישות והשהיית זמן כדי להתאים לתנאי ההתקנה - הימנעות מנסיעות מטרד תוך שמירה על תאימות לקוד.
★ אינטגרציה תעשייתית-כיתה
משלב MCCB ו-RCD ביחידה אטומה אחת - חוסך מקום, מפחית שגיאות חיווט ומבטיח תיאום מושלם.
★ מקובל בעולם
עם CE, CB ו-SEMKO, הוא מאושר לשימוש ברחבי אירופה, המזרח התיכון, אפריקה ואסיה - אידיאלי עבור בוני פאנלים מוכווני יצוא.
★ המוצרים שלנו סופקו עבור פרויקטים של רשתות חשמל, מפעלי תעשייה, מבנים מסחריים ופרויקטים של תשתית במדינות רבות.
★ אנו משקיעים באופן רציף במחקר ופיתוח, עוקבים אחר סטנדרטים ומגמות שוק גלובליות ומשתפים פעולה עם מומחים בתעשייה כדי לשדרג את סל המוצרים שלנו.
יישומים אופייניים
מבני מגורים: לוחות ראשיים או תת-מעגלים (תאורה, שקעים) ללא אלקטרוניקה
תאורה מסחרית: מעגלי תקרת משרדים, אורות מסדרון
עומסי מנוע מסורתיים: משאבות, מאווררים, מדחסים (לא מונעי VFD)
תשתיות: תאורת מנהרות, ארונות רחוב, חדרי מכונות מעליות
פרויקטים רגישים לעלות: כאשר RCDs מסוג A הם מיותרים ומצוינים יתר על המידה
שאלות נפוצות
ש1: מה המשמעות של "סוג AC" עבור התקן זרם שייר?
A1: CBR מסוג AC מגיבים רק לזרמי שאריות מתחלפים חלקים וסינוסואידיים (למשל, מבידוד פגום בתנורי חימום או מנועים). הם אינם מזהים DC פועם מאלקטרוניקה כמו מטענים לטלפונים או מנהלי התקן LED. השתמש בסוג A אם קיימים עומסים כאלה.
ש2: האם אוכל להשתמש ב-AC CBR 63A זה עבור מעגל שקע ביתי?
ת2: רק אם למעגל אין מכשירים אלקטרוניים (למשל, עומסי התנגדות טהורים כמו מנורות ליבון או קומקומים בסגנון ישן). עבור בתים מודרניים עם טלוויזיות, מחשבים ניידים או נורות LED, בחר במקום זאת RCD מסוג A.
ש 3: למה שאבחר מסוג AC על-סוג A?
A3: עלות נמוכה יותר וחסינות גבוהה יותר בפני מעידה שווא בסביבות AC גרידא. אם למערכת שלך אין מיישרים, ממירים או ספקי כוח מתג, סוג AC מספיק וחסכוני יותר.
ש 4: האם זה עובד אם שלב אחד נכשל?
A4: כן! מעגל ה-RCD מופעל על ידי אספקה רב-פאזית, כך שהוא נשאר פעיל גם במהלך אובדן פאזה או ירידת מתח ל-50V - מה שמבטיח הגנה מתמשכת מפני דליפה.
ש 5: מדוע לבחור ב-CDADA עבור מפסק זרם חילופין מסוג AC עם פעולת זרם שייר?
A5: CDADA מציע:
● עיצוב אמיתי מסוג AC 60755 תואם IEC 60755
● MCCB + RCD משולב ביחידה אחת (ללא בעיות תאימות)
● אלקטרוניקה מופעלת רב-פאזית לאמינות
● התאמה באתר של I△n והשהיית זמן
● אישורים גלובליים (CE/CB/SEMKO) עם תמחור ידידותי ל-OEM
