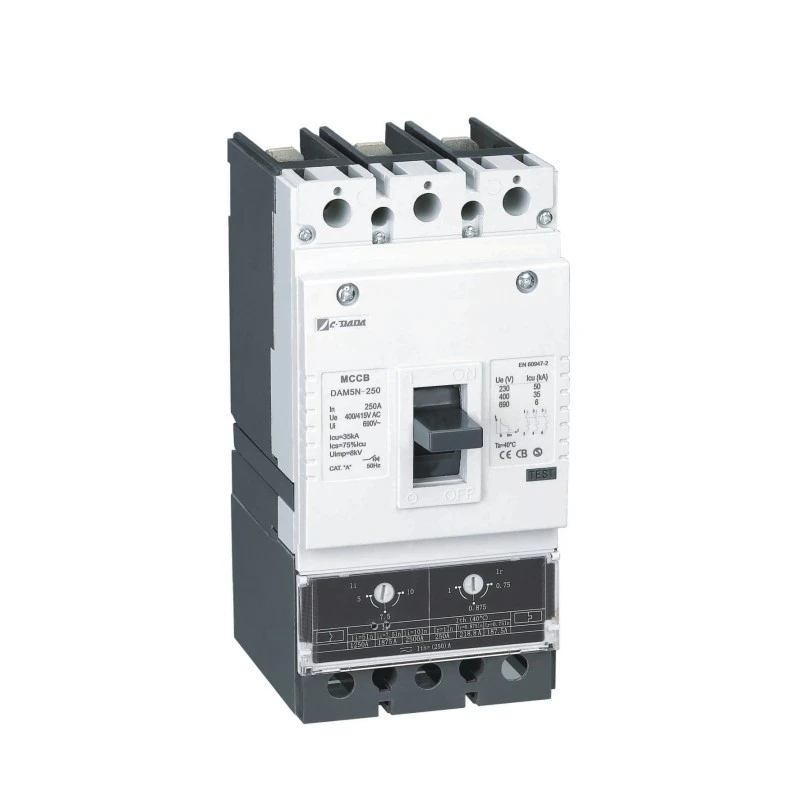

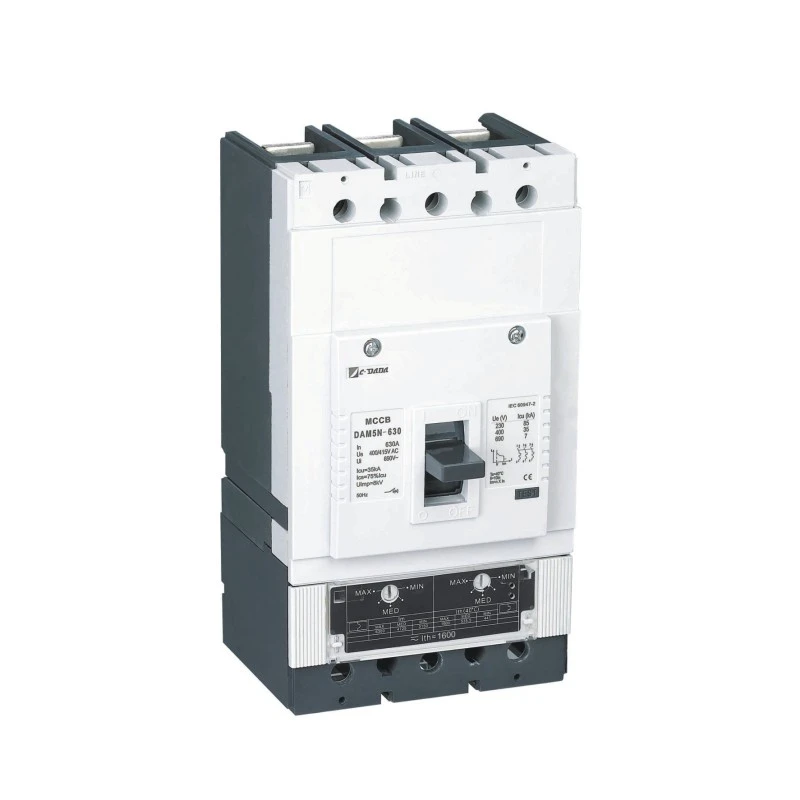

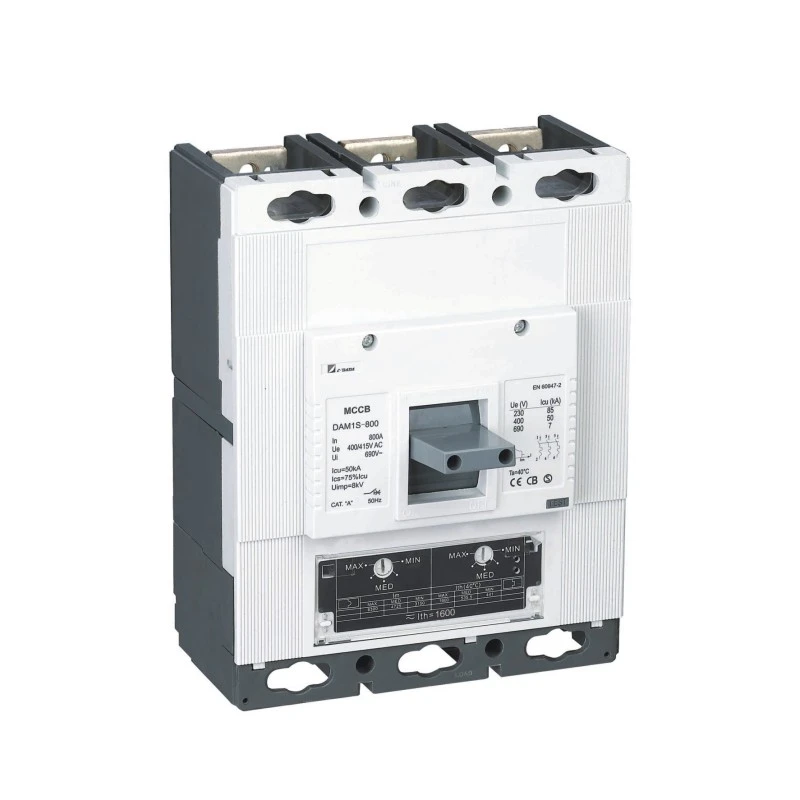

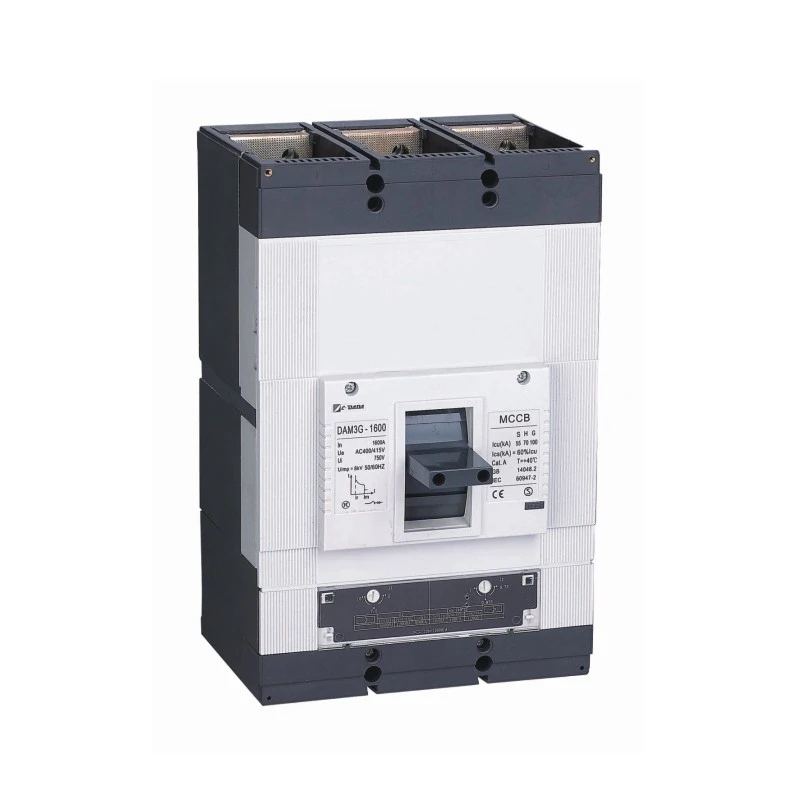

MCCB מתכוונן תרמי מגנטי
Model:DAM1 Series
מקור MCCB תרמי מגנטי מתכוונן באיכות גבוהה מבית Shanghai DADA Electric, יצרן מקצועי עם 40+ שנות ניסיון. המוצר שלנו מאושר (CE, CB, ASTA), עם הגדרות תרמיות מתכווננות (70-100% אינץ') ומגנטיות (5-10× אינץ'). אידיאלי להגנה מדויקת בלוחות תעשייתיים. 250A עד 1600A, 3P/4P, קומפקטי ותואם לכל העולם.
ה-MCCB Thermal Magnetic Adjustable Series CDADA DAM1, שהונדס על ידי Shanghai DADA Electric, ספק אמין, מציע הגנת עומס יתר וקצר חשמלי הניתנים להתאמה מלאה עבור יישומי מתח נמוך תובעניים. מדורג של עד 1600A ב-400V/415V, מפסק 3P/4P זה כולל התאמה עצמאית של ספי יציאה תרמית (70-100% אינץ') ומגנטית (5-10×In), המאפשרת תיאום אופטימלי במערכות הפצה מורכבות.
מוסמך ל-CE, CB, ASTA, KEMA, SEMKO ו-RoHS, הוא עומד בתקני בטיחות וסביבה גלובליים - מה שהופך אותו לאידיאלי עבור יצרני OEM, קבלנים ומשלבי מערכות ברחבי העולם.
יתרונות
★ טווח רחב: 160A עד 1600A(AC)
★ מידות קומפקטיות
★ הגדרה תרמית מתכווננת (70-100%)In.
★ הגדרה מגנטית מתכווננת (5-10 פעמים) ב.
★ הקצאת לחצן לחיצה לנסיעה.
★ הפרד מגעים ראשיים וקשתים
★ מגוון רחב של אביזרים.
מפרט מפתח
דגם: סדרת DAM1 – MCCB מתכוונן תרמי מגנטי
סוג: מפסק מארז יצוק (MCCB)
מוטות: 3P / 4P
מתח מדורג (Ue): 400V / 415V AC
טווח זרם מדורג: 160A – 1600A
התאמה תרמית: 70% - 100% מ-In (הגנת עומס יתר)
התאמה מגנטית: 5× - 10× In (קצר מעגל מיידי)
הסמכות: CE, CB, ASTA, KEMA, SEMKO, RoHS
|
תַצלוּם |
דֶגֶם |
קוד |
Icu (KA) |
Ics (KA) |
נוכחי מדורג -ב |
Ui(V) |
Ue(V) |
מוֹט |
Uimp(V) |
|
|
DAM1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)א |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250 - 315 (350) - 400 - 500 - 630A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700)- 800 -1000A |
750V |
400/415V |
3P /4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750V |
400V |
3P / 4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
● Icu:O-t-CO test(O:Open maneuver,CO:Close-Open maneuver,t:Waiting משך זמן)
● Ics:O-t-CO-t-CO test(O:תמרון פתוח,CO:תמרון סגור-פתוח,t:משך המתנה)

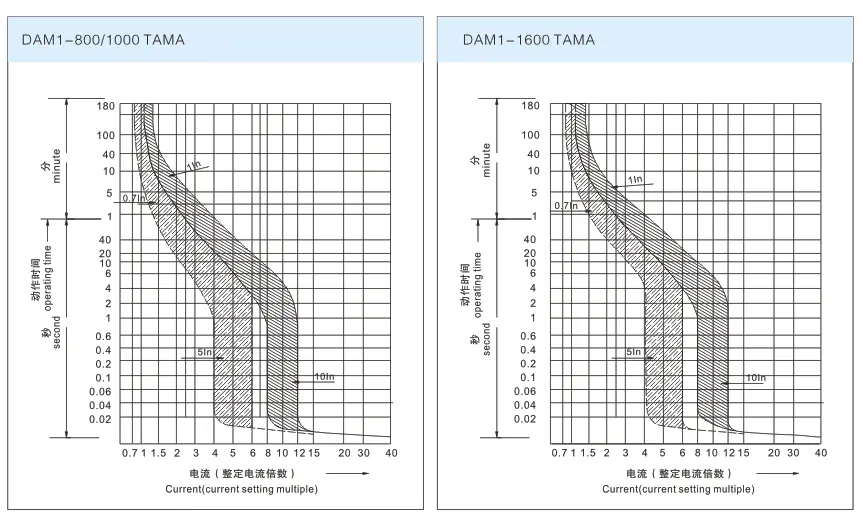

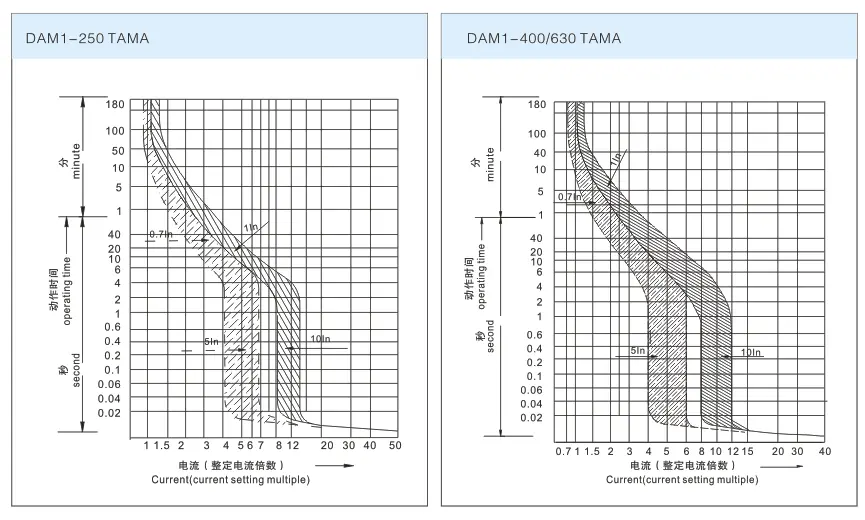

עקומה אופיינית ל-TAMA MCCB.
למה לבחור ב-CDADA?
★ הנדסת דיוק
שלא כמו MCCBs סטנדרטיים עם עקומות נסיעה קבועות, העיצוב המתכוונן התרמומגנטי של CDADA מאפשר למהנדסים לכוונן את ההגנה כדי להתאים לדירוג הכבלים ולציוד במורד הזרם - הפחתת נסיעות מטרד ושיפור סלקטיביות המערכת.
★ תאימות גלובלית, תמיכה מקומית
עם הסמכות ASTA (בריטניה), KEMA (הולנד), CE (EU), CB (גלובלי) ו-RoHS, מוצרי CDADA מתקבלים בלמעלה מ-60 מדינות - בגיבוי תמיכה טכנית מגיבה משנחאי.
★ יתרון חומרי טוב
יש לנו מערכת ניהול קפדנית לספקים וחומרי גלם. בדרך כלל אנו בוחרים את החומר האיכותי ביותר למפסקים.

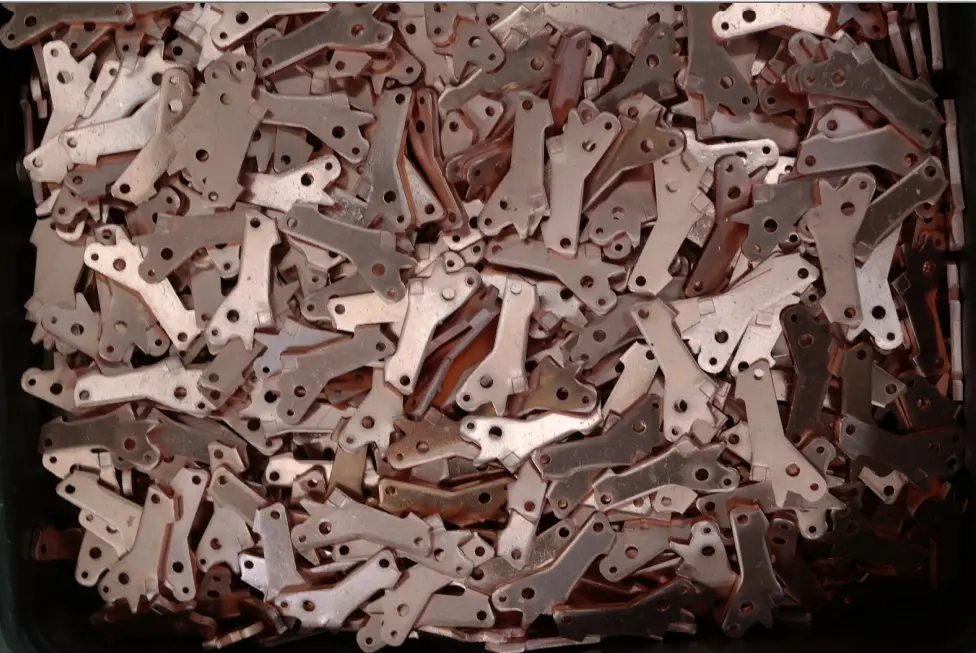

1) נחושת בשימוש T2>99.9%,

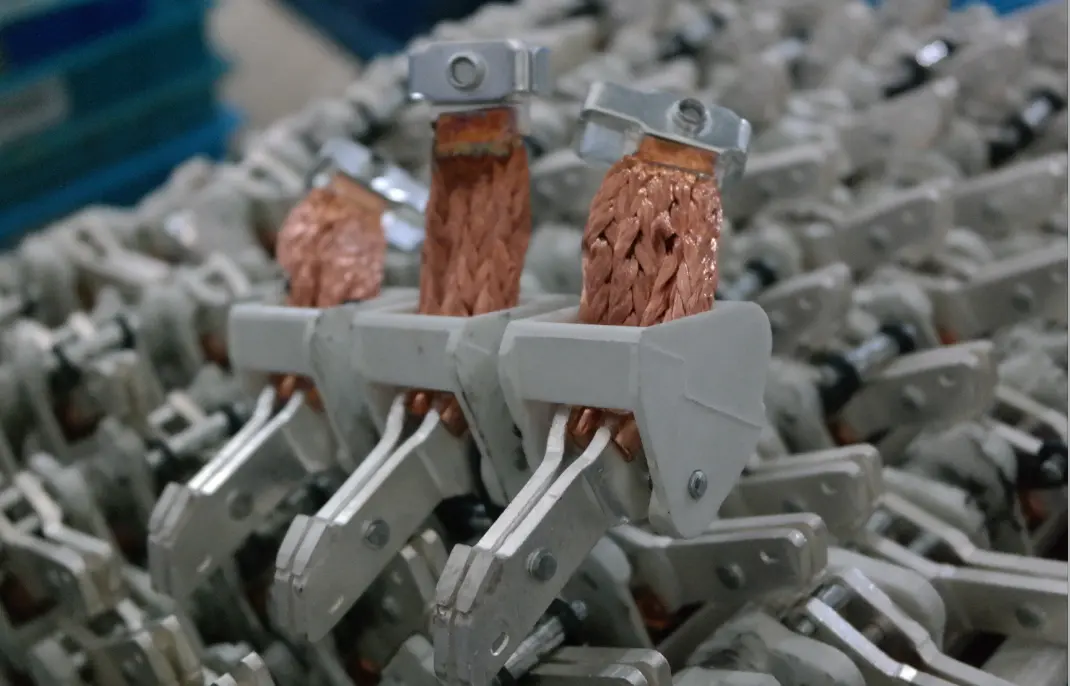

2) מגע כסף (נקודת תנועה: 50%, נקודה נייחת: 85%) ,
3) הפיר המרכזי השתמש ב-BMC-1 ((סיבי זכוכית: 25%, שרף גבוה ביותר, עוצמה גבוהה ביותר).
4) כיסוי וגוף BMC (סיבי זכוכית: 22%, שרף גבוה יותר, עוצמה גבוהה יותר)
★ OEM & Retrofit Friendly
מידות קומפקטיות מאפשרות החלפה ישירה של מפסקים ישנים ללא עיצוב מחדש של הפנל. אביזרים מודולריים מפשטים שדרוגים עתידיים.
✅ הגנה חסכונית
יכולת ההתאמה מבטלת את הצורך להחזיק מספר מפסקים בדירוג קבוע - יחידת CDADA DAM1 אחת מכסה תרחישי עומס מרובים.
יישומים אופייניים
★ מרכזי בקרת מנוע תעשייתי (MCCs) - התאם את זרם ההתנעה של המנוע ללא מעידה
★ לוחות PDU של מרכז נתונים - תיאום עם פרופילי עומס IT
★ מערכות אנרגיה מתחדשת - התאמה לתנאי תפוקת שמש/רוח משתנים
★ פלטפורמות ימיות ושטחיות - פעולה אמינה בסביבות קשות
★ תחנות משנה לבניין מסחרי - ייעול הגנה עבור HVAC, מעליות, תאורה
שאלות נפוצות (שאלות נפוצות)
ש1: מה המשמעות של "מתכוונן מגנטי תרמי" ב-DAM1 MCCB?
A1: זה אומר שניתן להתאים ידנית גם את סף הנסיעה של עומס יתר (תרמית) וגם קצר חשמלי (מגנטי):
● תרמית: 70%–100% מהזרם הנקוב (In)
● מגנטי: 5 עד 10 פעמים In זה מאפשר עקומות הגנה מותאמות אישית עבור היישום הספציפי שלך.
ש 2: האם ה-MCCB התרמומגנטי של 250A זמין בתצורת 3P?
ת2: כן - כל הדגמים המתכווננים של DAM1 מ-160A עד 1600A זמינים בגרסאות 3P ו-4P.

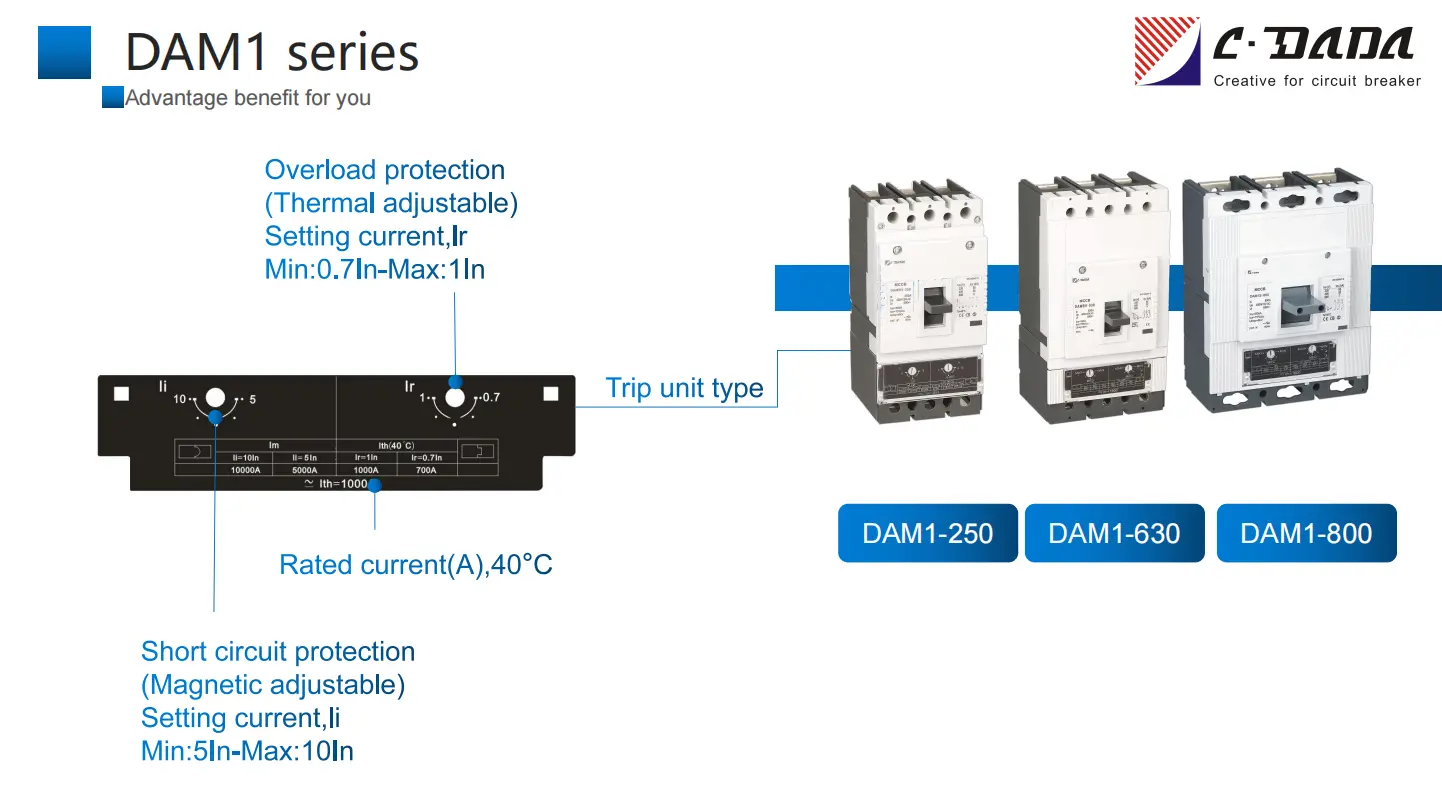

ש 3: כיצד אוכל להתאים את הגדרות הנסיעה?
A3: השתמש בשתי החוגות החיצוניות או בחריצי הברגים בלוח הקדמי: אחד לתרמית (מסומן "Ir"), אחד למגנטי (מסומן "Im"). אין צורך בפירוק.
ש 4: האם אני יכול לבדוק את המפסק מבלי ליצור תקלה אמיתית?
ת4: כן - כפתור הדחיפה המובנה מדמה מצב נסיעה לצורך אימות תפקודי במהלך תחזוקה.
שאלה 5: מדוע לבחור ב-CDADA על פני מותגי MCCB סיניים אחרים?
A5: CDADA בולט עם:
● התאמה כפולה אמיתית (מתחרים רבים מציעים רק התאמה תרמית)
● הסמכות בינלאומיות (לא רק CCC)
● בקרת איכות עקבית (מפעל מוסמך ISO 9001)
● תיעוד טכני באנגלית עבור פרויקטים גלובליים
