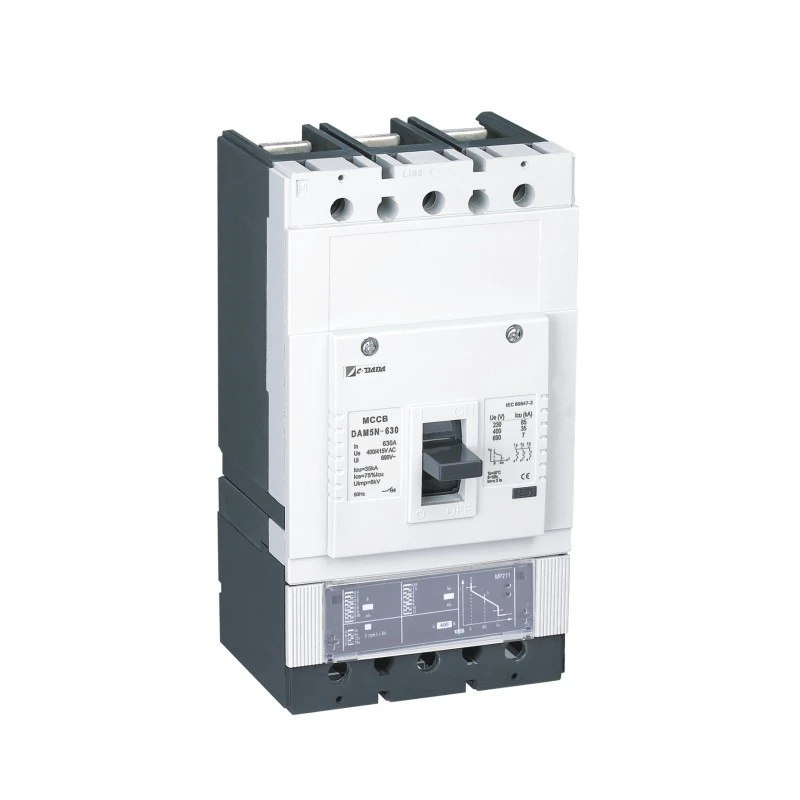

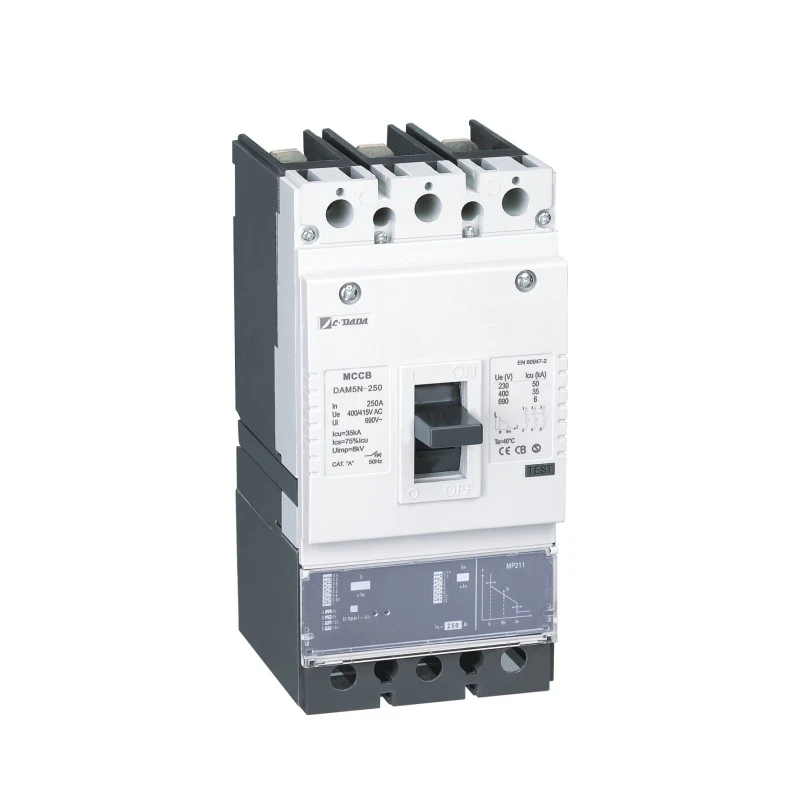

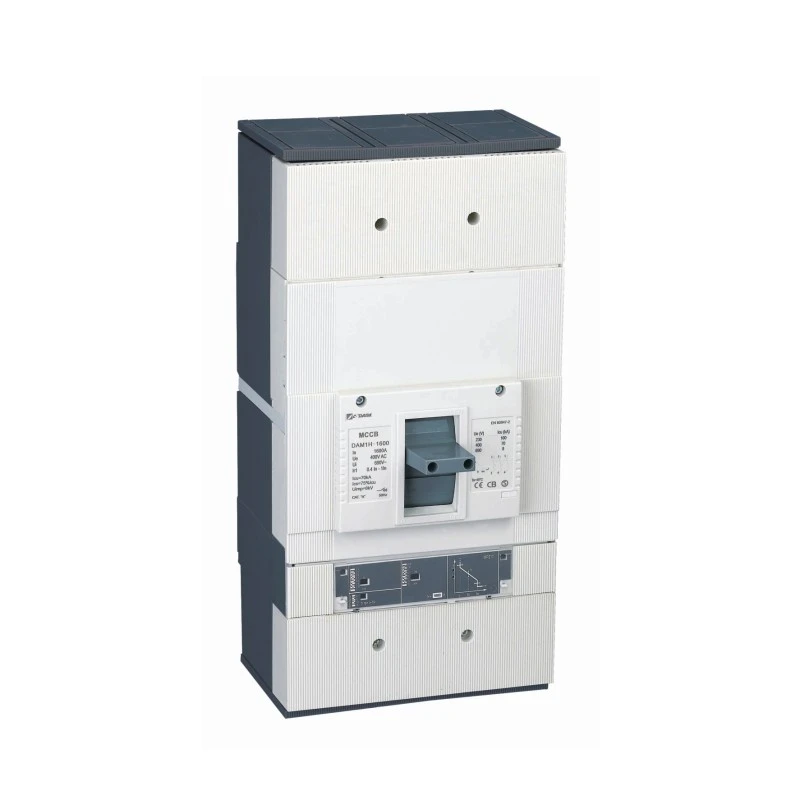

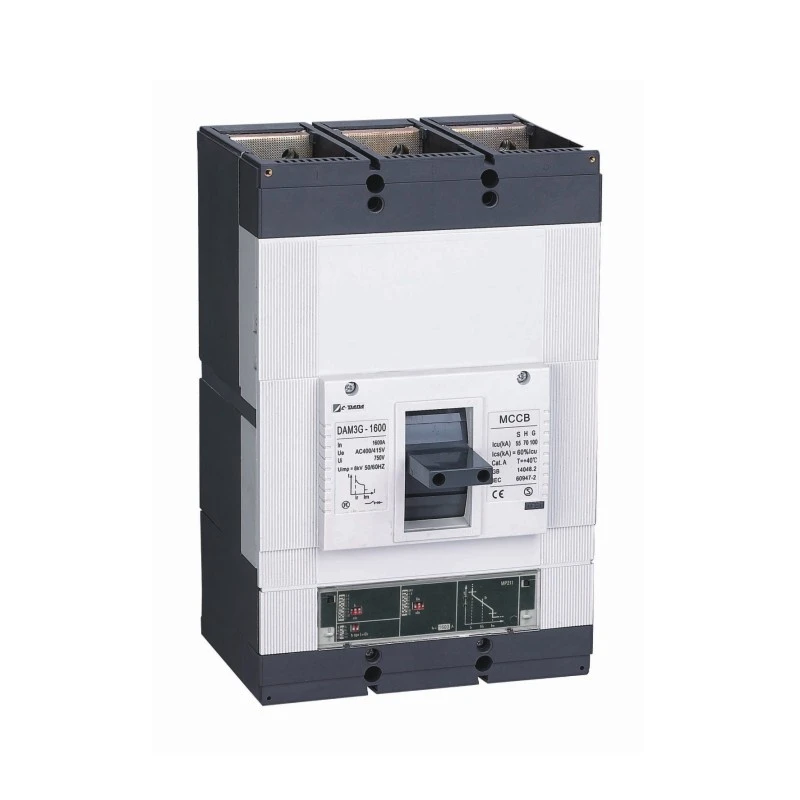

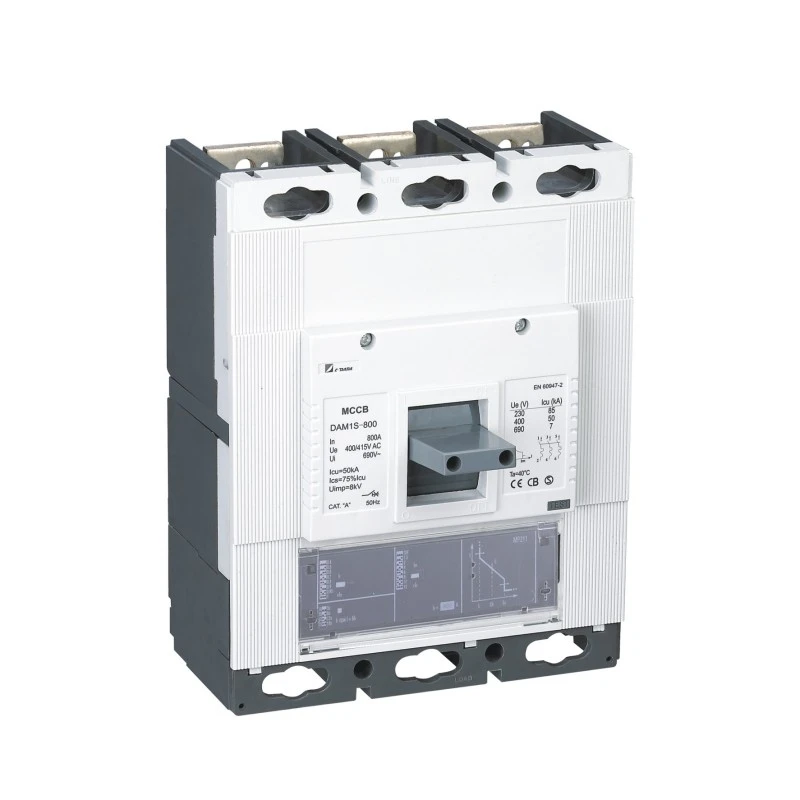

מפסק מעגל מעוצב מסוג אלקטרוני

עבור מערכות חשמל מודרניות הדורשות דיוק, אינטליגנציה ואמינות, מפסק קורות מעוצב מסוג אלקטרוני של Shanghai DADA Electric CO., LTD. קובע סטנדרט חדש בהגנה על מתח נמוך. בניגוד למפסקים תרמיים-מגנטיים מסורתיים, MCCB אינטליגנטי זה משתמש ביחידת מעצור אלקטרונית מבוססת מיקרו-מעבד כדי לספק הגנת זרם-יתר מדויקת ביותר וניתנת לתכנות - חסינות לתנודות טמפרטורת הסביבה.

עם הגדרות מתכווננות מ-40% עד 100% אינ (תרמית) ו-1.5× עד 12× אינ (מגנטי), הוא מציע גמישות ללא תחרות לתיאום מורכב במרכזי נתונים, מפעלי תעשייה, בתי חולים ומערכות אנרגיה מתחדשת. מדורג בין 100A ל-1600A ב-400V/415V, הוא משלב עיצוב קומפקטי עם פונקציונליות מתקדמת - וכולל יציאה ישירה בטוחה לכשל במהלך תקלות קיצוניות, גם אם האלקטרוניקה נכשלת.

מפרט מפתח

דגם: סדרת CDADA DAM2 / DE (מפסק מעגל מעוצב מסוג אלקטרוני)

סוג: מפסק קורת יצוק אלקטרוני

מוטות: 3P / 4P

מתח מדורג (Ue): 400V / 415V AC

זרם מדורג (In): 100A – 1600A

יחידת טיול: שחרור אלקטרוני מבוסס מיקרו-מעבד

התאמה תרמית (Ir): 40% - 100% מ-In

התאמה מגנטית (IM): 1.5× – 12× In

יתרונות

★ טווח רחב: 100A עד 1600A(AC)

★ מידות קומפקטיות

★ הגדרה תרמית מתכווננת (40-100%)In.

★ הגדרה מגנטית מתכווננת (1.5-12 פעמים) ב.

★ הקצאת לחצן לחיצה לנסיעה.

★ הפרד מגעים ראשיים וקשתים

★ מגוון רחב של אביזרים.

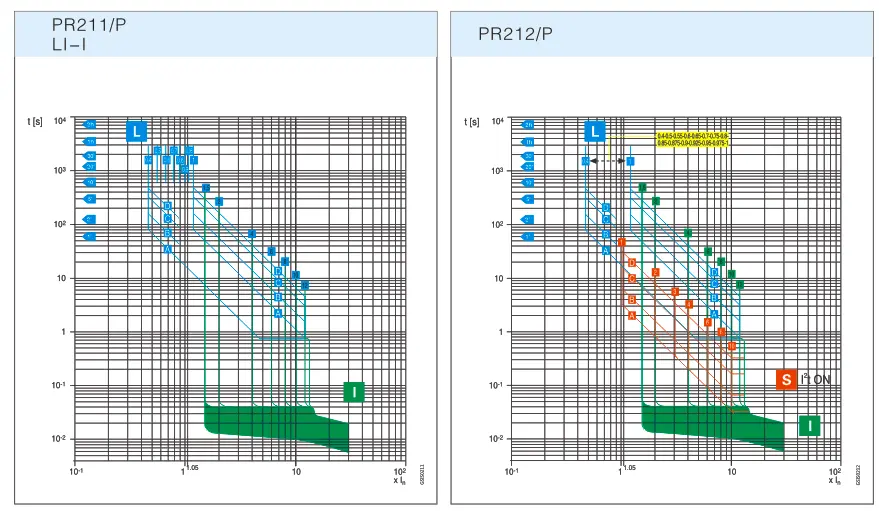

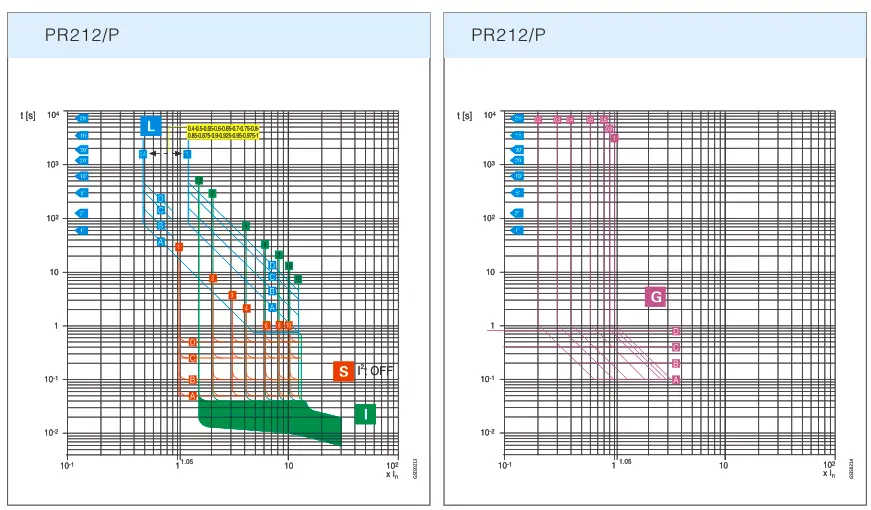

עקומה אופיינית לשחרור אלקטרוני

פרמטרים חשמליים

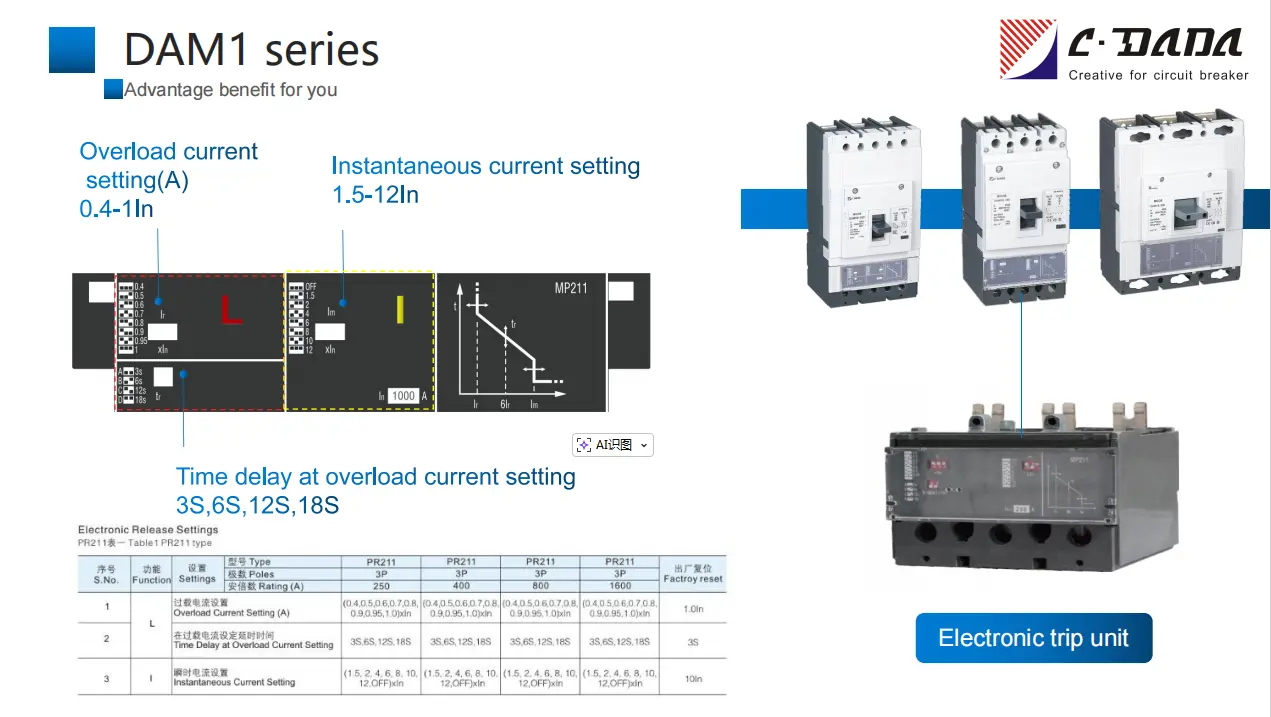

טבלה 1 סוג PR211

מס' מס'

פוּנקצִיָה

הגדרות

סוּג

PR211

PR211

PR211

PR211

איפוס מפעל

פולנים

3P

3P

3P

3P

דירוג (א)

250

400

800

1600

1

L

הגדרת זרם עומס יתר (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 אינץ'

2

השהיית זמן בהגדרת נוכחית עומס יתר

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

הגדרת זרם מיידי

(1.5, 2, 4, 6, 8, 10, 12, כבוי)xIn

(1.5, 2, 4, 6, 8, 10, 12, כבוי)xIn

(1.5, 2, 4, 6, 8, 10, 12, כבוי)xIn

(1.5, 2, 4, 6, 8, 10, 12, כבוי)xIn

10 ב

טבלה 2 סוג PR212

מס' מס'

פוּנקצִיָה

הגדרות

סוּג

PR212

PR212

PR212

PR212

איפוס מפעל

פולנים

3P

3P

3P

3P

דירוג (א)

250

400/630

800

1600

1

L

הגדרת זרם עומס יתר (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 אינץ'

2

השהיית זמן בהגדרת נוכחית עומס יתר

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

קצר - הגדרת זרם מעגל (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6 ב

4

השהיית זמן בהגדרת זרם קצר חשמלי

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

הגדרת זרם מיידי

(1.5, 2, 4, 6, 8, 10, 12, כבוי)xIn

(1.5, 2, 4, 6, 8, 10, 12, כבוי)xIn

(1.5, 2, 4, 6, 8, 10, 12, כבוי)xIn

(1.5, 2, 4, 6, 8, 10, 12, כבוי)xIn

10 ב

6

G

הגדרת זרם תקלת קרקע (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0 אינץ'

7

השהיית זמן בהגדרת תקלת קרקע

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

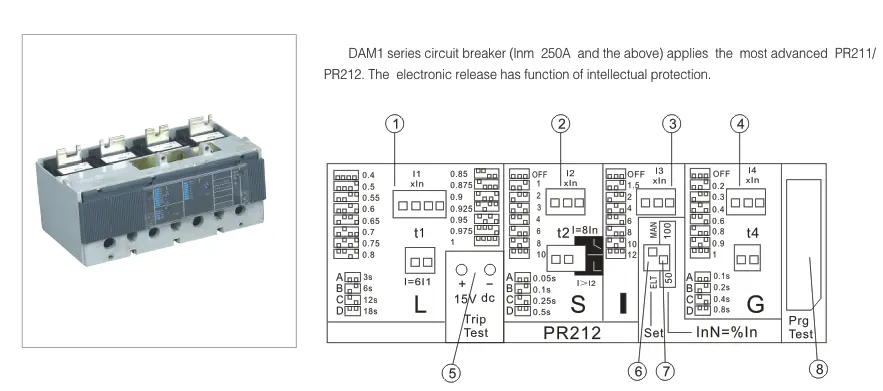

בחירת פרמטרים חשמליים או אלקטרוניים

SET פונקציה (מתג ELT/MAN)

9

משמש להגדרת פרמטרים של מתג דיפ של קו אפס

InN=%In,מתג 50/100

10

שקע למכשיר מדידת חיבור

שקע פאנל

למה לבחור ב-CDADA MCCB אלקטרוני?

★ אינטליגנציה אמיתית, לא רק אוטומציה
המיקרו-מעבד מנתח באופן רציף את צורות הגל הנוכחיות, ומאפשר הגנה מדויקת בזמן הפוך, זמן מוגדר ומיידית - ללא סחיפה עקב חום או הזדקנות.

★ עיצוב בטוח לכשלים
גם אם המעגל האלקטרוני נכשל, תפס אלקטרומגנטי ישיר מבטיח שהמפסק יתפזר במהלך קצר חשמלי חמור - עמידה בדרישות יתירות בטיחות של IEC 60947-2.

★ קואורדינציה מעולה
טווחי כוונון רחבים במיוחד (40–100% Ir, 1.5–12× Im) מאפשרים תיאום מושלם עם התקנים במעלה הזרם/במורד הזרם – מזעור אזורי הפסקה.

★ תשתית מוגנת לעתיד
תואם עם מודולי תקשורת אופציונליים (Modbus RTU, Profibus) לשילוב עם מערכות ניהול מבנים (BMS) או רשתות חכמות.

★ איכות עולמית, מחיר תחרותי
מיוצר תחת ISO 9001 בשנגחאי, עם הסמכות בינלאומיות - מציע ביצועים ברמה אירופאית ביעילות עלות אסייתית.

★ יש לנו צוות מסור של 15 מהנדסים המתמקדים בפיתוח מוצר, שיפור והתאמה אישית.

יישומים אידיאליים

מרכזי נתונים: מניעת תקלות מדורגות באמצעות טריפה סלקטיבית מדויקת

בתי חולים: הבטח חשמל ללא הפרעה למערכות תומכות חיים

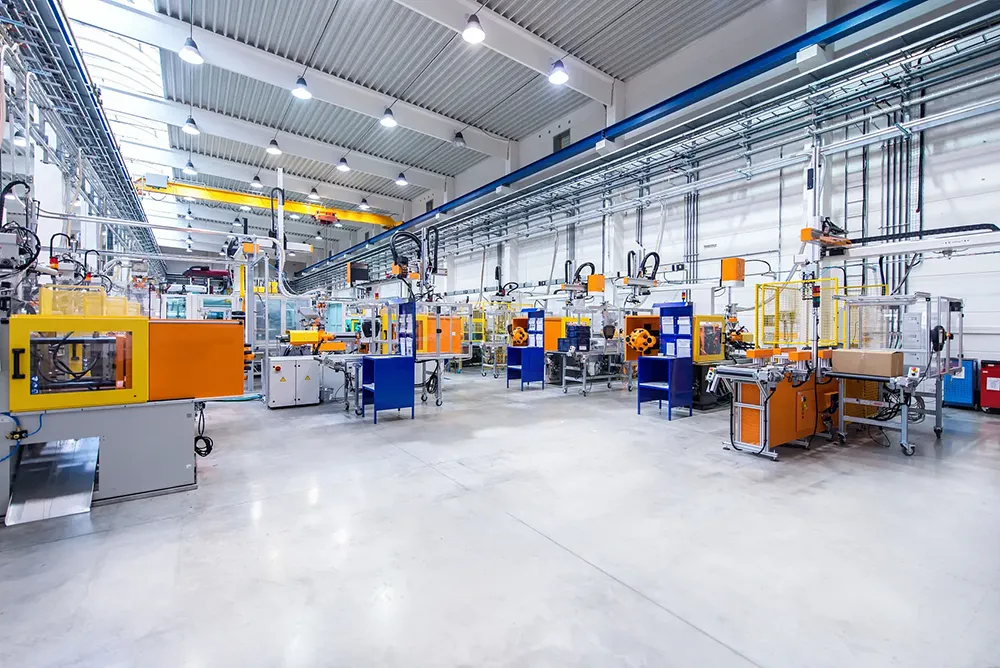

אוטומציה תעשייתית: תיאום עם VFDs, סטרטרים רכים ורובוטיקה

חוות שמש/רוח: התאמה לפרופילי דור משתנים

מבנים מסחריים חכמים: אפשר ניטור אנרגיה ללא מונים נוספים

שאלות נפוצות (שאלות נפוצות)

ש 1: מה מייחד MCCB אלקטרוני מאחד תרמי-מגנטי?

A1: מפסקי קופסאות מעוצבים מסוג אלקטרוני משתמשים במיקרו-מעבד כדי לנתח זרם ולהפעיל נסיעות בדיוק גבוה. הם אינם מושפעים מטמפרטורת הסביבה, מציעים טווחי התאמה רחבים יותר, ויכולים לספק רישום נתוני עומס - בניגוד לסוגים תרמיים-מגנטיים מבוססי דו-מתכת/סולנואיד.

ש2: האם ה-MCCB האלקטרוני 1600A זמין בתצורה של 4 קוטבים?

ת2: כן - כל ה-MCCB האלקטרוני של CDADA מ-250A עד 1600A זמינים בגרסת 3P ו-4P.

ש 3: מה קורה אם יחידת המעבר האלקטרונית נכשלת במהלך קצר חשמלי?

A3: המפסק כולל גיבוי מכני: במהלך זרמי תקלה קיצוניים (>12×In), תפס מגנטי מפעיל פתיחה ישירה - מה שמבטיח בטיחות גם עם אלקטרוניקה במצב לא מקוון.

ש 4: האם אני יכול לפקח על ערכים נוכחיים בזמן אמת?

A4: כן - יחידת המעבר האלקטרונית מציגה זרם מיידי, מקסימום, דקות וממוצע לאורך חלונות זמן ניתנים לבחירה (למשל, 24 שעות), שימושי לניהול אנרגיה.

שאלה 5: מדוע לבחור ב-CDADA על פני מותגי MCCB אינטליגנטיים אחרים?

A5: CDADA מציע:

● יכולת כוונון אמיתית לטווחים כפולים (מתחרים רבים מגבילים את ה-im ל-≤10×)

● גיבוי מכני בטוח (לא לכל ה-MCCBs "אלקטרוניים" יש את זה)

● גודל קומפקטי — מתאים ללוחות מדור קודם ללא שינוי

● תיק הסמכות עולמי חזק (ASTA, KEMA, CE)

● תמחור ידידותי ל-OEM עם תמיכה טכנית באנגלית
