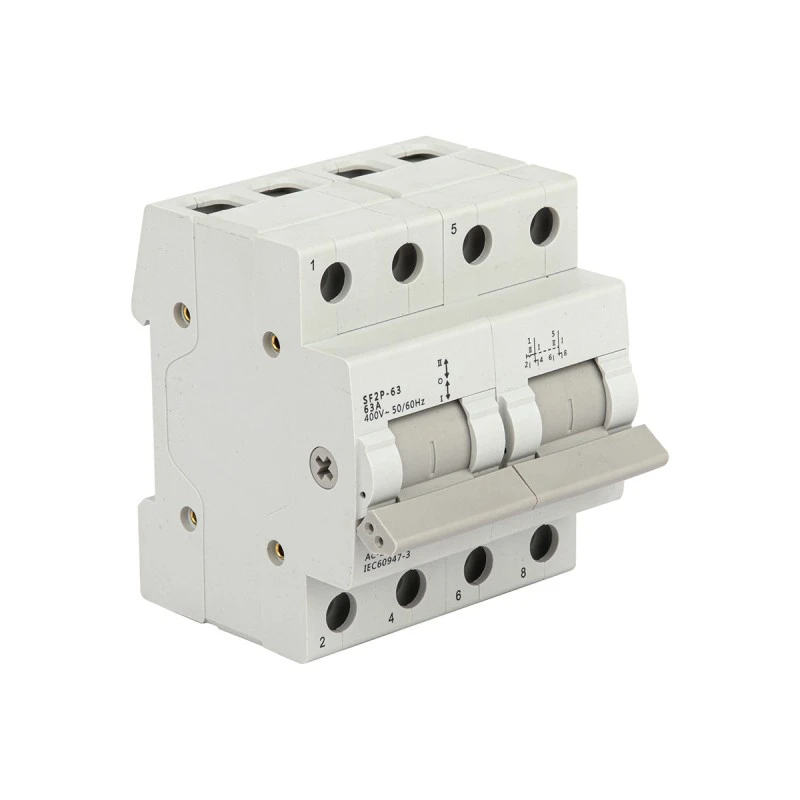

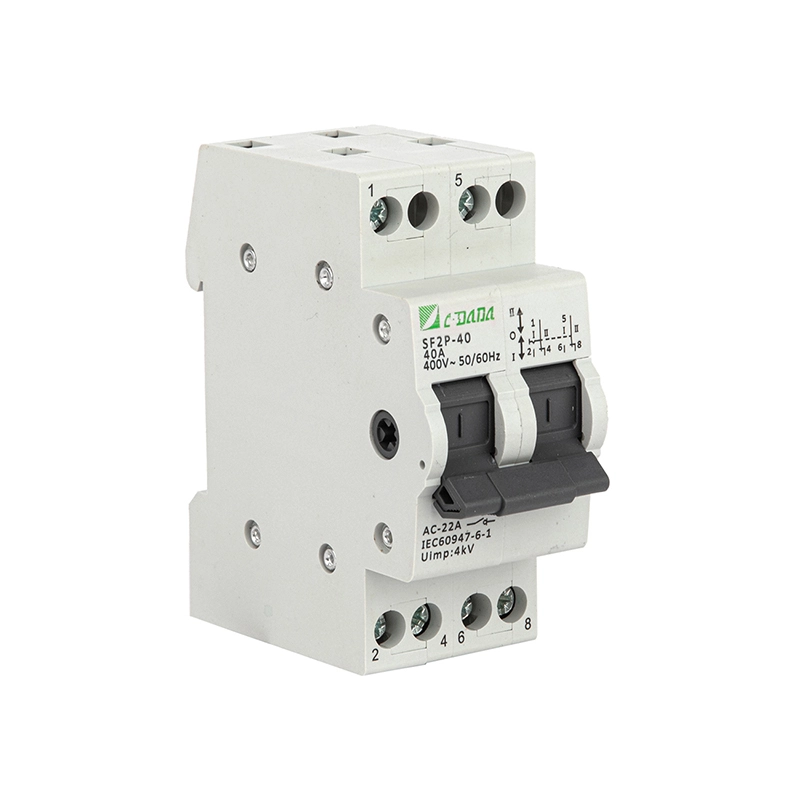

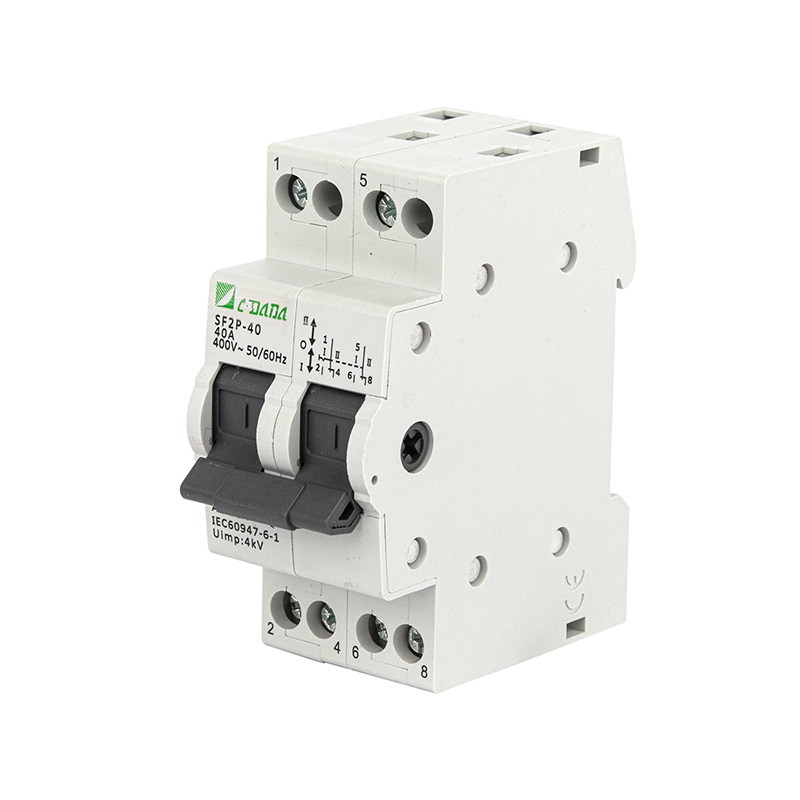

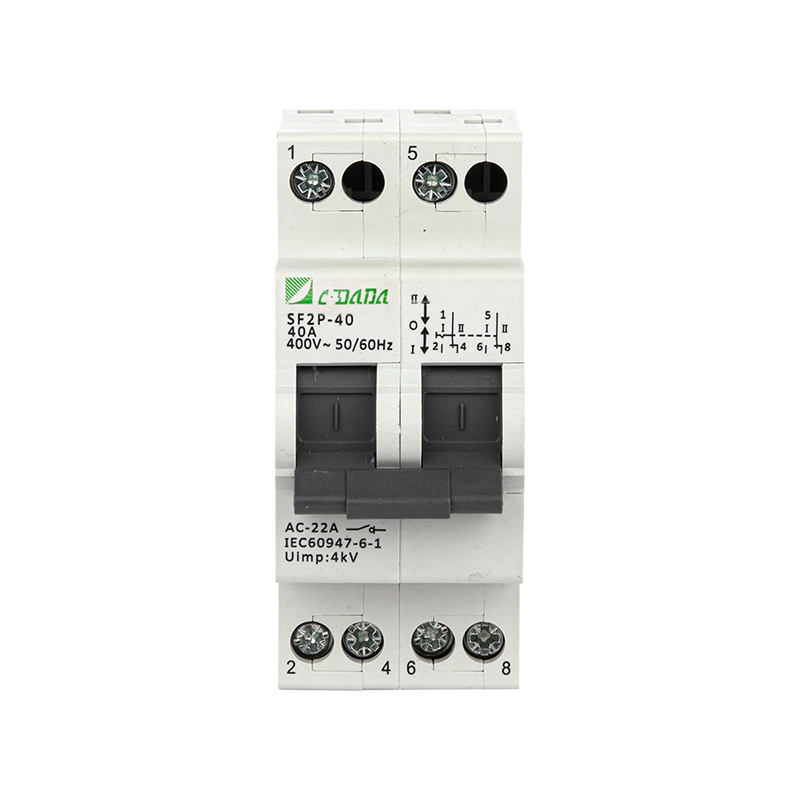

מתג חילוף 2P

הבטח החלפת מקור חשמל בטוחה ואמינה עם מתג ההחלפה מסדרת 2P של CDADA SF, הוא מתאים להמרת מעגלים קריטיים ביישומי מגורים, מסחריים ותעשייתיים קלים. מתג מיקרו מחליף זה, המותקן על מסילת DIN, תומך במקורות כוח או עומסים כפולים עם פעולה ברורה של 3 מצבים: I -OFF-II, המאפשר מעברים חלקים בין אספקת רשת/רשת ואספקת גיבוי/גנרטור, בקרת מנוע קדימה/אחור, או מעגלי ניטור פאזה/מתח.

מדורג עבור AC 50/60Hz, 230–400V, וזרמים מ-16A עד 125A, מתג ההחלפה של CDADA 2P תואם לתקני IEC 60947-3 ו-EN 60947-3. כולל מחווני מצב ON/OFF, מגעים בעלי מוליכות גבוהה ומנגנון יצירה/פריצה מהירה בעזרת קפיצים, הוא מבטיח ביצועים יציבים גם בהפעלה ידנית תכופה. מיועד להתקנה מודולרית לצד MCBs ומגעים, הוא אידיאלי עבור לוחות חלוקה בבניינים, חדרי משאבות, ארונות טלקום ומערכות תאורת חירום.

מפרט מפתח

סדרה: מתג חילוף ידני SF Series 2P

מותג: CDADA | יצרן: Shanghai DADA Electric CO., LTD

מוטות: 2P (Dual Pole) — זמין בגרסאות 1P עד 4P

זרם מדורג: 16A - 125A (הורדה ל-80% מעל 40°C בסביבה)

מתח מדורג: 230/400V AC, 50/60Hz

מתח בידוד (Ui): 500V

קטגוריית שימוש: AC-22A (עומסים התנגדותיים ואינדוקטיביים מעורבים)

זרם עמידה בזמן קצר (Icw): 12×Ie למשך 1 שניות

כושר ייצור: 20×Ie, t=0.1s

חיים מכניים: 8,500 פעולות

חיי חשמל: 1,500 פעולות (תחת עומס)

דרגת זיהום: II

הרכבה: מסילת DIN TH35 סטנדרטית

תפעול: ידית ידנית בעלת 3 מצבים (I – O – II)

מחוונים: מצב ON/OFF גלוי באמצעות יישור ידית

מסופים: חיבור כבל או פס

מומנט הידוק:

1.2 ננומטר (16–40A)

3.5 ננומטר (63–125A)

הערת בטיחות: אין תא לכיבוי קשת → חייב לשמש עם נתיכים/MCBs במעלה הזרם להגנה מפני קצר חשמלי

גיליון נתונים טכניים

מדוע לבחור ב-CDADA 2P Changeover Switch?

★ בידוד 3 מצבים בטוח

מצב כבוי אמיתי (O) מנתק את שני המקורות - קריטי לתחזוקה ובטיחות נגד הזנה חוזרת.

★ עיצוב מודולרי DIN-Rail

מותקן תוך שניות לצד MCBs - חוסך מקום ומפשט את פריסת הפאנל בבניינים חכמים או במארזי OEM.

★ אנשי קשר אמינות גבוהה

גיאומטריית מגע דינמית-סטטית אופטימלית מבטיחה התנגדות נמוכה ויציבות לטווח ארוך.

★ תאימות גלובלית

מוסמך ל-IEC 60947-3 מקובל באירופה, אסיה, אפריקה ואמריקה הלטינית.

★ פעולה בטוחה למשתמש

מנגנון בעזרת קפיץ מונע חיבור חלקי; ידית מורחבת אופציונלית עבור דגמי 63A+.

★ יישומים מגוונים

מהעברת גנרטור להיפוך כיוון מנוע - מתג אחד, מספר פונקציות.

יישומים אופייניים

מערכות כוח גיבוי: מעבר בין שירות וגנרטור

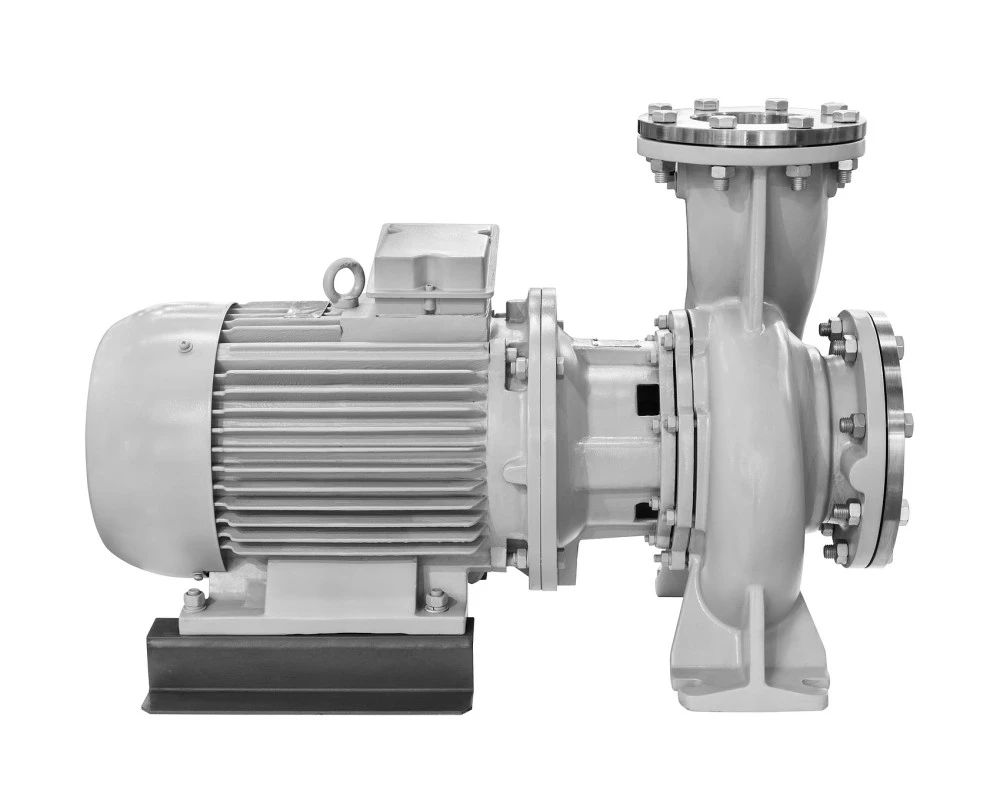

בקרת מנוע: סיבוב קדימה/אחור של משאבות קטנות או מאווררים

מעגלי מדידה: בחירת מתח/פאזה בלוחות מדידה

אוטומציה של בניין: מיתוג יחידת HVAC כפולה, העברת תאורת חירום

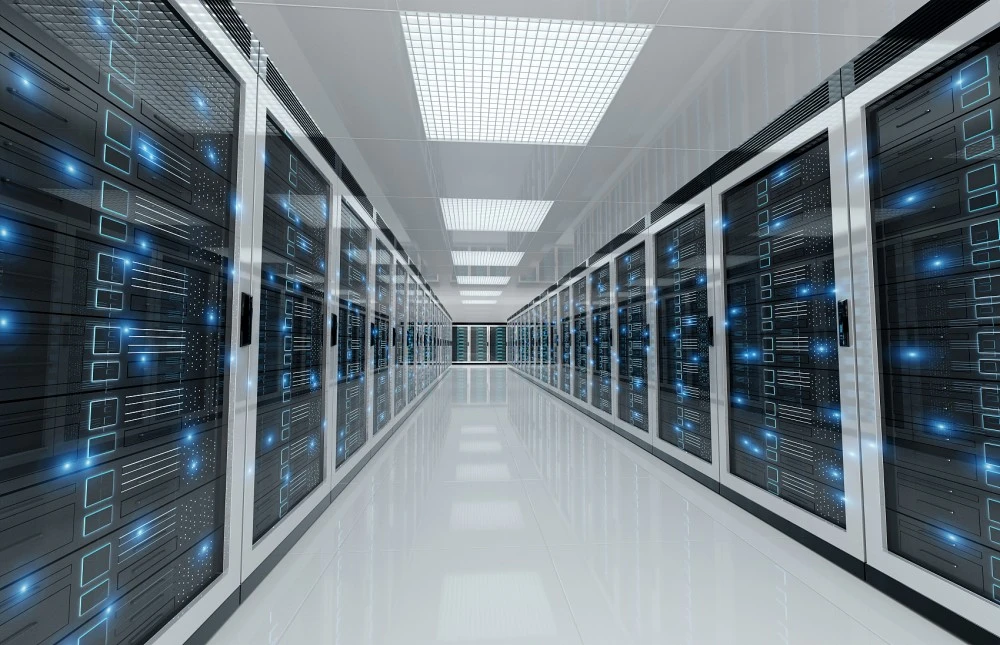

מרכזי טלקום ונתונים: בחירת מקור PSU מיותר

על CDADA

★ היתרונות העיקריים שלנו הם:

1) להשלים אישורים בינלאומיים,

2) יכולת OEM/ODM חזקה,

3) יחס עלות-ביצועים גבוה,

4) יכולת ייצור אמינה בקנה מידה גדול,

5) ניסיון יצוא רב.

★ המוצרים שלנו מיוצאים בהצלחה לדרום מזרח אסיה, המזרח התיכון, דרום אמריקה, אפריקה, אירופה ומדינות חבר העמים, עם התמקדות חזקה בשווקי החגורה והכבישים.

★ אנו משקיעים באופן רציף במחקר ופיתוח, עוקבים אחר סטנדרטים ומגמות שוק גלובליות ומשתפים פעולה עם מומחים בתעשייה כדי לשדרג את סל המוצרים שלנו.

שאלות נפוצות

ש1: האם אני יכול לעבור תחת עומס?

A1: לא מומלץ. למתג השינוי 2P מסדרת SF אין תא לכיבוי קשת. תמיד נתק את האנרגיה מהמעגל לפני ההחלפה, או השתמש רק להעברת עומס (לדוגמה, פונקציית מבודדת). עבור מיתוג עומס חי, שקול מנתקי ATS ממונעים או מתג מותך.

ש 2: מדוע יש מצב "O" (OFF)?

A2: מיקום ה-OFF המרכזי מבטיח בידוד מוחלט משני מקורות הכוח - חיוני לבטיחות תחזוקה ולמניעת הזנה חוזרת לגנראטורים או ממירים.

ש 3: האם אני צריך נתיכים עם המתג הזה?

A3: כן. מכיוון שהוא אינו יכול להפריע לזרמי תקלה, צמיד אותו תמיד לנתיכים במעלה הזרם או ל-MCB המדורגים לזרם הקצר הפוטנציאלי של המערכת שלך.

ש 4: האם זה יכול לשלוט בכיוון המנוע?

A4: כן - עבור מנועים קטנים, מתג 2P יכול להפוך את רצף הפאזה כאשר הוא מחובר בצורה נכונה. ודא שהמנוע עצור וחסר אנרגיה לפני שינוי כיוון.

שאלה 5: מדוע לבחור ב-CDADA על פני מותגים אחרים?

A5: CDADA מציע:

● נעילה מכנית אמיתית עם 3 מצבים (ללא מצבים צפים)

● תאימות למסילת DIN עם תקני פאנל גלובליים

● חיווי ויזואלי ברור של מיקום המתג

● מנגנון קפיץ חזק ללחץ מגע אמין

● תמחור תחרותי עם הסמכה מלאה של חברת החשמל ותמיכה טכנית
