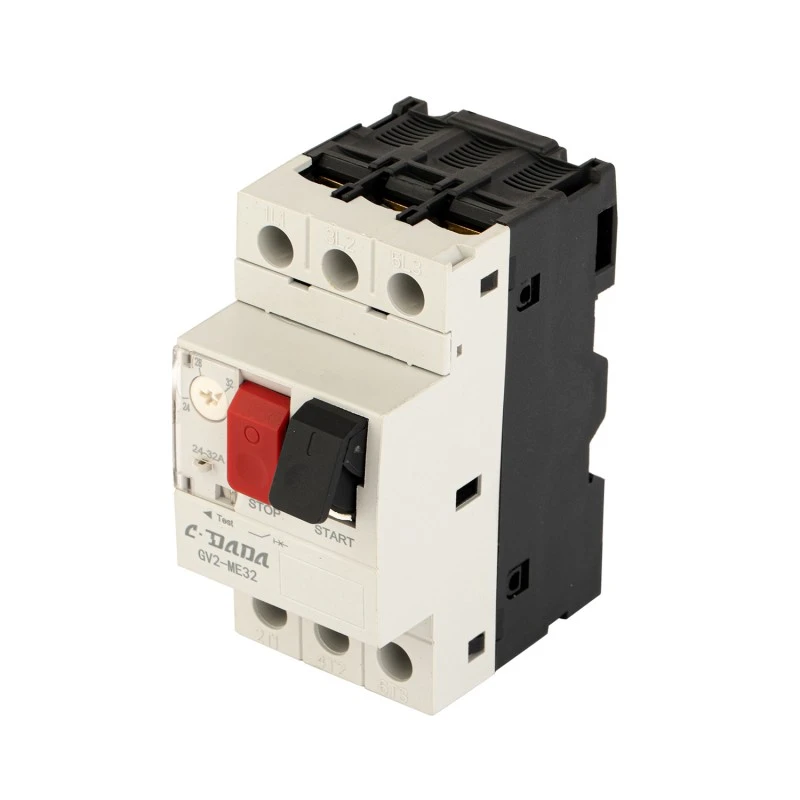

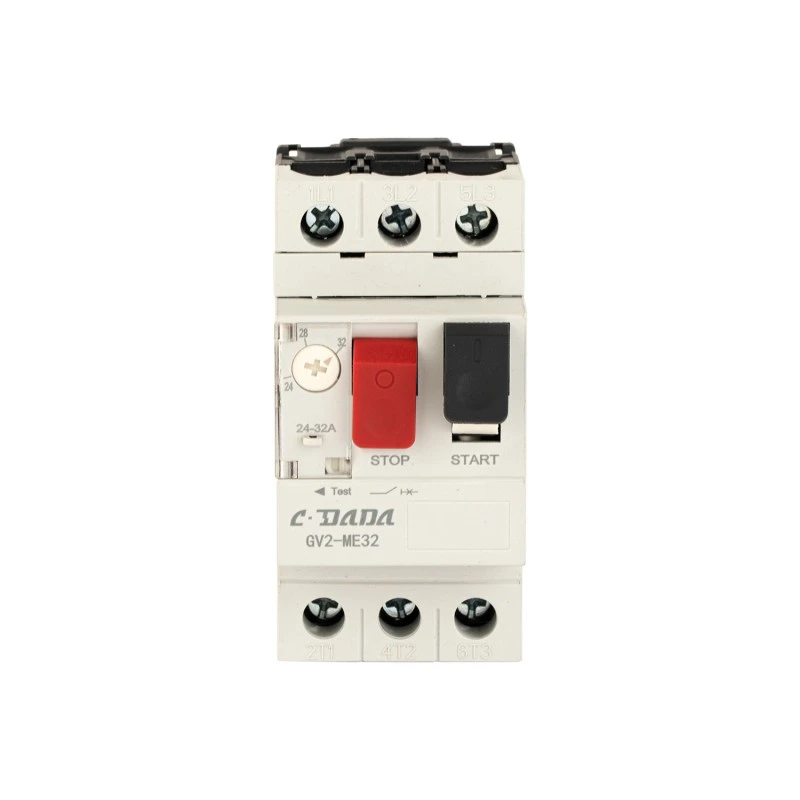

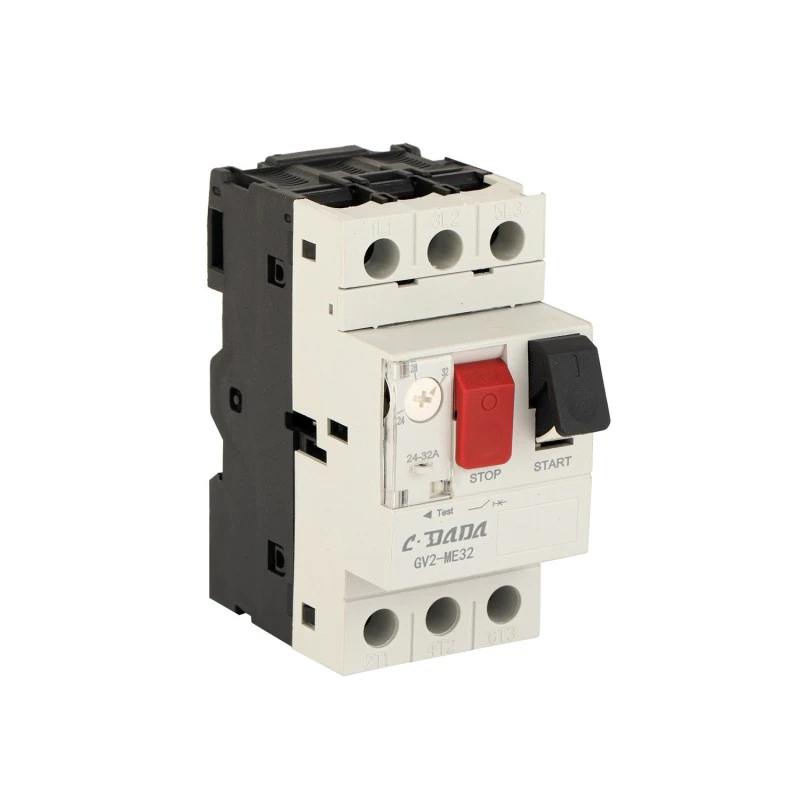

מפסק הגנה על מנוע GV2 2P

פשט את הגנת המנוע עם מפסק הגנת המנוע CDADA GV2 2P (MPCB) פתרון קומפקטי דיוק גבוה שהונדס על ידי Shanghai DADA Electric CO., LTD. באמצעות פלטפורמת טכנולוגיה מהדור הבא וייצור אוטומטי לחלוטין. תוכנן עבור מעגלי מנוע חד-פאזיים או דו-פאזיים, ה-GV2 2P משלב עומס יתר, קצר חשמלי, אובדן פאזה (עבור יישומים תלת-פאזיים בשימוש בסטים), ופונקציות בידוד בהתקן אחד המותקן על מסילת DIN.

עם טווח הגדרה מתכוונן של 0.1A עד 32A, פיצוי תרמי לשינויים בטמפרטורת הסביבה ומתח בידוד מדורג של 690V, הוא מבטיח הגנה אמינה למנועים קטנים במשאבות, מאווררים, מדחסים, מסועים ומערכות HVAC. מוסמך לתקני CE, הכולל 110,000 פעולות מכניות וחשמליות, ומצויד באביזרים אופציונליים כמו מגעי עזר, שחרור shunt ושחרור תת-מתח, ה-CDADA GV2 MPCB מספק ביצועים ברמה תעשייתית בפורמט דו-קוטבי חוסך מקום.

מפרט מפתח

סדרת דגמים: GV2 2P MPCB

מותג: CDADA | יצרן: Shanghai DADA Electric CO., LTD

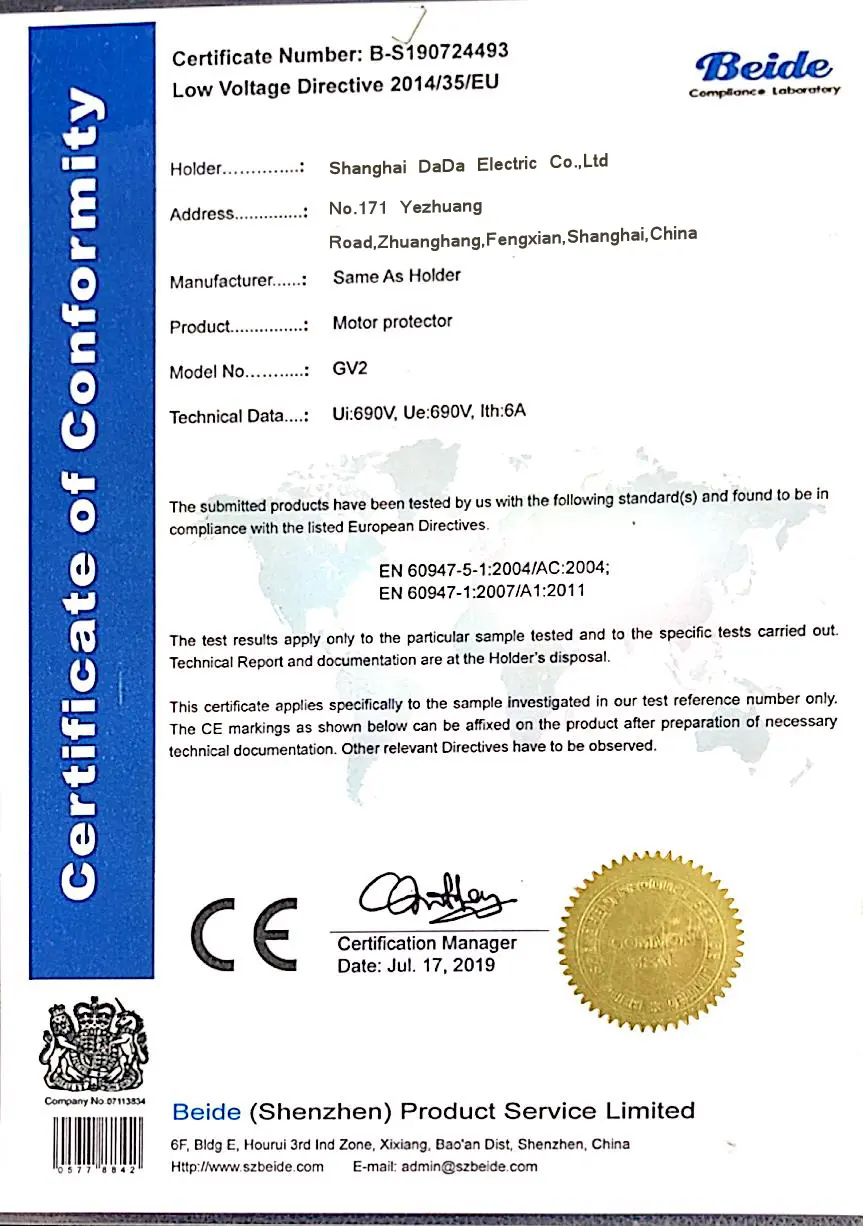

הסמכה: CE

מוטות: 2P (אידיאלי עבור מנועים חד פאזיים או כחלק מסט הגנה תלת פאזי)

הגדרת טווח זרם: 0.1A - 32A (ניתן להתאמה באמצעות חוגה)

דירוג מסגרת: 32A

מתח הפעלה מדורג: 690V AC

מתח בידוד מדורג (Ui): 690V

מתח עמיד בדחף (Uimp): 6000V

תדר הפעלה: 50/60 הרץ

דרגת טיול: 10A (סטנדרטי עבור מנועים לשימוש כללי)

פונקציות הגנה:

★ הגנת עומס תרמית

★ הגנת קצר חשמלי

★ הגנה מפני אובדן פאזה* (*בשימוש בתצורת 3 קוטבים או סט מתואם)

★  פונקציית בידוד (הפסקה גלויה)

★ פיצוי טמפרטורה מובנה

חיים מכניים: 110,000 פעולות

חיי חשמל (AC-3, 400V): 110,000 פעולות

מומנט הידוק: 1.7 ננומטר

סוג פעולה: כפתור הפעלה/כיבוי עם מחוון נסיעה ברור

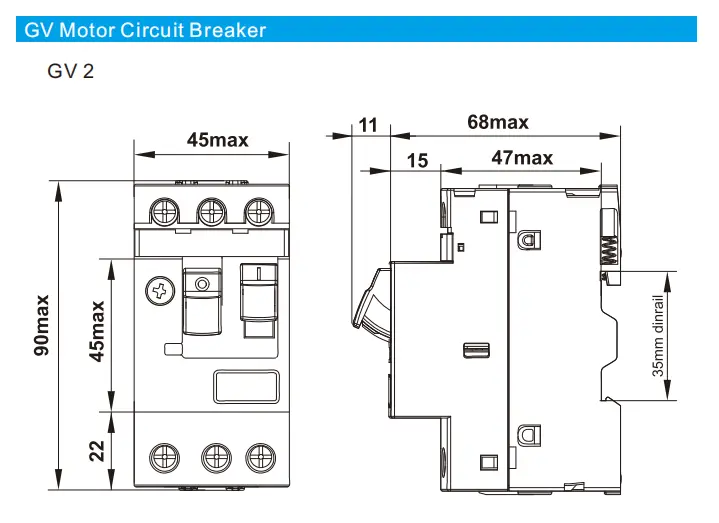

הרכבה: מסילת DIN 35 מ"מ

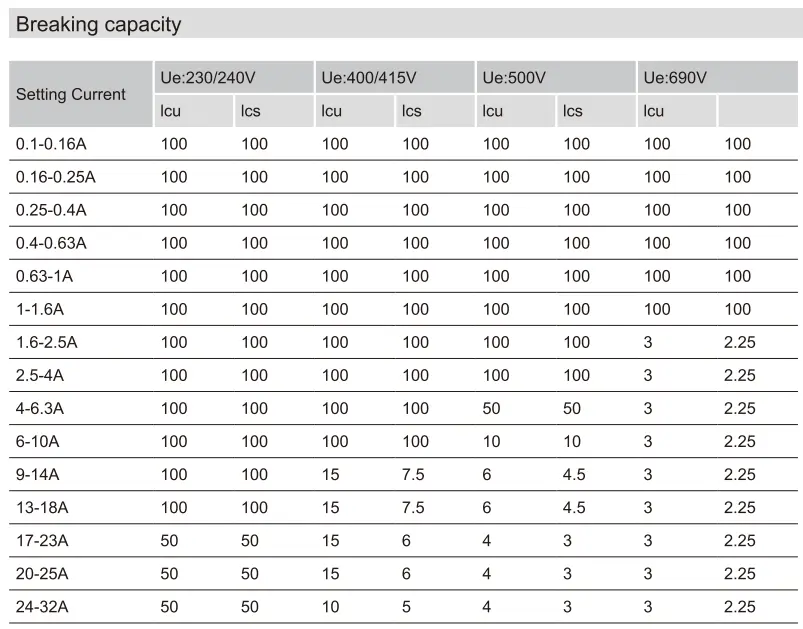

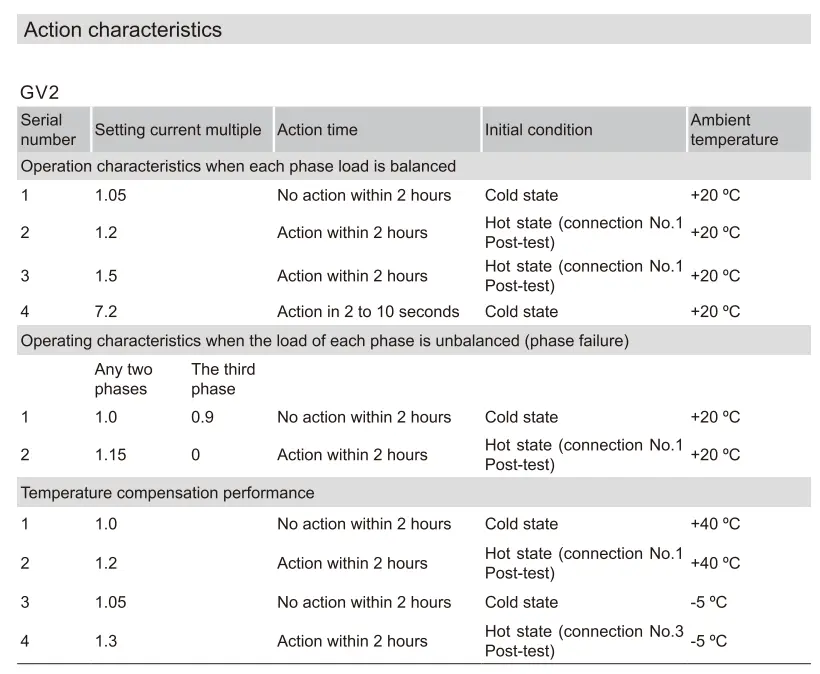

גיליון נתונים טכניים

למה לבחור ב-CDADA GV2 2P מפסק הגנה על מנוע?

★ הגנת מנוע All-in-One

משלב מפסק + ממסר עומס תרמי + מבודד - מבטל צורך ברכיבים נפרדים.

★ דיוק ויציבות

מנגנון מפיצוי טמפרטורה מבטיח מעידה עקבית ללא קשר לשינויים בסביבה (למשל, סדנאות חמות או מרתפים קרים).

★ עמידות גבוהה

110,000 מחזורים מכניים/חשמליים - ביצועים טובים יותר ממתחרים רבים באמינות ארוכת טווח.

★ עיצוב 2P חוסך מקום

אידיאלי עבור לוחות בקרה קומפקטיים, מכונות OEM, ופרויקטים של שיפוץ מחדש שבהם הנדל"ן בפאנל מוגבל.

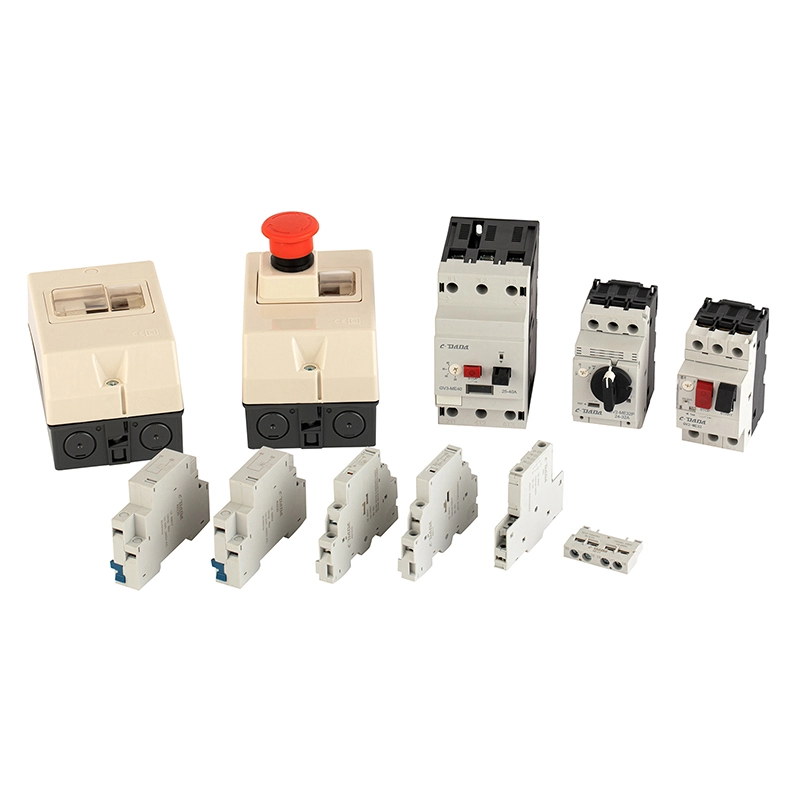

★ מערכת אקולוגית מלאה של אביזרים

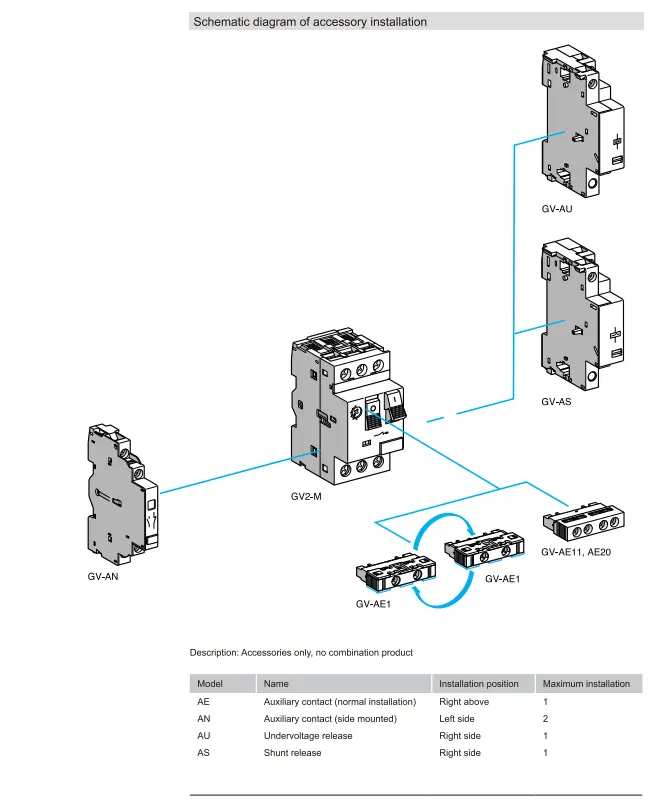

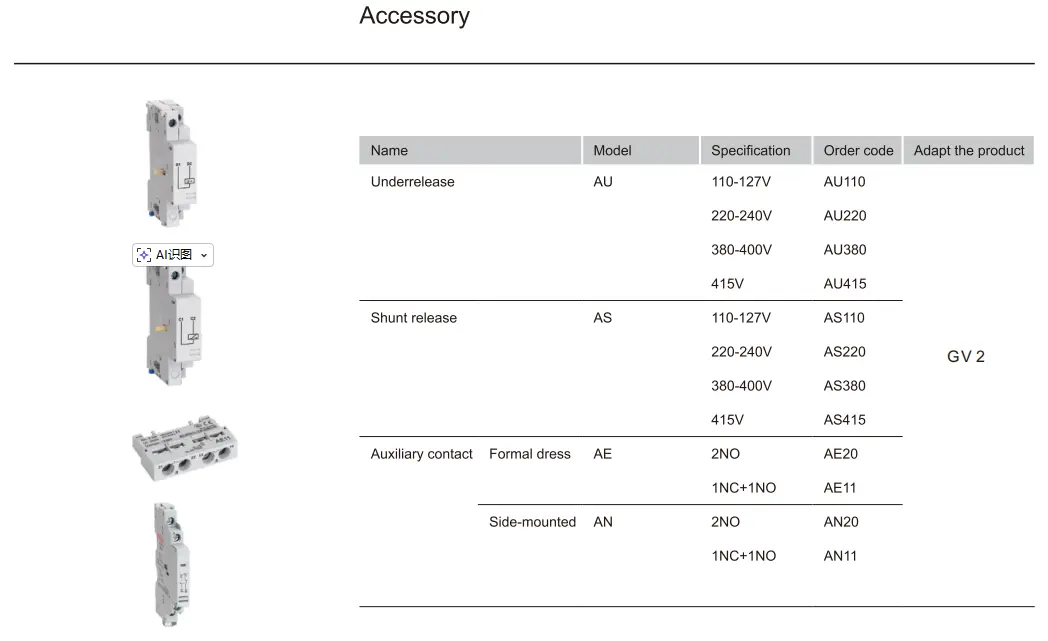

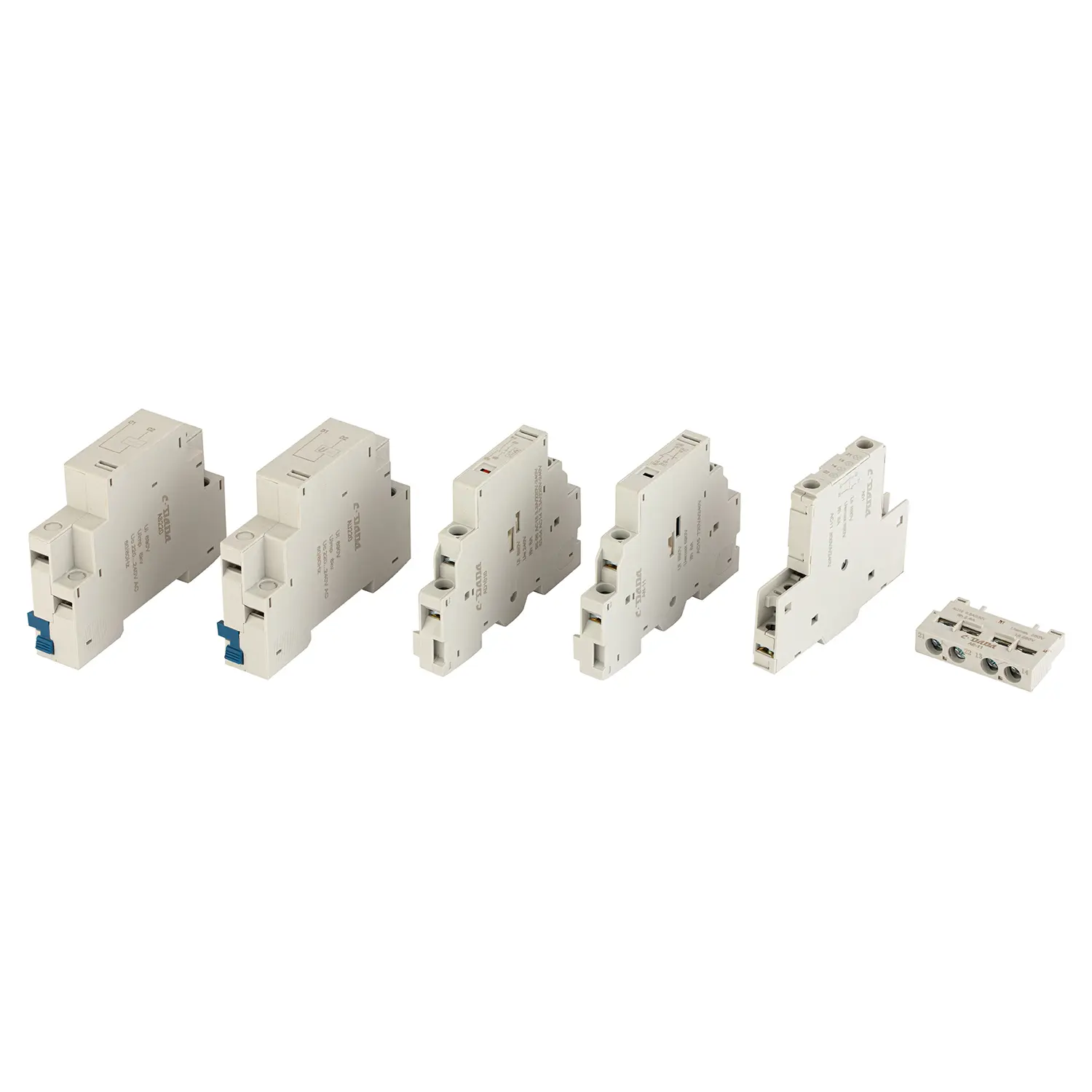

תומך ב-AE (עזר קדמי), AN (עזר צדדי), AU (שחרור תת-מתח), AS (טריפ shunt) - המאפשר איתות מרחוק, כיבוי אוטומטי או אינטגרציה של PLC.

★  ציות גלובלי

אישור CE עם דירוג 690V - מתאים לשווקים באירופה, באסיה, באפריקה ובאמריקה הלטינית.

★ עקביות מובטחת באמצעות ציוד ייצור אוטומטי, נהלי תפעול סטנדרטיים, בדיקת חומרים נכנסים קפדניים, בדיקות תוך כדי תהליך, ובדיקה סופית של 100% פונקציונליות לפרמטרים קריטיים.

יישומים אופייניים

מנועים חד פאזיים: משאבות, פותחני דלתות מוסך, מדחסים קטנים

מכונות OEM: מכונות אריזה, ציוד לעיבוד מזון

מערכות HVAC: יחידות סליל מאוורר, צ'ילרים קטנים

אוטומציה של מבנים: עזרי מעליות, בקרות אוורור

פרויקטים לתיקון מחדש: החלפת נתיכים + ממסרים תרמיים עם MPCB משולב

שאלות נפוצות

ש1: מה ההבדל בין MPCB למפסק רגיל?

A1: מפסק הגנה מנוע (MPCB) כמו GV2 מספק:

● הגנת עומס תרמית מתכווננת (מותאמת ל-FLC מנוע)

● הגנת קצר חשמלי מגנטית

● איתור אובדן פאזה (בגרסאות תלת-P)

● פונקציית בידוד

← מכשירי MCB סטנדרטיים מציעים רק הגנה מפני קצר חשמלי ועומס יתר קבוע - לא מותאם למנוע.

ש 2: האם GV2 2P יכול להגן על מנוע תלת פאזי?

A2: לא לבד. עבור מנועים תלת פאזיים, אתה צריך שלוש יחידות GV2 (אחת לכל שלב) המתואמות יחד, או להשתמש ב-3P MPCB. עם זאת, 2P GV2 מושלם עבור מנועים חד פאזיים או מעגלי בקרה.

ש 3: מה המשמעות של "מחלקה טיול 10A"?

A3: הוא מגדיר באיזו מהירות המפסק נסוג תחת עומס יתר. Class 10A אומר שהוא יפעל תוך 10 שניות בזרם הגדרה של 7.2× - אידיאלי עבור מנועי כלוב סנאי סטנדרטיים ללא מומנט התנעה גבוה.

ש 4: האם זה באמת מפצה על הטמפרטורה?

A4: כן! הרצועה הדו-מתכתית מפוצה תרמית, כך שהמעידה נשארת מדויקת בין אם היא מותקנת במחסן של 0°C או במתחם של 50°C.

שאלה 5: מדוע לבחור ב-CDADA GV2 על פני מותגים אחרים?

A5: CDADA מציע:

● אישור CE אמיתי עם דוחות בדיקה

● ייצור אוטומטי → איכות עקבית ושיעור פגמים נמוך

● תאימות מלאה לאביזרים (AE/AN/AU/AS)

● תמחור תחרותי ליצרני OEM ומפיצים

● תמיכה טכנית ותיעוד מהירים באנגלית
